وحدة وحدة التحكم المنطقية الصغرى VERSAMAX IC200UDR005

نظرة عامة

مكان المنشأ:	الولايات المتحدة الأمريكية
اسم العلامة التجارية:	جنرال
رقم النموذج:	IC200UDR005
تفاصيل التغليف:	أصلي جديد مختوم من المصنع
مدة التسليم:	5-7 أيام
شروط الدفع:	T/T
القدرة الإنتاجية:	متوفر في المخزون

المواصفات الفنية

الوصف

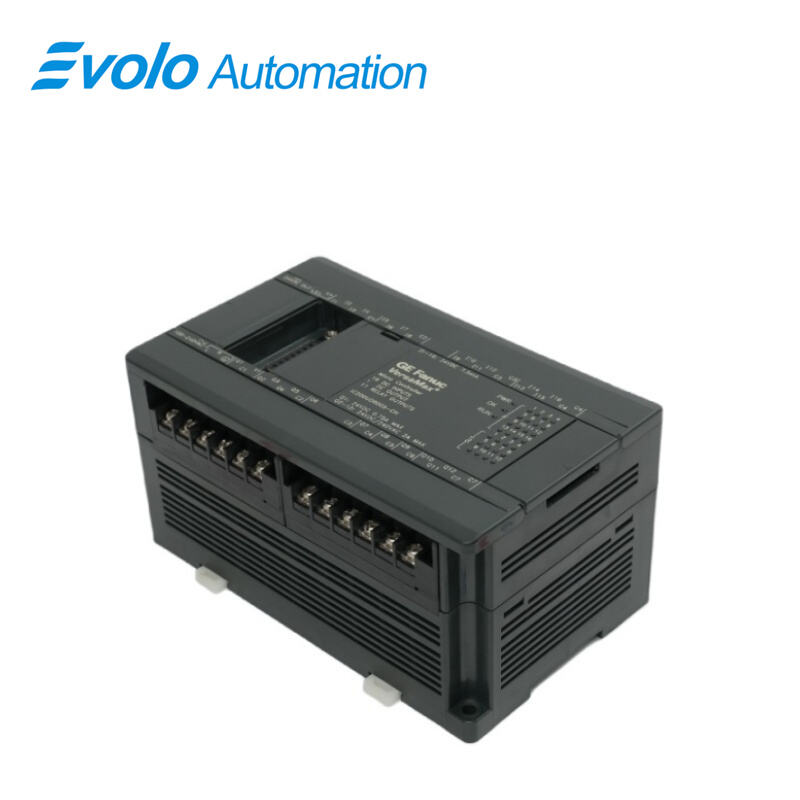

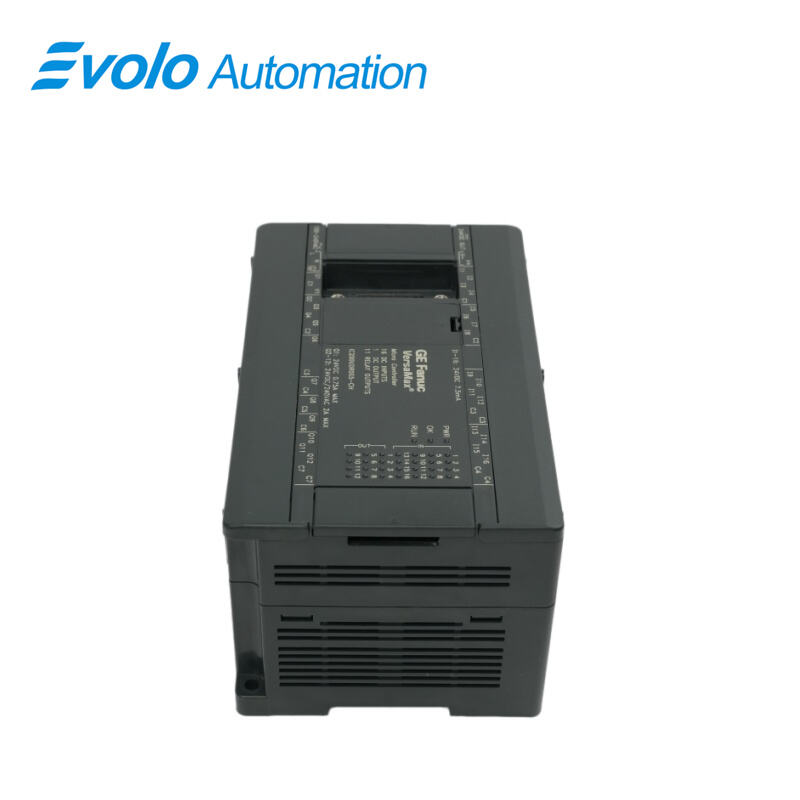

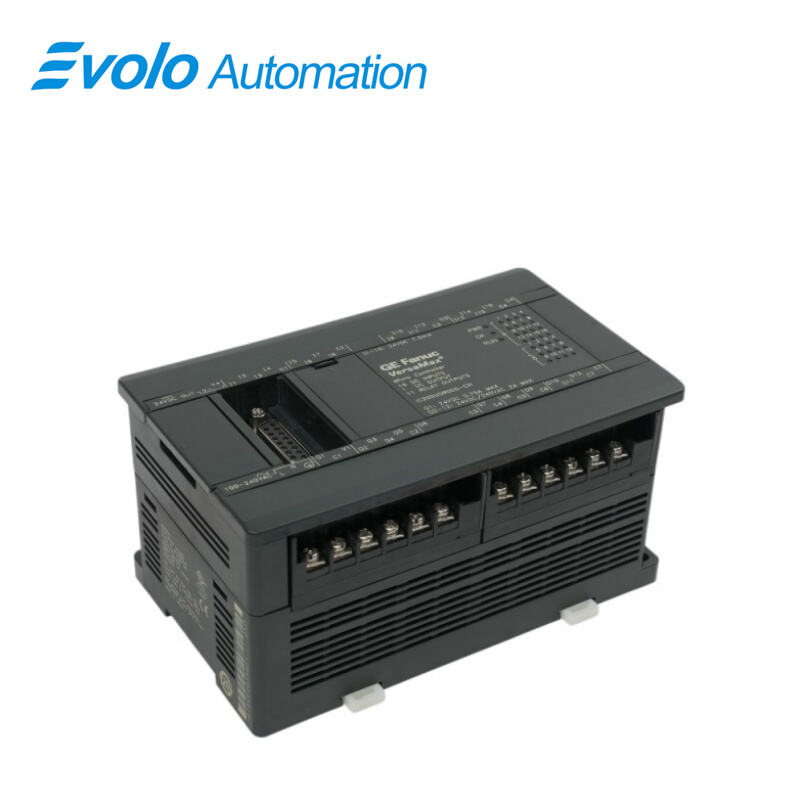

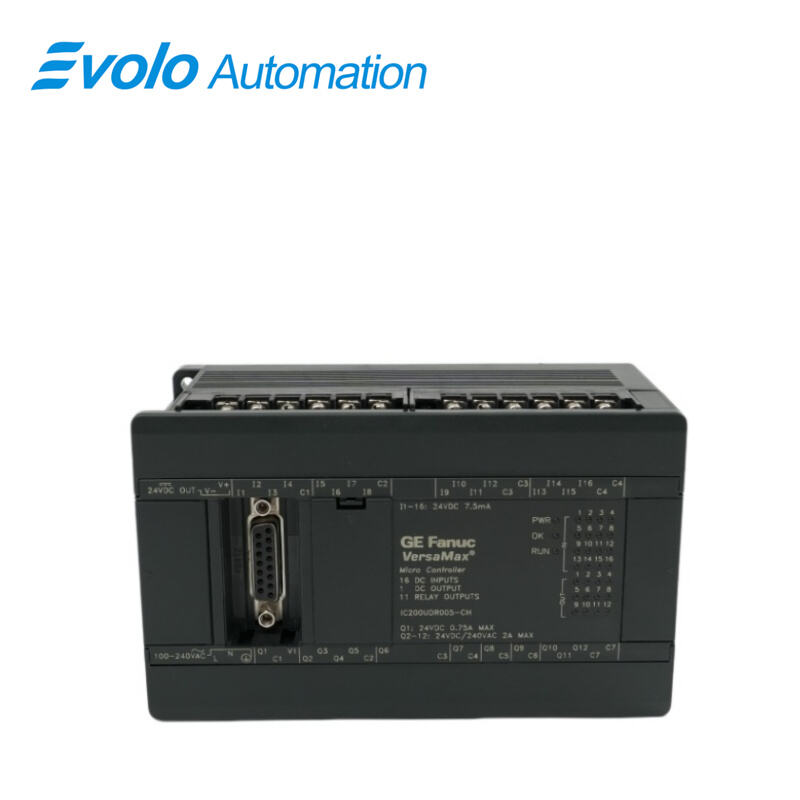

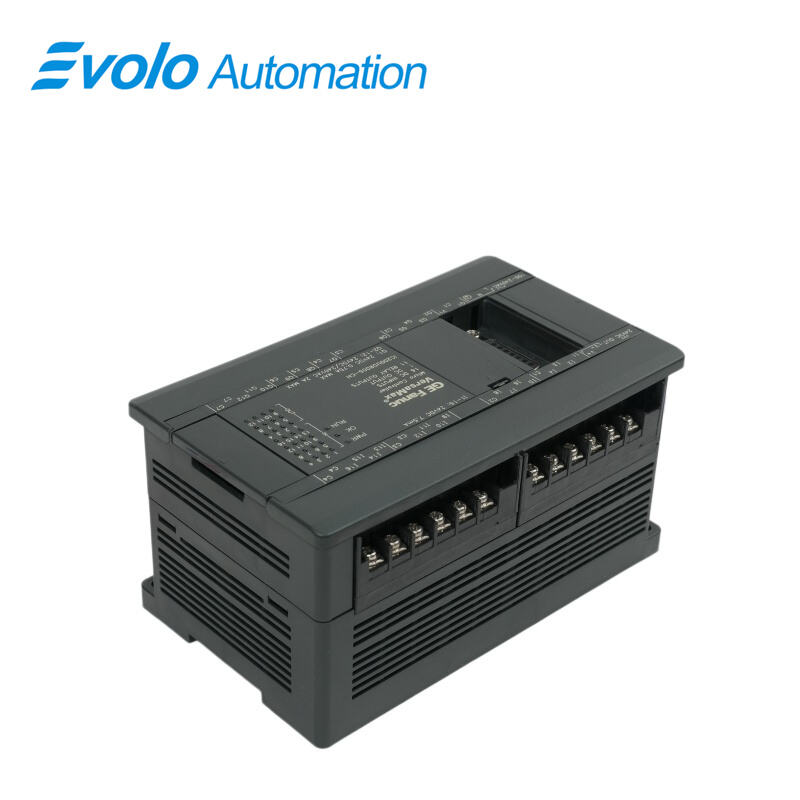

وحدة GE Fanuc IC200UDR005 جزءٌ من سلسلة VersaMax، وتؤدي وظيفة وحدة تحكُّم منطقية قابلة للبرمجة (PLC). وتوفِّر هذه الوحدة تكوينًا شاملاً يشمل 28 نقطة إدخال/إخراج، وهي مثالية لمختلف تطبيقات الأتمتة. ويتكوَّن قسم الإدخال من ستَّة عشر مدخلًا تعمل عند جهد 24 فولت تيار مستمر، بينما يحتوي قسم الإخراج على مزيج من 11 مخرجًا ريلاي ومخرج واحد مخصص بجهد 24 فولت تيار مستمر.

وتتميَّز قدرة وحدة IC200UDR005 على التوسُّع بأنها تسمح بإضافة ما يصل إلى أربع وحدات توسيع رقمية للإدخال/الإخراج وأربع وحدات توسيع تناظرية للإدخال/الإخراج. وهذه القابلية للتوسُّع ترفع العدد الأقصى الممكن للنقاط الفيزيائية للإدخال/الإخراج المدعومة إلى 140 نقطة، لتلبية متطلبات الأتمتة الكبيرة.

وبالنسبة لبرامج المستخدم، تتضمَّن وحدة التحكُّم ذاكرة منطقية سعة 9 كيلو كلمة، مما يضمن توفُّر مساحة وافرة للمهام المعقدة. كما تحتوي على 2 كيلو كلمة لتخزين السجلات. ويمكن للمستخدمين إجراء التعديلات على البيانات بكل سهولة باستخدام المقاومتين التناظريتين المدمجتين.

يتم تسهيل الاتصال عبر منفذين مختلفين: منفذ RJ-45/RS-232 للإعدادات البسيطة، ومنفذ DB-15/RS-485 لشبكات الاتصال الأوسع نطاقاً. وتُعد هذه المرونة من أبرز مزايا وحدة IC200UDR005، مما يجعلها مناسبة لمجموعة متنوعة من التطبيقات في مجال الأتمتة الصناعية.

التطبيقات

مصانع آلات التغليف: تُستخدم للتحكم في آلات الإغلاق الآلي، وآلات وضع العلامات، ومعدات تعبئة الصناديق الصغيرة.

مصانع الخدمات اللوجستية والتخزين: تُستخدم للتحكم في نواقل المواد ذات المسافات القصيرة إلى المتوسطة وأنظمة الفرز البسيطة.

مصانع التصنيع الخفيف والمعالجة الصناعية: تُستخدم للتحكم في ماكينات الثقب الصغيرة، وأسطح الحفر، وغيرها من وحدات المعالجة المستقلة.

الميزات الرئيسية

تكوين مدخل/مخرج واحد

2 مدخلات تيار مستمر (DC) عدديّة بعدد 16 مدخلاً: 16 مدخلاً منفصلًا بجهد 24 فولت تيار مستمر (VDC) للمفاتيح الحدّية، والأزرار الدافعة، والمفاتيح القريبة.

3 مخرج تيار مستمر (DC) واحد: مخرج تيار مستمر واحد بجهد 24 فولت تيار مستمر (VDC) للريلايات أو الأجهزة ذات استهلاك الطاقة المنخفض.

4 مخارج ريلاية عدديّة بعدد 11 مخرجاً: 11 مخرجاً ريلايةً مفتوحاً عادةً وبتصنيف تيار 2 أمبير للصمامات الكهرومغناطيسية (Solenoids)، ومحرّكات التشغيل (Motor Starters)، ومؤشرات التشغيل.

5 مصدر الطاقة: يعمل على تيار متردد بجهد 100–240 فولت، ومناسب لمختلف البيئات الصناعية من حيث إمدادات الطاقة

6 التصميم القابل للتوسيع: يدعم ما يصل إلى 4 وحدات توسيع لتحقيق قابلية التوسع المرنة للنظام

7 الاتصال: منفذان تسلسليان يمكن تهيئتهما عبر البرمجيات، ويدعمان تبادل البيانات في الوقت الفعلي ووظائف الساعة الزمنية الحقيقية

8 البرمجة والتحكم: يدعم لغة المخطط الانسيابي (LD) وقائمة التعليمات (IL) مع عمليات حسابية ذات نقطة عائمة لتحقيق حسابات دقيقة

9 العدادات والمدخلات: عداد من النوع A، وعداد من النوع B، وأربعة عدادات عالية السرعة؛ ومدخلات تيار مستمر يمكن تهيئتها للاستخدام مع إشارات عالية السرعة أو إشارات نبضية أو إشارات تعديل عرض النبضة (PWM)

10 الاحتفاظ بالذاكرة: مكثفات كبيرة تحافظ على محتويات الذاكرة لمدة 30 دقيقة أثناء انقطاع التيار الكهربائي

11 الأبعاد الفيزيائية: 90 × 76 × 150 مم، تصميم صغير الحجم يسهل دمجه في الأنظمة

12 مواصفات المرحلات: مرحلات من النوع A أحادية القطب وأحادية الاتجاه للتحكم في الأجهزة

الأسئلة الشائعة

س: ما هو IC200UDR005؟
ج: إنه وحدة تحكم منطقية قابلة للبرمجة (PLC) قابلة للتوسيع طورتها شركة GE ضمن سلسلة VersaMax.

س: ما هي متطلبات مصدر الطاقة لوحدة IC200UDR005؟
ج: تتطلب الوحدة مصدر طاقة دخل يتراوح بين ١٠٠ و٢٤٠ فولت تيار متردد، مما يضمن توافقها مع مختلف أنظمة التغذية الكهربائية المستخدمة في البيئات الصناعية.

س: هل يمكن توسيع وحدة IC200UDR005؟
ج: نعم، فهي تدعم التوسيع باستخدام ما يصل إلى ٤ وحدات توسيع، والتي يمكن ربطها بتركيبات مختلفة لتوسيع النظام وفقًا لمتطلبات التشغيل الآلي الخاصة بك.

س: ما أنواع الاتصال التي تدعمها وحدة IC200UDR005؟
ج: تأتي الوحدة مع منفذَي اتصال تسلسلي يمكن تهيئتهما عبر البرمجيات لتسهيل الاتصال الموثوق بين وحدة المعالجة المركزية للنظام والأجهزة التسلسلية. كما تتضمن ساعة وقت حقيقي لتنفيذ العمليات المرتبطة بالزمن.
