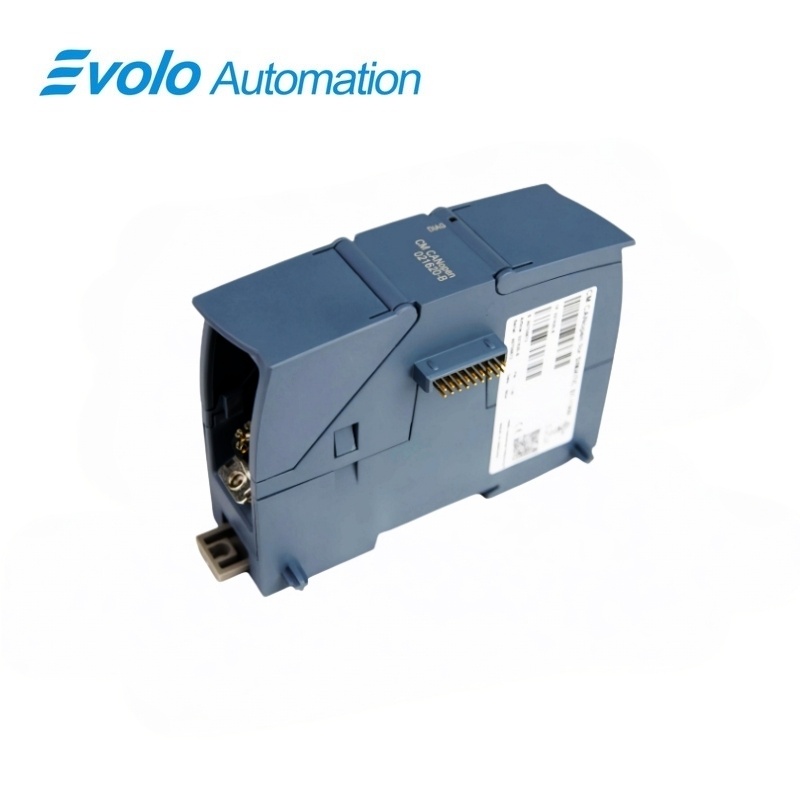

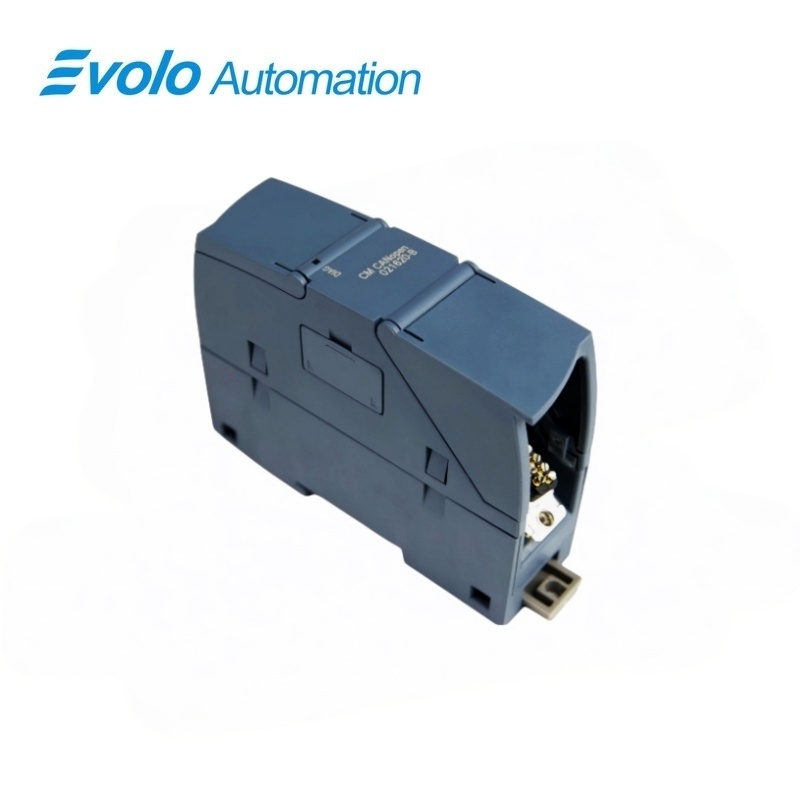

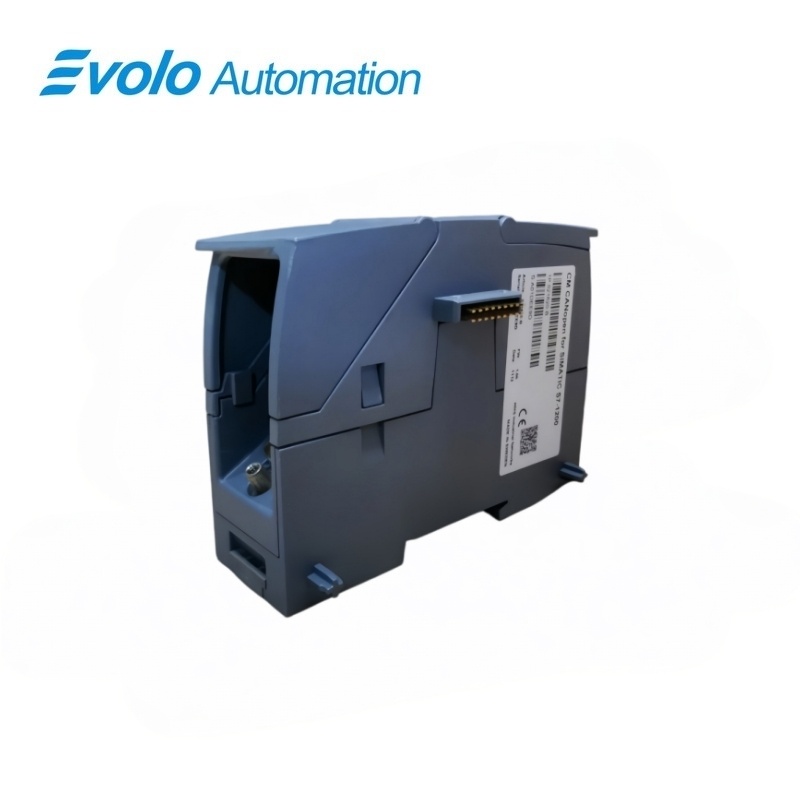

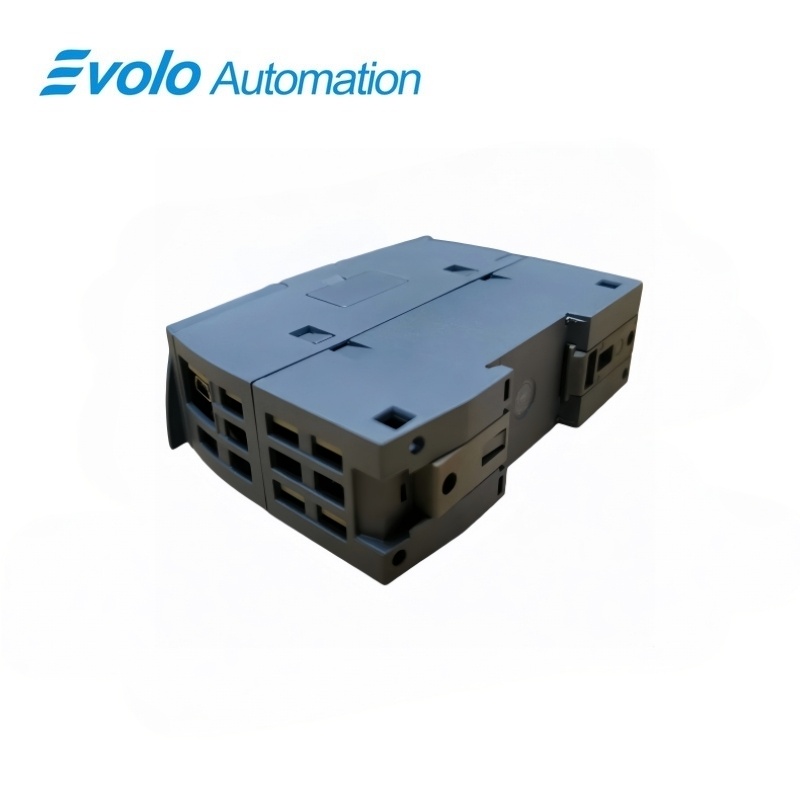

এইচএমএস নেটওয়ার্কস আইএক্সএক্সঅ্যাট ০২১৬২০-বি সিএম ক্যানঅপেন ইন্টারফেস মডিউল
প্রস্তুতকারক: এইচএমএস নেটওয়ার্কস / আইক্সাট
অবস্থা: নতুন
লিড টাইম: স্টকে উপস্থিত
উৎপত্তি: পণ্যের নেমপ্লেট যাচাই করুন
ওয়ারেন্টি: ১২ মাস
ইমেইল: [email protected]
ওয়াটসঅ্যাপ: +86-18150117685
- সারসংক্ষেপ
- পণ্যের বিবরণ
- প্রধান কাজ
- অফিসিয়াল স্পেসিফিকেশন
- প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
- সামঞ্জস্যতা ও অর্ডার নোট
- হট সেলিং মডেল
- সুপারিশকৃত পণ্য
সারসংক্ষেপ
০২১৬২০-বি সিএম ক্যানওপেন
০২১৬২০-বি-এর জন্য অফিসিয়াল এইচএমএস নেটওয়ার্কস / আইক্সাট চিহ্নিতকরণ ও স্পেসিফিকেশন, সঠিক প্রতিস্থাপন মিল ও উদ্ধৃতির জন্য প্রস্তুত।
এক নজরে
| আর্টিকেল নম্বর | ০২১৬২০-বি |
|---|---|
| প্রস্তুতকারক | এইচএমএস নেটওয়ার্কস / আইক্সাট |
| প্ল্যাটফর্ম | সিম্যাটিক এস৭-১২০০ কম্প্যানিয়ন মডিউল |
| পণ্যের প্রকার | ক্যানওপেন মাস্টার/স্লেভ ইন্টারফেস |
| সমর্থিত প্রোটোকল | ক্যানওপেন এবং ট্রান্সপারেন্ট ক্যান ২.০এ |
| ক্যানওপেন নোডস | মাস্টার মোডে সর্বোচ্চ ১৬টি স্লেভ নোড |
| প্রতি CPU-এ মডিউল সংখ্যা | আধুনিক 3 |
| কনফিগারেশন ইন্টারফেস | মিনি-ইউএসবি |
| উৎপত্তি দেশ | পণ্যের নেমপ্লেট যাচাই করুন |
সঠিক চিহ্নিতকরণ
সম্পূর্ণ আর্টিকেল নম্বর ০২১৬২০-বি মিলিয়ে দেখুন।
সিএম ক্যানওপেন
ক্যানওপেন ডিভাইসগুলিকে মাস্টার বা স্লেভ মোডে এস৭-১২০০ কন্ট্রোলারের সাথে সংযুক্ত করে।
অনুরূপতা পরীক্ষা
ইনস্টল করা এস৭-১২০০ সিপিইউ এবং উপলব্ধ কমিউনিকেশন-মডিউল অবস্থানটি যাচাই করুন। টিআইএ পোর্টাল প্রকল্প এবং ক্যানওপেন নেটওয়ার্ক কনফিগারেশন ব্যাক আপ করুন। বড রেট, মাস্টার/স্লেভ মোড, নোড ঠিকানা এবং ডি-সাব ওয়্যারিং নিশ্চিত করুন।
পণ্যের বিবরণ
০২১৬২০-বি কে এইচএমএস নেটওয়ার্কস দ্বারা আনুষ্ঠানিকভাবে সিম্যাটিক এস৭-১২০০ অটোমেশন সিস্টেমের জন্য আইক্সাট সিএম ক্যানওপেন ইন্টারফেস মডিউল হিসাবে চিহ্নিত করা হয়েছে।
এটি এস৭-১২০০ কন্ট্রোলারকে ক্যানওপেন বা ক্যান ২.০এ ডিভাইসের সাথে সংযুক্ত করে এবং টিআইএ পোর্টাল ইন্টিগ্রেশন এবং সিএম ক্যানওপেন কনফিগারেশন স্টুডিও-এর মাধ্যমে ক্যানওপেন মাস্টার বা স্লেভ হিসাবে কনফিগার করা যায়।
প্রধান কাজ
ক্যানওপেন মাস্টার অথবা স্লেভ
ক্যানওপেন ডিভাইসগুলিকে মাস্টার বা স্লেভ মোডে এস৭-১২০০ কন্ট্রোলারের সাথে সংযুক্ত করে।
স্কেলযোগ্য একীকরণ
মাস্টার মোডে প্রতি সিপিইউ-তে সর্বোচ্চ তিনটি মডিউল এবং প্রতি মডিউলে সর্বোচ্চ ১৬টি ক্যানওপেন স্লেভ নোড সমর্থন করে।
ট্রান্সপারেন্ট ক্যান ২.০এ
টিআইএ পোর্টালের জন্য পূর্ব-তৈরি ফাংশন ব্লক সহ কাস্টম সিএএন প্রোটোকল সমর্থন করে।
অফিসিয়াল স্পেসিফিকেশন
| প্রস্তুতকারক | এইচএমএস নেটওয়ার্কস / আইক্সাট |
|---|---|
| সিরিজ | ইক্সাট সিএম ক্যানওপেন |
| আর্টিকেল নম্বর | ০২১৬২০-বি |
| পণ্যের প্রকার | সিম্যাটিক এস৭-১২০০-এর জন্য ক্যানওপেন ইন্টারফেস মডিউল |
| সিরিজ | ইক্সাট সিএম ক্যানওপেন |
| পণ্য নামকরণ | সিএম ক্যানওপেন |
| প্রয়োগ | সিম্যাটিক এস৭-১২০০ ক্যানওপেন একীভূতকরণ |
| অপারেটিং মোড | ক্যানওপেন মাস্টার অথবা স্লেভ |
| ক্যান বিট রেট | ২০ কিলোবিট/সেকেন্ড থেকে ১ মেগাবিট/সেকেন্ড |
| আই/ও ডেটা | প্রতি মডিউলে ২৫৬ বাইট ইনপুট এবং ২৫৬ বাইট আউটপুট |
| ক্যানওপেন নোডস | মাস্টার মোডে সর্বোচ্চ ১৬টি স্লেভ নোড |
| প্রতি CPU-এ মডিউল সংখ্যা | আধুনিক 3 |
| সাবনেটওয়ার্ক ইন্টারফেস | ডি-সাব ৯ |
| কনফিগারেশন | মিনি-ইউএসবি এবং সিএম ক্যানওপেন কনফিগারেশন স্টুডিও |
| সরবরাহ | এস৭-১২০০ থেকে ৫ ভোল্ট ডিসি ±১০% |
| রক্ষণাবেক্ষণ | আইপি ২০ |
| মাপ | ৩০ × ১০০ × ৭২ মিমি |
| চালু তাপমাত্রা | ০ থেকে +৬০ °সে |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
০২১৬২০-বি কী?
এটি সিম্যাটিক এস৭-১২০০ সিস্টেমের জন্য এইচএমএস নেটওয়ার্কস-এর ইক্সাট সিএম ক্যানওপেন ইন্টারফেস মডিউল।
এটি মাস্টার বা স্লেভ হিসেবে কাজ করতে পারে?
হ্যাঁ, মডিউলটিকে ক্যানওপেন মাস্টার বা স্লেভ হিসেবে কনফিগার করা যায়।
কতগুলি ক্যানওপেন নোড সমর্থিত?
মাস্টার মোডে, একটি মডিউল সর্বোচ্চ ১৬টি CANopen স্লেভ নোড সমর্থন করে।
একটি CPU-তে কয়টি মডিউল সংযুক্ত করা যায়?
অফিসিয়াল ডকুমেন্টেশন অনুসারে, প্রতিটি S7-1200 CPU-তে সর্বোচ্চ তিনটি CM CANopen মডিউল সমর্থিত।
কোন প্রোটোকলগুলি সমর্থিত?
CANopen এবং ট্রান্সপারেন্ট CAN 2.0A উভয়ই সমর্থিত।
মডিউলটি কীভাবে কনফিগার করা হয়?
কনফিগারেশনটি TIA Portal ইন্টিগ্রেশন এবং Mini-USB-এর মাধ্যমে CM CANopen Configuration Studio-এর মাধ্যমে সম্পাদন করা হয়।
প্রতিস্থাপনের আগে কী পরীক্ষা করা উচিত?
আর্টিকেল নম্বর ০২১৬২০-বি, CPU সামঞ্জস্যতা, নোড কনফিগারেশন, বড রেট, D-সাব ওয়্যারিং এবং প্রজেক্ট ব্যাকআপ যাচাই করুন।
সামঞ্জস্যতা ও অর্ডার নোট
০২১৬২০-বি-এর সামঞ্জস্যতা চেকলিস্ট
- সম্পূর্ণ আর্টিকেল নম্বর ০২১৬২০-বি মিলিয়ে দেখুন।
- ইনস্টল করা S7-1200 CPU এবং উপলব্ধ যোগাযোগ মডিউলের অবস্থান যাচাই করুন।
- TIA Portal প্রকল্প এবং CANopen নেটওয়ার্ক কনফিগারেশন ব্যাক আপ করুন।
- বড রেট, মাস্টার/স্লেভ মোড, নোড ঠিকানা এবং D-সাব ওয়্যারিং নিশ্চিত করুন।
