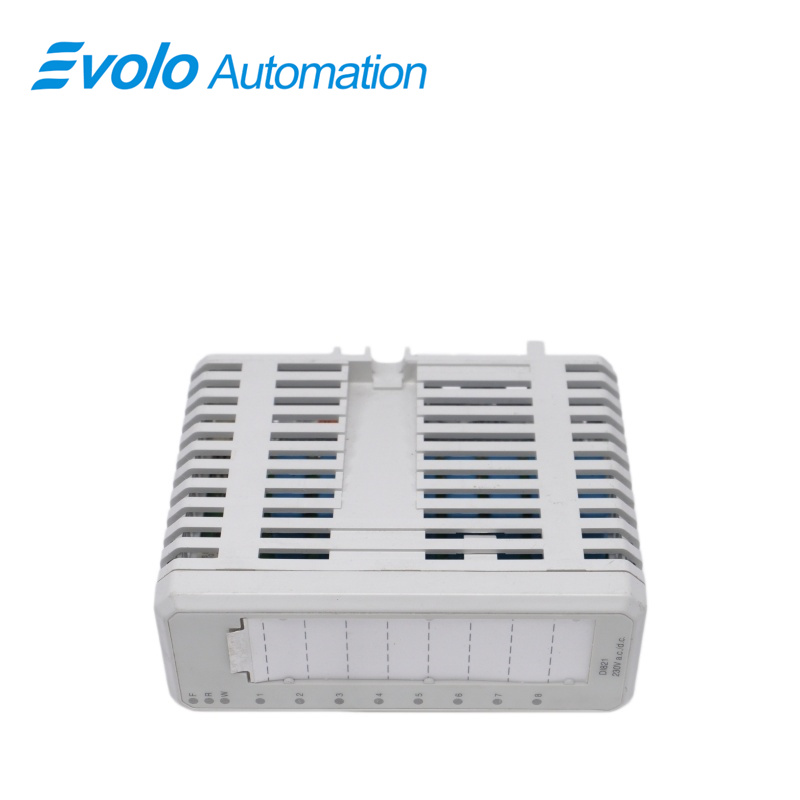

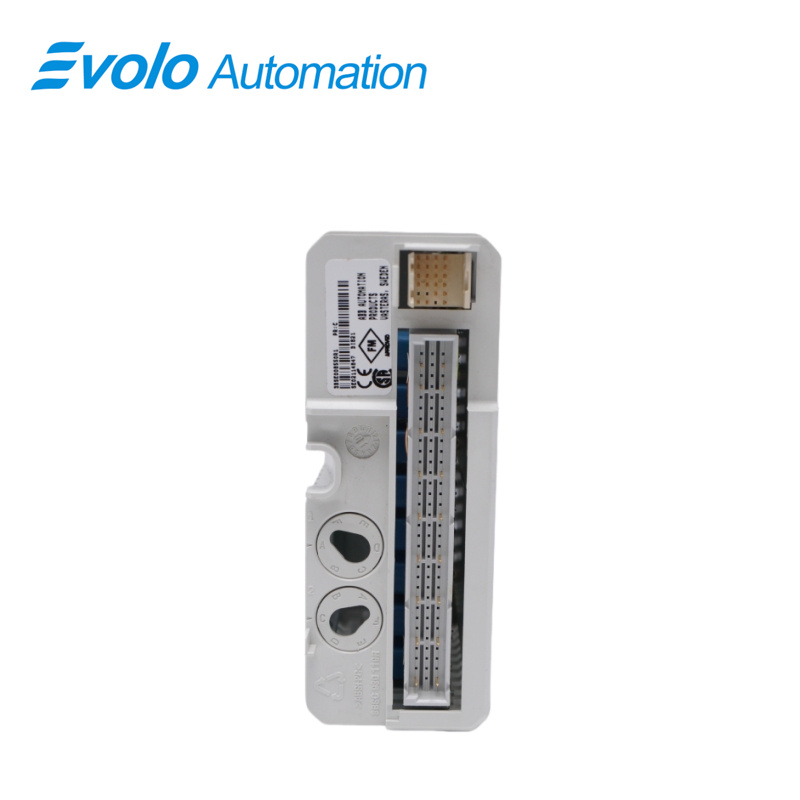

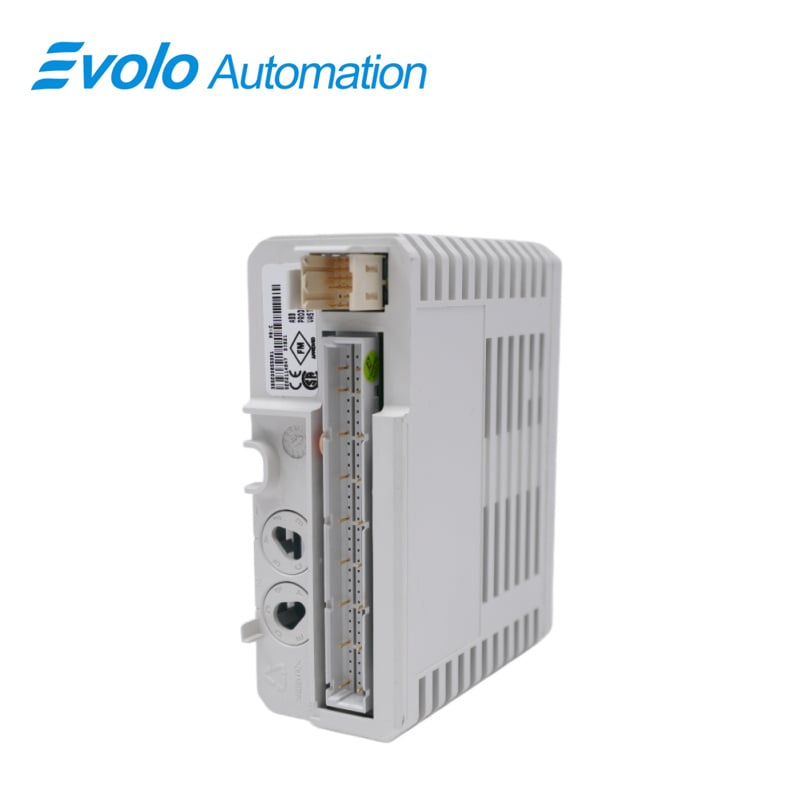

DI821 3BSE008550R1 ডিজিটাল ইনপুট মডিউল

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	DI821 3BSE008550R1
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

DI821 3BSE008550R1 হল S800 I/O-এর জন্য একটি ৮-চ্যানেল, ২৩০ ভোল্ট এসি/ডিসি ডিজিটাল ইনপুট মডিউল। এই মডিউলে ৮টি ডিজিটাল ইনপুট রয়েছে। এসি ইনপুট ভোল্টেজ রেঞ্জ হল ১৬৪ থেকে ২৬৪ ভোল্ট এবং ২৩০ ভোল্ট এসি-তে ইনপুট কারেন্ট হল ১১ মিলিঅ্যাম্পিয়ার। ডিসি ইনপুট ভোল্টেজ রেঞ্জ হল ১৭৫ থেকে ২৭৫ ভোল্ট এবং ২২০ ভোল্ট ডিসি-তে ইনপুট কারেন্ট হল ১.৬ মিলিঅ্যাম্পিয়ার। ইনপুটগুলি পৃথকভাবে আইসোলেটেড।

প্রতিটি ইনপুট চ্যানেলে কারেন্ট লিমিটিং উপাদান, ইএমসি সুরক্ষা উপাদান, ইনপুট অবস্থা নির্দেশক LED, অপটিক্যাল আইসোলেশন ব্যারিয়ার এবং একটি অ্যানালগ ফিল্টার (৬ মিলিসেকেন্ড) রয়েছে।

চ্যানেল ১-কে চ্যানেল ২ থেকে ৪ পর্যন্ত ভোল্টেজ সুপারভিশন ইনপুট হিসেবে ব্যবহার করা যায় এবং চ্যানেল ৮-কে চ্যানেল ৫ থেকে ৭ পর্যন্ত ভোল্টেজ সুপারভিশন ইনপুট হিসেবে ব্যবহার করা যায়। যদি চ্যানেল ১ বা ৮-এ সংযুক্ত ভোল্টেজ বিলুপ্ত হয়, তবে ত্রুটি ইনপুটগুলি সক্রিয় হয় এবং সতর্কতা LED জ্বলে ওঠে। ত্রুটি সংকেতটি ModuleBus থেকে পড়া যায়।

পরিবেশ এবং সার্টিফিকেশন

প্রয়োগ

বৃহৎ সাবস্টেশন এবং বিদ্যুৎ কেন্দ্র

বিশ্লেষণ: বিদ্যুৎ শিল্পের দ্বিতীয় নিয়ন্ত্রণ বর্তনীগুলি (যেমন সার্কিট ব্রেকারের অবস্থান এবং রিলে সুরক্ষা সংকেত) সাধারণত ব্যাঘাত প্রতিরোধের জন্য ১১০ ভোল্ট ডিসি বিদ্যুৎ ব্যবহার করে। DI821 এই ১১০ ভোল্ট সংকেতগুলির সাথে প্রত্যক্ষভাবে সংযুক্ত হতে পারে, মধ্যবর্তী রিলে ছাড়াই, যা ক্যাবিনেটের ওয়্যারিং সরলীকরণ করে এবং প্রতিক্রিয়া গতি উন্নত করে।

ইস্পাত ও খনি কারখানা:

বিশ্লেষণ: কিছু প্রাচীন স্বয়ংক্রিয় উৎপাদন লাইনে, ক্ষেত্রের সেন্সর এবং লিমিট সুইচগুলি নিয়ন্ত্রণ বিদ্যুৎ সরবরাহ হিসাবে ১১০ ভোল্ট ডিসি ব্যবহার করে। DI821 এই ধরনের সিস্টেমগুলিকে 800xA/AC 800M-এ আধুনিকীকরণের জন্য সর্বোত্তম সংক্রমণ সমাধান।

বৈশিষ্ট্য এবং সুবিধা

120 ভোল্ট এসি/ডিসি ইনপুটের জন্য ৮ চ্যানেল

পৃথকভাবে বিচ্ছিন্ন চ্যানেল

ফিল্ড ইনপুট পাওয়ারের ভোল্টেজ সুপারভিশন

ইনপুট স্ট্যাটাস ইন্ডিকেটরগুলি

সিগন্যাল ফিল্টারিং

চিকিৎসা নির্ণয়

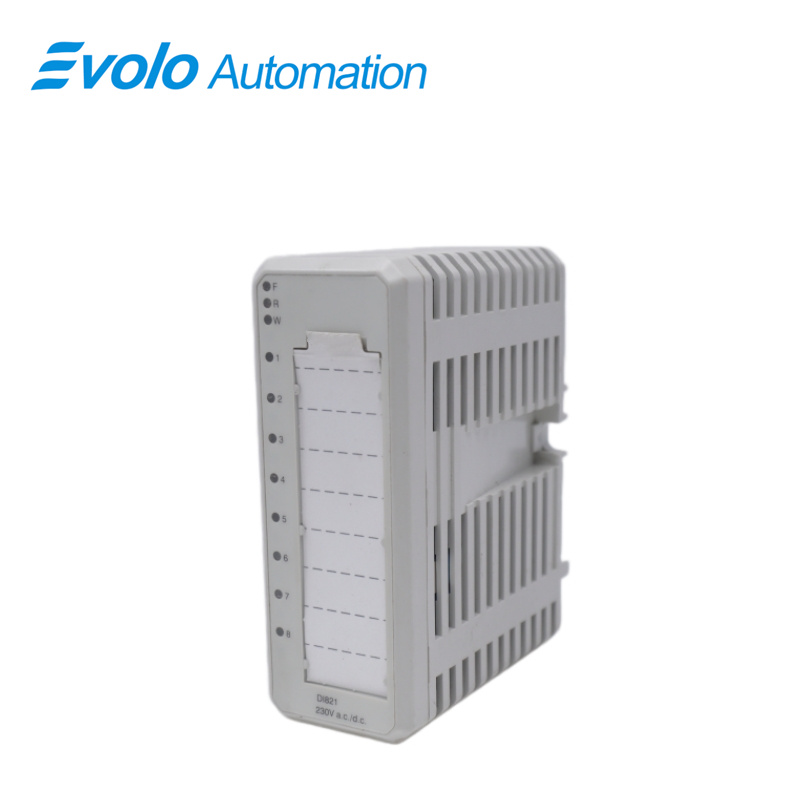

সামনের LED: F(ত্রুটি), R(চালু), W(সতর্কতা), চ্যানেল ১-১৬ এর অবস্থা

তদারকি: প্রক্রিয়া ভোল্টেজ, প্রতিটি গ্রুপে চ্যানেল ১ এবং ৮ ব্যবহার করা যেতে পারে

তদারকির অবস্থা নির্দেশনা: মডিউল ত্রুটি, মডিউল সতর্কতা, চ্যানেল ত্রুটি

সামঞ্জস্যতা

MTU-এর সাথে ব্যবহারযোগ্য: TU811, TU813, TU831, TU839, TU851

কীয়িং কোড: AC

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: DI821 3BSE008550R1 মডিউলটি ২৪ ভোল্ট ডিসি-এর সাথে সংযুক্ত করা যাবে?
উত্তর: না। এর সুইচিং থ্রেশহোল্ড সাধারণত ৬০–৭০ ভোল্টের উপরে। ২৪ ভোল্টের সংকেতকে নিম্ন হিসাবে বিবেচনা করা হবে এবং মডিউলটি কোনো প্রতিক্রিয়া দেখাবে না।

প্রশ্ন ২: DI821 3BSE008550R1 মডিউলটি ১১০ ভোল্ট এসি-এর সাথে সংযুক্ত করা যাবে?
উত্তর: সুপারিশ করা হয় না। যদিও কিছু ডিসি মডিউল এসি-তে প্রতিক্রিয়া দেয়, DI821 3BSE008550R1 মডিউলটি ডিসি-এর জন্য ডিজাইন করা হয়েছে। এটিকে এসি-এর সাথে সংযুক্ত করলে প্রায়শই সংকেত ঝিলিক দেওয়া বা মডিউল অতিরিক্ত উত্তপ্ত হওয়ার সম্ভাবনা থাকে। এসি অ্যাপ্লিকেশনের জন্য DI820 মডিউল ব্যবহার করা উচিত।

প্রশ্ন ৩: DI821 3BSE008550R1 মডিউলে কেন মাত্র ৮ টি চ্যানেল রয়েছে, যেখানে DI811-এ ১৬ টি চ্যানেল রয়েছে?
উত্তর: উচ্চ-ভোল্টেজ মডিউলগুলির জন্য বেশি ক্রিপেজ দূরত্ব এবং তাপ বিসরণের জন্য অধিক স্থানের প্রয়োজন হয়, তাই বৈদ্যুতিক নিরাপত্তা নিশ্চিত করার জন্য চ্যানেল ঘনত্ব হ্রাস করা হয়েছে।

প্রশ্ন ৪: DI821 3BSE008550R1 সিকোয়েন্স অফ ইভেন্টস (SOE) রেকর্ডিং সমর্থন করে কি?
উত্তর: না। ১১০ ভোল্ট সিস্টেমগুলি সাধারণত ১ মিলিসেকেন্ড ল্যাটেন্সি ট্র্যাকিংয়ের প্রয়োজন হয় না; বিশেষ প্রয়োজনে, DI830-এর সাথে সংযোগের জন্য একটি মধ্যবর্তী অ্যাডাপ্টার প্রয়োজন।

প্রশ্ন ৫: আমার DI821 3BSE008550R1 মডিউলের ফল্ট LED কেন জ্বলছে?
উত্তর: বেস অ্যাড্রেস DIP সুইচগুলি বা ব্যাকপ্লেন মডিউলবাস যোগাযোগ পরীক্ষা করুন। যদি শুধুমাত্র একটি চ্যানেল কাজ করছে না, তবে সাধারণত ক্ষেত্রে ১১০ ভোল্ট ফিউজ পোড়ার কারণে এটি ঘটে।
