DI821 3BSE008550R1 Rəqəmsal Giriş Modulu, Çin DI821 3BSE008550R1 Rəqəmsal Giriş Modulu İstehsalçıları, Təchizatçıları, Zavodu

Ümumi baxış

Əsas Yer:	Şvədiya
Marka adı:	ABB
Model nömrəsi:	DI821 3BSE008550R1
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Spesifikasiyalar

Məhsulun adı:	Rəqəmsal Giriş Modulu
Model:	DI821 3BSE008550R1
Ölçülər:	16,5 × 16 × 8 sm
Çəki:	0.32 KG
Siqnal xüsusiyyətləri:	230 V AC, 220 V DC
Kanal sayı:	8
Sinyal Növü:	Cərəyanı udan
HART dəstəyi:	No
SOE dəstəyi:	No
Redundansiya:	No
Yüksək Bütövlük:	No
Daxili təhlükəsizlik:	No
Mexanika:	S800
Giriş gərginliyi aralığı "0":	0–50 V AC, 0–40 V DC
Giriş gərginliyi aralığı "1":	164–264 V AC, 175–275 V DC
Giriş impeditasiyası:	21 kΩ (AC) / 134 kΩ (DC)
İzolyasiya:	Fərdi olaraq izolyasiya edilmiş kanallar
Süzgəc zamanları (rəqəmsal, seçmək mümkündür):	2, 4, 8, 16 ms
Giriş tezlik aralığı:	47–63 Hz
Analoq süzgəcinin açılıb-söndürülməsi gecikməsi:	5 / 28 ms
Cari Məhdudlaşdırma:	Sensorun enerjisi MTU tərəfindən cərəyanla məhdudlaşdırıla bilər
Maksimum sahə kabellərinin uzunluğu:	200 m (219 yard) AC 100 pF/m, 600 m (656 yard) DC
Nominal izolyasiya voltajı:	250 V
Dielektrik sınaq gərginliyi:	2000 V AC
Güc sərfi:	Tipik 2,8 Vt
Cari istehlak +5V Modulbus:	50 mA
Cari istehlak +24V Modulbus:	0
Cərəyan istehlakı +24 V Xarici:	0

Təsvir

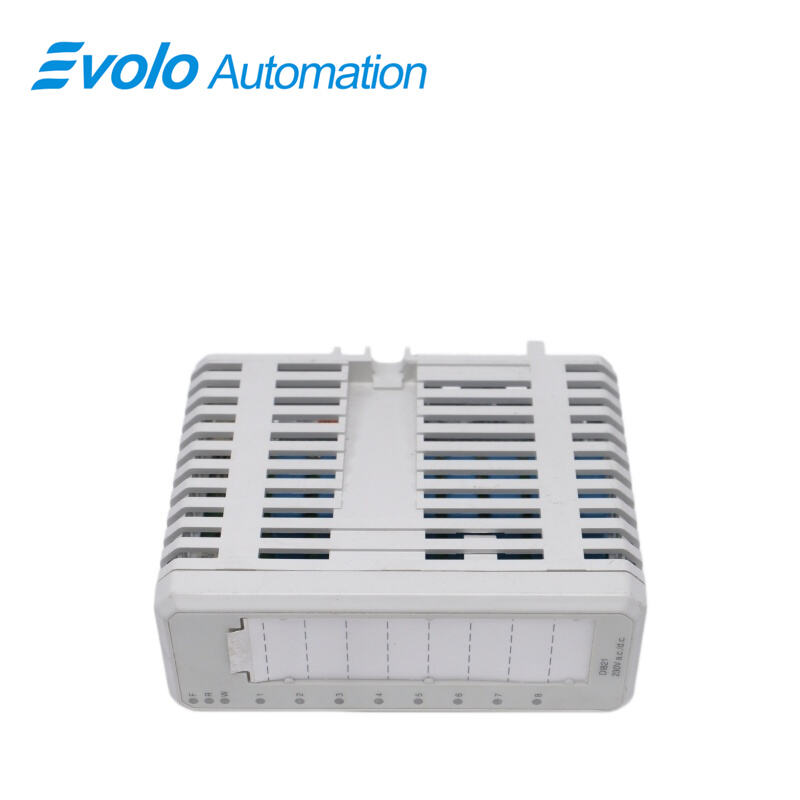

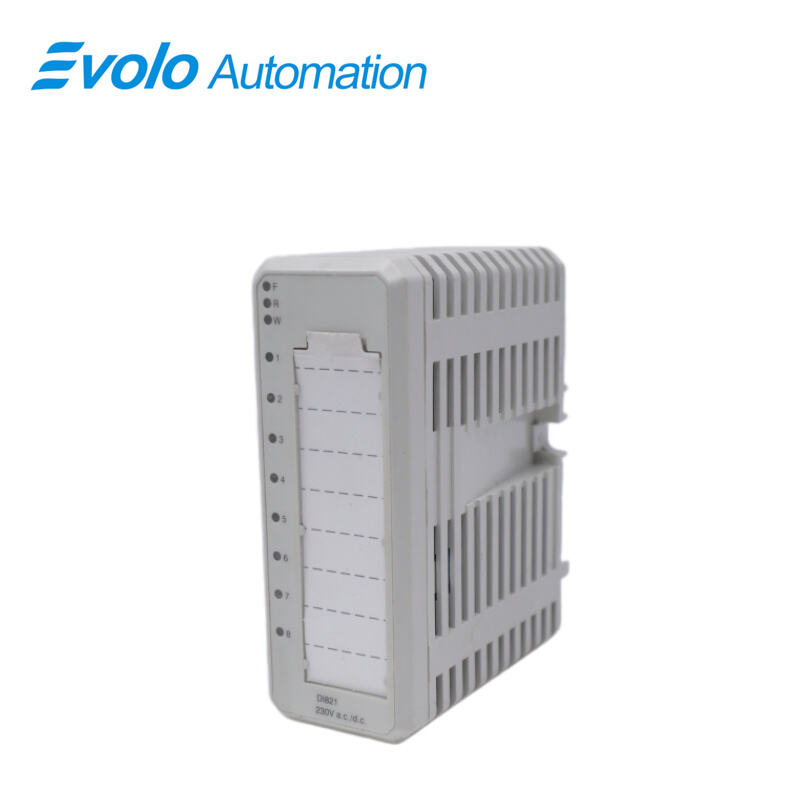

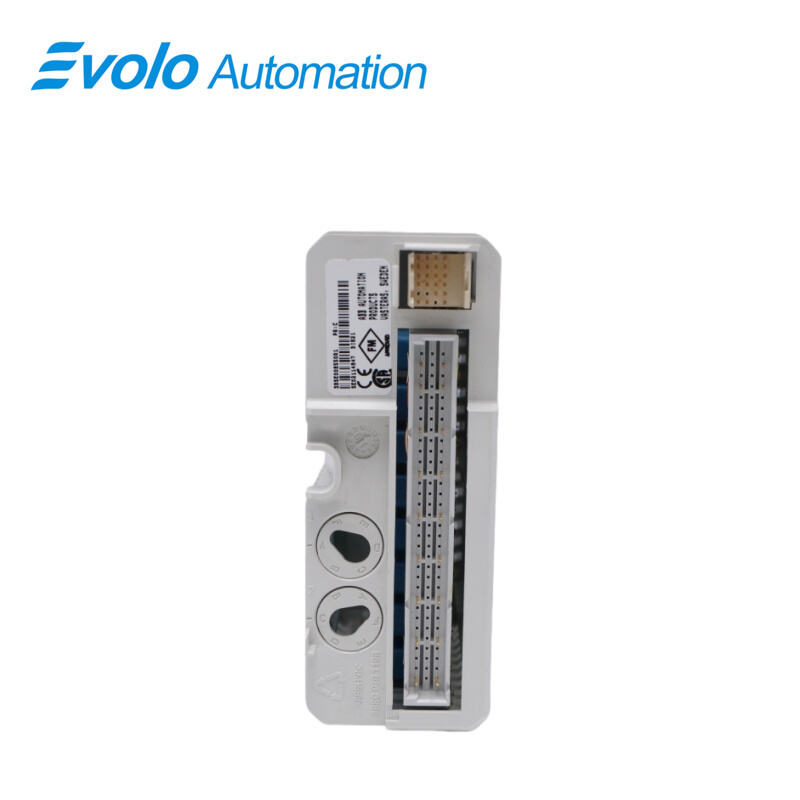

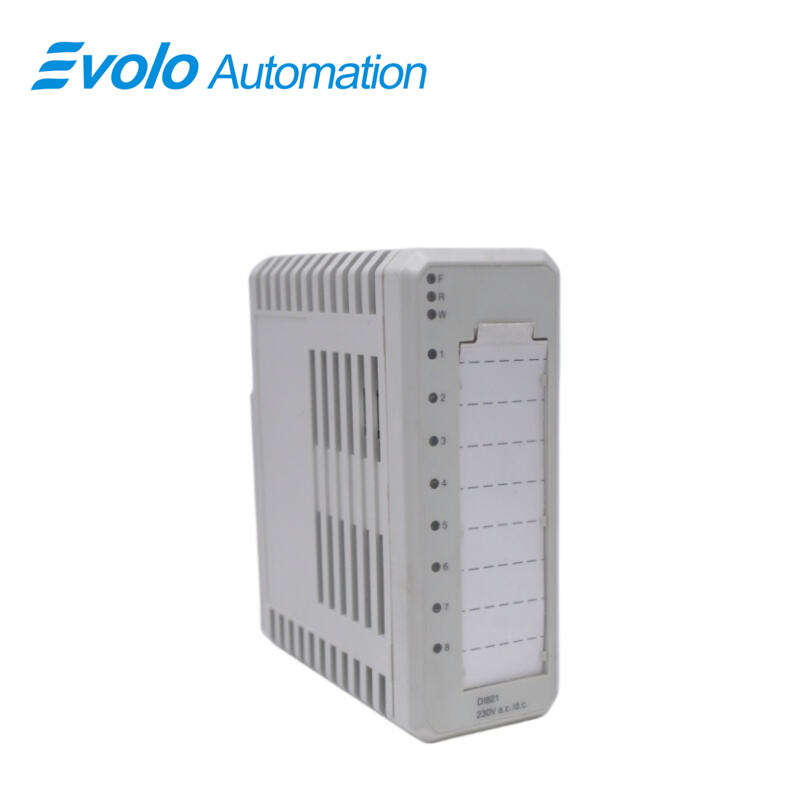

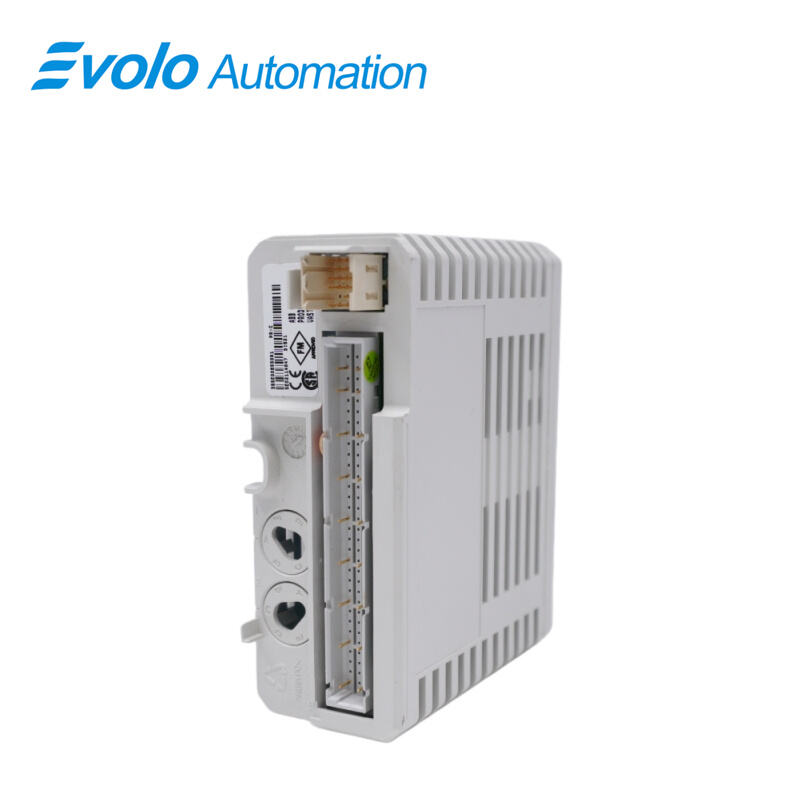

DI821 3BSE008550R1 modulu S800 I/O üçün 8 kanallı, 230 V dəyişən cərəyan/daimi cərəyan rəqəmsal giriş moduludur. Bu modulda 8 rəqəmsal giriş var. Dəyişən cərəyan giriş gərginliyi aralığı 164–264 V, 230 V dəyişən cərəyanda isə giriş cərəyanı 11 mA-dir. Daimi cərəyan giriş gərginliyi aralığı 175–275 V, 220 V daimi cərəyanda isə giriş cərəyanı 1,6 mA-dir. Girişlər fərdi olaraq izolyasiya edilmişdir.

Hər bir giriş kanalı cari məhdudlaşdırıcı komponentlərdən, EMC qoruyucu komponentlərdən, giriş vəziyyəti göstəricisi LED-dən, optik izolyasiya barьерindən və analoq süzgəcdən (6 ms) ibarətdir.

1-ci kanal 2–4-cü kanallar üçün gərginlik nəzarəti girişi kimi, 8-ci kanal isə 5–7-ci kanallar üçün gərginlik nəzarəti girişi kimi istifadə edilə bilər. 1-ci və ya 8-ci kanala qoşulan gərginlik itərsə, xəta girişləri aktivləşir və Xəbərdarlıq LED-i yanır. Xəta siqnalı ModulBus-dan oxuna bilər.

Mühit və sertifikatlaşdırma

CE nişanı: Bəli

Elektrik təhlükəsizliyi: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201

Təhlükəli yerlər: –

Dəniz sertifikatlaşdırılması: ABS, BV, DNV, LR

İşləmə temperaturu: 0-dan +55 °C-yə qədər (+32-dən +131 °F-ə qədər), təsdiqlər +5-dən +55 °C aralığı üçün verilir

Saxlama temperaturu: -40-dan +70 °C-yə qədər (-40-dan +158 °F-ə qədər)

Çirklənmə dərəcəsi: Dərəcə 2, IEC 60664-1

Korrosiyaya qarşı müdafiə: ISA-S71.04: G3

Nisbi rütubət: 5–95 %, kondensasiya olmamaq şərti ilə

Maksimum ətraf mühit temperaturu: 55 °C (131 °F), sıx MTU-da şaquli quraşdırma üçün 40 °C (104 °F)

Mühafizə sinifi: IEC 60529-a görə IP20

Mexaniki İşləmə Şəraiti: IEC/EN 61131-2

Elektromaqnit Uyğunluq: EN 61000-6-4 və EN 61000-6-2

Artıq Gərginlik Kateqoriyaları: IEC/EN 60664-1, EN 50178

Avadanlıq Sinifi: Yerləşdirilmiş qorunma ilə IEC 61140-ə əsasən Sinif I

RoHS Uyğunluğu: AB RoHS, BƏƏ RoHS, Çin RoHS

WEEE Uyğunluğu: DIRECTIVE/2012/19/EU

Tətbiqlər

Böyük Elektrik Paylayıcı Stansiyaları və Elektrik Stansiyaları

Təhlil: Enerji sənayesində ikincili idarəetmə dövrələri (məsələn, açarların vəziyyəti və rele qoruma siqnalları) adətən müdaxiləyə davamlılığı təmin etmək üçün 110 V dəyişən cərəyan istifadə edirlər. DI821 avadanlığı bu 110 V siqnallarına vasitəçi relelər olmadan birbaşa qoşula bilər; bu da şkafın elektrik sxemini sadələşdirir və cavab vermə sürətini artırır.

Dəmir və Polad Sənayesi və Qazma Zavodları:

Təhlil: Bəzi uzunmüddətli avtomatlaşdırılmış istehsal xətlərində sahə sensorları və limit açarları idarəetmə üçün 110 V dəyişən cərəyanından istifadə edirlər. DI821 bu kimi sistemlərin 800xA/AC 800M-ə modernizasiya edilməsi üçün optimal keçid həllidir.

Xüsusiyyətləri və faydaları

120 V dəyişən/sabit cərəyan girişləri üçün 8 kanal

Fərdi olaraq izolyasiya edilmiş kanallar

Sahə giriş enerjisinin gərginlik nəzarəti

Giriş statusu göstəriciləri

Siqnal filtrləməsi

Diagnostics

Ön LED-lər: A(varyan), İ(şə) (Run), X(əbərdarlıq), Kanal 1–16 statusu

Nəzarət: Proses gərginliyi, Kanal 1 və 8 hər bir qrup üçün istifadə oluna bilər

Nəzarətin status göstəricisi: Modul xətası, Modul xəbərdarlığı, Kanal xətası

UYGUNLUQ

MTU ilə istifadə: TU811, TU813, TU831, TU839, TU851

Açar kodu: AC

Tez-tez verilən suallar

S1: DI821 3BSE008550R1 modulu 24 V d.c. ilə qoşula bilərmi?
C: Yox. Onun keçid порогu adətən 60–70 V-dən yuxarıdır. 24 V siqnali aşağı kimi qiymətləndiriləcək və modul cavab verməyəcək.

S2: DI821 3BSE008550R1 modulu 110 V dəyişən cərəyanla qoşula bilərmi?
C: Tövsiyə olunmur. Bəzi DC modulları dəyişən cərəyana cavab versə də, DI821 3BSE008550R1 modulu yalnız DC üçün nəzərdə tutulub. Onu dəyişən cərəyanla qoşmaq tez-tez siqnalın titrəməsinə və ya modulun istiləşməsinə səbəb ola bilər. Dəyişən cərəyan tətbiqləri üçün DI820 modulu istifadə edilməlidir.

S3: Niyə DI821 3BSE008550R1 modulu yalnız 8 kanala malikdir, halbuki DI811 modulu 16 kanala malikdir?
C: Yüksək gərginlikli modullar elektrik təhlükəsizliyini təmin etmək üçün daha böyük izolyasiya aralığı (creepage distance) və istilik daşınması üçün daha çox yer tələb edir; buna görə də kanalların sıxlığı azaldılıb.

S4: DI821 3BSE008550R1 modulu Hadisələrin Ardıcıllığının (SOE) qeydə alınmasını dəstəkləyirmi?
C: Xeyr. 110 V sistemlərində adətən 1 ms gecikmə ilə izləmə tələb olunmur; xüsusi tələblər üçün DI830 moduluna keçid adapteri tələb olunur.

S5: Niyə mənim DI821 3BSE008550R1 modulumun Xəta LED-i yanır?
C: Əsas ünvan DIP açarlarını və ya arxa lövhədəki ModuleBus rabitəsini yoxlayın. Əgər yalnız bir kanal işləmirsə, bu, adətən sahədəki 110 V sûnucunun yanıb getməsi ilə bağlıdır.
