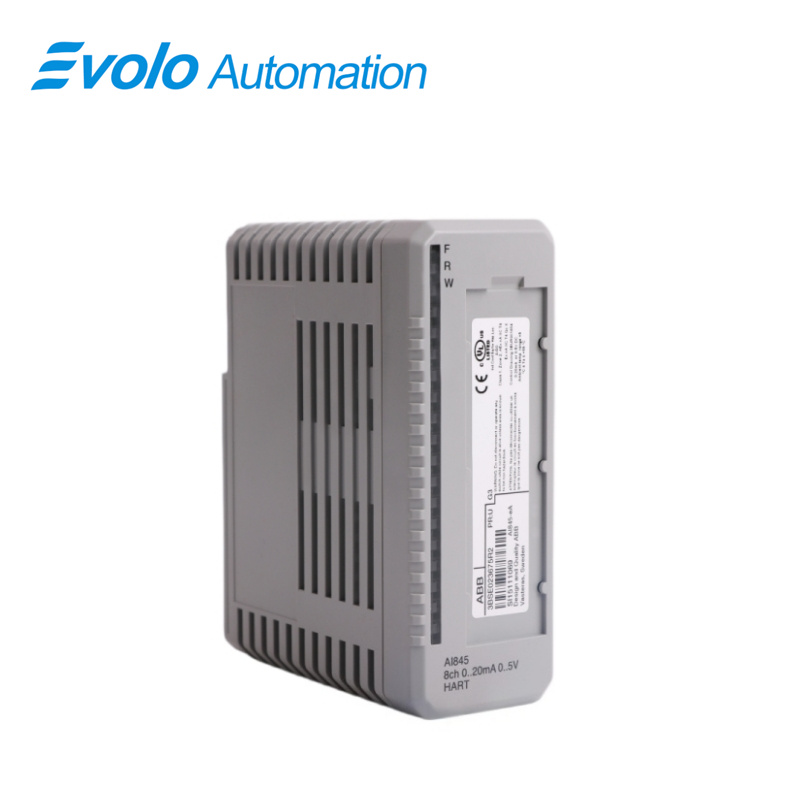

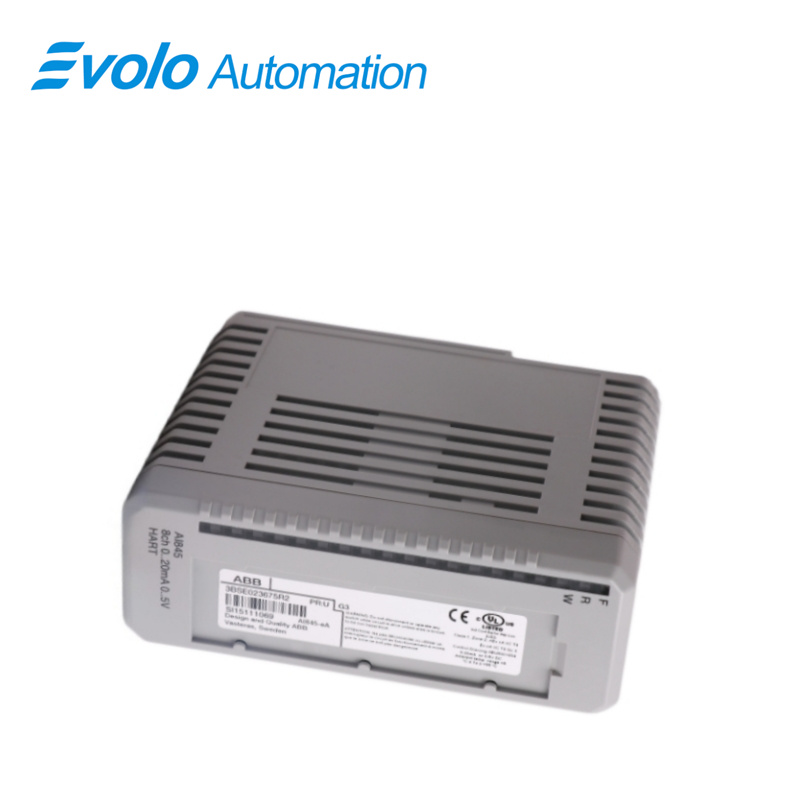

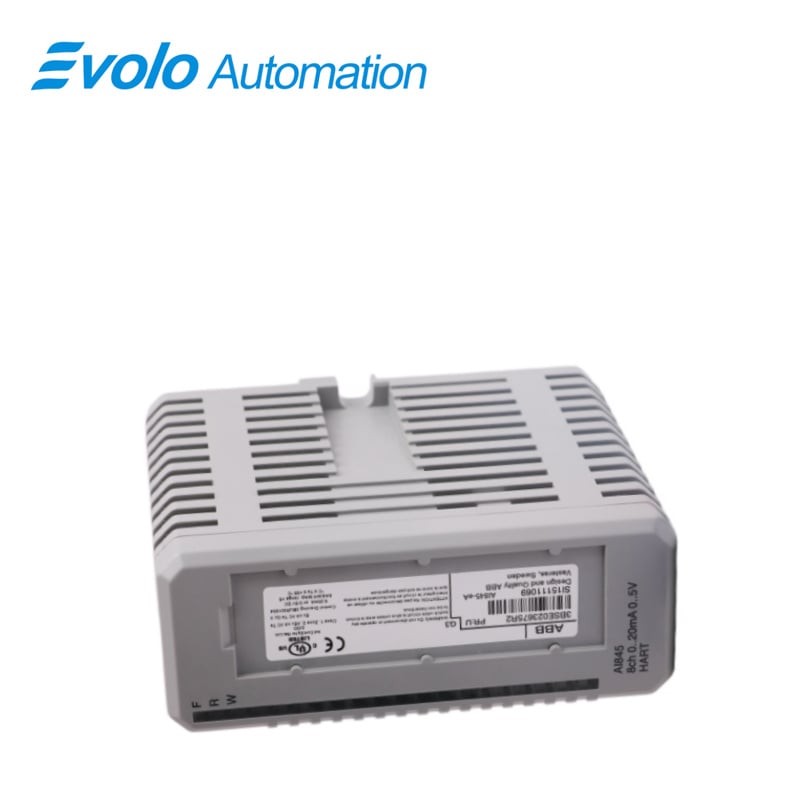

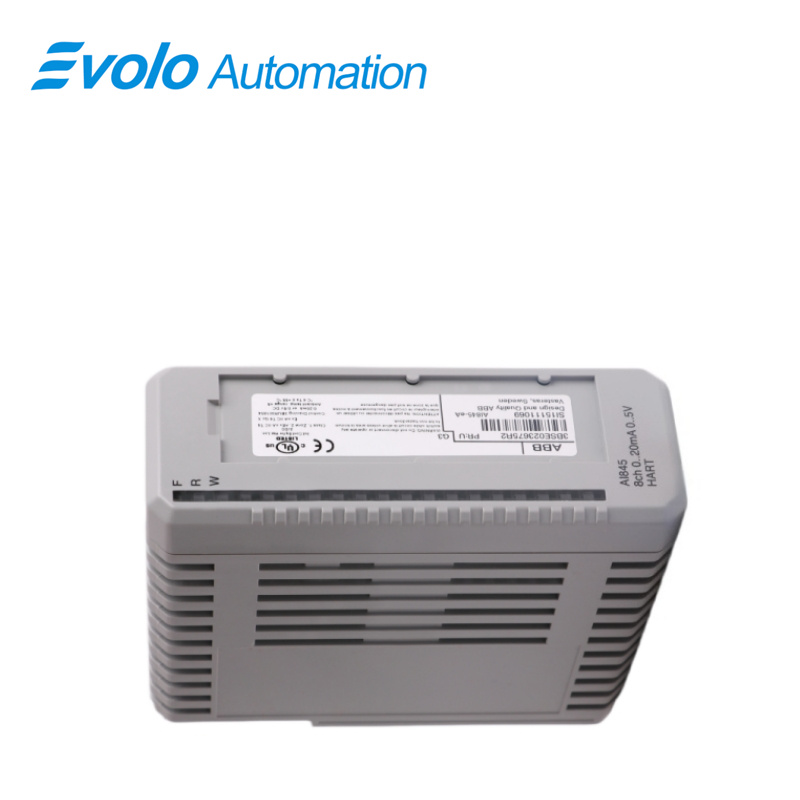

AI845-EA 3BSE023675R2 এনালগ ইনপুট মডিউল

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	AI845-EA 3BSE023675R2
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

একক বা রেডান্ড্যান্ট অ্যাপ্লিকেশনের জন্য AI845-EA 3BSE023675R2 অ্যানালগ ইনপুট মডিউল। মডিউলটিতে ৮টি চ্যানেল রয়েছে। যখন MTU TU844 বা TU845 ব্যবহার করা হয়, তখন প্রতিটি চ্যানেল ভোল্টেজ বা কারেন্ট ইনপুট হতে পারে; অন্যান্য MTU ব্যবহার করলে সমস্ত চ্যানেলই শুধুমাত্র ভোল্টেজ ইনপুট বা শুধুমাত্র কারেন্ট ইনপুট হয়ে যায়। ভোল্টেজ ও কারেন্ট ইনপুট কমপক্ষে ১১ ভোল্ট ডিসি ওভারভোল্টেজ বা আন্ডারভোল্টেজ সহ্য করতে পারে। ভোল্টেজ ইনপুটের জন্য ইনপুট রেজিস্ট্যান্স ১০ মেগা ওহমের বেশি এবং কারেন্ট ইনপুটের জন্য ইনপুট রেজিস্ট্যান্স ২৫০ ওহম। মডিউলটি প্রতিটি চ্যানেলে HART-সামঞ্জস্যপূর্ণ ট্রান্সমিটার সাপ্লাই বিতরণ করে। এটি ২-তার বা ৩-তার ট্রান্সমিটারগুলিতে সাপ্লাই বিতরণের জন্য সরল সংযোগ যোগ করে। ট্রান্সমিটার পাওয়ার তদারকি করা হয় এবং কারেন্ট সীমিত করা হয়।

প্রয়োগ

পেট্রোকেমিক্যাল প্লান্ট: HART ডেটা অ্যাকুইজিশন এবং রিয়্যাক্টর চাপ ও লেভেল ট্রান্সমিটারগুলির রেডান্ড্যান্ট মনিটরিং।

অফশোর তেল উৎপাদন সুবিধা (প্ল্যাটফর্ম): কঠোর পরিবেশে গুরুত্বপূর্ণ তেল ও গ্যাস পাইপলাইনগুলির নিরাপত্তা মনিটরিং।

প্রাকৃতিক গ্যাস প্রক্রিয়াকরণ কারখানা: গ্যাস বুস্টার স্টেশন এবং ডিসালফারাইজেশন প্রক্রিয়ায় নির্ভুল সিগন্যাল প্রক্রিয়াকরণ।

ফাইন কেমিক্যাল উৎপাদন কারখানা: উচ্চ-মূল্যবান ফিডস্টকের অনুপাত নিয়ন্ত্রণ এবং প্রক্রিয়া নিরাপত্তা ইনস্ট্রুমেন্টেড সিস্টেম (SIS)।

পারমাণবিক বিদ্যুৎ কেন্দ্র: সহায়ক সিস্টেমগুলির জন্য প্যারামিটার অর্জন ও সরঞ্জাম অবস্থা ডায়াগনস্টিক্সের জন্য রেডান্ড্যান্ট ব্যবস্থা।

ঔষধ আস্ত্রের আস্ত্রীকরণ কারখানা: উচ্চ-বিশুদ্ধি নিষ্কাশন প্রক্রিয়ায় HART স্মার্ট যন্ত্রের একীকরণ।

বৈশিষ্ট্য এবং সুবিধা

0...20 মিলিঅ্যাম্পিয়ার, 4...20 মিলিঅ্যাম্পিয়ার, 0...5 ভোল্ট বা 1...5 ভোল্ট ডিসি-এর জন্য ৮ চ্যানেল, সিঙ্গেল-এন্ডেড আনিপোলার ইনপুট

একক বা রেডান্ড্যান্ট অপারেশন

ভূমি থেকে বিচ্ছিন্ন ৮টি চ্যানেলের ১টি গ্রুপ

১২-বিট রেজোলিউশন

প্রতি চ্যানেলে কারেন্ট-সীমিত ট্রান্সমিটার সাপ্লাই

উন্নত অন-বোর্ড ডায়াগনস্টিক্স

HART পাস-থ্রু যোগাযোগ

চিকিৎসা নির্ণয়

১টি ফ্রন্ট LED: F(ত্রুটি), R(চালু), W(সতর্কতা)

২. তদারকি:

মডিউল ত্রুটি: অ্যানালগ রিড-ব্যাক, রেফারেন্স ভোল্টেজ, অভ্যন্তরীণ পাওয়ার সাপ্লাই, চেকসাম, ওয়াচডগ এবং মেমরি ত্রুটি

অভ্যন্তরীণ চ্যানেল ত্রুটি: লো-পাস ফিল্টার, মাল্টিপ্লেক্সার, টেস্ট চ্যানেল ত্রুটি

বহির্বিশ্ব চ্যানেল ত্রুটি: বহির্বিশ্ব পাওয়ার সাপ্লাই কম, ট্রান্সমিটার পাওয়ার, বহির্বিশ্ব শান্ট ত্রুটি

৩. তদারকির স্ট্যাটাস নির্দেশনা: মডিউল ত্রুটি, মডিউল সতর্কতা, চ্যানেল ত্রুটি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: AI845-EA 3BSE023675R2 কী?
উত্তর: এটি একটি অ্যানালগ ইনপুট মডিউল।

প্রশ্ন: AI845-EA এবং AI845-এর মধ্যে পার্থক্য কী?
উত্তর: AI845-EA (‘-EA’ সাফিক্স সহ) হলো এসেনশিয়াল অটোমেশন সিস্টেমগুলির জন্য অপ্টিমাইজড একটি সংস্করণ। এটি কার্যকারিতা ও পারফরম্যান্সের দিক থেকে মূলত স্ট্যান্ডার্ড AI845-এর সমতুল্য, কিন্তু নির্দিষ্ট সিস্টেম আর্কিটেকচার বা প্রজেক্ট কনফিগারেশনের জন্য আরও উপযুক্ত। ব্যবহারের ক্ষেত্রে এগুলো প্রায়শই পরস্পর বিনিমেয়, কিন্তু সিস্টেম সংস্করণ ও প্রজেক্ট কনফিগারেশনের উপর ভিত্তি করে এর নিশ্চিতকরণ প্রয়োজন।

প্রশ্ন: AI845-EA 3BSE023675R2 হট-সোয়াপ সমর্থন করে কি?
উত্তর: হ্যাঁ। S800 I/O সিরিজের একটি সদস্য হিসেবে, এই মডিউলটি হট-সোয়াপ ফাংশনালিটি সমর্থন করে, যার ফলে বিদ্যুৎ বিচ্ছিন্ন না করেই মডিউল প্রতিস্থাপন করা যায়। তবে, অ-রিডান্ড্যান্ট কনফিগারেশনে, প্রক্রিয়া নিয়ন্ত্রণের উপর প্রভাব না ফেলার জন্য অপারেশনের আগে সিস্টেমের নিরাপত্তা অবস্থা এবং ইন্টারলকিং শর্তাবলী যাচাই করা প্রস্তাবিত।

প্রশ্ন: AI845-EA 3BSE023675R2-এর মূল্য ও উপলব্ধতা কীভাবে যাচাই করবেন?
উত্তর: বিক্রয়ের জন্য জন ইয়াং-এর সাথে +86-18150117685 নম্বরে যোগাযোগ করুন অথবা একটি উদ্ধৃতি অনুরোধ করুন।
