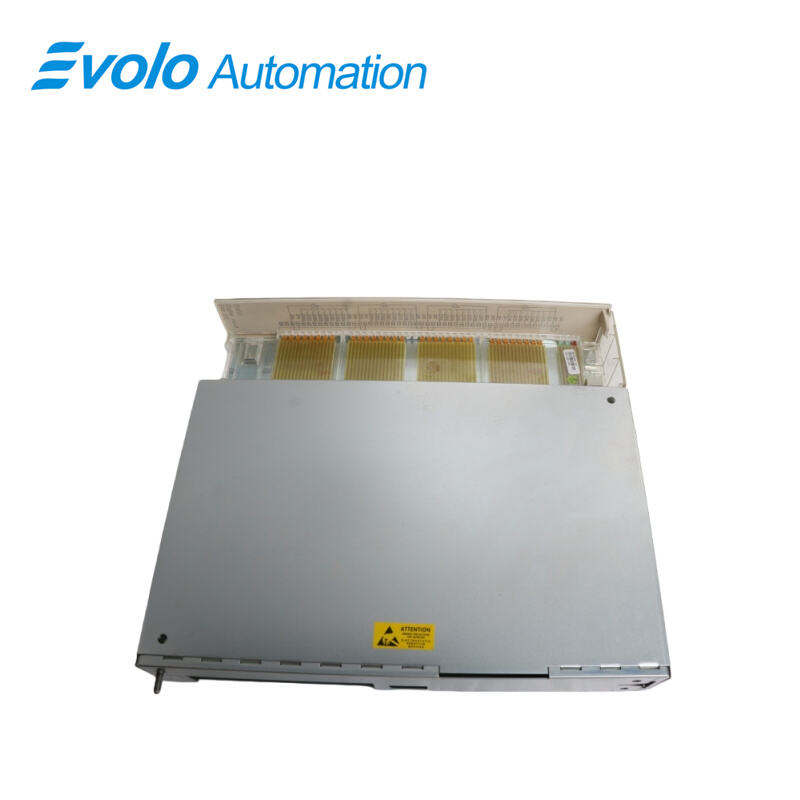

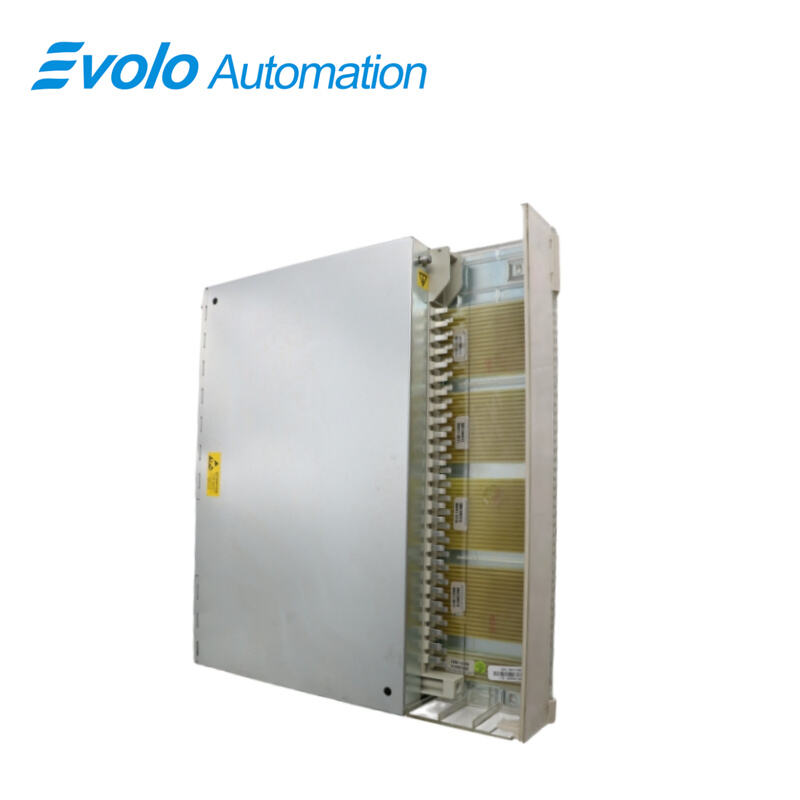

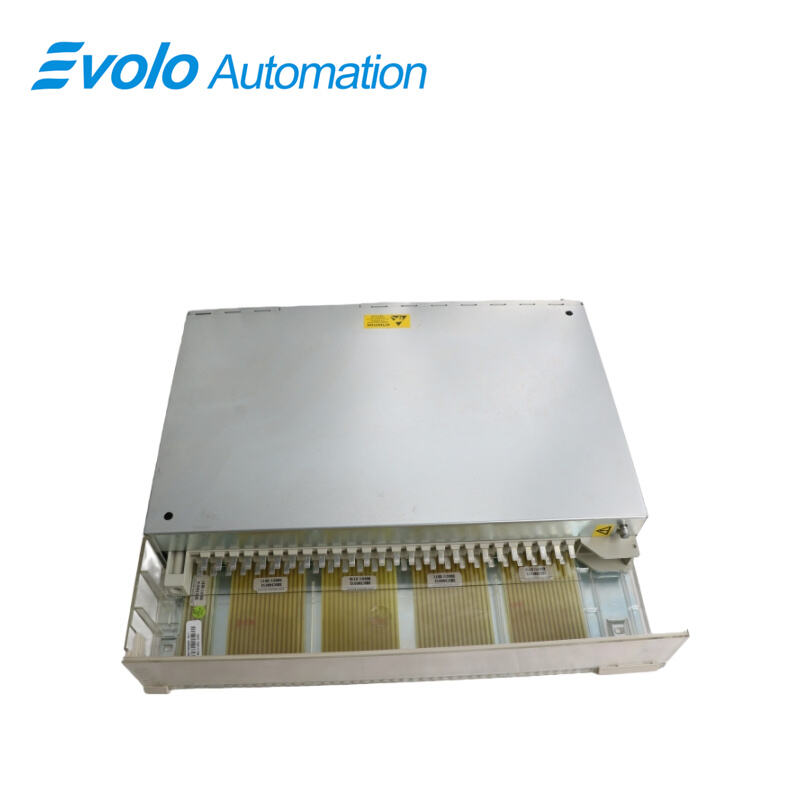

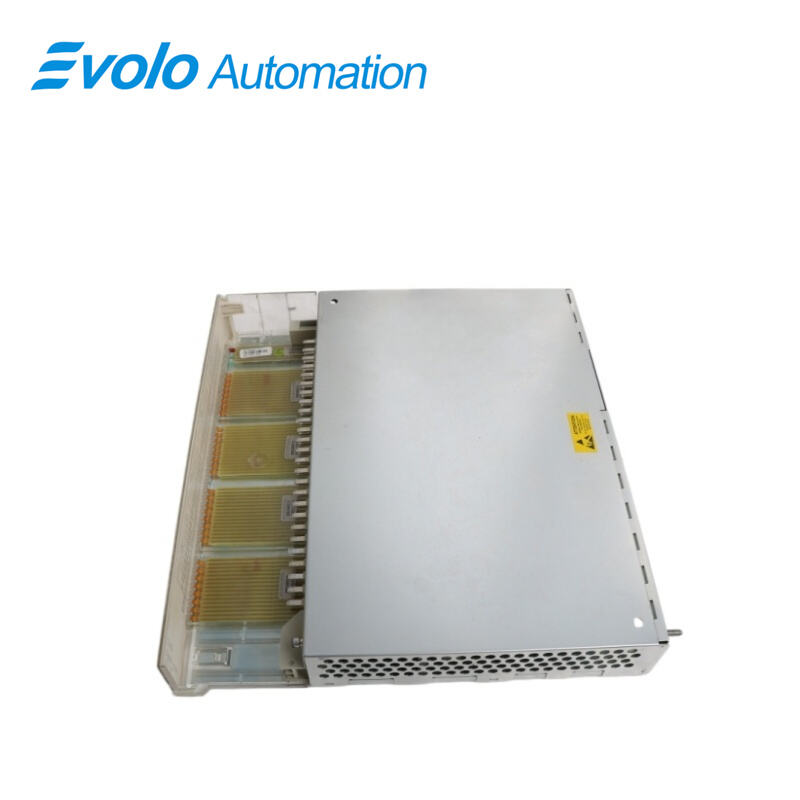

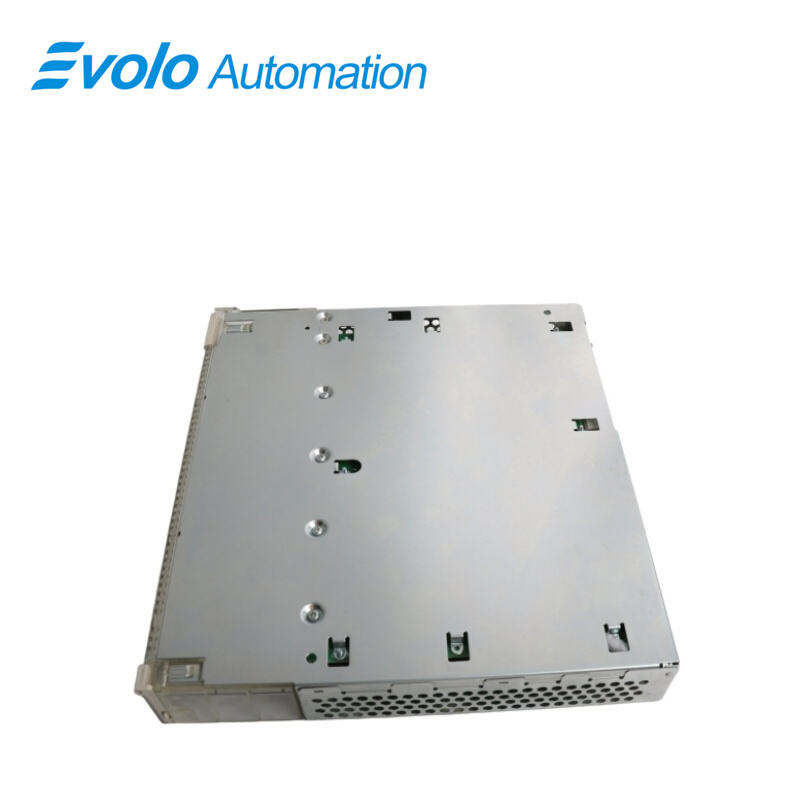

DI650 3BHT300025R1 Rəqəmsal Giriş Modulu

Ümumi baxış

Əsas Yer:	Şvədiya
Marka adı:	ABB
Model nömrəsi:	DI650 3BHT300025R1
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Spesifikasiyalar

Təsvir

ABB DI650 3BHT300025R1 rəqəmsal giriş modulu, xüsusi olaraq sənaye avtomatlaşdırılması üçün hazırlanmış əsas idarəetmə komponentidir. Bu modul 24V DC enerjisi ilə işləyir və 16 rəqəmsal giriş kanalı var, bu da kompleks şəraitdə sabit və etibarlı işləməni qoruyaraq sahə cihazlarından keçid siqnallarının dəqiq alınmasını təmin edir. Sistem və avadanlığı zədədən qorumaq üçün müxtəlif anomaliyaları avtomatik olaraq aşkarlayır və cavab verir. Bundan əlavə, modul, digər cihazlarla problemsiz əlaqə və ünsiyyətə imkan verən, sistem inteqrasiyasını və məlumat mübadiləsini asanlaşdıran müxtəlif ünsiyyət protokollarını dəstəkləyir.

Tətbiqlər

Elektrik stansiyaları Döşəmə kəsicisinin vəziyyəti, bağlama qurğuları, boşluq siqnalları

Neft və qaz müəssisələri və neft-kimya müəssisələri Pompa sürüşmə siqnalları, vanna limit açarları, elektrostatik boşaltma girişləri

Metal zavodları, mədən zavodları, sement zavodları Konveyer vəziyyəti, motor starteri, sahə siqnalları

Su və tullantı suyu təmizləmə stansiyaları – Səviyyə keçid siqnalları, klapan geri əlaqəsi, panel düymələri

Makulatura zavodları, kağız zavodları və qida emalı zavodları – Maşın təhlükəsizliyi üçün bloklama cihazları, qapı keçidləri, tıxanma detektorları

Xüsusiyyətlər

Çoxkanallı rəqəmsal girişlər – Sahə cihazlarından standart 24 VDC açıq/qapalı siqnallarını toplayır; adətən uyğun elektrik qoşulması ilə quru kontaktlar və ya PNP sensorlar dəstəklənir.

Arxa panel inteqrasiyası – ABB Advant/S600 kassetasına birbaşa qoşulur; beləliklə, prosessor birimindən (CPU) xarici rabitə kabelləri lazım deyil.

Qalvanik izolyasiya – Kanaldan şinə qədər izolyasiya idarəetmə sisteminin sahədən gələn pozuntulara qarşı qorunmasını təmin edir və gürültüyə davamlılığı artırır.

Deterministik cavab – Zamanlama dəqiqliyi vacib olan diskret idarəetmə, bloklamalar və xəbərdarlıq toplama kimi tətbiqlər üçün uyğundur.

Xidmətə uyğun dizayn – Bu cihazlar ailəsində isti dəyişdirmə funksiyası ümumiyyətlə mövcuddur; çox hallarda xidmət işləri minimal dayanma müddəti ilə aparıla bilər.

Sahə gücü çevikliyi – Girişlər üçün sahə 24 VDC-dən istifadə edir, modul isə sistem arxa paneli vasitəsilə qidalanır.

Rəqabət Üstünlüyü

Həyat dövrü davamlılığı – ABB Advant/S600 quraşdırmalarının mövcud qalmasını təmin etmək üçün şkafların yenidən dizayn edilməsini tələb etməyən ideal həll.

Uyğunluq – Doğrudan arxa panel şinində işləyir; firmware uyğunlaşdırılması çox hallarda sadədir.

Baxım effektivliyi – Modulları şkafın ön hissəsindən dəyişdirin; kanal diaqnostikası problemlərin aradan qaldırılmasını asanlaşdırır.

Xərclərin nəzarəti – Adətən ən böyük xərc və riski daşıyan giriş/çıxış (I/O) kabinetlərinin və sahə sonlandırma qurğularının tamamilə dəyişdirilməsini qarşısını alır.

Texniki dəstək – Biz reviziyaların uyğunlaşdırılmasına, konfiqurasiya qeydlərinə və göndərildikdən əvvəl testlərə kömək edirik.

Quruluş və baxım

Şkaf mühiti – Tipik idarəetmə şkafı standartlarına riayət edin: təmiz, quru və havalandırılmış. Kifayət qədər hava axını ilə 0–55 °C iş rejimi üçün hazırlıq edin.

Quraşdırma – Modulu müəyyən edilmiş S600 yuvasına daxil edin və tutucuları sıxmadan əvvəl arxa panel konektorunun tam oturduğundan əmin olun.

Kablaj – Tövsiyə olunan terminallı qabın istifadə edilməsi; yüksək gərginlikli və siqnal kablajının ayrı-ayrılıqda yerləşdirilməsi. Sahə üçün 24 VDC qoruyuculu enerji təchizatı və ümumi qayıdışlar sizin sahə standartlarına uyğun olaraq təmin edilməlidir.

Qoşulma və gürültü – Şkafın torpaqlanması düzgün şəkildə həyata keçirilməlidir; giriş/çıxış (I/O) kabelləri dəyişkən tezlikli sürücülər (VFD) və yüksək cərəyanlı qidalandırma xətlərindən uzaqda çəkiləməlidir. Uzun məsafələrdə çəkilən kabellər üçün ekranlı cütlər köməkçi rol oynayır.

Yoxlamalar – Quraşdırma tamamlandıqdan sonra nöqtədən-nöqtəyə yoxlama və hər bir giriş yolu üçün idarəetmə qurğusundan qüvvə testləri aparılmalıdır.

Qeyri-müntəzəm texniki xidmət – Dayanma zamanı terminal birləşmələrinin sıxlığını və konektorları yoxlayın; tozu quru havanın köməyi ilə təmizləyin; ehtiyat hissələrin müvafiq qalmasını təmin etmək üçün proqram təminatı və ya aparat yeniləmələrini nəzərdən keçirin.

Tez-tez verilən suallar

S1: DI650 3BHT300025R1 cihazı SOE (Hadisələrin Ardıcıllığının Qeyd Edilməsi) funksiyasını dəstəkləyir?
C: DI650 3BHT300025R1 cihazı əsasən ümumi vəziyyət monitorinqi üçün istifadə olunur. Əgər prosesiniz 1 ms səviyyəsində hadisənin təkrarlanmasını tələb edirsə, ümumiyyətlə DI620 cihazı istifadə olunmalıdır. DI650 3BHT300025R1 cihazı ultra yüksək sürətli vaxt nişanlarını deyil, əsasən tutumunu prioritet hesab edir.

S2: DI650 3BHT300025R1 cihazı DI620 cihazının yerinə birbaşa quraşdırıla bilər?
A: Xeyr. Onların kanal sayıları fərqlidir və müvafiq terminal birlikləri ilə proqram təminatı bazası elementləri tamamilə fərqlidir.

S3: Niyə mənim DI650 3BHT300025R1 cihazımın 8 nöqtəsi eyni anda işləmədi?
A: Bu, əhtimal ki, qrupun ümumi terminallarına gələn elektrik enerjisinin itirilməsinə və ya modulun daxilindəki izolyasiya qrupu dövrəsinin yanmasına bağlıdır.

S4: Bu DI650 3BHT300025R1 cihazı Təhlükəsizlik Sistemi (SIS) üçün istifadə edilə bilərmi?
A: Bu cihaz Proses İdarəetmə Sistemi (DCS) qrupuna aiddir. Etibarlılığı çox yüksək olsa da, SIL3 səviyyəli təhlükəsizlik blokları nəzərdə tutulduqda adətən xüsusi təhlükəsizlik sistemi hardware-i tələb olunur.

S5: DI650 3BHT300025R1-in maksimum giriş cəriani nə qədərdir?
A: Hər kanal üçün tipik cərjan təxminən 5 mA-dir. Dizayn çox enerji səmərəlidir və hətta bütün 32 kanal açıq olduqda belə, rəfk enerji təchizatı üçün əhəmiyyətli yük yaratmır.
