Ümumi baxış
Əsas Yer: |
Şvədiya |
Marka adı: |
ABB |
Model nömrəsi: |
AI880A 3BSE039293R1 |
Qablaşdırma Detalları: |
Orijinal yeni Fabrika Qutusu |
İstedak Vaxtı: |
5-7 gün |
Ödəmə şərtləri: |
T/T |
Təchizat qabiliyi: |
Anbarda |
Spesifikasiyalar
|
Model: |
AI880A 3BSE039293R1 |
|
Növ: |
Yüksək İnteqritetli Analog Giriş Modulu |
|
Ölçülər: |
45 mm (E) x 102 mm (D), konektorla birlikdə 111 mm x 119 mm (H) |
|
Çəki: |
0.15 kq |
|
Sinyal Növü: |
Unipolyar, sadə qoşulma |
|
Siqnal diapazonu: |
0–20 mA, 4–20 mA |
|
Kanal sayı: |
8 |
|
HART dəstəyi: |
Bəli |
|
SOE dəstəyi: |
No |
|
Redundansiya: |
Bəli |
|
Yüksək Bütövlük: |
Bəli |
|
Daxili təhlükəsizlik: |
No |
|
Mexaniki sistem: |
S800 |
|
Dəqiqlik: |
12-bit |
|
Giriş impeditasiyası: |
250 Ω (TY801 şunt çubuğu ilə) |
|
İzolyasiya: |
Qrup şəklində torpaqlamadan izolyasiya olunmuş |
|
Həddi aşma: |
+12% (0–20 mA), +15% (4–20 mA) |
|
Dəqiqlik: |
Maks. 0,1% |
|
Temperatur sürüşməsi: |
Maks. 50 ppm/°C |
|
Giriş filtri (0–90% artım): |
190 ms |
|
Yenilənmə dövrü vaxtı: |
10 ms |
|
Cari Məhdudlaşdırma: |
Daxili verici güc məhdudiyyəti |
|
Maksimum Sahə Kabellərinin Uzunluğu: |
600 m (656 yard) |
|
Maksimum Giriş Gərginliyi (Zədə verilməyən): |
11 VDC |
|
NMRR (50/60 Hz): |
>40 dB |
|
Nominal izolyasiya voltajı: |
50 V |
|
Dielektrik sınaq gərginliyi: |
500 VAC |
|
Güc sərfi: |
2,4 Vt |
|
Cari istehlak (+5 V Modulbus): |
45 mA |
|
Cari istehlak (+24 V Modulbus): |
Maksimum 50 mA |
|
Cari istehlak (+24 V Xarici): |
4 mA + verici cəriani (maksimum 260 mA) |
|
CE nişanı: |
Bəli |
|
Elektrik xoşbəxtliyi: |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
Təhlükəli Sahə Sertifikatı: |
I sinif Div 2, Zona 2 (cULus, ATEX) |
|
Dəniz sertifikatı: |
ABS, BV, DNV, LR |
Təsvir

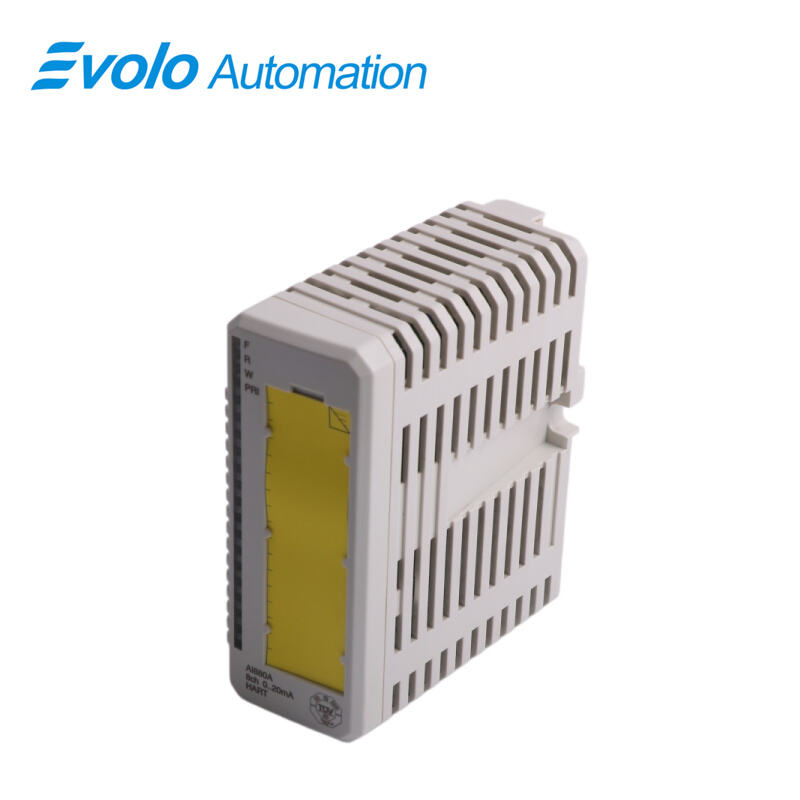

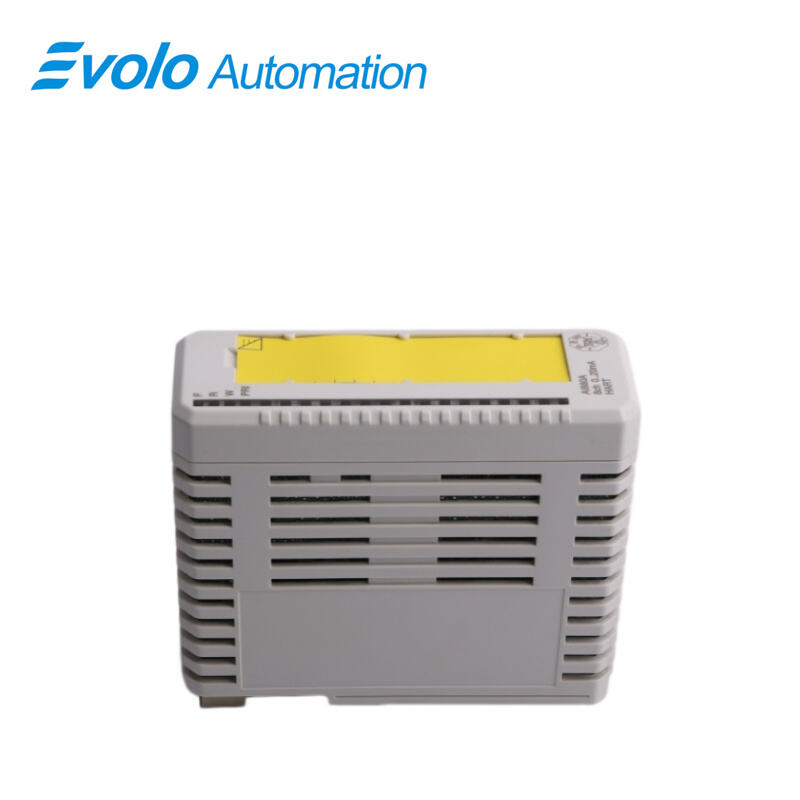

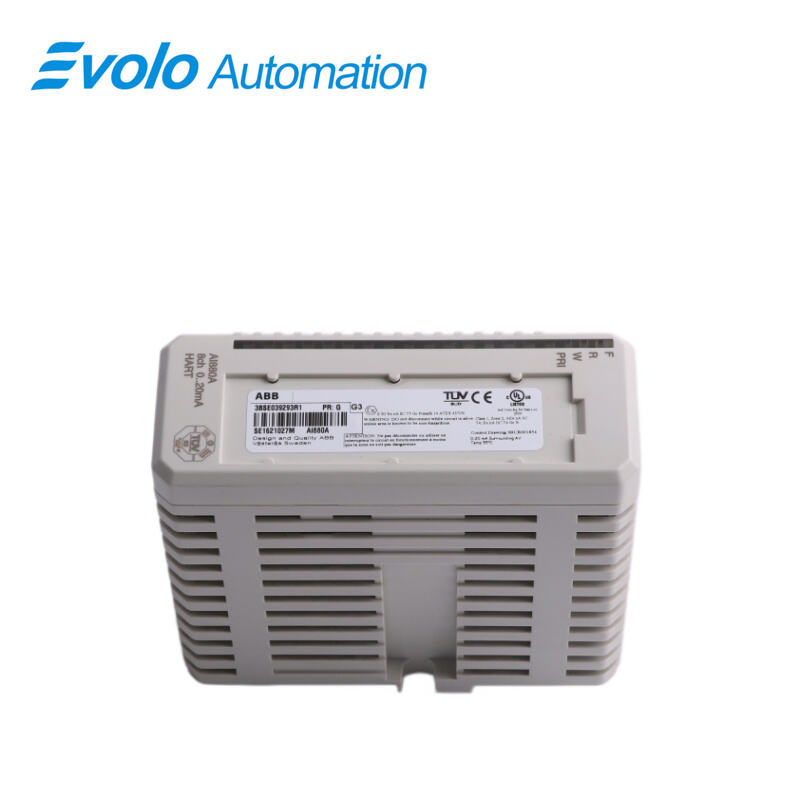

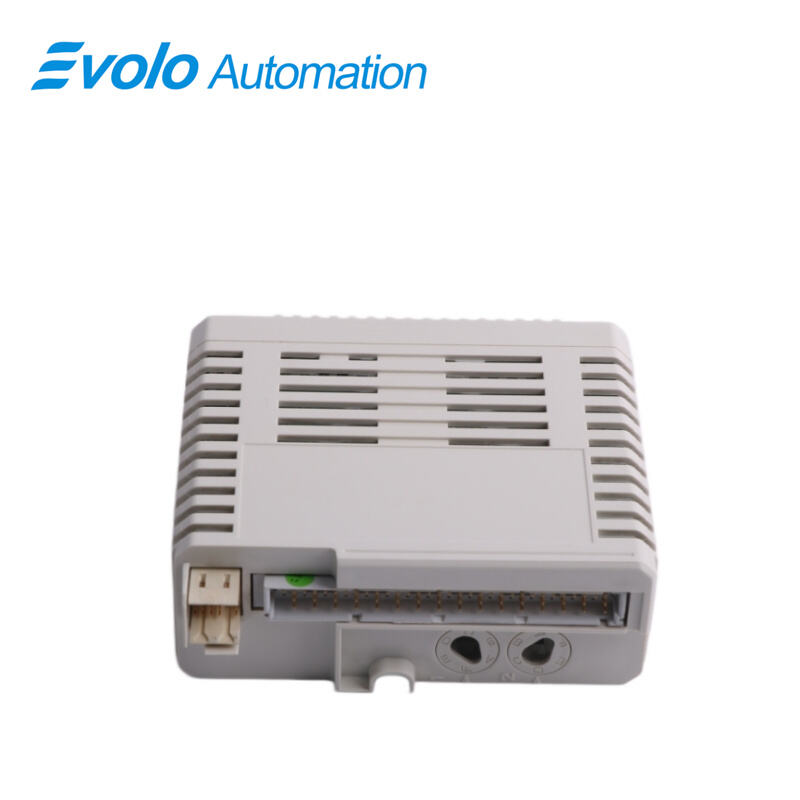

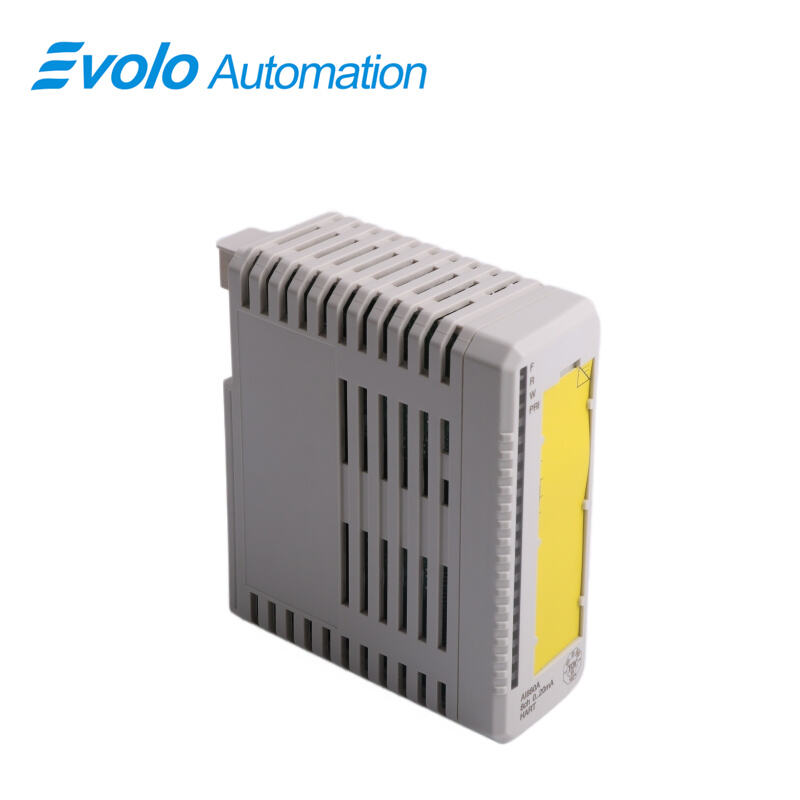

AI880A 3BSE039293R1 yüksək etibarlılıqda analoq giriş modulu tək və redundans konfiqurasiyaları üçün nəzərdə tutulub. Modulda 8 cərəyan giriş kanalı var. Giriş müqaviməti 250 om-dur.
Modul xarici ötürücü təchizatını hər bir kanala paylayır. Bu, 2- və ya 3-nöqtəli ötürücülərə təchizatın paylanması üçün sadə qoşulma imkanı yaradır. Ötürücü enerjisi nəzarət olunur və cərəyanla məhdudlaşdırılır. Səkkiz kanal hamısı ModulBus-dan bir qrupda izolyasiya olunub. Modula enerji ModulBus üzərindəki 24 V-dən alınır.
AI880A 3BSE039293R1 modulu NAMUR tövsiyəsi NE43-ə uyğundur və konfiqurasiya edilə bilən üst və alt diapazon səviyyələrini dəstəkləyir.
Tətbiqlər
Neft-kimya zavodları: Təcili dayandırma (ESD) sistemləri və yüksək təzyiqli reaktorlar üçün təhlükəsizlik kilidləmələri.
Dənizdə neft hasilatı zavodları: Quruluş başlığı idarəetməsi, aşma qorunması və yanğın və qaz (F&G) monitorinq sistemləri.
Kokso-kimya istehsalı zavodları: Qazlandırıcı monitorinqi və yanıcı/toksik qazların aşkarlanması və siqnallandırılması sistemləri.
Təbii qazın təzyiqini tənzimləyən qurğular: Uzunməsafəli neft-qaz kəmərlərində avtomatik avarya dayandırma və təzyiqin artmasından qorunma sistemləri.
Kömür yanacaqlı elektrik stansiyaları: Qaynadıcıların temperaturunun və təzyiqinin artmasından qorunma kimi təhlükəsizlik parametrlərinin ehtiyatlı nəzarəti.
Təhlükəli tullantıların emalı zavodları: Yandırma proseslərində mühit təhlükəsizliyi göstəricilərinin nəzarəti.
Xüsusiyyətləri və faydaları
0...20 mA, 4...20 mA cərəyan girişləri üçün 8 kanal, sadə (single-ended) və birqütblü (unipolar) girişlər
Tək və ya ehtiyatlı konfiqurasiya
yerə izolyasiyalı 8 kanallı 1 qrup
12 bit həll qabiliyyəti
Dövrəyə nəzarət olunan DI funksiyası
Sahə güc çıxışları üçün konfiqurasiya edilə bilən alarm həddi
Cərəyan girişləri üçün konfiqurasiya edilə bilən yuxarı/aşağı hədd
Hər bir kanal üçün cərəyanla məhdudlaşdırılmış verici qidalanma
İrəli gedən bord diaqnostikası
IEC 61508 standartına uyğun olaraq SIL3 sertifikatlı
EN 954-1 standartına uyğun olaraq Kateqoriya 4 sertifikatlı
NAMUR tövsiyəsi NE43-ə uyğundur və konfiqurasiya edilə bilən üst və alt diapazon limitlərini dəstəkləyir
HART keçid kommunikasiyası (AI880A)
UYGUNLUQ
MTU ilə istifadə: TU834, TU844, TU845 və ya TU854
Klaviş kodu: FD
Diagnostics
Ön LED-lər: S(əhv), İ(şə), X(əbərdarlıq)
Nəzarət: Daxili gərginlik, Sahə enerjisi girişi, Sahə enerjisi çıxışı kanal başına
Nəzarətin status göstəricisi: Modul xətası, Modul xəbərdarlığı, Kanal xətası
Tez-tez verilən suallar
S: AI880A 3BSE039293R1 nədir?
C: Bu, yüksək etibarlılıqda analoq giriş moduludur.
S: AI880 və AI880A arasında nə fərq var?
C: AI880A, AI880-in təkmilləşdirilmiş versiyasıdır; o, HART protokolunu dəstəkləməyə əlavə olaraq, daxili elektron komponentlərin uyğunluğunu və uzunmüddətli sabitliyini optimallaşdırır. Digər funksiyalar əsasən AI880 ilə eynidir, lakin AI880A HART rabitə sistemlərinin inteqrasiyası üçün daha uyğundur.
S: AI880A 3BSE039293R1 üçün xarici rezistor tələb olunurmu?
C: Bəli, AI880A-nın düzgün işləməsi üçün xarici şunt rezistoru (məsələn, TY801, 250Ω) MTU (Modulyar Sonlandırma Vahidi) üzərində quraşdırılmalıdır; əks halda, dəqiq cərəyan ölçməsi və HART rabitə funksiyaları əldə edilə bilməz.
