سيمنز 6GK1502-2CB10 سيماتيك نت بروفي باص أو إل إم/جي ١١ إصدار ٣.١ وحدة ربط ضوئي

نظرة عامة

اتصال ضوئي بروفي باص

6GK1502-2CB10 وحدة الاتصال الضوئي سيماتيك نِت بروفي باص OLM/G11 إصدار 3.1

وحدة OLM/G11 إصدار 3.1 لربط قطاع بروفي باص RS485 بحلقة ألياف زجاجية واحدة.

نظرة سريعة

العلامة التجارية	سيمنز
الطراز	6GK1502-2CB10
نوع المنتج	وحدة الاتصال الضوئي
الوظيفة الأساسية	من RS485 إلى ألياف زجاجية
المسلسل المتوافق	سيماتيك نِت بروفي باص OLM/G11

تحويل وسائط بروفيبوس

يُوصِل قطاع بروفيبوس كهربائي من نوع آر إس٤٨٥ برابط ألياف زجاجية.

بنية حلقة واحدة

تحدد شركة سيمنز هذا الرقم الطلب لحلقة ضوئية واحدة.

تشخيص ميداني

يدعم مراقبة الأعطال والصيانة تلامس إشاري ومنفذ اختبار بصري.

نظرة عامة على المنتج

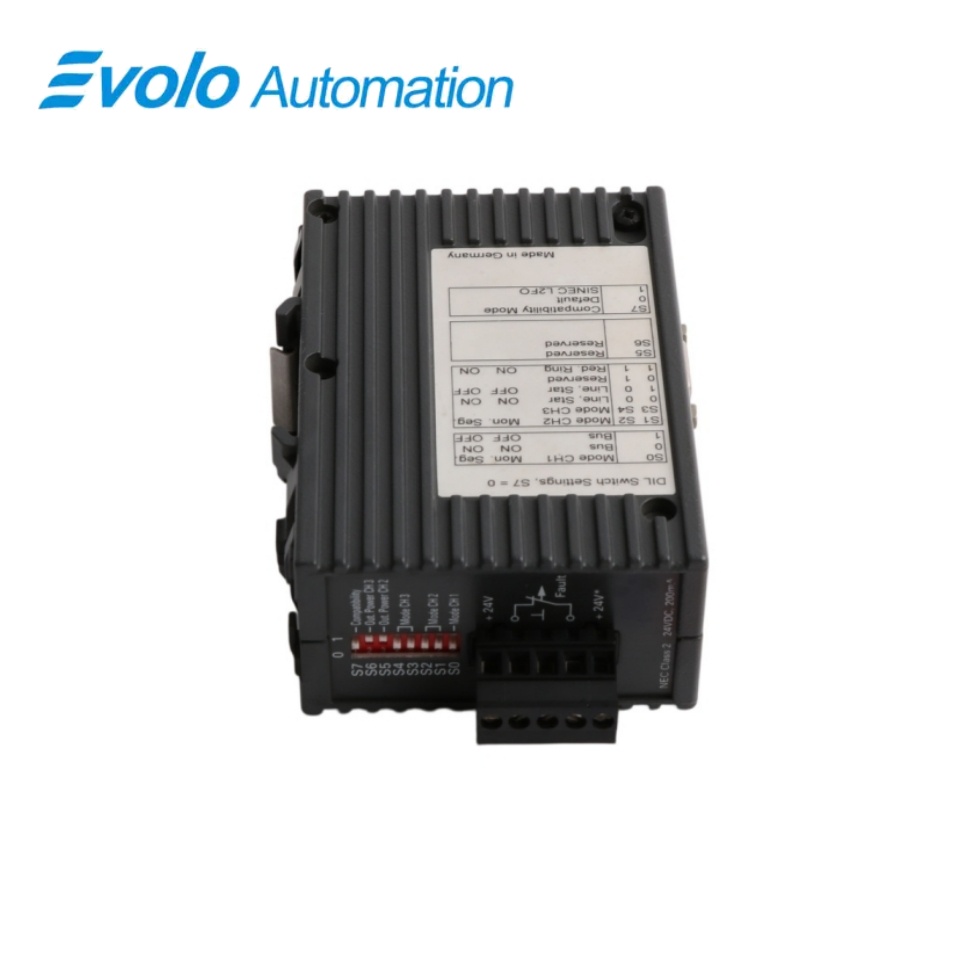

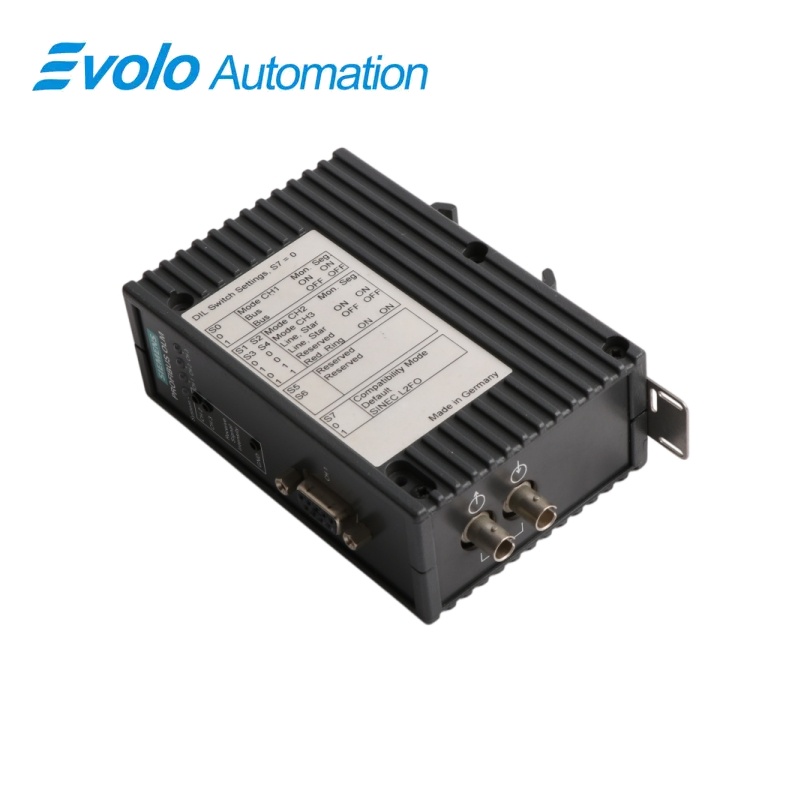

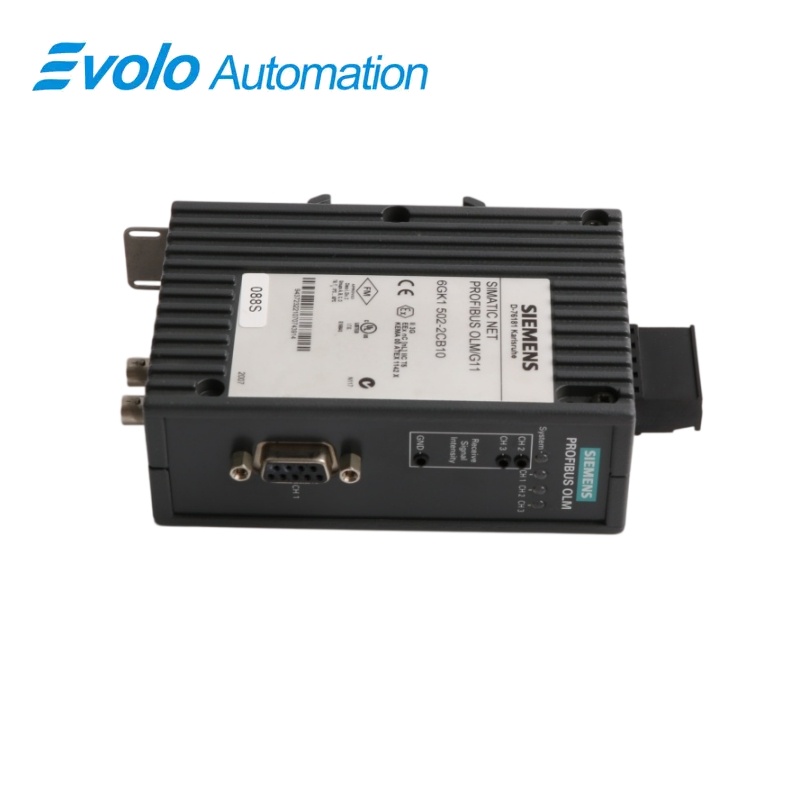

6GK1502-2CB10 وحدة ربط ضوئي «سيماتيك نت بروفيبوس أو إل إم/جي١١ إصدار ٣.١». وتضم واجهة كهربائية من نوع آر إس٤٨٥ ومقبسين بصريين من نوع بي إف أو سي لألياف زجاجية، ما يسمح بإنشاء حلقة ضوئية واحدة.

لتركيب حلقة واحدة من نظام سيبروتيك، تحدد شركة سيمنز رقم الطلب الخاص بهذه الوحدة وتوفر مصدر طاقة تشغيل بجهد ٢٤ فولت تيار مستمر. ويجب مطابقة نوع الألياف والميزانية البصرية ومعدل بروفيبوس مع الشبكة القائمة.

تركيز الطلب: تحويل من آر إس٤٨٥ إلى ألياف زجاجية لقطاع بروفيبوس ذي بنية حلقة واحدة.

الوظائف الرئيسية

واجهة القطاع الكهربائي

يتصل بقطعة واحدة من قطاع RS485 PROFIBUS عبر واجهة Sub-D ذات ٩ دبابيس.

وصلة حلقة ضوئية

يحتوي جهاز G11 على واجهة ضوئية واحدة من الألياف الزجاجية مع مقبسين BFOC.

تشخيص الشبكة

توفر عائلة OLM تلامس إشارة ومخرج اختبار ضوئي للفحوصات الخدمية.

المواصفات الرسمية

عائلة المنتج	SIMATIC NET PROFIBUS OLM
نوع الوحدة	OLM/G11 إصدار ٣.١
وسيلة الشبكة	RS485 والألياف الزجاجية الضوئية
الواجهات الكهربائية	منفذ واحد من نوع RS485
موصل RS485	موصل فرعي ذو ٩ دبابيس
الواجهات الضوئية	وصلة ألياف زجاجية واحدة
موصلات ضوئية	مقبسان BFOC/2.5
طوبولوجيا	حلقة ضوئية فردية
التغذية التشغيلية	24 فولت تيار مستمر
معدل بروفيبوس	من ٩,٦ كيلوبايت/ثانية إلى ١٢ ميغابايت/ثانية
معدل PROFIBUS PA	مدعوم بسرعة ٤٥,٤٥ كيلوبت/ثانية
اتصال الإشارات	مقدَّم
منفذ اختبار بصري	مقدَّم
فئة الحماية	IP40
درجة حرارة التشغيل	0 إلى +60 °م

المصدر الرسمي: تعليمات تشغيل جهاز أو إل إم لشبكة بروفيبوس من شركة سيمنز .

الأسئلة المتكررة

ما الدور الشبكي الذي يؤديه الطراز ٦جي كي ١٥٠٢-٢سي بي ١٠؟

يربط هذا الجهاز قطاع بروفيبوس يعمل على واجهة آر إس٤٨٥ بقطاع بصري من الألياف الزجاجية.

هل تم تصميم الطراز ٦جي كي ١٥٠٢-٢سي بي ١٠ لحلقة واحدة أم لحلقتين؟

رقم الطلب هذا مخصص لحلقة واحدة؛ أما جهاز أو إل إم المخصص لحلقتين فيتطلب رقم طلب مختلفًا.

ما الجهد الكهربائي المطلوب لتشغيل الطراز ٦جي كي ١٥٠٢-٢سي بي ١٠؟

يتطلب المحول مصدر تغذية تيار مستمر بجهد ٢٤ فولت.

أي موصل ألياف بصرية يجب التحقق منه بالنسبة للطراز ٦جي كي ١٥٠٢-٢سي بي ١٠؟

قم بمطابقة أسلاك الألياف الزجاجية المركَّبة مع منفذي التوصيل البصري BFOC.

ما موصل الطاقة الكهربائية المستخدم في وحدة 6GK1502-2CB10؟

يستخدم واجهة قطاع RS485 في وحدة OLM الإصدار ٣ موصل حافلة من نوع Sub-D ذو ٩ دبابيس.

كيف يمكن إرسال إشارة عطل من وحدة 6GK1502-2CB10؟

استخدم جهة الاتصال الإشارية المقدَّمة مع دائرة التشخيص الخاصة بالمصنع.

ما الذي يجب فحصه قبل استبدال وحدة 6GK1502-2CB10؟

تحقَّق من متغير G11، وهيكل الحلقة الواحدة، وموصلات الألياف، والطاقة الكهربائية المُورَّدة ومعدل انتقال PROFIBUS المُهيَّأ.

ملاحظات التوافق والطلب

قبل طلب وحدة 6GK1502-2CB10: تأكد من رقم الطلب الدقيق لوحدة OLM/G11 الإصدار ٣.١، ونوع الألياف الزجاجية، وسلكتي BFOC، وهيكل الحلقة الواحدة، وطاقة التغذية ٢٤ فولت تيار مستمر قبل الاستبدال.

قبل الطلب والتشغيل الأولي

• قارن رقم الطلب مع لوحة الأسماء المركَّبة من OLM/G11 إصدار ٣.١.
• أكِّد وجود قطاع واحد من RS485 PROFIBUS وواجهة واحدة من الألياف الزجاجية.
• تحقَّق من تغذية التيار المستمر ٢٤ فولت وميزانية الألياف البصرية.
• احفظ ترتيب الحلقة الواحدة وتوصيلات التوصيل الإشاري.
