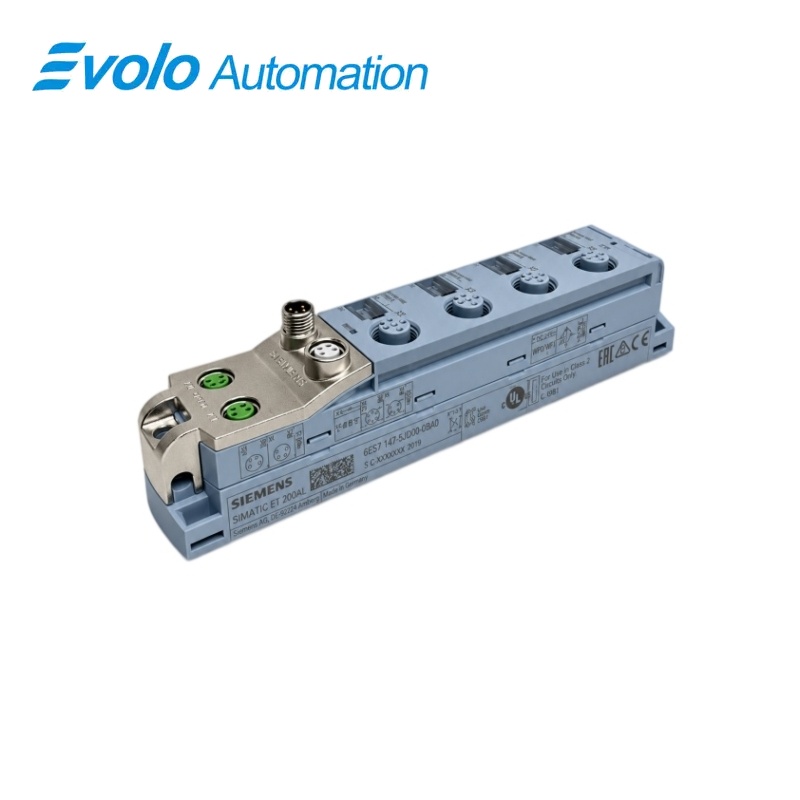

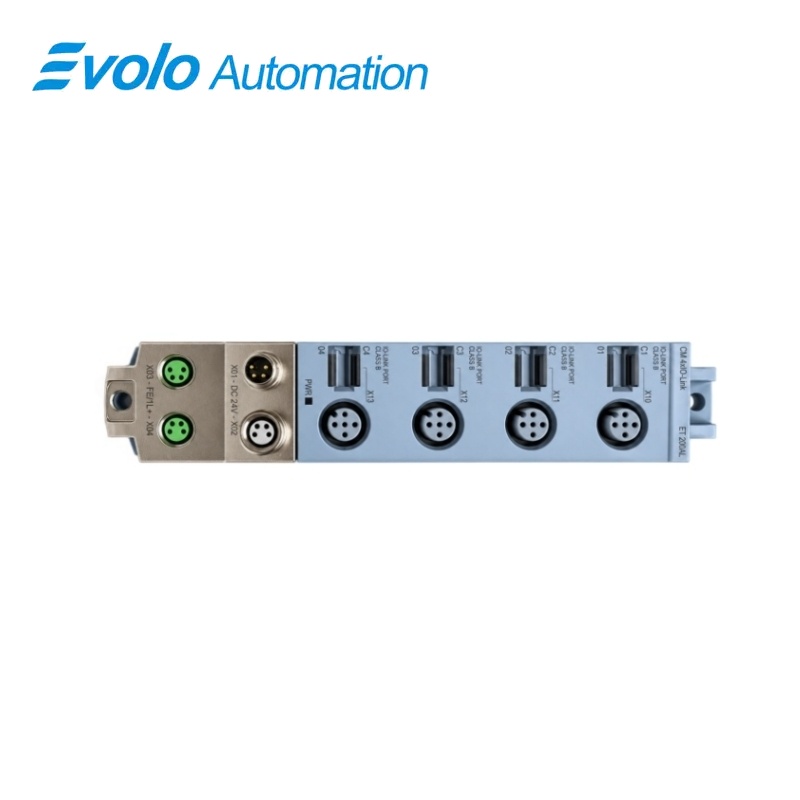

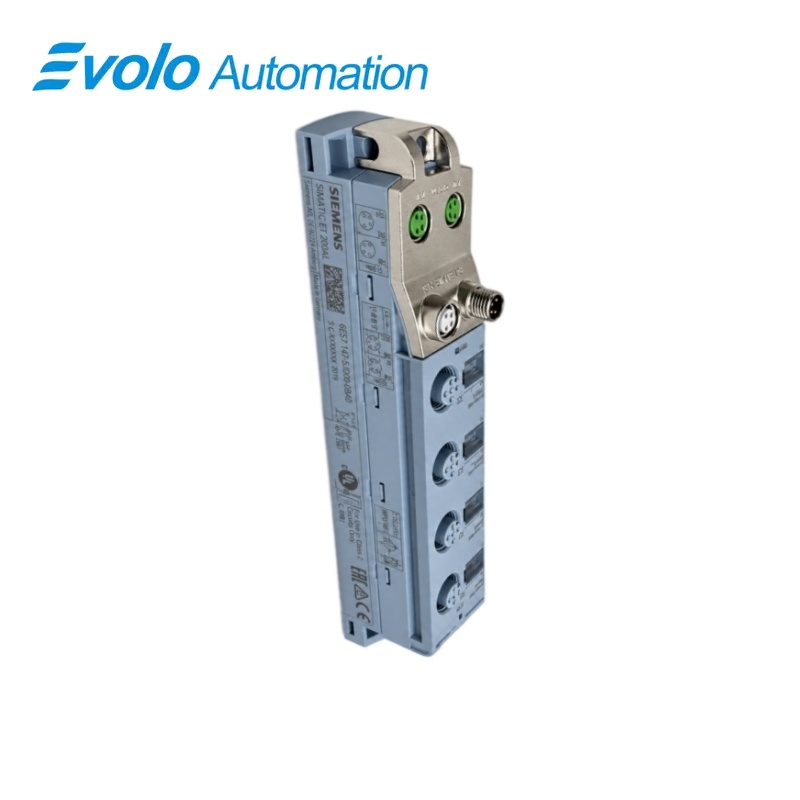

سيمنز 6ES7147-5JD00-0BA0 سيماتيك إي تي ٢٠٠أَل وحدة اتصال آي أو-لينك ٤×آي أو-لينك، ٤×إم١٢

نظرة عامة

سيمنز سيماتيك إي تي ٢٠٠أَل

6ES7147-5JD00-0BA0 سيماتيك إي تي ٢٠٠أَل وحدة اتصال آي أو-لينك ٤×آي أو-لينك، ٤×إم١٢

وصِّل أربعة أجهزة آي أو-لينك عبر منافذ إم١٢ وادمج بياناتها التشغيلية وبارامتراتها ومعلومات تشخيصها في محطة إي تي ٢٠٠أَل.

نظرة سريعة

العلامة التجارية	سيمنز
الطراز	6ES7147-5JD00-0BA0
نوع المنتج	وحدة اتصال آي أو-لينك
الوظيفة الأساسية	وصِّل الأجهزة الميدانية الذكية
التطبيق	محطات الإدخال/الإخراج الموزعة من طراز ET 200AL

أربع منافذ لأجهزة الحقل

يدعم كل منفذ M12 تشغيل تقنية IO-Link ووضعَي الإدخال/الإخراج القياسيين القابلين للتكوين.

مجموعات تغذية منفصلة

يُغذّي التوصيل 1L+ الإلكترونيات وأجهزة الاستشعار، بينما يُغذّي التوصيل 2L+ الدائرة الإضافية للجهاز.

تخزين معايير الجهاز

ذاكرة المعايير ودعم النسخ الاحتياطي من جانب المضيف يسهّلان استبدال الجهاز أو الوحدة.

نظرة عامة على المنتج

6ES7147-5JD00-0BA0 يوسّع محطة ET 200AL بأربع منافذ رئيسية لتقنية IO-Link لأجهزة الاستشعار والمشغّلات الذكية. وتتواصل أجهزة IO-Link الإصدار ١.٠ والإصدار ١.١ بسرعات COM1 أو COM2 أو COM3 عبر نفس تنسيق اتصال الحقل.

تتبادل الوحدة ما يصل إلى ٣٢ بايت من بيانات الإدخال و٣٢ بايت من بيانات الإخراج لكل منفذ، وتخزن معايير الجهاز وتوفر تشخيصات قابلة للتكوين بالنسبة لتغذية الطاقة واتصالات الحقل.

تركيز الطلب: تحقّق من نوع كل منفذ جهاز، وطول بيانات المعالجة، ومتطلبات تيار التغذية قبل تخصيص منافذ IO-Link.

الوظائف الرئيسية

دمج بيانات العمليات والتشخيص عبر بروتوكول آي أو-لينك

تدعم أربعة منافذ قابلة للتحكم في وقت واحد اتصالات آي أو-لينك وتشغيل مدخل رقمي أو مخرج رقمي قابل للتخصيص.

استعادة معايير الجهاز الميداني

ذاكرة معايير الجهاز بسعة ٢ كيلوبايت لكل منفذ، وكتلة الوظيفة آي أو-لينك ماستر تدعم نسخ معايير الجهاز احتياطيًّا لمهمات الخدمة.

إنشاء توصيلات حقلية موزَّعة

منافذ الحقل القياسية من نوع إم١٢ ومنافذ التغذية ووصلات إي تي من نوع إم٨ مناسبة لتوصيل المحطة المدمجة باستخدام كابل آي أو-لينك غير المدرَّع وبطول يصل إلى ٢٠ مترًا.

المواصفات الرسمية

سعة منافذ آي أو-لينك	أربعة منافذ قابلة للتحكم في وقت واحد؛ إصدار آي أو-لينك ١.٠ و١.١
سرعات الاتصال	٤.٨ كيلوباود لوضع الاتصال كوم١؛ ٣٨.٤ كيلوباود لوضع كوم٢؛ ٢٣٠ كيلوباود لوضع كوم٣
بيانات المعالجة لكل منفذ	إدخال بحجم ٣٢ بايت وإخراج بحجم ٣٢ بايت
حجم بيانات معالجة الوحدة	إدخال بحجم ١٣٢ بايت وإخراج بحجم ١٢٨ بايت
ذاكرة معايير الجهاز	٢ كيلوبايت لكل منفذ
جهد التغذية الاسمي والمدى المسموح به	١L+ و٢L+: ٢٤ فولت تيار مستمر، من ٢٠,٤ إلى ٢٨,٨ فولت تيار مستمر
تيار عدم التحميل	40 مللي أمبير
أقصى تيار تغذية	٤ أمبير من ١L+ و٤ أمبير من ٢L+
تيار إمداد المستشعرات	أقصى تيار إجمالي قدره ١,٤ أمبير عبر جميع المنافذ
منفذ باء إضافي للتغذية	أقصى تيار مجموعه ١,٦ أمبير عبر جميع المنافذ
تصنيف الإخراج الرقمي القياسي	أقصى تيار ١٠٠ ملي أمبير لكل قناة رقمية مُكوَّنة
الاستهلاك النموذجي للطاقة	2.6 W
أقصى طول لكابل آي أو-لينك	٢٠ مترًا، غير مدرع
اتصالات الحقل والتغذية	موصل أي/أو من نوع إم١٢ ذو ٥ أقطاب؛ موصل تغذية من نوع إم٨ ذو ٤ أقطاب؛ موصل إي تي من نوع إم٨ ذي ٤ دبابيس ومدرع
درجة حرارة التشغيل المحيطة	من −٣٠ إلى +٥٥ درجة مئوية
جهد الاختبار النوعي للعزل	707 فولت تيار مستمر
أبعاد الغلاف	٣٠ × ١٥٩ × ٤٠ مم (العرض × الارتفاع × العمق)
الوزن التقريبي	145 جم

المصدر الرسمي: دليل منتج شركة سيمنز والمواصفات الفنية

الأسئلة المتكررة

هل يمكن لوحدة 6ES7147-5JD00-0BA0 ربط أجهزة استشعار IO-Link الإصدار ١.٠ والإصدار ١.١ في محطة واحدة؟

نعم، الوحدة الرئيسية تدعم كلا الإصدارين من البروتوكول وتوفّر أربعة منافذ قابلة للاستخدام بشكل مستقل.

هل تدعم وحدة 6ES7147-5JD00-0BA0 مجموعات تغذية منفصلة للمعدات المتنقّلة؟

أقصى طول مسموح به لكابل غير مدرّع بين الوحدة وجهاز IO-Link هو ٢٠ مترًا.

هل يمكنني ضبط أحد المنافذ في وحدة 6ES7147-5JD00-0BA0 ليكون مخرجًا رقميًّا عاديًّا؟

نعم، يمكن للمنفذ العمل في الوضع DQ مع أقصى تيار خرج يبلغ ١٠٠ مللي أمبير.

كم عدد بايتات بيانات العمليات التي يجب أن أخصصها لكل منفذ في وحدة 6ES7147-5JD00-0BA0؟

يدعم كل منفذ ما يصل إلى ٣٢ بايتًا من بيانات الإدخال و٣٢ بايتًا من بيانات الإخراج.

ما إصدارات برنامج STEP 7 التي يمكنها ضبط وحدة 6ES7147-5JD00-0BA0؟

الضبط متاح بدءًا من برنامج TIA Portal الإصدار ١٣ SP1 أو برنامج STEP 7 الإصدار ٥.٥ SP4 Hotfix ٣.

كَيْفَ يُمْكِنُنِي نَسْخُ التَّعْرِيفِ الرَّئِيسِيِّ احْتِيَاطِيًّا قَبْلَ اسْتِبْدَالِ الْوَحْدَةِ 6ES7147-5JD00-0BA0؟

اسْتَخْدِمْ كُتْلَةَ الدَّالَّةِ IO_LINK_MASTER لِنَسْخِ مَعَلَّمَاتِ الْوَحْدَةِ الرَّئِيسِيَّةِ احْتِيَاطِيًّا.

مَا الْحَدُّ الْأَقْصَى لِلتَّغْذِيَةِ الْكَهْرَبَائِيَّةِ عِنْدَ تَوصِيلِ أَجْهِزَةِ الْمَنْفَذِ B بِالْوَحْدَةِ 6ES7147-5JD00-0BA0؟

التَّغْذِيَةُ الْإِضَافِيَّةُ لِلْأَجْهِزَةِ الْمُتَّصِلَةِ بِالْمَنْفَذِ B مَحْدُودَةٌ بِتَيَّارٍ إِجْمَالِيٍّ قَدْرُهُ ١,٦ أَمْبِيرٍ عَلَى جَمِيعِ الْمَنَافِذِ.

ملاحظات التوافق والطلب

قَبْلَ طَلَبِ الْوَحْدَةِ 6ES7147-5JD00-0BA0: اخْتَرْ أَجْهِزَةَ IO-Link وَكَابِلَاتِ M12 لِلتَّوصِيلَاتِ الْمَطْلُوبَةِ بِالْمَنْفَذِ A أَوِ الْمَنْفَذِ B، ثُمَّ تَأَكَّدْ مِنْ تَوْزِيعِ مَجْمُوعَتَيِ التَّغْذِيَةِ وَتَوْزِيعِ بَيَانَاتِ الْمُعَالَجَةِ فِي الْوَحْدَةِ التَّحَكُّمِيَّةِ.

قَائِمَةُ التَّفَقُّهِ فِي التَّوَافُقِ لِلْوَحْدَةِ 6ES7147-5JD00-0BA0

• خُصِّصْ ١٣٢ بَايتًا لِلْمُدْخَلَاتِ وَ١٢٨ بَايتًا لِلْمُخْرَجَاتِ عِنْدَ اسْتِعْمَالِ النِّطَاقِ الْكَامِلِ لِبَيَانَاتِ الْوَحْدَةِ.
• احْفَظْ تَيَّارَ الْمُسْتَقِيمَاتِ وَتَيَّارَ الْأَجْهِزَةِ الْإِضَافِيَّةِ دَاخِلَ حُدُودِهِمَا الْإِجْمَالِيَّةِ الْمُنْفَصِلَةِ.
• اسْتَعْمِلْ إِصْدَارَ GSD ٥ أَوْ GSDML إِصْدَارَ V2.3.1 الْمَطْلُوبَ عِنْدَ اسْتِعْمَالِ هَنْدَسَةِ GSD.
• تخطيط نسخ احتياطي رئيسي وتعامل مع معايير الجهاز قبل استبدال الوحدة.
