وحدة سيمنز سيماتيك إي تي ٢٠٠ أس بي إتش إيه أي ١٦×آي هارت، الطراز ٦دل١١٣٤-٦ته٠٠-٠به١
الشركة المصنِّعة: سيمنز
الحالة: جديد تمامًا
مدة التوصيل: متوفر في المخزون
المصدر: ألمانيا
الضمان: ١٢ شهرًا
بريد إلكتروني: [email protected]
واتساب: +86-18150117685
- نظرة عامة
- نظرة عامة على المنتج
- الوظائف الرئيسية
- المواصفات الرسمية
- الأسئلة الشائعة
- ملاحظات التوافق والطلب
- النماذج الأكثر رواجًا
- النَّوْعِيَّاتُ المُوصَى بِهَا
نظرة عامة
SIEMENS · SIMATIC ET 200SP HA

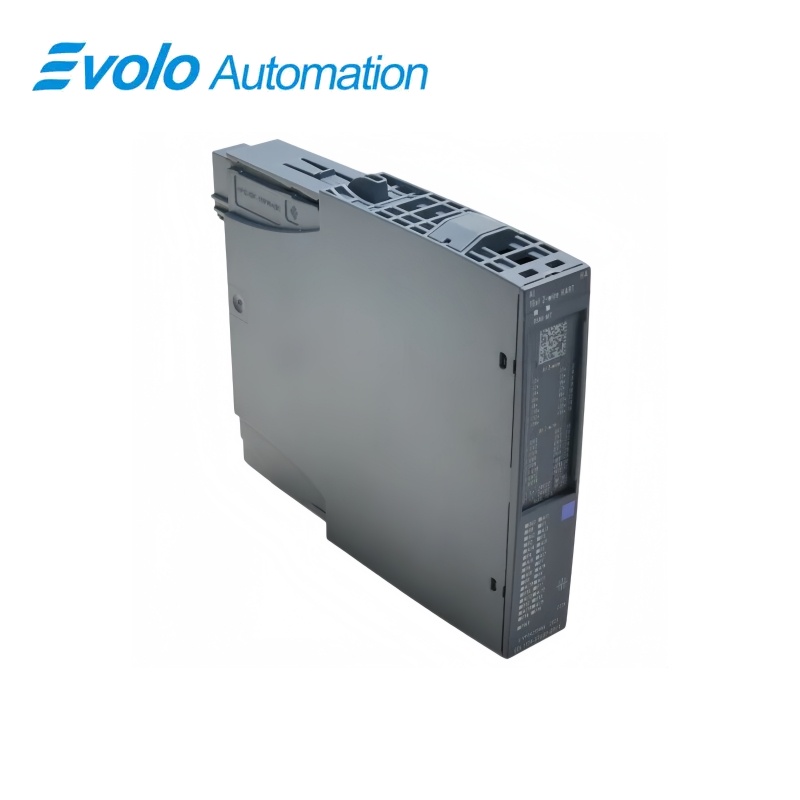

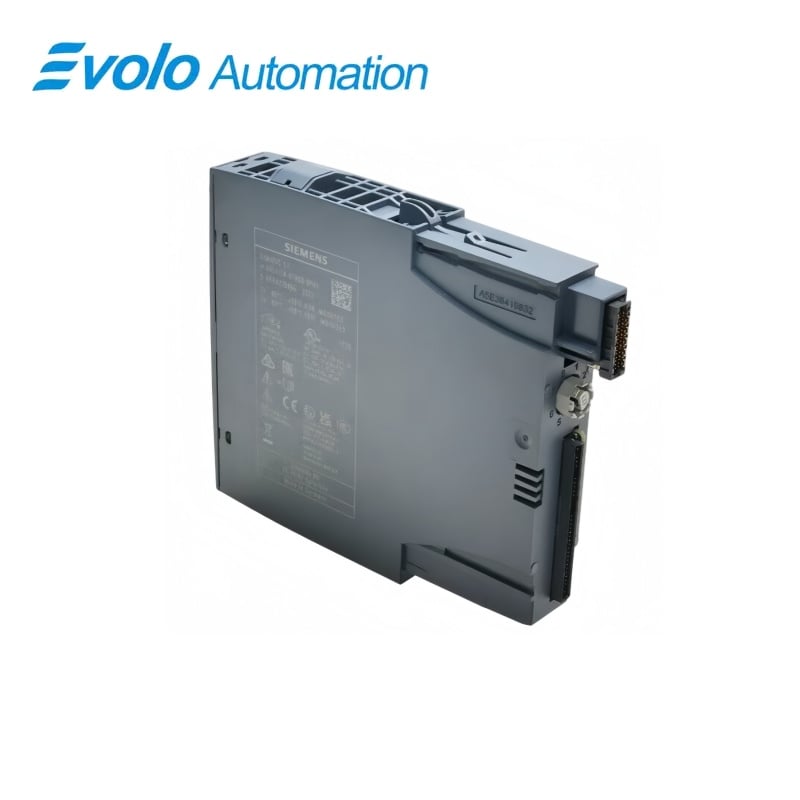

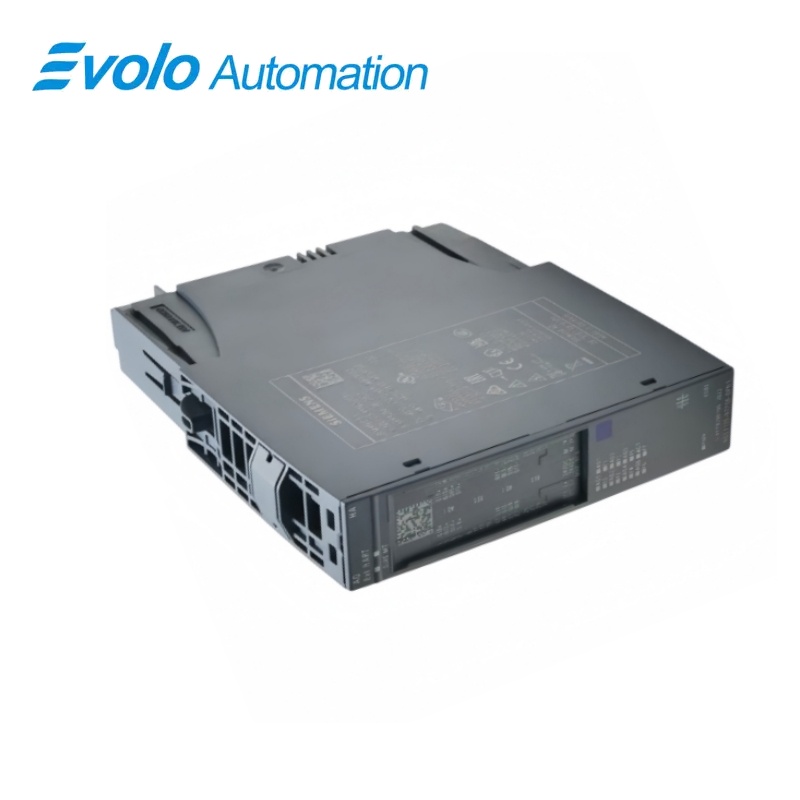

وحدة إدخال تيار تناظرية هارت SIMATIC ET 200SP HA AI 16xI، الطراز 6DL1134-6TH00-0PH1
توفر وحدة الإدخال التناظرية هارت ذات القناة التيارية المزدوجة SIMATIC ET 200SP HA AI 16xI ستَّ عشرة قناة لإدخال التيار، وتحويلًا بدقة ١٦ بت، وتشخيصًا لكل قناة، وإعادة تعيين المعايير أثناء التشغيل.
نظرة سريعة
| العلامة التجارية | سيمنز |
|---|---|
| الطراز | 6DL1134-6TH00-0PH1 |
| نوع المنتج | وحدة إدخال تناظرية هارت ذات ستَّ عشرة قناة |
| الوظيفة الأساسية | تستقبل إشارات تيار مكوَّنة من سلكين عددها ستَّ عشرة، وتتبادل بيانات هارت |
| التطبيق أو السلسلة المتوافقة | محطات الإدخال/الإخراج العملية ET 200SP HA باستخدام محولات التيار المزوَّدة بتقنية هارت |
تحديد دقيق
قارن الطراز 6DL1134-6TH00-0PH1 حرفًا بحرف، وتأكد من صحة التسمية الكاملة لوحدة إدخال التيار التناظرية هارت SIMATIC ET 200SP HA AI 16xI.
ترتيب الواجهة
تحقق من مصدر التغذية المُركَّب، والمنافذ، ووصلات الحقل، والملحقات المطلوبة قبل توصيل الوحدة البديلة.
فحص التهيئة
احفظ مشروع الهندسة المعتمد، ومعايير الشبكة، وبيانات التطبيق المستخدمة في النظام المُركَّب.
نظرة عامة على المنتج
توفر وحدة الإدخال التناظرية هارت ذات القناة التيارية المزدوجة SIMATIC ET 200SP HA AI 16xI ستَّ عشرة قناة لإدخال التيار، وتحويلًا بدقة ١٦ بت، وتشخيصًا لكل قناة، وإعادة تعيين المعايير أثناء التشغيل.
تقلِّل المدخلات التيارية المكوَّنة من سلكين وعددها ستَّ عشرة عدد الوحدات في محطات الإدخال/الإخراج العملية. وتدعم اتصالات هارت أجهزة الإرسال الميدانية الذكية المتوافقة. وتدعم بيئات الهندسة الحالية PCS 7 وPCS neo وSTEP 7 وGSDML هذه الوحدة.
الوظائف الرئيسية
كثافة قنوات عالية
تقلِّل المدخلات التيارية المكوَّنة من سلكين وعددها ستَّ عشرة عدد الوحدات في محطات الإدخال/الإخراج العملية.
هارت متكامل
يدعم اتصال هارت أجهزة الإرسال الميدانية الذكية المتوافقة.
دعم هندسي من ها
يتم دعم الوحدة بواسطة بي سي إس ٧ الحالية، وبي سي إس نيو، وستيب ٧، وبيئات الهندسة جي إس دي إم إل.
المواصفات الرسمية
| إصدار البرامج الثابتة | الإصدار ١.١ |
|---|---|
| تحديث البرامج الثابتة | مدعوم |
| بيانات التعريف | الفحص والصيانة من المستوى 0 إلى المستوى 3 |
| قاعدة تيا بورتال | V16 |
| قاعدة ستيب ٧ | ف٥.٦ |
| قاعدة بي سي إس ٧ | V9 |
| قاعدة بي سي إس نيو | V3 |
| معيار جي إس دي إم إل | الإصدار ٢.٣ |
| ازدواجية الموديول | مدعوم مع ترتيب طرفية م١ |
| إِعَادَةُ التَّعْرِيفِ فِي حَالَةِ التشْغِيلِ | مدعوم |
| الجهد المُقدَّر للتغذية | 24 فولت DC |
| نطاق التغذية المسموح به | من 19.2 إلى 28.8 فولت تيار مستمر |
| حماية من عكس الاستقطاب | مدعوم |
| استهلاك التيار دون أجهزة الاستشعار | 80 مللي أمبير |
| فقدان القوة | 4.5 واط |
| قنوات الإدخال التماثلية | 16 |
| اتصال المحول | تيار ثنائي السلك |
| اتصال هارت | مدعوم |
| الدقة | ١٦ بت |
| الدقة الأساسية | ±0.1% |
الأسئلة الشائعة
كم عدد قنوات الإدخال التيارية التي يوفّرها النموذج ٦دي إل١١٣٤-٦ث هـ٠٠-٠ف إتش١؟
تتوفر ستة عشر قناة إدخال تناظرية.
هل يمكن للنموذج ٦دي إل١١٣٤-٦ث هـ٠٠-٠ف إتش١ الاتصال بمُرسِلات هارت؟
نعم؛ يدعم الاتصال بهارت عبر قنوات الإدخال التيارية.
هل يمكن تغيير المعاملات أثناء تشغيل وحدة 6DL1134-6TH00-0PH1؟
نعم؛ يُدعم إعادة ضبط المعاملات أثناء التشغيل.
ما نوع توصيل الإشارات المخصصة لوحدة 6DL1134-6TH00-0PH1؟
الوحدة مصممة لمُرسِلات التيار ذات السلكين.
ما دقة التحويل التي توفرها وحدة 6DL1134-6TH00-0PH1؟
يتم تحويل القيم التناظرية بدقة ١٦ بت.
هل يمكن استخدام وحدة 6DL1134-6TH00-0PH1 في ترتيب إدخال/إخراج احتياطي؟
نعم؛ يُدعم التكرار في الوحدة باستخدام ترتيب طرفية M1 المحدد.
ما الذي يجب حفظه قبل استبدال وحدة 6DL1134-6TH00-0PH1؟
يجب حفظ معاملات القنوات، ومدى القياسات، وتعيينات HART، وإعدادات التكرار، ومشروع التحكم في العمليات.
ملاحظات التوافق والطلب
قائمة التحقق من التوافق
- يجب أن تتطابق ترتيب كتل الطرفية المُركَّبة (H1، M1، N0، H0 أو M0) تمامًا.
- احفظ نسخة احتياطية من نطاق كل قناة وعنوان HART وكل معلَّمة تشخيصية.
- تحقَّق من زوج التكرار والتكوين المعتمد للأجهزة الخاصة بنظام PCS 7 أو PCS neo.
