نظرة عامة
مكان المنشأ: |
الولايات المتحدة الأمريكية |
اسم العلامة التجارية: |
جنرال |
رقم النموذج: |
IC220PWR013 |
تفاصيل التغليف: |
أصلي جديد مختوم من المصنع |
مدة التسليم: |
5-7 أيام |
شروط الدفع: |
T/T |
القدرة الإنتاجية: |
متوفر في المخزون |
المواصفات الفنية
|
اسم المنتج: |
IC220PWR013 |
|
نوع الوحدة: |
طرفية طاقة VersaPoint |
|
الأبعاد: |
1.3 × 7 × 12 سم |
|
الوزن: |
0.06 كجم |
|
درجة حرارة التشغيل: |
-25°م إلى +55°م (-13°ف إلى +131°ف) |
|
درجة حرارة التخزين: |
-25°م إلى +85°م (-13°ف إلى +185°ف) |
|
رطوبة التشغيل: |
75% في المتوسط (القياس المطلوب >85%) |
|
رطوبة التخزين: |
75% في المتوسط (القياس المطلوب >85%) |
|
درجة الحماية: |
IP20 (IEC 60529) |
|
فئة الحماية: |
الفئة 3 (VDE 0106 / IEC 60536) |
|
طاقة الاتصالات (UL): |
7.5 فولت تيار مستمر |
|
استهلاك التيار الحالي للحافلة المحلية: |
25 مللي أمبير (كحد أقصى) |
|
استهلاك الطاقة للحافلة المحلية: |
٠٫١٩ واط (أقصى حد) |
|
الطاقة الرئيسية (UM): |
24 فولت تيار مستمر (اسمي) |
|
استهلاك التيار الاسمي: |
4.0 أمبير |
|
أقصى إجمالي تيار (مُوصِلات الجهد): |
6.3 A |
|
تيار الوحدة الاسمي: |
4.0 أمبير |
|
التسامح: |
+10% |
الوصف

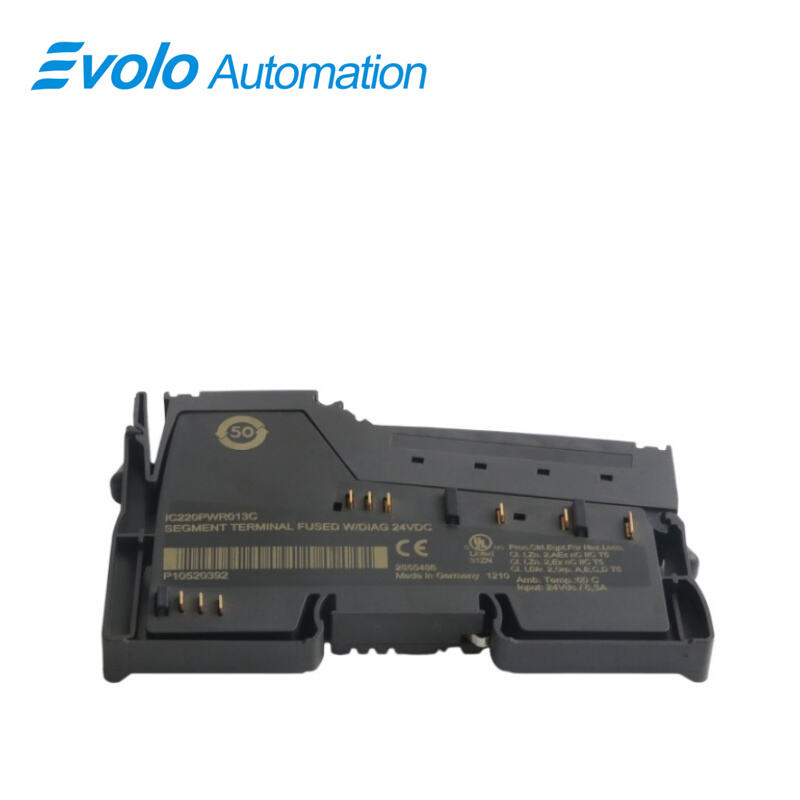

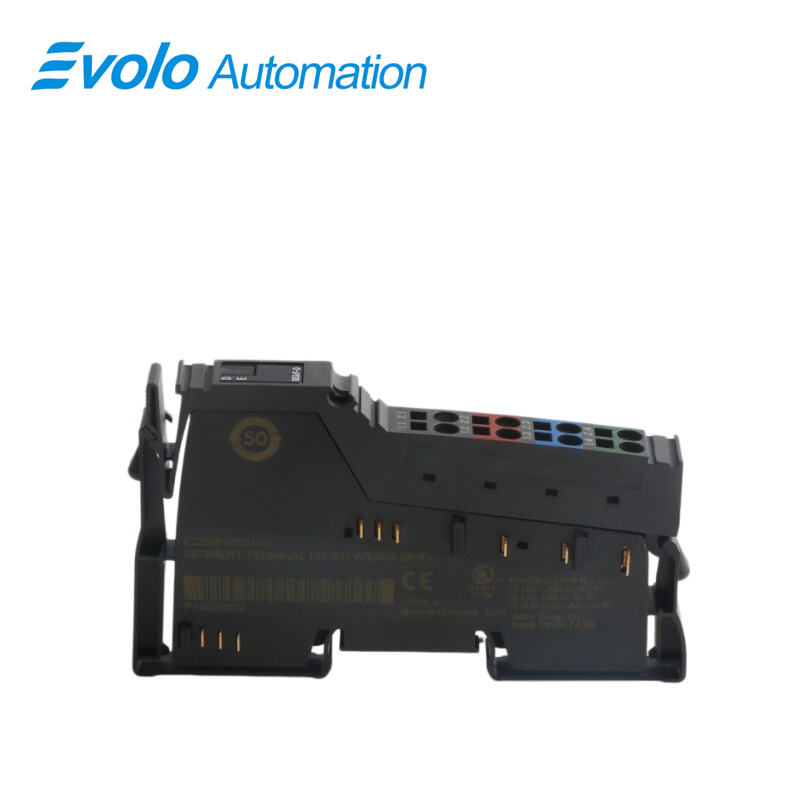

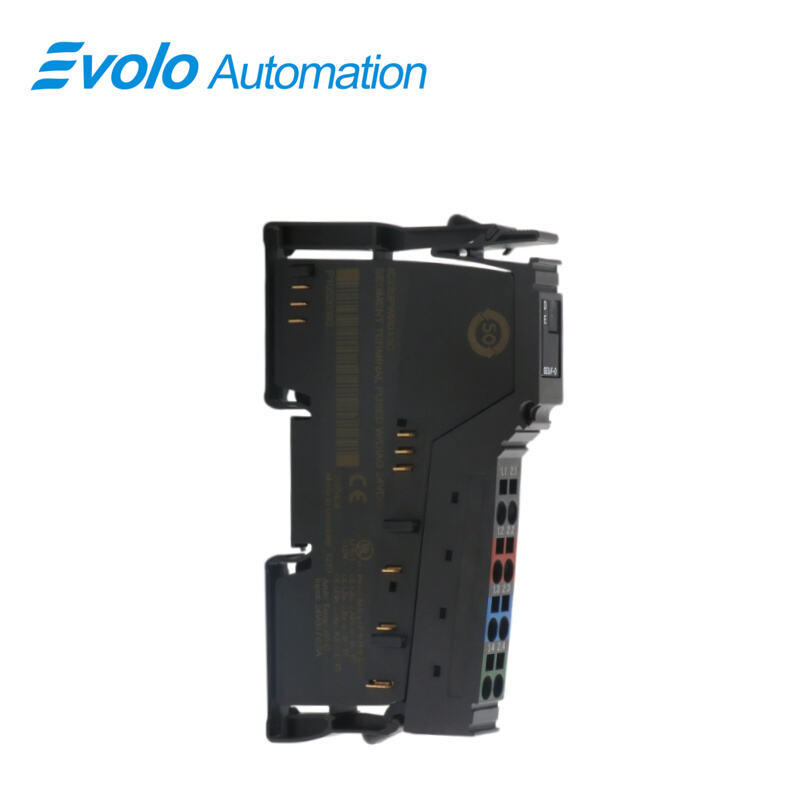

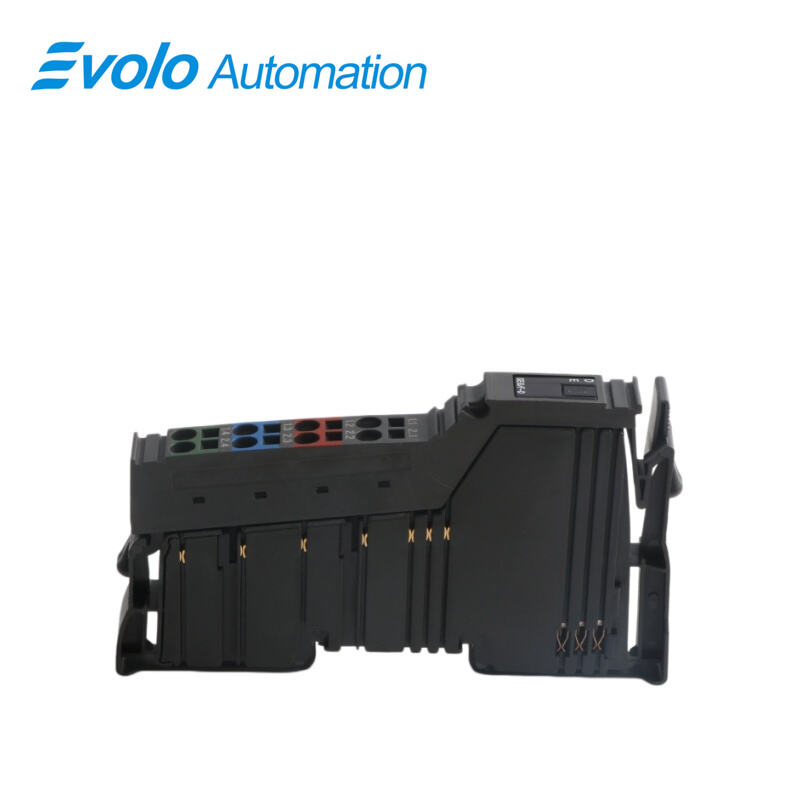

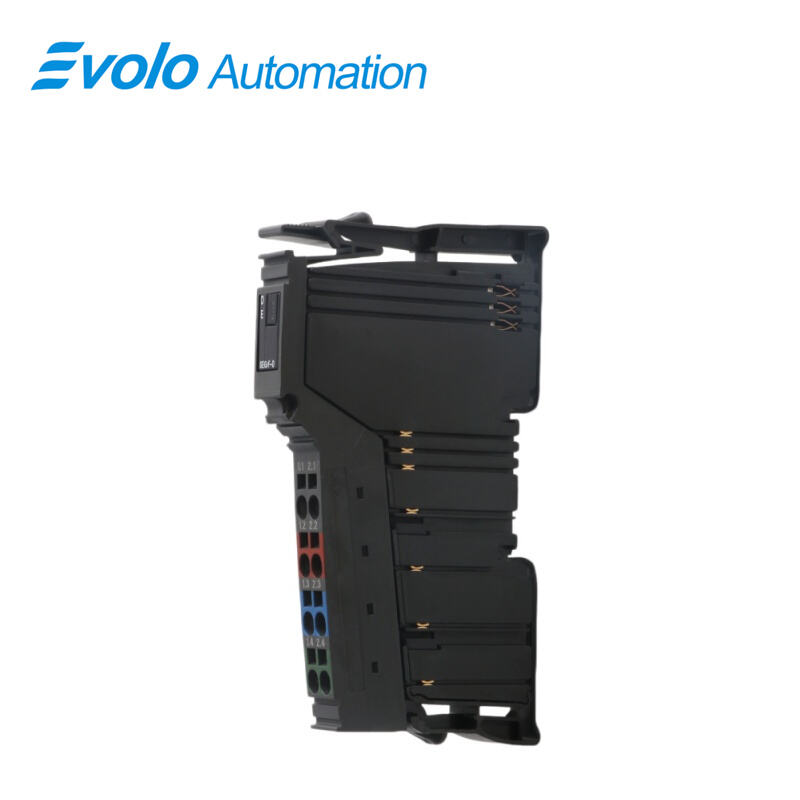

تُستخدم وحدة طرفية الحافلة المجزأة IC220PWR013 لإنشاء دائرة جزئية محمية (دائرة مجزأة) داخل الدائرة الرئيسية. ولا تُستخدم هذه الوحدة لتزويد الطاقة، ولا تحتوي على عناصر لحماية عكس الاستقطاب أو فرط الجهد. وتضم هذه الوحدة صمامًا ضوئيًّا (LED) لتشخيص حالة الحافلة، وتوفر بيانات إدخال تشير إلى وجود جهد التغذية وحالة الفيوز.
التطبيقات
ورش لحام السيارات/التجميع: تُستخدم لفصل مصادر طاقة أجهزة الاستشعار عن مصادر طاقة المحركات (مثل صمامات الملف اللولبي)، مما يسمح بقطع الطاقة الخارجة دون فقدان الإشارة الداخلة بعد الضغط على زر "إيقاف الطوارئ".
مصانع أشباه الموصلات والتصنيع الدقيق: توفر حماية مستقلة من الحمل الزائد وإدارة تصنيف التيارات لكل قسم وظيفي في خطوط التجميع متعددة المحطات.
مصانع تغليف الأغذية: تُستخدم في تخطيطات قضبان التوجيه الطويلة متعددة الوحدات كوحدة «تغذية كهربائية وسيطة» عندما يكون انخفاض الجهد كبيرًا جدًّا.
المزايا
الإنشاء التلقائي لدائرة قطاع داخل الدائرة الرئيسية
دائرة قطاع محمية بواسطة فيوز داخلي
مؤشرات التشخيص الضوئية
بيانات الإدخال التشخيصية
العزل الكهربائي
للتوفير العزل الكهربائي بين مستوى المنطق ومنطقة المدخلات/المخرجات (I/O)، يجب تغذية هاتين المنطقتين من وحدة واجهة الشبكة (NIU)، أو من كلٍّ من وحدة واجهة الشبكة (NIU) ووحدة طرفية التغذية الكهربائية باستخدام مصادر طاقة منفصلة. ولا يُسمح بتوصيل وحدات إمداد الطاقة معًا في نطاق الجهد 24 فولت. لمزيد من المعلومات التفصيلية، راجع الدليل الإرشادي للمستخدم.
أجهزة السلامة
1. الحمل الزائد/القصور الكهربائي في دائرة القطاع: فيوز بمقاس 5 × 20 وبتيار 6.3 أمبير من النوع البطيء الانفجار. ويمكنك أيضًا إضافة فيوزات ذات قيم أخرى، شريطة أن تكون من النوع البطيء الانفجار وبتيار أعلى من 2 أمبير. وأقصى قيمة مسموح بها للفيوز لا يجب أن تتجاوز 6.3 أمبير.
2. زيادة الجهد: المكونات الموجودة في وحدة واجهة الشبكة (NIU) أو وحدة الطرفية الكهربائية.
3. الحماية من عكس الاستقطاب: المكونات الموجودة في وحدة واجهة الشبكة (NIU) أو وحدة الطرفية الكهربائية.
الأسئلة الشائعة
س: ما هو IC220PWR013؟
ج: إنه طرف تغذية كهربائية من سلسلة VersaPoint.
س: ما وسائل الشحن المستخدمة لوحدة IC220PWR013؟
ج: تُستخدم شركات الشحن الكبرى مثل FedEx وDHL وUPS أساسًا لتوصيلها عالميًّا.
س: هل تقدمون ضمانًا كخدمة قياسية؟
ج: نقدّم ضمانًا كاملاً لمدة 12 شهرًا لوحدة IC220PWR013. وإذا ظهرت أي مشكلات خلال 12 شهرًا من تاريخ التسليم، فيمكنك الاتصال بفريقنا للحصول على الإرشادات والدعم.
س: كيف أتحقق من سعر وتوفر وحدة IC220PWR013؟
ج: يُرجى التواصل مع جون يانغ للبيع عبر الرقم +86-18150117685 أو طلب عرض أسعار.
