كابل امتداد طراز 330930-065-05-05 من سلسلة 3300 NSv

نظرة عامة

مكان المنشأ:	الولايات المتحدة الأمريكية
اسم العلامة التجارية:	بنتلي نيفادا
رقم الموديل:	330930-065-05-05
تفاصيل التغليف:	أصلي جديد مختوم من المصنع
مدة التسليم:	5-7 أيام
شروط الدفع:	T/T
القدرة الإنتاجية:	متوفر في المخزون

تفاصيل سريعة

الوصف

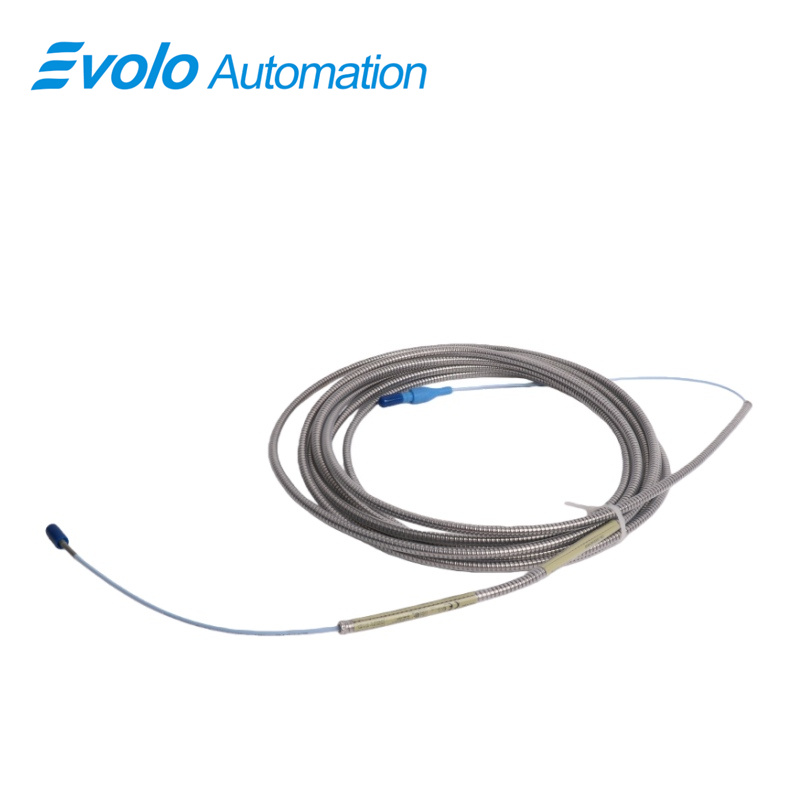

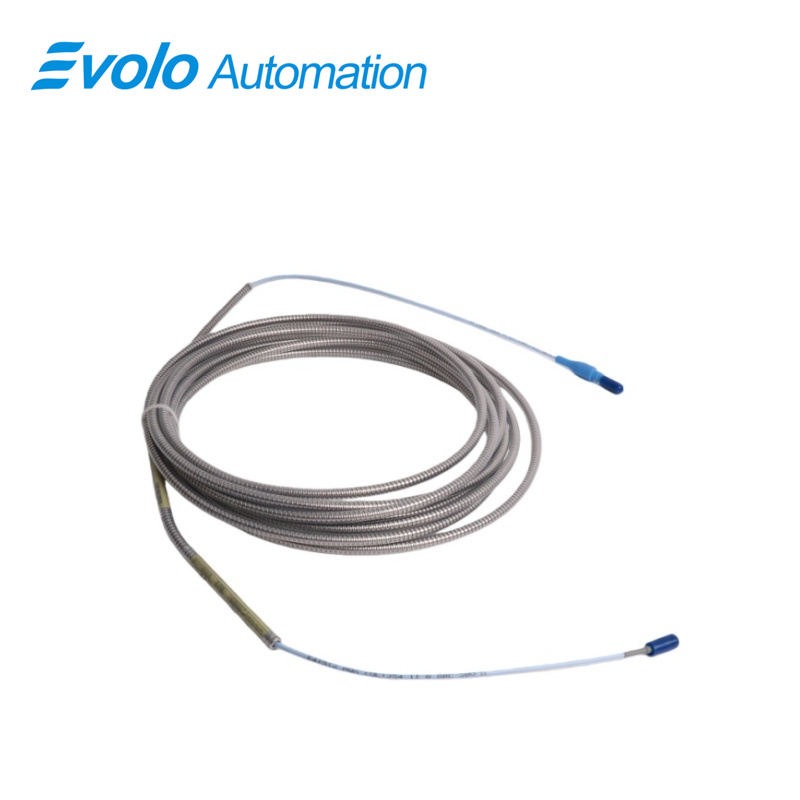

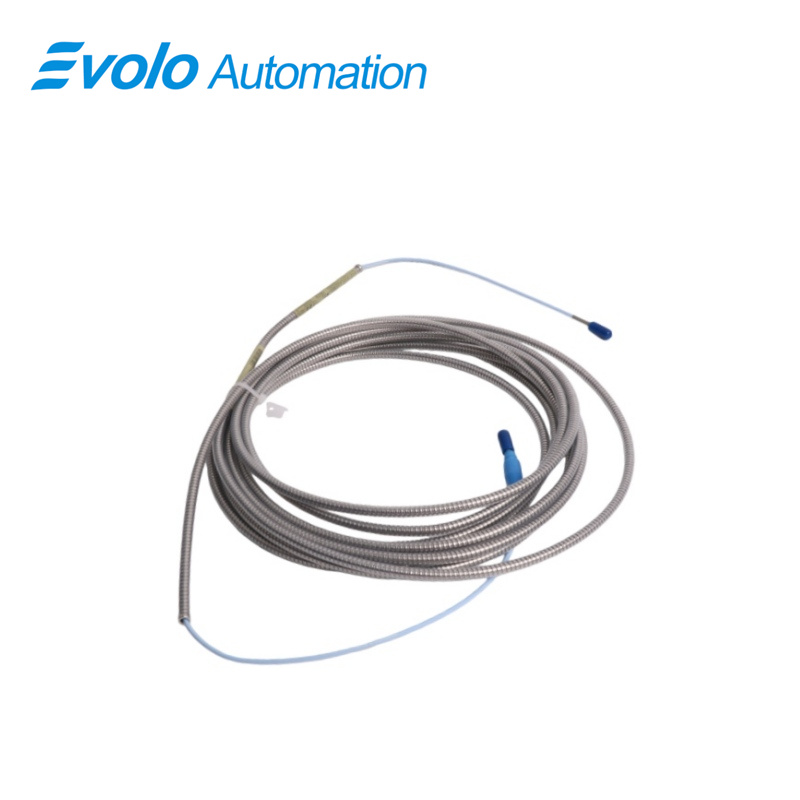

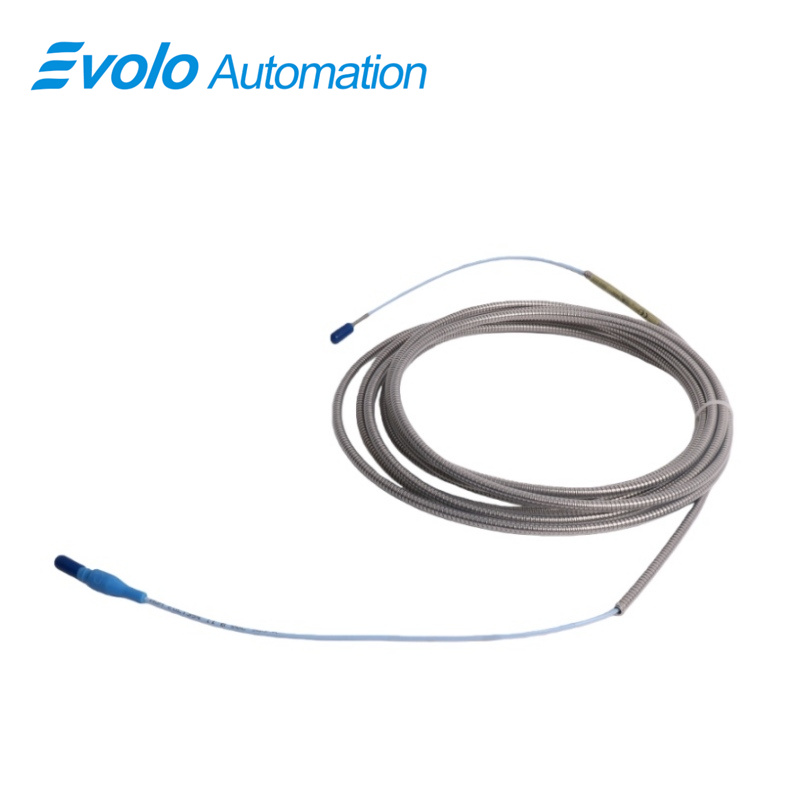

ال كابل امتداد طراز 330930-065-05-05 من سلسلة 3300 NSv هو كابل بطول ٦٫٥ أمتار (٢١٫٣ قدمًا) مصمم للاستخدام مع مجسات الاقتراب من طراز 3300 NSv في أنظمة مراقبة الآلات الأوتوماتيكية. ويتميز هذا الكابل بدروع من الفولاذ المقاوم للصدأ، وموصلات من نوع ClickLoc مزودة بواقي للموصلات، وبغياب غلاف من مادة FEP، ما يضمن انتقال الإشارات بشكل آمن في آلات المحامل ذات الأفلام السائلة والمضخّمات ومناطق التركيب الضيقة. ويدعم الكابل التوصيل الميداني لأسلاك تتراوح مساحتها العرضية بين ٠٫٢ و١٫٥ مم² (من العيار الأمريكي AWG ١٦ إلى ٢٤) أو بين ٠٫٢٥ و٠٫٧٥ مم² عند استخدام الطرفيات (Ferrules)، ويتميّز بمقاومة خرج تبلغ ٥٠ أوم وحساسية تغذية أقل من ٢ مللي فولت لكل تغيُّر فولتي واحد. وتتراوح درجات الحرارة التشغيلية ودرجات حرارة التخزين من -٥٢°م إلى +١٧٧°م، بينما توفر المجسّة المتصلة من طراز NSv مدى خطيًّا قدره ١٫٥ مم (٦٠ ميل)، مع فجوة موصى بها قدرها ١٫٠ مم لقياسات دقيقة لمواقع الأجزاء الشعاعية والمحورية. وقد حصل هذا الكابل على موافقة وفق معايير متعددة، كما يتكامل بسهولة مع أنظمة مراقبة الحالة القائمة على وحدات التحكم المنطقية المبرمجة (PLC) أو أنظمة التحكم الموزَّعة (DCS) أو أنظمة التحكم والإشراف (SCADA)، ويدعم استقبال إشارات Keyphasor وإشارات جهاز قياس السرعة (Tachometer). وتساعد هيكلته القوية وواقيات الموصلات على تشغيله لفترات طويلة في البيئات الصناعية الأوتوماتيكية. كابل امتداد طراز 330930-065-05-05 من سلسلة 3300 NSv الكابل كابل امتداد طراز 330930-065-05-05 من سلسلة 3300 NSv كابل

التطبيقات

قياس الاهتزاز الشعاعي على الأعمدة الصغيرة
ال كابل امتداد طراز 330930-065-05-05 من سلسلة 3300 NSv يُرسل إشارات استشعار دقيقة لقياس الاهتزاز الشعاعي على الأعمدة التي يقل قطرها عن ٥١ مم (٢ بوصة)، مما يمكّن من المراقبة الآلية للمكونات الدوارة الحرجة.

كشف الموضع المحوري (الدفع)
تُستخدم مع مجسات الاقتراب من طراز 3300 NSv وتسمح كابل التمديد بالقياس الدقيق لموضع المحور على الأهداف المسطحة التي يقل قطرها عن ١٥ مم (٠٫٦ بوصة)، ويدعم ذلك التحكم الآلي في الموقع داخل الضواغط والتوربينات.

نقل إشارة كايفازور
ال كابل امتداد طراز 330930-065-05-05 من سلسلة 3300 NSv ينقل إشارات المرجع الطوري من أجهزة الاستشعار NSv إلى أنظمة PLC أو SCADA بشكلٍ موثوق، مما يمكّن من المراقبة الآلية للسرعة والتناسق الزمني.

المواصفات

الميزة التنافسية

صداقة إشارة عالية
وبمقاومة خرج تبلغ ٥٠ أوم وحساسية تغذية أقل من ٢ مللي فولت، فإن كابل امتداد طراز 330930-065-05-05 من سلسلة 3300 NSv يقدّم قياسات دقيقة وقابلة للتكرار لأنظمة الأتمتة.

نطاق درجة حرارة واسع
يعمل في نطاق درجات حرارة يتراوح بين -٥٢°م و+١٧٧°م، والـ كابل امتداد طراز 330930-065-05-05 من سلسلة 3300 NSv يعمل في ظروف صناعية قاسية دون التأثير على أداء جهاز الاستشعار.

تكامل النظام seemless
متوافق تمامًا مع مجسات الاقتراب من طراز 3300 NSv ووحدات التحكم الآلية، ما يسمح بالتركيب السريع وتقليل وقت الإعداد.

المدى الطويل للتركيبات المدمجة
ويبلغ طوله ٦٫٥ متر، ما يدعم التركيب في الحالات التي تمنع فيها القيود المكانية الاتصال المباشر بين جهاز الاستشعار والمستشعر، وهو مثالي لمحامل الأفلام السائلة وعلب الماكينات الصغيرة.
