نظرة عامة
مكان المنشأ: |
الولايات المتحدة الأمريكية |
اسم العلامة التجارية: |
بنتلي نيفادا |
رقم الموديل: |
330930-065-05-00 |
تفاصيل التغليف: |
أصلي جديد مختوم من المصنع |
مدة التسليم: |
5-7 أيام |
شروط الدفع: |
T/T |
القدرة الإنتاجية: |
متوفر في المخزون |
تفاصيل سريعة
|
خيار طول الكابل: |
6.5 متر (21.3 قدم) |
|
خيار الموصل والكابل: |
بدرع من الفولاذ المقاوم للصدأ، بدون غلاف FEP، مع واقي موصل |
|
خيار اعتماد الجهة الرقابية: |
غير مطلوب |
|
الأبعاد: |
28x26x3سم |
|
الوزن: |
0.55KG |
الوصف

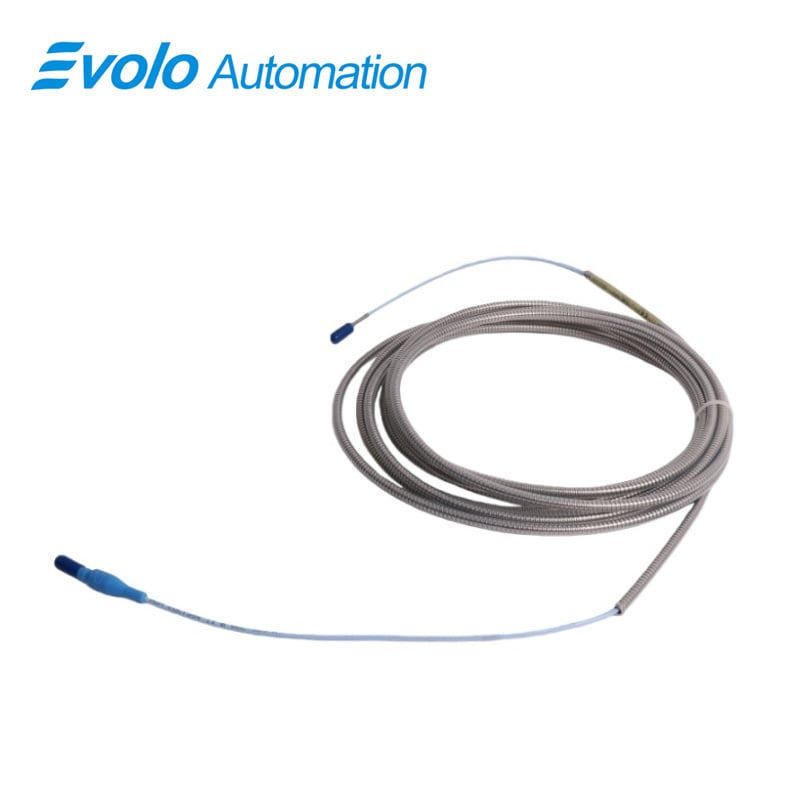

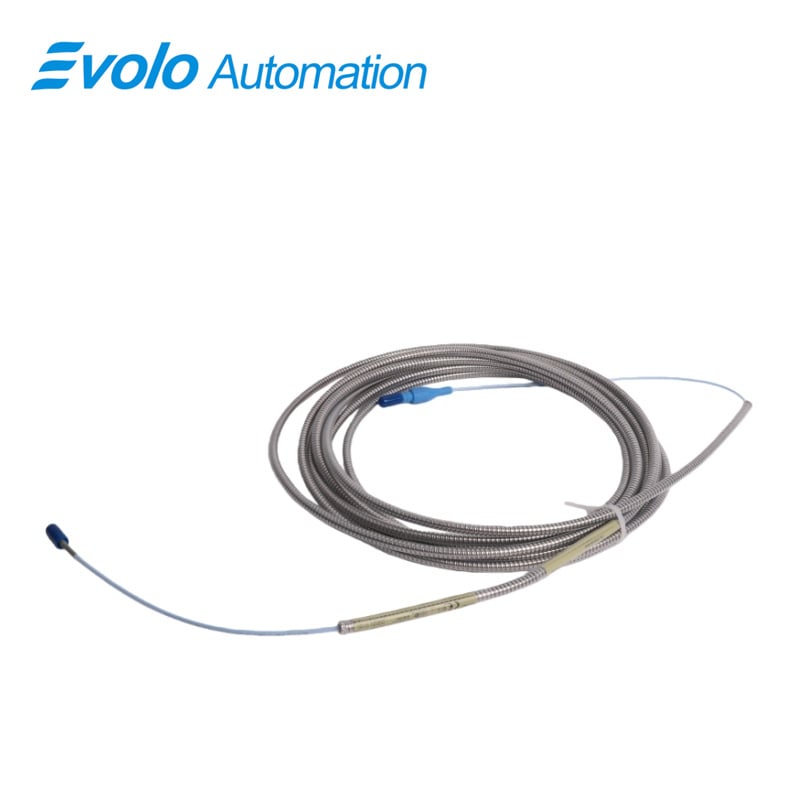

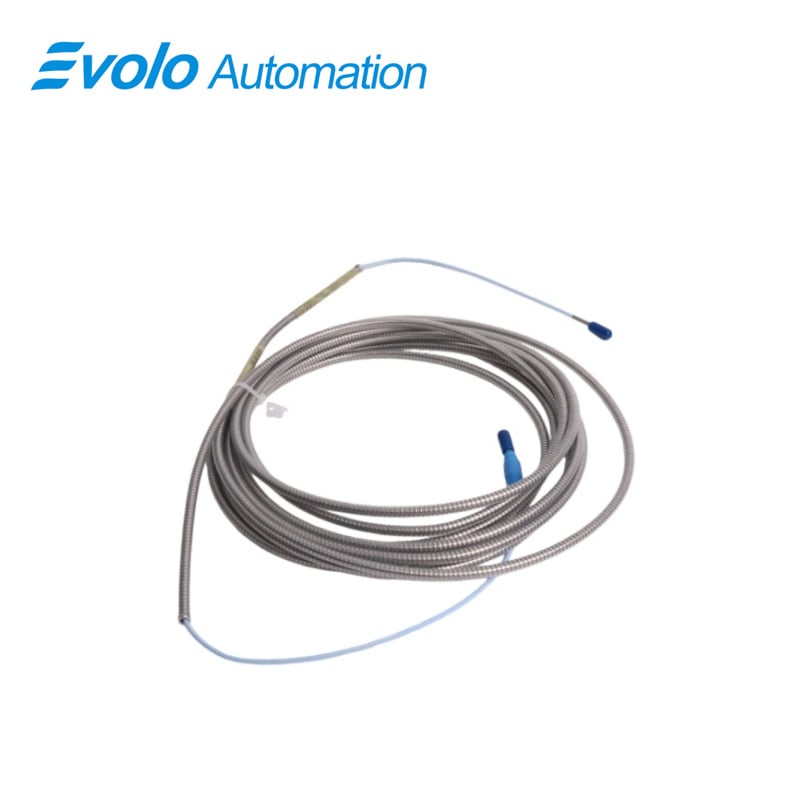

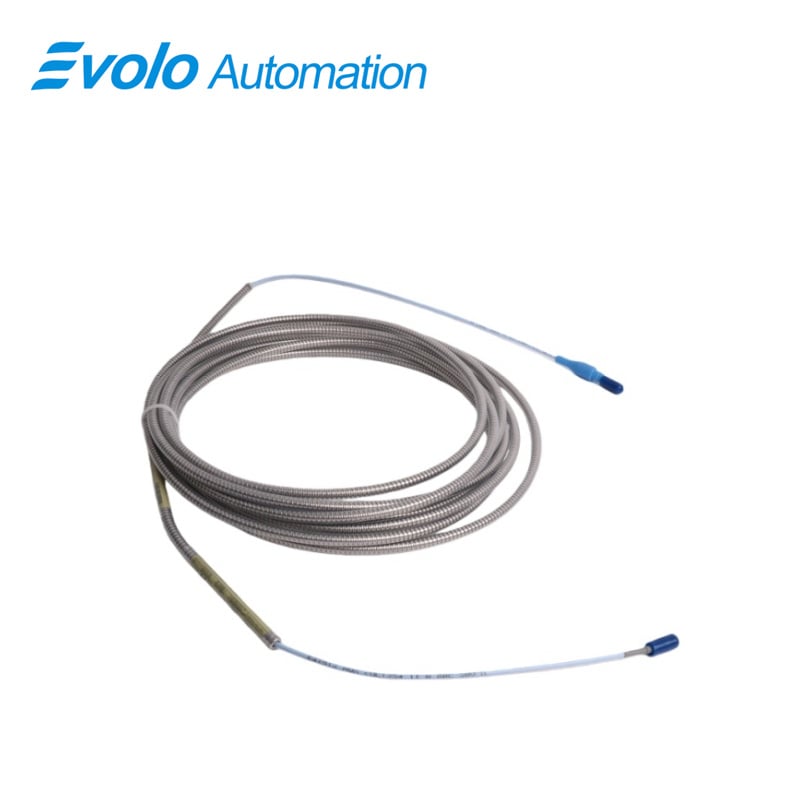

330930-065-05-00هو كابل امتداد 3300 NSv مُصمَّم لأنظمة الأتمتة التي تتطلب نقل إشارات دقيقة من مستشعرات القرب 3300 NSv عبر مسافات طويلة. 330930-065-05-00يتميز بطول ٦٫٥ أمتار مع درع من الفولاذ المقاوم للصدأ وواقيات للموصِّلات، ويعمل في نطاق درجات حرارة يتراوح بين -٥٢°م و+١٧٧°م. ويبلغ مقاومته الخرجية ٥٠ أوم، وحساسيته للطاقة التغذية أقل من ٢ مللي فولت لكل فولت، ويدعم توصيلات الأسلاك الميدانية ذات المقاطع العرضية من ٠٫٢ إلى ١٫٥ مم²، ما يضمن نقلًا دقيقًا لإشارات الاهتزاز الشعاعي، والإزاحة المحورية، وإشارات كيبهازور (Keyphasor) الصادرة عن مجسات ٣٣٠٠ NSv إلى أنظمة التحكم المنطقي القابل للبرمجة (PLC)، وأنظمة التحكم الموزَّعة (DCS)، وأنظمة المراقبة الآلية. 330930-065-05-00يناسب بشكل مثالي أماكن التركيب الجانبية أو المواقع المقيَّدة في ضواغط الهواء الطاردة المركزية، وضواغط التبريد، وضواغط الغازات الصناعية.
التطبيقات
قياس الاهتزاز الشعاعي للمحور
330930-065-05-00ينقل إشارات الاهتزاز الشعاعي الصادرة عن مجسات ٣٣٠٠ NSv المركَّبة على الأعمدة التي يقل قطرها عن ٥١ مم مباشرةً إلى أنظمة التحكم الآلية. ويمتاز المدى الخطي البالغ ١٫٥ مم ومقاومة الخرج البالغة ٥٠ أوم في 330930-065-05-00بدقة قياس عالية لمدخلات أنظمة التحكم المنطقي القابل للبرمجة (PLC) والأنظمة التحكم الموزَّعة (DCS)، لتفعيل الإنذارات أو إيقاف التشغيل الآلي للآلة.
مراقبة الموضع المحوري للدوارات
330930-065-05-00ينقل بيانات الإزاحة المحورية الصادرة عن الأهداف المسطحة أو أهداف الدفع التي يقل قطرها عن ١٥ مم إلى أنظمة الأتمتة. ومع فجوة توصى بها تبلغ ١٫٠ مم، 330930-065-05-00يُوفِر قراءات دقيقة للمسبار للتحكم الآلي في الدفع ومحاذاة الدوار.
توفير إشارات المفتاح الطوري (Keyphasor) وإشارات الصفر السرعة
330930-065-05-00ينقل إشارات مرجع الطور وإشارات الصفر السرعة من مسبارات 3300 NSv إلى أنظمة التحكم. وتسمح حساسيته تجاه التغذية الكهربائية، التي تقل عن ٢ مللي فولت لكل فولت، 330930-065-05-00بالحفاظ على دقة الإشارة لمراقبة السرعة والتشغيل الآلي للتسلسل.
توصيل المسبارات في المساحات الضيقة أو المقيَّدة
330930-065-05-00يتيح ربط عدة مسبارات من طراز 3300 NSv لنقل البيانات في المناطق المقيَّدة ذات الرؤية الجانبية أو الخلفية، مما يوفِّر قياسات مستمرة لمراقبة الاهتزاز والموضع آليًّا.
المواصفات
|
مدى درجة حرارة المجس: |
-52°م إلى +177°م (-62°ف إلى +351°ف) |
|
درجة حرارة التخزين: |
-52°م إلى +177°م (-62°ف إلى +351°ف) |
|
مادة رأس المجس: |
بولي فينيلين سلفايد (PPS) |
|
مادة غلاف المجس: |
الفولاذ المقاوم للصدأ AISI 304 (SST) |
|
الأسلاك الميدانية: |
0.2 إلى 1.5 مم² (16 إلى 24 AWG) [0.25 إلى 0.75 مم² (18 إلى 23 AWG) مع المواسير الطرفية] |
|
المدى الخطي: |
1.5 مم (60 ميل) |
|
الإعداد الموصى به للفراغ: |
1.0 مم (40 ميل) |
|
مقاومة الخرج: |
50 أوم |
|
حساسية التغذية: |
أقل من 2 مللي فولت تغير في جهد الخرج لكل فولت تغير في جهد الإدخال |
الميزة التنافسية
يدعم نقل الإشارات لمسافات طويلة
طول ٦٫٥ أمتار لـ 330930-065-05-00يسمح لمسبارات 3300 NSv بالوصول إلى خزائن التحكم أو أنظمة المراقبة في الآلات الكبيرة دون فقدان الإشارة.
الحفاظ على دقة المخرجات تحت تقلبات التغذية الكهربائية
مع تغيُّر أقل من ٢ مللي فولت لكل فولت، 330930-065-05-00يحافظ على سلامة إشارة المجس خلال المسافات الطويلة عبر الكابلات، مما يضمن دقة بيانات الأتمتة.
حماية التوصيلات وسلامة الإشارة
330930-065-05-00يستخدم درعًا من الفولاذ المقاوم للصدأ وواقيات موصلات من نوع ClickLoc لمنع التلف الميكانيكي ودخول السوائل، مما يضمن استمرارية إشارات مجس 3300 NSv دون انقطاع.
تمكين التركيب في المناطق الصغيرة أو المُحكَمة
330930-065-05-00يسمح لمجسات 3300 NSv بالعمل بكفاءة في مواقع التثبيت المحدودة والتطبيقات التي تتطلب أهدافًا صغيرة، مع تقديم قياسات دقيقة للإزاحة الشعاعية والمحورية والطور لأنظمة الأتمتة.
