نظرة عامة
مكان المنشأ: |
الولايات المتحدة الأمريكية |
اسم العلامة التجارية: |
بنتلي نيفادا |
رقم الموديل: |
330930-065-03-00 |
تفاصيل التغليف: |
أصلي جديد مختوم من المصنع |
مدة التسليم: |
5-7 أيام |
شروط الدفع: |
T/T |
القدرة الإنتاجية: |
متوفر في المخزون |
تفاصيل سريعة
|
خيار طول الكابل: |
6.5 متر (21.3 قدم) |
|
خيار الموصل والكابل: |
بدون درع فولاين مقاوم للصدأ، مع واقي موصل |
|
خيار اعتماد الجهة الرقابية: |
غير مطلوب |
|
الأبعاد: |
18x18x2سم |
|
الوزن: |
0.12كجم |
الوصف

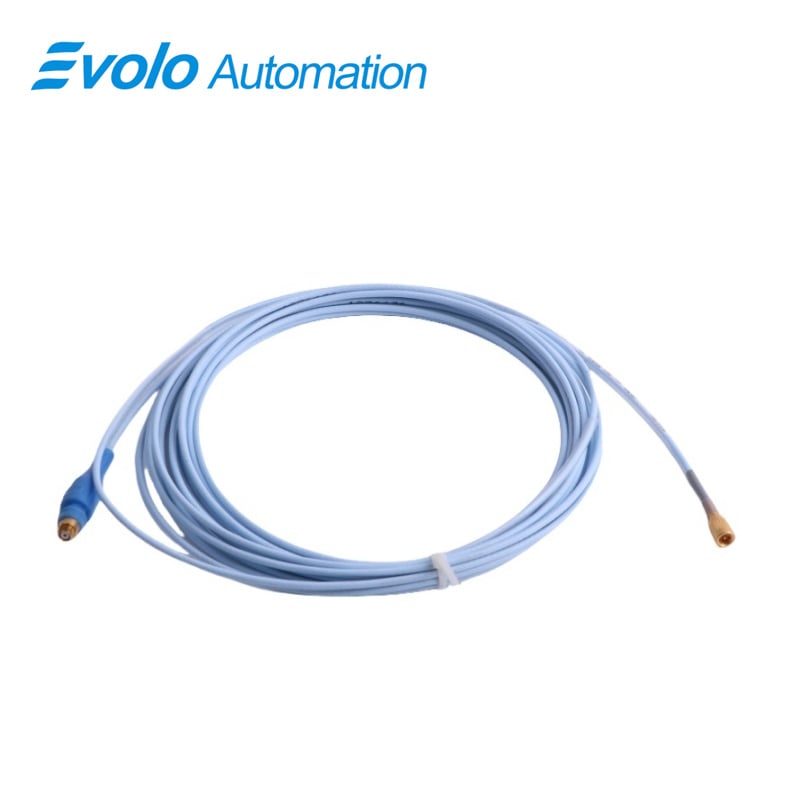

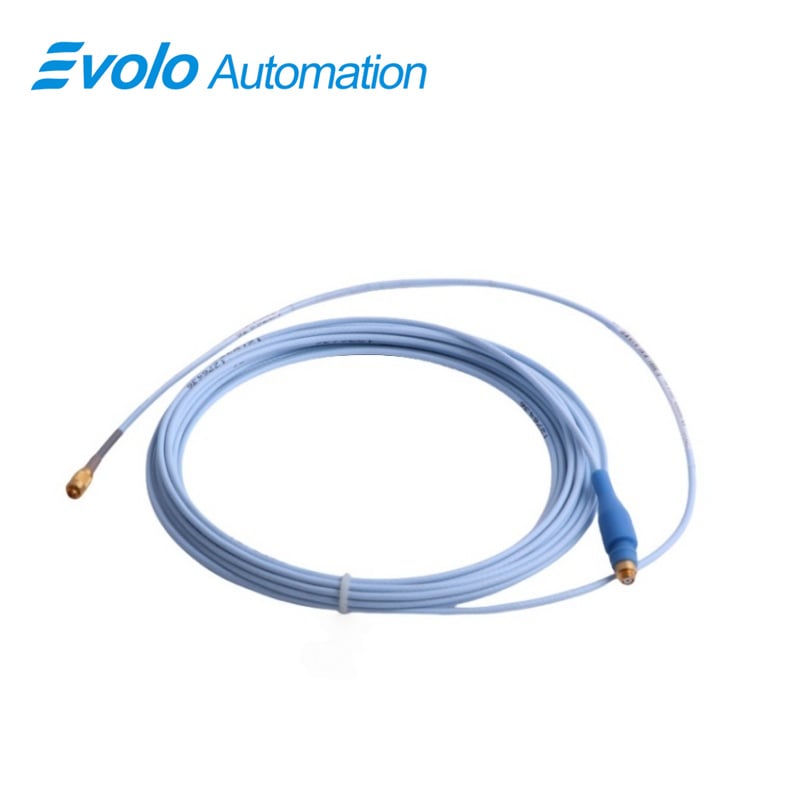

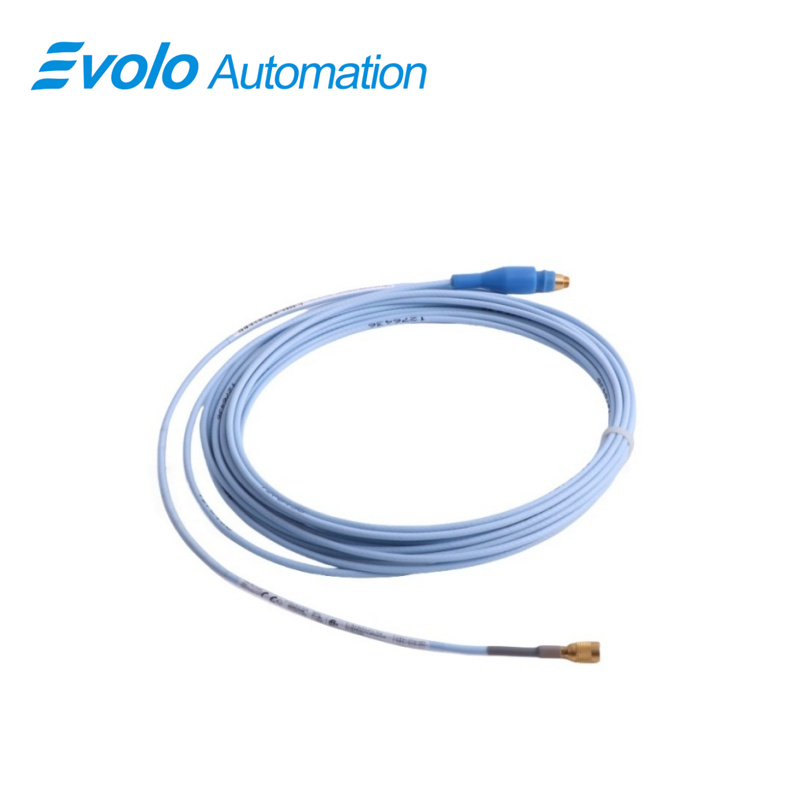

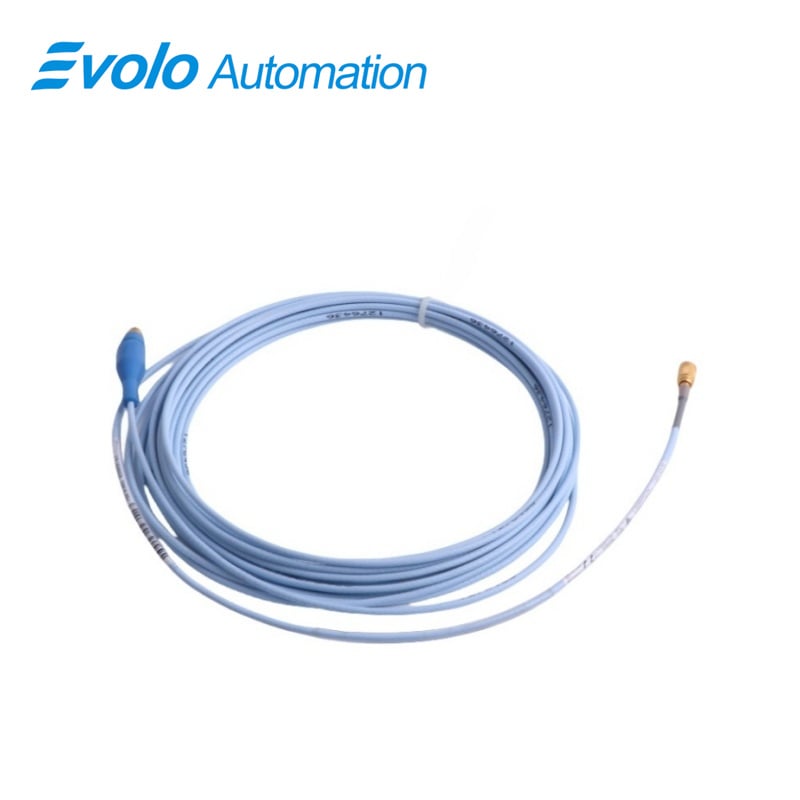

ال كابل امتداد طراز 330930-065-03-00 من سلسلة 3300 NSv يوفر اتصال بطول ٦٫٥ أمتار (٢١٫٣ قدمًا) لمسبارات 3300 NSv في البيئات الضيّقة المحيطة بالماكينات. وقد صُمّم هذا الكابل لاستخدامه مع ضواغط الهواء الطرد المركزي، وضواغط التبريد، وضواغط الغازات الصناعية، حيث يدعم كابل امتداد طراز 330930-065-03-00 من سلسلة 3300 NSv قياسات الاهتزاز الشعاعي والموضع المحوري بدقة عالية مع نطاق خطي بطول ١٫٥ مم (٦٠ ميل) و الفجوة الموصى بها ١.٠ مم (٤٠ ميل) .. -إنه توصيلات حقلية مقطعها من ٠٫٢ إلى ١٫٥ مم² يسمح بالتكامل مع أنظمة المراقبة الآلية، كما أن مقاومة إخراج 50 أوم يكفل نقل الإشارات بشكلٍ موثوقٍ. ويتميّز هذا الكابل كابل امتداد طراز 330930-065-03-00 من سلسلة 3300 NSv يعمل من -52°م إلى +177°م (-62°ف إلى +351°ف) بغطاء واقي لمقبس التوصيل لمنع التلوث، ويتلاءم هذا الكابل تماشيًا تامًّا مع مسبارات 3300 NSv ، مما يتيح الترقية من أنظمة السلسلة 3000 أو السلسلة 7000. كابل امتداد طراز 330930-065-03-00 من سلسلة 3300 NSv يدعم تطبيقات الأهداف الصغيرة، بما في ذلك المحاور الأصغر من ٥١ مم (٢ بوصة) أو الأهداف المسطحة الأصغر من ١٥ مم (٠٫٦ بوصة)، ويقدّم قياسات شعاعية ومحورية عالية الدقة في أنظمة التحكم الآلي دون الحاجة إلى حماية درعية.
التطبيقات
توصيل مجسات 3300 NSv Probes بالواحدات الرقابية
استخدم كابل امتداد طراز 330930-065-03-00 من سلسلة 3300 NSv لربط مجسات 3300 NSv مباشرةً بالوحدات الرقابية الآلية لقياسات الاهتزاز والموضع في الوقت الفعلي.
قياس الاهتزاز الشعاعي للمحور
قم بالتركيب كابل امتداد طراز 330930-065-03-00 من سلسلة 3300 NSv مع مجسات 3300 NSv لاكتشاف الاهتزاز الشعاعي في المحاور الأصغر من ٥١ مم (٢ بوصة).
تتبع الحركة المحورية للأهداف الصغيرة
استخدم كابل امتداد طراز 330930-065-03-00 من سلسلة 3300 NSv لإرسال بيانات مجسات 3300 NSv الخاصة بالأهداف المسطحة الأصغر من ١٥ مم (٠٫٦ بوصة) لأنظمة التحكم الآلي.
ترقية أنظمة المجسات الحالية
استبدال كابلات التمديد القديمة بـ كابل امتداد طراز 330930-065-03-00 من سلسلة 3300 NSv مع الاستمرار في تشغيل مجسات 3300 NSv والوحدات الرقابية الحالية.
المواصفات
|
مدى درجة حرارة المجس: |
-52°م إلى +177°م (-62°ف إلى +351°ف) |
|
درجة حرارة التخزين: |
-52°م إلى +177°م (-62°ف إلى +351°ف) |
|
مادة رأس المجس: |
بولي فينيلين سلفايد (PPS) |
|
مادة غلاف المجس: |
الفولاذ المقاوم للصدأ AISI 304 (SST) |
|
الأسلاك الميدانية: |
0.2 إلى 1.5 مم² (16 إلى 24 AWG) [0.25 إلى 0.75 مم² (18 إلى 23 AWG) مع المواسير الطرفية] |
|
المدى الخطي: |
1.5 مم (60 ميل) |
|
الإعداد الموصى به للفراغ: |
1.0 مم (40 ميل) |
|
مقاومة الخرج: |
50 أوم |
|
حساسية التغذية: |
أقل من 2 مللي فولت تغير في جهد الخرج لكل فولت تغير في جهد الإدخال |
الميزة التنافسية
التشغيل في درجات الحرارة القصوى
ال كابل امتداد طراز 330930-065-03-00 من سلسلة 3300 NSv تتحمل درجات حرارة تتراوح بين -52°م إلى +177°م (-62°ف إلى +351°ف)، مما يسمح بتثبيتها مباشرةً على الآلات ذات الحرارة العالية.
يمنع تلوث الموصل
واقيات الموصلات المُركّبة على كابل امتداد طراز 330930-065-03-00 من سلسلة 3300 NSv يوقف تسرب السوائل والشوائب التي قد تؤثر على إشارات المجس.
ينقل إشارات دقيقة إلى أنظمة الأتمتة
يدعم أسلاكًا بمساحة مقطع عرضي تتراوح بين ٠٫٢–١٫٥ مم² ومقاومة خرج تبلغ ٥٠ أوم، ما يسمح لمجسات 3300 NSv بتغذية القياسات الدقيقة إلى وحدات التحكم.
يمكن تركيبه في أماكن ضيقة أو صغيرة
ال كابل امتداد طراز 330930-065-03-00 من سلسلة 3300 NSv يتيح لمجسات 3300 NSv التشغيل على محاور صغيرة أو في مناطق يصعب الوصول إليها دون الحاجة إلى مساحة إضافية.
