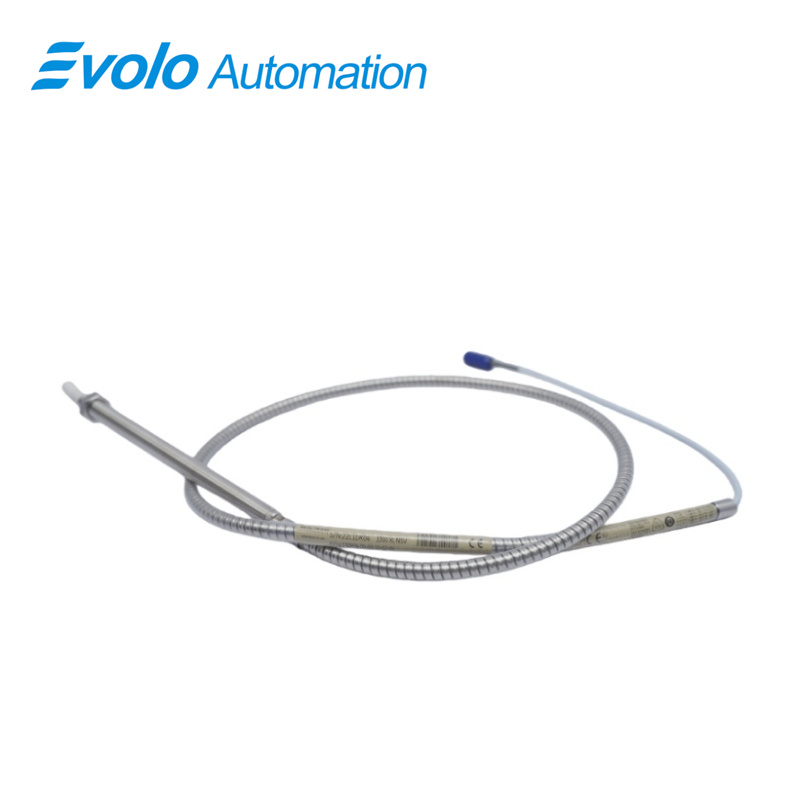

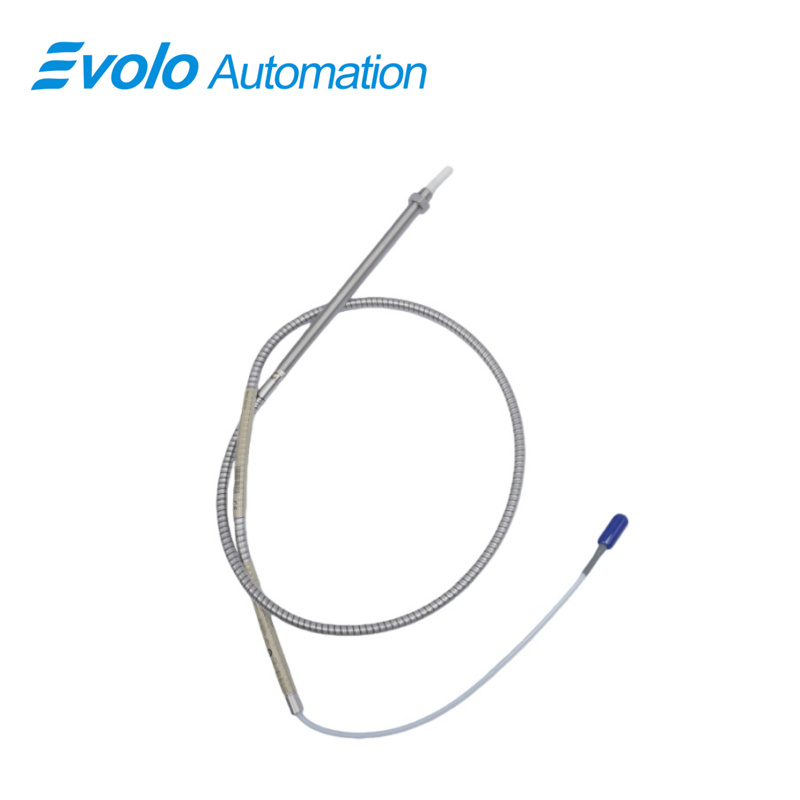

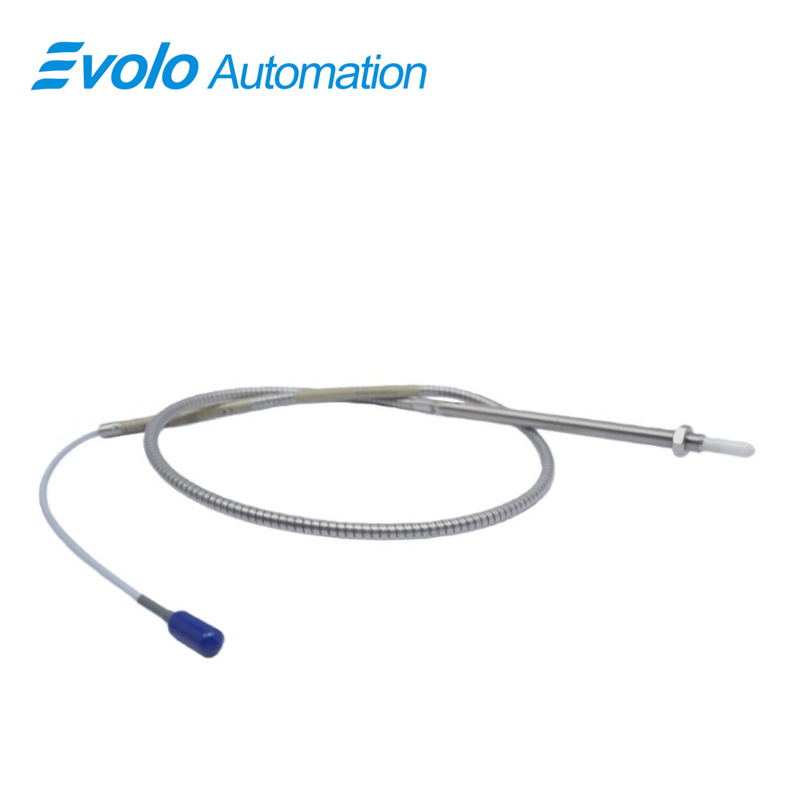

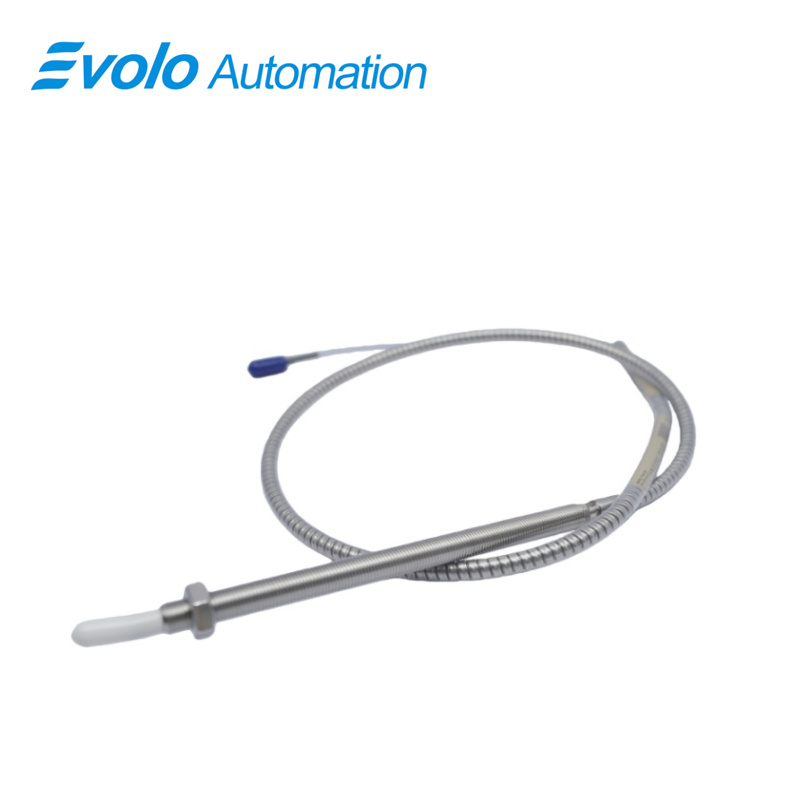

مستشعر قرب طراز 330909-00-60-10-02-05، سلسلة 3300 NSv

نظرة عامة

مكان المنشأ:	الولايات المتحدة الأمريكية
اسم العلامة التجارية:	بنتلي نيفادا
رقم الموديل:	330909-00-60-10-02-05
تفاصيل التغليف:	أصلي جديد مختوم من المصنع
مدة التسليم:	5-7 أيام
شروط الدفع:	T/T
القدرة الإنتاجية:	متوفر في المخزون

تفاصيل سريعة

الوصف

مستشعر الاقتراب من طراز 330909-00-60-10-02-05 3300 NSv هو مستشعر تيار دوامي عالي الدقة وصغير الحجم، مُصمَّم لقياس الاهتزاز والانزياح دون تلامس في بيئات الأتمتة الصناعية. وبطول إجمالي للغلاف يبلغ ٦٫٠ بوصة، وهيكل مُثبَّت بخيوط ٣⁄٨-٢٤ UNF، وبدون أي جزء غير مُثبَّت بالخيوط، يوفِّر نموذج 330909-00-60-10-02-05 تركيبًا موثوقًا به في المساحات المحدودة التي تتميز بها الضواغط الهوائية الطاردة المركزية، وضواغط التبريد، وضواغط الغازات الصناعية، وغيرها من الآلات التي تفتقر إلى إمكانية الوصول الجانبي أو عبر الثقوب المُستديرة. ويتميَّز هذا المستشعر بمدى خطي قدره ١٫٥ مم (٦٠ ميل)، وإعداد فجوة موصى به قدره ١٫٠ مم (٤٠ ميل)، وعامل مقياس متوسط قدره ٧٫٨٧ فولت/مم (٢٠٠ ملي فولت/ميل)، ما يضمن دقة القياس في تطبيقات الاهتزاز الشعاعي، والانزياح المحوري، وإشارات المرجع الطوري (Keyphasor).

يتميز مسبار القرب 330909-00-60-10-02-05 3300 NSv المصمم برأس مسبار من مادة PPS وغلاف من الفولاذ المقاوم للصدأ AISI 304 بمقاومة كيميائية واستدامة استثنائيتين، ويُستخدم ضمن نطاق واسع من درجات الحرارة يتراوح بين -52°م إلى +177°م (-62°ف إلى +351°ف). ويتيح الموصِل المحوري الصغير من نوع ClickLoc والكابل القياسي نقل إشارة آمنة وعالية الدقة، في حين تضمن تقنيتا TipLoc وCableLoc الحاصلتين على براءة اختراع من Bently Nevada قوة شد تبلغ 220 نيوتن (50 رطلاً) ومتانة ميكانيكية عالية. كما تحول واقيات الموصل دون التلوث البيئي، مما يجعل المسبار 330909-00-60-10-02-05 مثالياً للتطبيقات التي تتسم بنسبة رطوبة عالية أو تكون كثيفة العمليات.

يتوافق مسبار القرب 330909-00-60-10-02-05 3300 NSv بشكل عكسي مع أجهزة قياس القرب السابقة من سلسلة 3300 RAM والكابلات الامتدادية الخاصة بها، ويمكنه استبدال أنظمة محولات السلسلة 3000 أو السلسلة 7000 عند استخدامه مع مستشعرات NSv Proximitor، ما يبسط عملية ترقية الأنظمة ويقلل من وقت التوقف للصيانة.

التطبيقات

الاهتزاز الشعاعي ومراقبة العمود
ال 330909-00-60-10-02-05يقيس بدقة الاهتزاز الشعاعي على المحاور الأصغر من 51 مم (2 بوصة)، بمدى خطي يبلغ 1.5 مم وناتج عالي الدقة يبلغ 7.87 فولت/مم. تدعم هذه القدرة الصيانة التنبؤية، مما يقلل من توقف المعدات غير المتوقع بنسبة تصل إلى 15٪ في الضواغط الهوائية الطاردة المركزية.

قياس الموضع المحوري (الدفعي)
ال مستشعر قرب طراز 330909-00-60-10-02-05، سلسلة 3300 NSv يوفر قياسًا دقيقًا للإزاحة المحورية على الأسطح المستوية الأصغر من 15 مم (0.6 بوصة)، ما يمكن الأنظمة الآلية للتحكم من اكتشاف الحركات الدقيقة للمحور والحفاظ على التشغيل الأمثل للمعدات.

محدد الطور الرئيسي واكتشاف السرعة الصفرية
بفضل إخراج إشارة مرجعية للطور موثوقة، فإن جهاز 330909-00-60-10-02-05يدعم كاشف السرعة (التاكيومتر) وكشف السرعة الصفرية، وهي وظائف حيوية لمزامنة معدات الأتمتة الصناعية. ويضمن مقاومة الخرج البالغة 50 أوم وحساسيته المنخفضة للغاية للتزويد (<2 ملي فولت/فولت) إيصال إشارة دقيقة إلى أنظمة المراقبة.

التثبيت في المساحات المحدودة
ال مستشعر قرب طراز 330909-00-60-10-02-05، سلسلة 3300 NSv يتفوق في البيئات المقيدة، بما في ذلك تطبيقات الحفر المضادة والرؤية الجانبية، ويتيح مراقبةً آلية دون الحاجة إلى تعديلات إضافية أو مكونات خارجية.

المواصفات

الميزة التنافسية

تصميم مدمج وعالي الدقة
ال 330909-00-60-10-02-05يوفر مدى خطيًا بطول 1.5 مم ومخرجًا كهربائيًا بمعدل 7.87 فولت/مم، مما يضمن قياسات دقيقة للاهتزاز والانزياح حتى في المساحات الصناعية الضيقة.

المواد المتينة والمقاومة للبيئة
مجهزة بنقطة من مادة PPS وغلاف من الفولاذ المقاوم للصدأ AISI 304، حيث تعمل الوحدة 330909-00-60-10-02-05بشكل موثوق في البيئات الكيميائية العدوانية وذات الرطوبة العالية. كما تتحمل درجات الحرارة القصوى من -52°م إلى +177°م (-62°ف إلى +351°ف)، مما يضمن متانة طويلة الأمد في الظروف القاسية.

وصلات ميكانيكية وكهربائية قوية
توفر تصاميم Bently Nevada الحاصلة على براءة اختراع TipLoc وCableLoc قوة سحب تصل إلى 220 نيوتن (50 رطلاً). وتثبت وصلات ClickLoc بإحكام لمنع فقدان الإشارة، في حين تعزز واقيات الموصلات الموثوقية في البيئات الرطبة أو الزيتية.

ترقية سلسة وتوافقية
ال 330909-00-60-10-02-05متوافق ميكانيكيًا وكهربائيًا مع مجسات وكماليات كابلات التمديد من طراز 3300 RAM، ما يتيح ترقيةً مباشرةً من أنظمة السلسلة القديمة 3000 أو السلسلة 7000 من الطراز 190، ويقلل إلى أدنى حدٍّ من توقف النظام عن العمل.

تحسين سلامة الإشارة
وبفضل مقاومته الخارجة البالغة 50 أوم، وحساسيته المنخفضة جدًّا للطاقة المُغذِّية، واتصالاته المحورية عالية الوفاء، فإن مستشعر قرب طراز 330909-00-60-10-02-05، سلسلة 3300 NSv يضمن توفير بيانات اهتزاز موثوقة لمراقبة الحالة والحماية الآلية للآلات.
