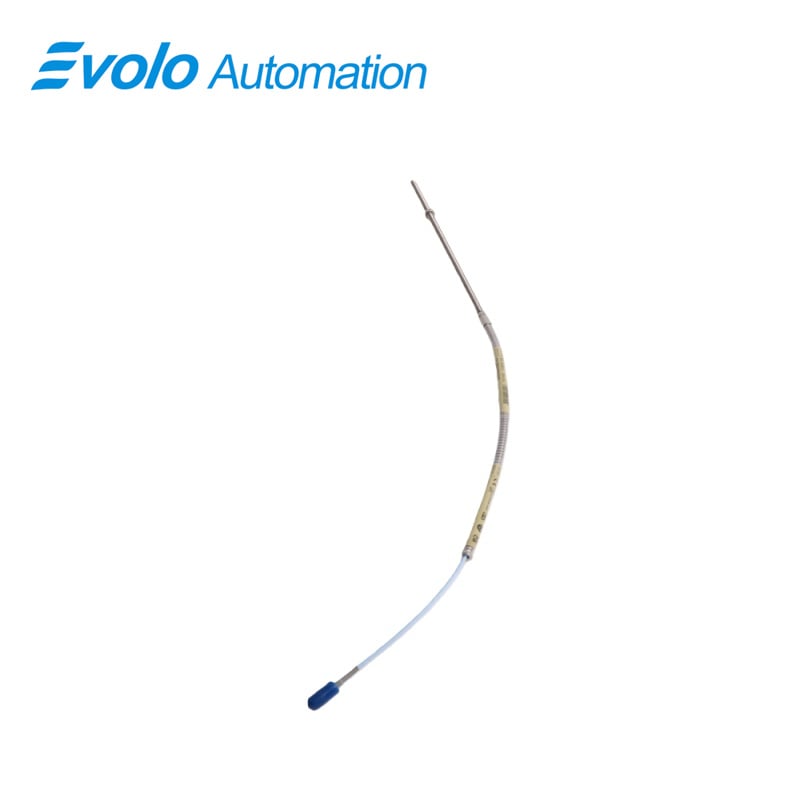

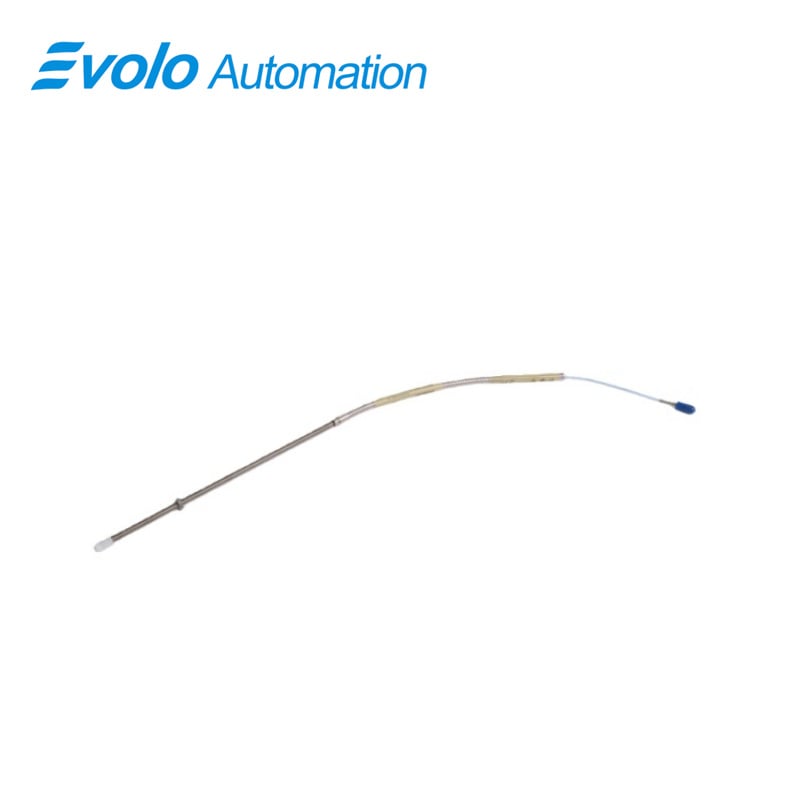

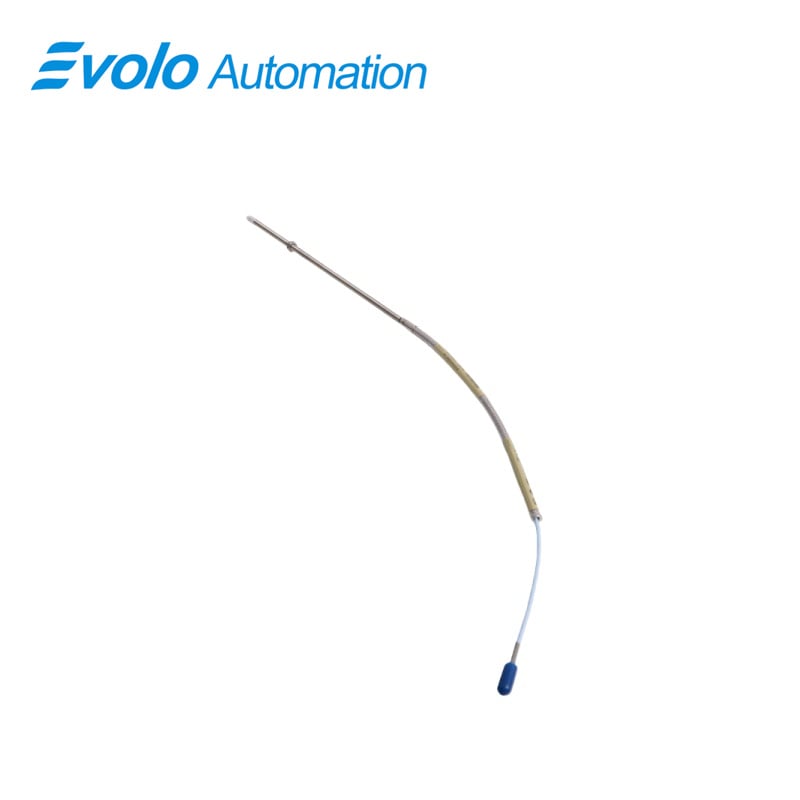

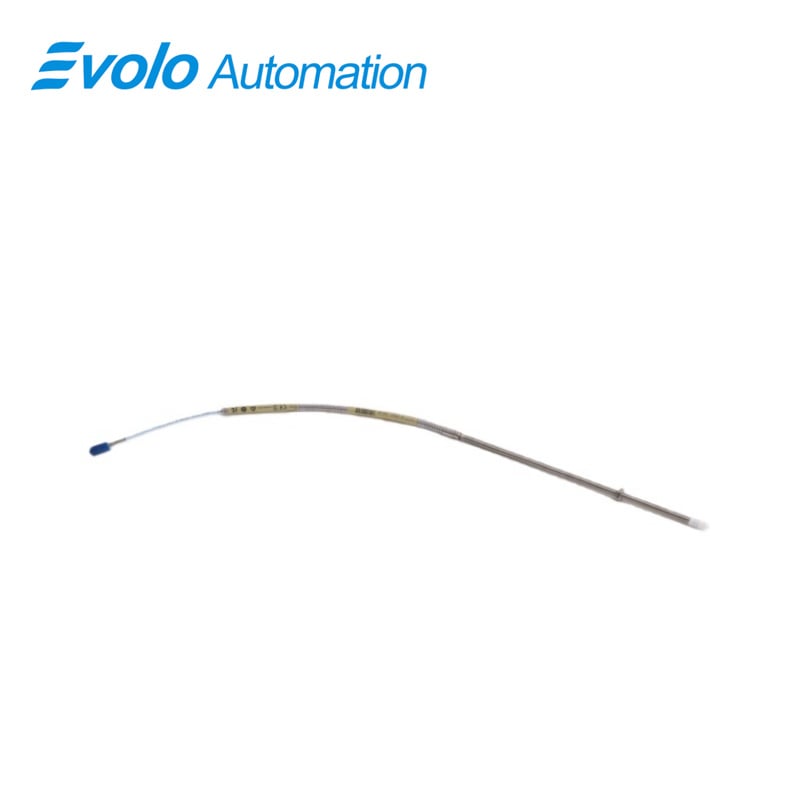

مستشعر قرب 330902-00-95-10-02-05 من سلسلة 3300 NSv

نظرة عامة

مكان المنشأ:	الولايات المتحدة الأمريكية
اسم العلامة التجارية:	بنتلي نيفادا
رقم الموديل:	330902-00-95-10-02-05
تفاصيل التغليف:	أصلي جديد مختوم من المصنع
مدة التسليم:	5-7 أيام
شروط الدفع:	T/T
القدرة الإنتاجية:	متوفر في المخزون

تفاصيل سريعة

الوصف

330902-00-95-10-02-05مستشعر الاقتراب من سلسلة 3300 NSv هو مستشعر تَحَرُّكٍ كهرومغناطيسي (إدي كارنت) مدمجٌ مُصمَّمٌ لأغراض الأتمتة الصناعية وحماية المعدات والرصد الحالة في المنشآت التي تفتقر إلى المساحة الكافية. 330902-00-95-10-02-05يحوِّل هذا المستشعر المسافة بين طرفه والهدف إلى إشارة جهدٍ تناسبية، مما يسمح بقياس دقيق للاهتزاز الشعاعي والموضع المحوري والسرعة ومراجع الطور في الآلات المزودة بمحامل ذات طبقة سائلة. نطاق خطي قدره ١.٥ مم , الفجوة الموصى بها ١.٠ مم , مقاومة إخراج 50 أوم ، و حساسية تغذية أقل من 2 ملي فولت/فولت ، ال 330902-00-95-10-02-05يوفِّر هذا المستشعر إشاراتٍ مستقرةٍ وقابلةٍ للتكرار لأنظمة الرصد الآلي. بجسم مُثبَّت بواسطة خيط لولبي بمقاس ١⁄٤-٢٨ UNF , بأقصى عمق انغراس للخيط اللولبي يبلغ ٠٫٣٧٥ بوصة , الطول الكلي للغلاف: 9.5 بوصة ، و بكابل قياسي طوله ١٫٠ متر مزوَّد بمقبس صغير الحجم من نوع كواكسيال «كليك لوك» (ClickLoc). مصنوعٌ من مواد متينة ومتينة. طرف المسبار مصنوع من مادة PPS و غلاف مصنوع من الفولاذ المقاوم للصدأ من نوع AISI 304 ، ال 330902-00-95-10-02-05يعمل بشكل موثوق من −٥٢°م إلى +١٧٧°م ويدعم عدة اعتمادات دولية. وتتيح له قدرته على كشف الأهداف الصغيرة أن يكون 330902-00-95-10-02-05مثاليًا لمراقبة الاهتزازات في الضواغط والآلات الدوارة ذات المحاور الأصغر من ٥١ مم، وفي البيئات الآلية التي تفتقر إلى مساحة كافية للرؤية الجانبية.

التطبيقات

مراقبة الاهتزاز الشعاعي في الضواغط ذات المساحة المحدودة
330902-00-95-10-02-05يُستخدم لرصد الاهتزاز الشعاعي في ضواغط الهواء الطرد المركزي وضواغط التبريد وضواغط الغازات الصناعية، حيث تكون مساحة التركيب محدودة. وبمدى خطي قدره ١٫٥ مم وإعداد فجوة موصى به قدره ١٫٠ مم، 330902-00-95-10-02-05يُسجل بدقة اهتزازات المحور الديناميكية في المحاور الأصغر من ٥١ مم، ويدعم المراقبة الآلية للحالة وتحديد الأعطال مبكرًا.

قياس الموضع المحوري على أسطح الدفع الصغيرة
وبالنسبة لقياس الموضع المحوري، 330902-00-95-10-02-05يوفّر إشارات دقيقة جدًّا للتَّحول في أسطح الدفع المسطحة الأصغر من ١٥ مم. ويضمن انخفاض حساسية التغذية الكهربائية (أقل من ٢ مللي فولت/فولت) استقرار إخراج الإشارة حتى عند تغير الجهد الكهربائي، مما يسمح بـ 330902-00-95-10-02-05لدعم مراقبة محامل الدفع الموثوقة في أنظمة التحكم الآلي.

قياس السرعة والموضع الطوري المرجعي
330902-00-95-10-02-05يُستخدم للكشف عن سرعة الدوران، والسرعة الصفرية، والموضع الطوري المرجعي في الآلات الدوارة. وتتيح مقاومة الخرج البالغة ٥٠ أوم وطول الكابل القياسي البالغ ١,٠ متر مع موصل ClickLoc نقل إشارات نظيفة، مما يسمح لـ 330902-00-95-10-02-05توصيل بيانات السرعة وموضع المفتاح الطوري (Keyphasor) بدقة إلى أنظمة الحماية والأتمتة.

المواصفات

الميزة التنافسية

الطول الميكانيكي الأمثل لمواقع التركيب العميقة
ويبلغ طول الغلاف الكلي ٩,٥ بوصة، والخيط ١/٤-٢٨ UNF، ما يسمح لـ 330902-00-95-10-02-05بالتركيب في مواقع التجويف العميقة ومواقع الرؤية الخلفية المقيدة التي لا يمكن استخدام مجسات القرب القياسية فيها.

أداء كهربائي مستقر لمراقبة الأتمتة
وبفضل مدى الخطية البالغ ١,٥ مم، ومقاومة الخرج البالغة ٥٠ أوم، وحساسية التغذية الكهربائية الأقل من ٢ مللي فولت/فولت، 330902-00-95-10-02-05يوفِّر بيانات قياس متسقة وقابلة للتكرار، ما يحسّن موثوقية أنظمة رصد الاهتزاز والموضع.

قدرة واسعة على التحمل في نطاق درجات الحرارة لبيئات صناعية قاسية
تعمل في نطاق درجات حرارة من -52°م إلى +177°م، 330902-00-95-10-02-05وتضمن أداءً دقيقًا في القياس داخل غرف ضواغط ذات درجات حرارة مرتفعة وفي المواقع الصناعية ذات درجات الحرارة المنخفضة، مما يضمن التشغيل الآلي المستمر.

القدرة على قياس أهداف صغيرة الحجم
يتيح تصميم الاستشعار NSv 330902-00-95-10-02-05قياس الإزاحة على محاور صغيرة الحجم وأسطح مستوية محدودة المساحة، ما يوسع نطاق إمكانات المراقبة الآلية في الماكينات الدوّارة المدمجة والسرعات العالية.
