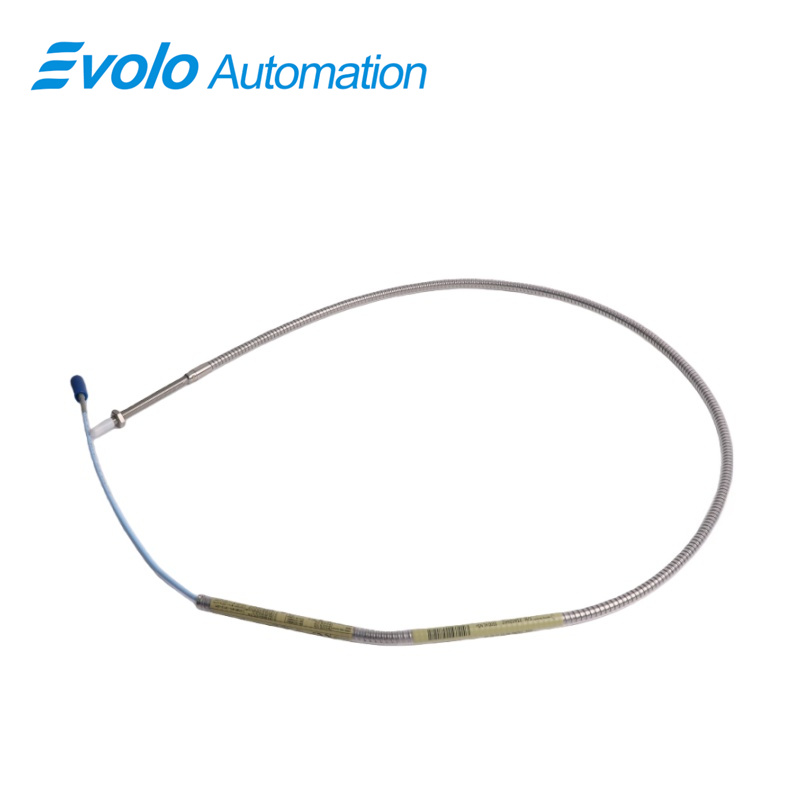

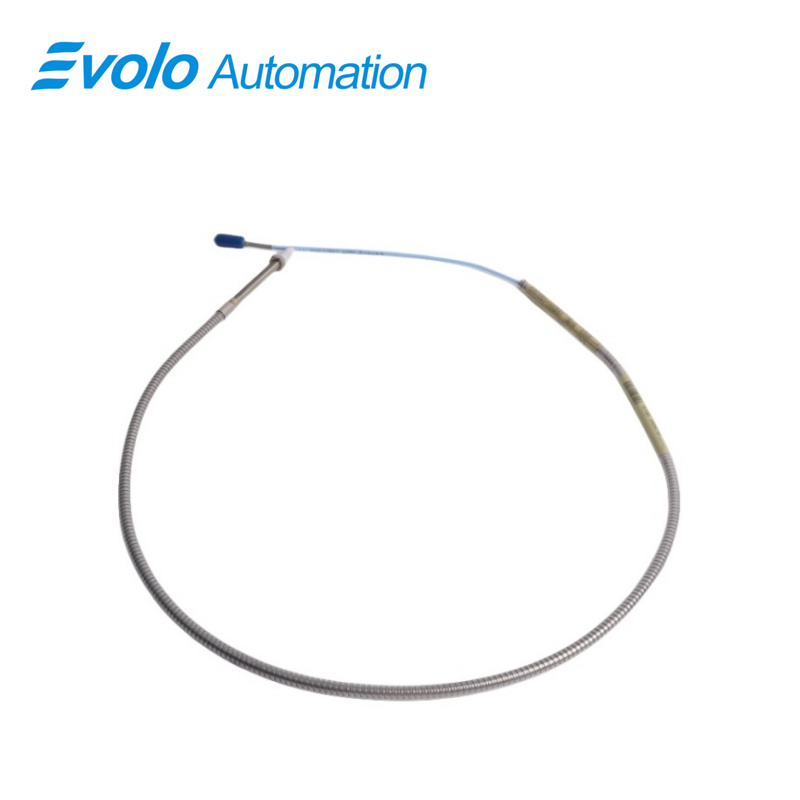

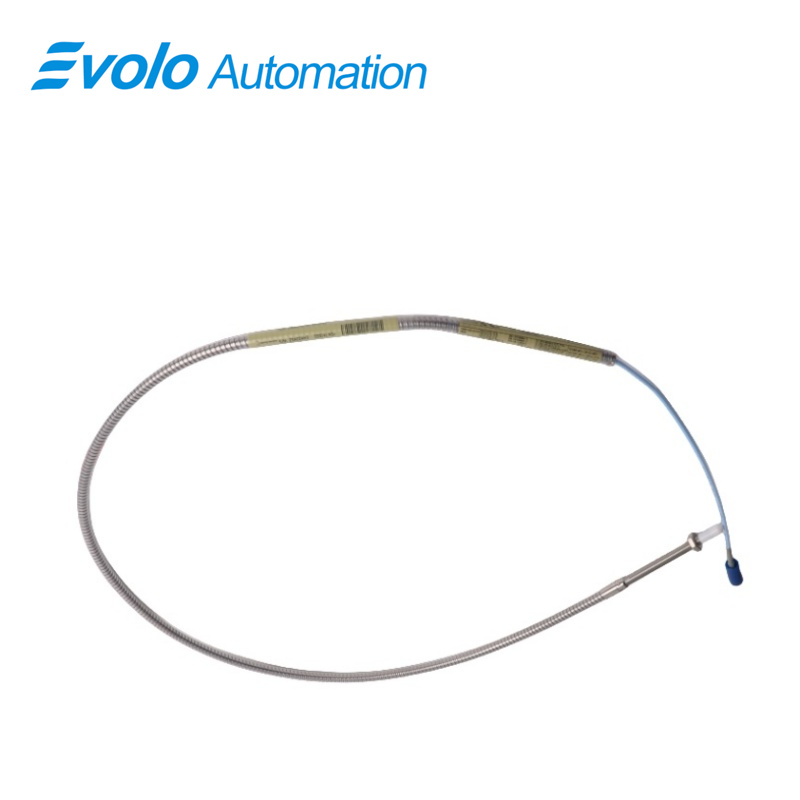

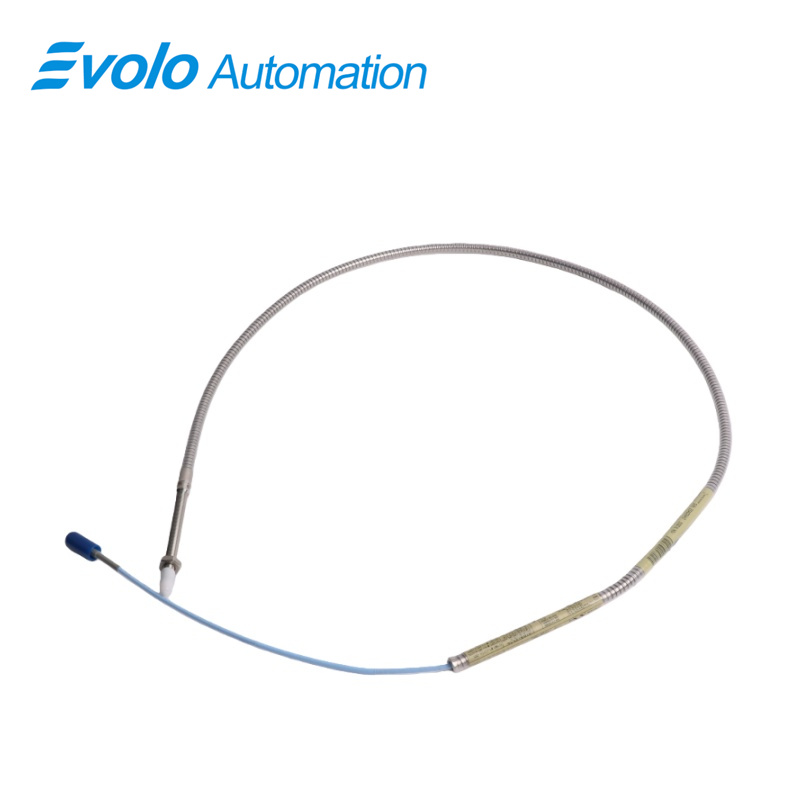

مستشعر قرب من طراز 330902-00-60-10-02-05 3300 NSv

نظرة عامة

مكان المنشأ:	الولايات المتحدة الأمريكية
اسم العلامة التجارية:	بنتلي نيفادا
رقم الموديل:	330902-00-60-10-02-05
تفاصيل التغليف:	أصلي جديد مختوم من المصنع
مدة التسليم:	5-7 أيام
شروط الدفع:	T/T
القدرة الإنتاجية:	متوفر في المخزون

تفاصيل سريعة

الوصف

330902-00-60-10-02-05يُعَدُّ مستشعر القرب من سلسلة 3300 NSv مستشعراً صغير الحجم يعتمد على تيار دوامي لقياس الإزاحة، وقد صُمِّم خصيصاً لأنظمة الأتمتة وحماية الآلات في التطبيقات التي تفتقر إلى مساحة تركيب كافية. ويقدِّم هذا المستشعر 330902-00-60-10-02-05مخرجاً جهدياً يتناسب طردياً مع المسافة بين رأس المستشعر والهدف الموصل، ما يمكِّن من قياس دقيق للاهتزاز الشعاعي، والموضع المحوري، والسرعة، وموضع الطور المرجعي. وبفضل نطاق خطي قدره ١.٥ مم , الفجوة الموصى بها ١.٠ مم , مقاومة إخراج 50 أوم ، و حساسية تغذية أقل من 2 ملي فولت/فولت ، ال 330902-00-60-10-02-05يوفِّر أداءً ثابتاً للإشارات في ضواغط الهواء الطرد المركزي، وضواغط التبريد، وضواغط الغاز الصناعية. ويتميَّز المستشعر بجسم مُثبَّت بواسطة خيط لولبي بمقاس ١⁄٤-٢٨ UNF , بأقصى عمق انغراس للخيط اللولبي يبلغ ٠٫٣٧٥ بوصة , بطول جسم يبلغ ٦٫٠ بوصة ، و بكابل قياسي طوله ١٫٠ متر مع موصل ClickLoc محوري صغير الحجم. طرف المسبار مصنوع من مادة PPS و غلاف مصنوع من الفولاذ المقاوم للصدأ من نوع AISI 304 ، ال 330902-00-60-10-02-05يعمل بشكل موثوق من −٥٢°م إلى +١٧٧°م ويدعم عدة اعتمادات دولية. وتتيح له قدرته على كشف الأهداف الصغيرة أن يكون 330902-00-60-10-02-05مثاليًا لمراقبة الاهتزازات الإشعاعية في الأعمدة التي يقل قطرها عن ٥١ مم، والأهداف المسطحة التي يقل عرضها عن ١٥ مم في الآلات الدوَّارة الأوتوماتيكية.

التطبيقات

مراقبة الاهتزاز الشعاعي في الضواغط المدمجة
330902-00-60-10-02-05يُستخدم لرصد الاهتزازات الإشعاعية في ضواغط الهواء الطاردة المركزية وضواغط الغازات الصناعية حيث تكون مساحة التركيب محدودة. وبمدى خطي قدره ١٫٥ مم وإعداد فجوة موصى به قدره ١٫٠ مم، 330902-00-60-10-02-05يوفِّر إشارات ديناميكية دقيقة للاهتزاز لأنظمة المراقبة الأوتوماتيكية، مما يدعم الكشف المبكر عن الأعطال في الأعمدة التي يقل قطرها عن ٥١ مم.

قياس الموضع المحوري على أسطح الدفع الصغيرة
وبالنسبة لقياس الموضع المحوري، 330902-00-60-10-02-05يوفِّر تغذيةً راجعة دقيقة للإزاحة على الأهداف المسطحة التي يقل عرضها عن ١٥ مم. ويضمن انخفاض حساسية التغذية الكهربائية (أقل من ٢ مللي فولت/فولت) خرجًا مستقرًا تحت ظروف التغذية المتغيرة، ما يجعله 330902-00-60-10-02-05مناسبًا للتحكم في قوة الدفع ضمن أنظمة الضواغط الأوتوماتيكية.

كشف الإشارة المرجعية للسرعة والطور
330902-00-60-10-02-05يُستخدم كمستشعر مرجعي للسرعة والطور في تطبيقات جهاز قياس السرعة (التاكوميتر) ومستشعر الطور الرئيسي (كايفيزور). وتضمن مقاومة الخرج البالغة ٥٠ أوم والكابل القياسي بطول ١,٠ متر مع موصل كليك-لوك انتقال إشارة نظيفة، مما يسمح لـ 330902-00-60-10-02-05بتوفير بيانات موثوقة عن سرعة الدوران والطور إلى منطق التحكم والحماية.

المواصفات

الميزة التنافسية

تصميم مُحسَّن للمناطق الضيقة المخصصة للتثبيت
وتتيح البنية المدمجة للمستشعر، والخيط القياسي ١/٤–٢٨ يونيفورم نيتشرال فاين (UNF)، وأقصى عمق تداخل للخيط البالغ ٠,٣٧٥ بوصة لـ 330902-00-60-10-02-05التثبيت في مواقع محدودة مثل الثقوب المُستديرة (الكوانتربور)، أو المناظر الجانبية، أو المناظر الخلفية، حيث لا يمكن تركيب المستشعرات القياسية ذات القطر ٥ مم و٨ مم.

إخراج إشارة مستقر لأنظمة الأتمتة
وبفضل مدى الخطية البالغ ١,٥ مم، ومقاومة الخرج البالغة ٥٠ أوم، وحساسية التغذية الكهربائية الأقل من ٢ مللي فولت/فولت، 330902-00-60-10-02-05يوفِّر بيانات قياس متسقة وقابلة للتكرار، ما يحسّن موثوقية أنظمة رصد الاهتزاز والموضع.

قدرة واسعة على العمل ضمن نطاق درجات حرارة مرتفعة لتناسب البيئات القاسية
تعمل في نطاق درجات حرارة من -52°م إلى +177°م، 330902-00-60-10-02-05وتُحافظ على دقة القياس في غرف ضواغط ذات درجات حرارة مرتفعة والبيئات الصناعية ذات درجات الحرارة المنخفضة، مما يدعم التشغيل الآلي المستمر.
