نظرة عامة
مكان المنشأ: |
الولايات المتحدة الأمريكية |
اسم العلامة التجارية: |
بنتلي نيفادا |
رقم الموديل: |
330902-00-50-05-02-00 |
تفاصيل التغليف: |
أصلي جديد مختوم من المصنع |
مدة التسليم: |
5-7 أيام |
شروط الدفع: |
T/T |
القدرة الإنتاجية: |
متوفر في المخزون |
تفاصيل سريعة
|
خيار الطول غير المخرش: |
0.0 بوصة |
|
خيار الطول الكلي للغلاف: |
5.0 بوصة |
|
خيار طول الكابل: |
0.5 متر (20 بوصة) |
|
خيار الموصل والكابل: |
موصل كواكسيال صغير ClickLoc، كابل قياسي |
|
خيار اعتماد الجهة الرقابية: |
غير مطلوب |
|
خيط غلاف المجس: |
خيط 1/4-28 UNF |
|
الطول الأقصى للاشتباك الخيطي: |
0.375 بوصة |
|
الأبعاد: |
1.3x1.1x116سم |
|
الوزن: |
0.1 كجم |
الوصف

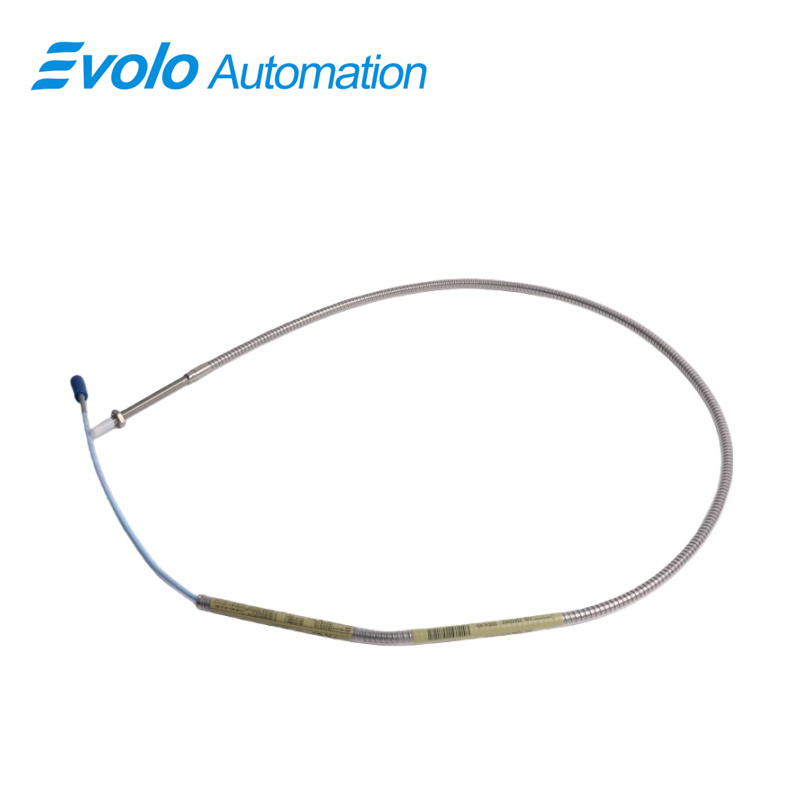

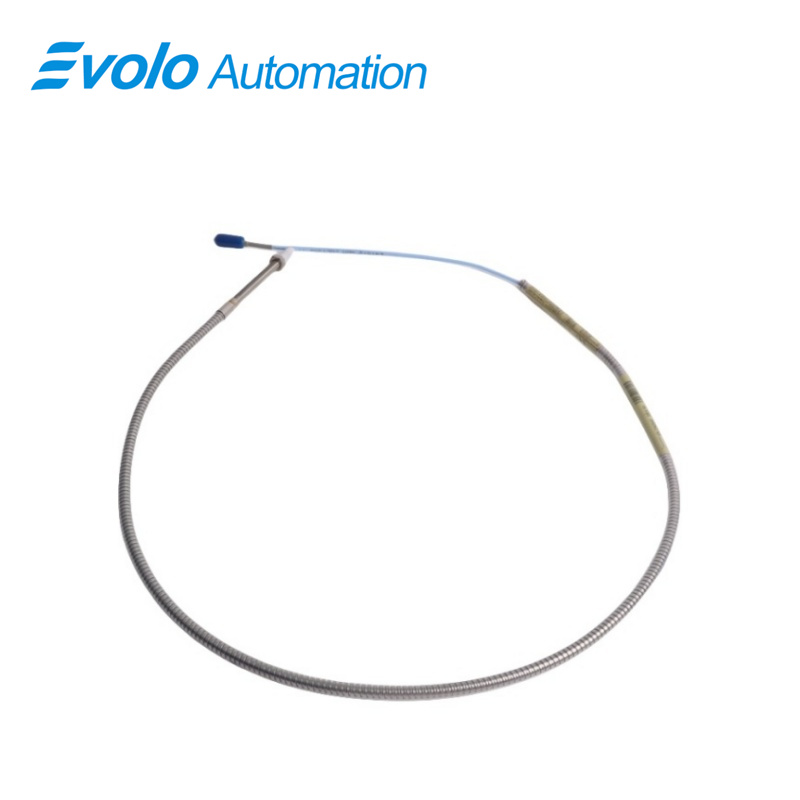

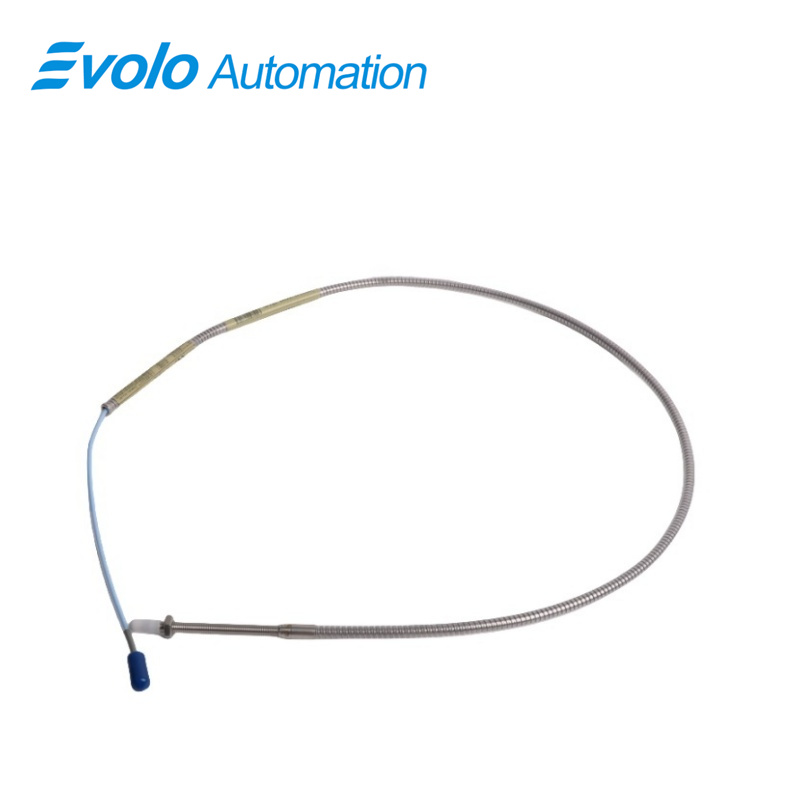

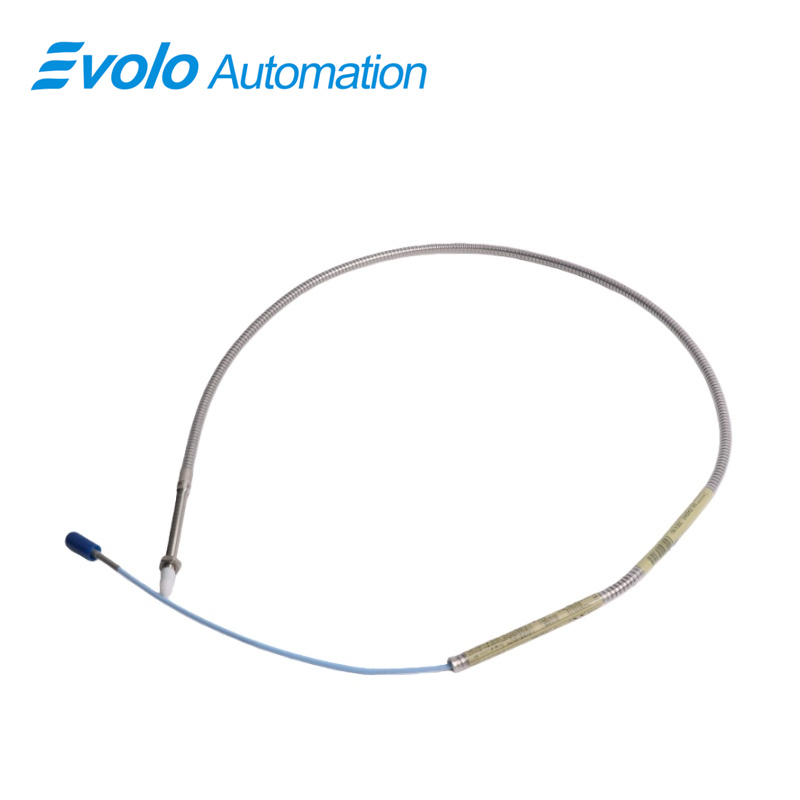

ال مستشعر قرب طراز 330902-00-50-05-02-00 من سلسلة 3300 NSv يوفّر قياسات دقيقة دون تلامس لاهتزاز العمود والموضع المحوري في المساحات الصناعية الضيقة. وبمدى خطي يبلغ ١,٥ مم (٦٠ ميل) ومخرج إشارة يبلغ ٧,٨٧ فولت/مم، فإن مستشعر قرب طراز 330902-00-50-05-02-00 من سلسلة 3300 NSv يُعدّ مثاليًا لكشف الاهتزاز الشعاعي على الأعمدة التي يقل قطرها عن ٥١ مم (٢ بوصة)، ولتحديد الموضع المحوري على الأهداف المسطحة التي يبلغ قطرها ١٥ مم (٠,٦ بوصة) كحد أدنى. ويتكون من رأس مستشعر مصنوع من مادة البولي فينيل سلفون (PPS) وغلاف من الفولاذ المقاوم للصدأ من النوع AISI 304، ويعمل ضمن نطاق حراري يتراوح بين -٥٢°م و+١٧٧°م (-٦٢°ف إلى +٣٥١°ف)، ويتحمّل التعرّض للمواد الكيميائية في ضواغط الطرد المركزي والتبريد والغازات الصناعية. مستشعر قرب طراز 330902-00-50-05-02-00 من سلسلة 3300 NSv يتميز بكابل بطول ٠٫٥ متر، وغلاف مُثبَّت بخيط لولبي قياسي ١⁄٤-٢٨ UNF، وموصل توصيل تلقائي (ClickLoc) مصغَّر من نوع الكوаксيل، وتصميم مُبتكر خاص (CableLoc) يوفِّر قوة شد تبلغ ٢٢٠ نيوتن، ما يضمن تثبيتًا آمنًا بين المجس والكابل. وتوصي الإعدادات المُوصى بها للفجوة بمقدار ١٫٠ مم، والموصلات المطلية بالذهب، بالحفاظ على انتقال الإشارة بدقة عالية. كما أن طول الغلاف المدمج البالغ ٥ بوصات يسمح بتثبيته في المناطق ذات المساحات الضيقة مثل الحفر المُستديرة المُغطَّاة (counterbore) أو المناظر الجانبية المقيَّدة، مما يتيح إجراء قياسات دقيقة لموضع الإشارة المرجعية (Keyphasor) وقياسات التاكوميتر. مستشعر قرب طراز 330902-00-50-05-02-00 من سلسلة 3300 NSv يدعم عمليات الترقية السلسة من أنظمة ٣٣٠٠ RAM وأنظمة السلسلة ٣٠٠٠/٧٠٠٠ مع الحفاظ على دقة قياس عالية في تطبيقات الأتمتة.
التطبيقات
قياس الاهتزاز الشعاعي على المحاور الصغيرة
ال مستشعر قرب طراز 330902-00-50-05-02-00 من سلسلة 3300 NSv مثالي للمحاور التي يقل قطرها عن ٥١ مم (٢ بوصة)، حيث يوفِّر قياسات دقيقة للاهتزاز الجانبي في الضواغط الطرد المركزي وضواغط التبريد. ويضمن مدى خطّي قدره ١٫٥ مم (٦٠ ميل) قراءات دقيقة حتى في أماكن التركيب الضيقة.
تتبع الموضع المحوري (الدفعي) على الأهداف المسطحة
وبإدخال إعداد الفجوة الموصى به والبالغ ١٫٠ مم (٤٠ ميل)، ومادة رأس المجس المصنوعة من مادة البوليمر المقاومة للحرارة (PPS)، فإن مستشعر قرب طراز 330902-00-50-05-02-00 من سلسلة 3300 NSv يُقدِّم قياسات عالية الدقة للإزاحة المحورية على الأهداف المسطحة بدءًا من ١٥ مم (٠٫٦ بوصة).
توفير قياسات التاكوميتر وقياس السرعة الصفرية
مزوَّد بمُوصِلات ClickLoc مطلية بالذهب وطول كابل ٠٫٥ متر، ويسمح هذا مستشعر قرب طراز 330902-00-50-05-02-00 من سلسلة 3300 NSv بالكشف الدقيق عن سرعة العمود والسرعة الصفرية في أنظمة التشغيل الآلي.
توليد إشارات مرجع الطور (Keyphasor)
يدعم المستشعر إخراج Keyphasor ثابتًا مع مقاومة خرج تبلغ ٥٠ أوم وحساسية تغذية أقل من ٢ مللي فولت/فولت، مما يتيح توفير مرجع طور موثوق لمراقبة الآلات الدوارة.
المواصفات
|
مدى درجة حرارة المجس: |
-52°م إلى +177°م (-62°ف إلى +351°ف) |
|
درجة حرارة التخزين: |
-52°م إلى +177°م (-62°ف إلى +351°ف) |
|
مادة رأس المجس: |
بولي فينيلين سلفايد (PPS) |
|
مادة غلاف المجس: |
الفولاذ المقاوم للصدأ AISI 304 (SST) |
|
الأسلاك الميدانية: |
0.2 إلى 1.5 مم² (16 إلى 24 AWG) [0.25 إلى 0.75 مم² (18 إلى 23 AWG) مع المواسير الطرفية] |
|
المدى الخطي: |
1.5 مم (60 ميل) |
|
الإعداد الموصى به للفراغ: |
1.0 مم (40 ميل) |
|
مقاومة الخرج: |
50 أوم |
|
حساسية التغذية: |
أقل من 2 مللي فولت تغير في جهد الخرج لكل فولت تغير في جهد الإدخال |
الميزة التنافسية
تصميم مدمج للمساحات المحدودة
وبطول غلاف إجمالي قدره ٥ بوصات وخيط ١⁄٤-٢٨ UNF، فإن مستشعر قرب طراز 330902-00-50-05-02-00 من سلسلة 3300 NSv يتناسب مع مواقع التجويف المُستدير (Counterbore) أو المشاهدة الجانبية أو المشاهدة الخلفية المحدودة، ما يبسِّط تركيبه في الآلات المدمجة.
مقاومة درجات الحرارة العالية والمواد الكيميائية
مصنوع من الفولاذ المقاوم للصدأ من الدرجة AISI 304 وطرف مستشعر من مادة PPS، ويسمح هذا مستشعر قرب طراز 330902-00-50-05-02-00 من سلسلة 3300 NSv بالعمل في نطاق درجات حرارة يتراوح بين -٥٢°م إلى +١٧٧°م (-٦٢°ف إلى +٣٥١°ف)، ويقاوم التعرُّض للمواد الكيميائية، مما يجعله مناسبًا لمحركات الضواغط الغازية والضواغط التبريدية.
اتصال آمن بين المجس والكابل
توفر تصميمة CableLoc المحمية ببراءة اختراع قوة سحب تبلغ 220 نيوتن، بينما تمنع موصلات ClickLoc الترخّي، مما يضمن اتصالاً كهربائيًّا موثوقًا في أنظمة القياس الآلية.
مسار ترقية سلس
ال مستشعر قرب طراز 330902-00-50-05-02-00 من سلسلة 3300 NSv يمكنه استبدال مجسات سلسلة 3300 RAM وسلسلة 3000/7000، مع استخدام أنظمة المراقبة الحالية مع إدخال تعديلات طفيفة، مع الحفاظ على دقة مخرجات الجهد عند 7.87 فولت/ملم.
دقة عالية للأهداف الصغيرة
وقد صُمِّم خصيصًا للقياسات الشعاعية والمحورية على أهداف أصغر من 51 مم أو 15 مم، مستشعر قرب طراز 330902-00-50-05-02-00 من سلسلة 3300 NSv ويدعم مراقبة الأتمتة عالية الدقة حيث لا يمكن استخدام المجسات الأكبر حجمًا.
