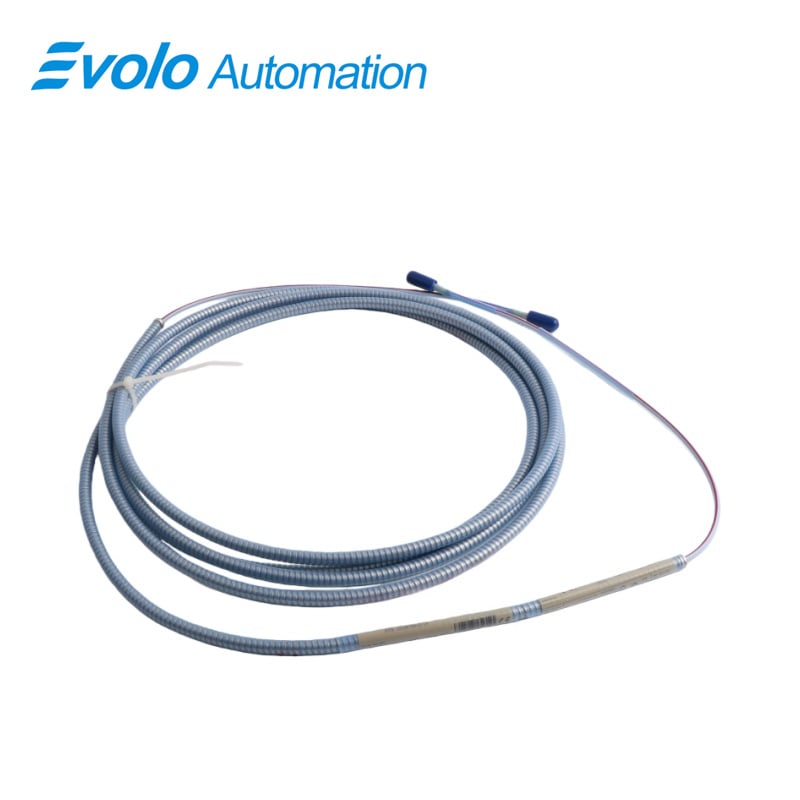

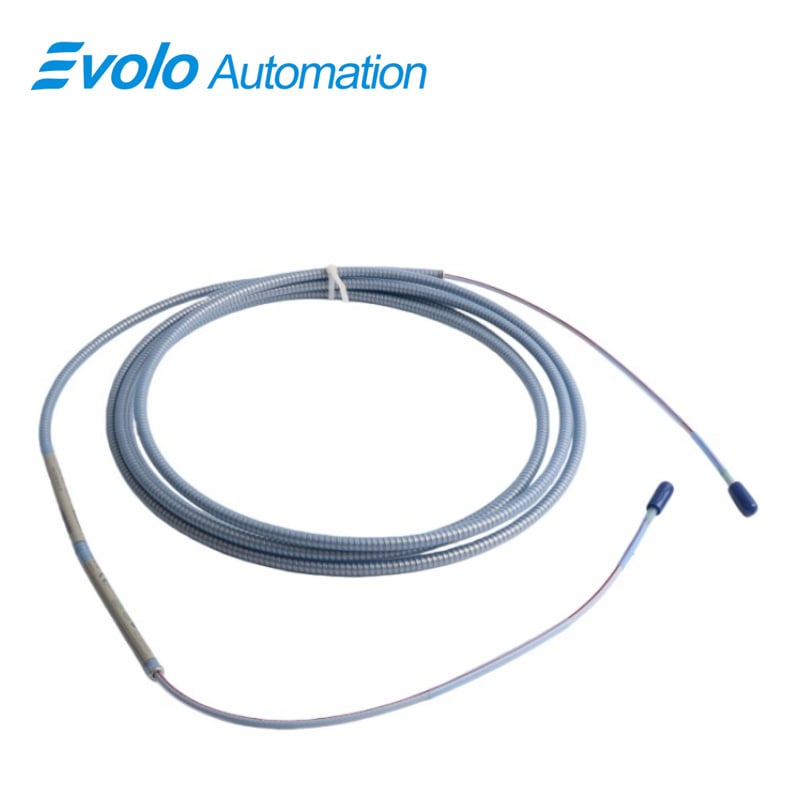

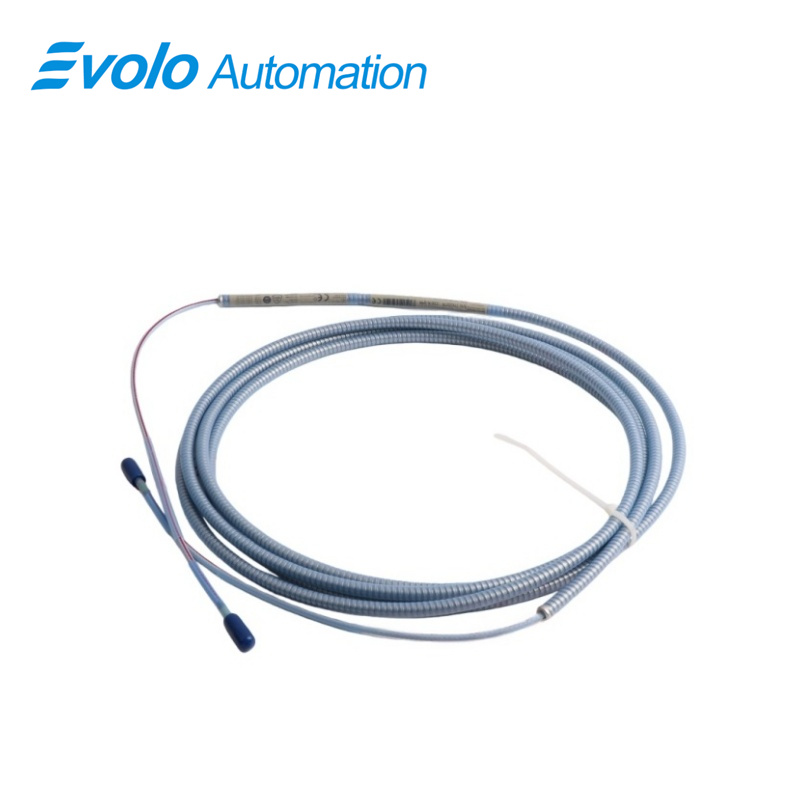

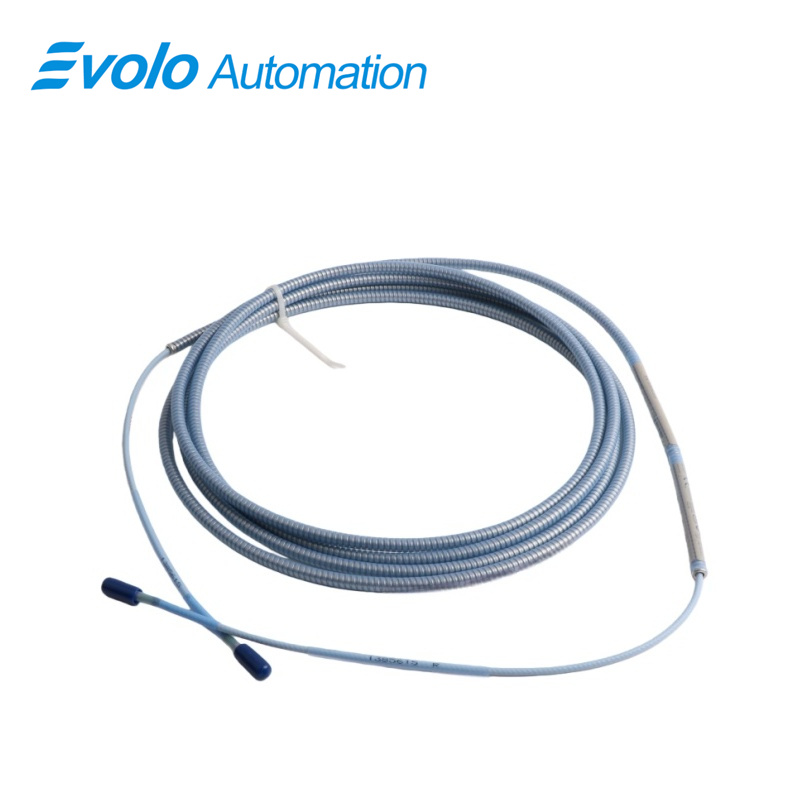

كابل امتداد ممتد المدى الحراري (ETR) طراز 330190-040-01-CN من سلسلة 3300 XL

نظرة عامة

مكان المنشأ:	الولايات المتحدة الأمريكية
اسم العلامة التجارية:	بنتلي نيفادا
رقم النموذج:	330190-040-01-CN
تفاصيل التغليف:	أصلي جديد مختوم من المصنع
مدة التسليم:	5-7 أيام
شروط الدفع:	T/T
القدرة الإنتاجية:	متوفر في المخزون

تفاصيل سريعة

الوصف

الأنابيب كابل امتداد نطاق درجة الحرارة الموسع (ETR) طراز 330190-040-01-CN من سلسلة 3300 XL يبلغ طول كابل الامتداد (ETR) ٤٫٠ أمتار، وهو مزوَّد بطبقة عزل ثلاثية المحور من مادة PFA مقاومة للحرارة ومُدرَّعة، ويدعم تطبيقات الأتمتة الصناعية ضمن مدى حراري يتراوح بين -٥٢°م و+٢٦٠°م (-٦٢°ف إلى +٥٠٠°ف). وقد حصل هذا الكابل على شهادات الموافقة من جهات معتمدة مثل CSA وATEX وIECEx. كابل امتداد نطاق درجة الحرارة الموسع (ETR) طراز 330190-040-01-CN من سلسلة 3300 XL الكابل يحافظ على مقاومة خرج تبلغ ٥٠ أوم وتغير أقل من ٢ مللي فولت لكل تغير في جهد التغذية بمقدار فولت واحد. والسعة الكهربائية تبلغ ٦٩٫٩ بيكومتر/متر، وتسمح تركيبات الأسلاك الميدانية باستخدام أسلاك ذات مقطع عرضي يتراوح بين ٠٫٢ و١٫٥ ملم² (من العيار ١٦ إلى العيار ٢٤ حسب مقياس AWG). وهو متوافق مع مجسات سلسلة ٣٣٠٠ بقطر ٥ مم ومجسات سلسلة ٣٣٠٠ XL بقطر ٨ مم، كابل امتداد نطاق درجة الحرارة الموسع (ETR) طراز 330190-040-01-CN من سلسلة 3300 XL يتيح إجراء قياسات دقيقة لموضع العمود الثابت أو المتغير أو لاهتزازه، وبمدى خطي يبلغ ٢ مم واستجابة ترددية تتراوح بين ٠ و١٠ كيلوهرتز، وقدرة اكتشاف أدنى هدف تبلغ ١٥٫٢ مم. ويوفّر تصميم CableLoc الحاصل على براءة اختراع قوة سحب تبلغ ٣٣٠ نيوتن لتثبيت وصلات المجس، كما أن وظيفة FluidLoc الاختيارية تمنع تسرب الزيت عبر الكابل. كابل امتداد نطاق درجة الحرارة الموسع (ETR) طراز 330190-040-01-CN من سلسلة 3300 XL يتداخل هذا الجهاز بسلاسة مع مجسات Proximitor القياسية من سلسلة ٣٣٠٠ XL، ما يمكّن من مراقبة التشغيل الآلي في ظروف درجات الحرارة المرتفعة الخاصة بالمحركات التوربينية والمضخّات التوربينية والمعدات الصناعية عالية الحرارة.

التطبيقات

قياس اهتزاز العمود في المعدات عالية الحرارة
الأنابيب كابل امتداد نطاق درجة الحرارة الموسع (ETR) طراز 330190-040-01-CN من سلسلة 3300 XL يدعم نطاق استجابة ترددي من ٠ إلى ١٠ كيلوهرتز ومدى خطي قدره ٢ مم، مما يسمح بالكشف الدقيق عن الاهتزاز في التوربينات والمضخّات والضواغط العاملة عند درجات حرارة تصل إلى ٢٦٠°م. ويضمن كابلها المدرّع المعزول بمادة الـPFA وبمقاومته الكهربائية البالغة ٧٥ أوم سلامة الإشارة حتى في ظل أقصى درجات الحرارة.

تتبع موقع العمود في الظروف القصوى
باستخدام مجسات السلسلة ٣٣٠٠ بقطر ٥ مم أو مجسات السلسلة ٣٣٠٠ XL بقطر ٨ مم، توفر وحدة كابل امتداد نطاق درجة الحرارة الموسع (ETR) طراز 330190-040-01-CN من سلسلة 3300 XL قراءات ثابتة وديناميكية لإزاحة العمود مع مقاومة خرج تبلغ ٥٠ أوم وحساسية تغذية أقل من ٢ ملي فولت لكل فولت، مما يضمن مرجعًا دقيقًا لمؤشر الطور (Keyphasor) ورصدًا دقيقًا للسرعة.

التثبيت في ألواح التشغيل ذات الحرارة العالية
الأنابيب كابل امتداد نطاق درجة الحرارة الموسع (ETR) طراز 330190-040-01-CN من سلسلة 3300 XL يسمح الكابل المدرّع بطول ٤٫٠ أمتار بتوجيه آمن داخل ألواح التحكم المعرَّضة للحرارة، مع الحفاظ على سعة الكابل الواصل عند ٦٩٫٩ بيكومتر/متر، ما يدعم طول توصيل حقل يصل إلى ٣٠٥ أمتار دون أي تدهور في الإشارة.

المواصفات الفنية

الميزة التنافسية

اتصال الكابل عالي مقاومة السحب
تقنية CableLoc المُسجلة كبراءة اختراع في وحدة كابل امتداد نطاق درجة الحرارة الموسع (ETR) طراز 330190-040-01-CN من سلسلة 3300 XL توفر قوة شد تبلغ ٣٣٠ نيوتن، مما يؤمن المجس والكابل في الأنظمة الآلية ويقلل إلى أدنى حدٍ ممكن خطر الانفصال العرضي.

نقل الإشارات لمسافات طويلة
يدعم ما يصل إلى ٣٠٥ أمتار من التوصيلات الميدانية مع الحفاظ على تغير أقل من ٢ مللي فولت لكل فولت إدخال، مما يمكّن كابل امتداد نطاق درجة الحرارة الموسع (ETR) طراز 330190-040-01-CN من سلسلة 3300 XL من تقديم قراءات دقيقة من غرف التحكم البعيدة.

كشف الأهداف الصغيرة في البيئات الساخنة
الأنابيب كابل امتداد نطاق درجة الحرارة الموسع (ETR) طراز 330190-040-01-CN من سلسلة 3300 XL يمكنه كشف أهداف مسطحة بقطر صغير يصل إلى ١٥,٢ مم أثناء التشغيل عند درجات حرارة تصل إلى ٢٦٠°م، وهو ما يجعله مثاليًا لمعدات صناعية مدمجة أو عالية الدقة.

التشغيل دون استخدام مواسير حماية مدرعة
مقاومة التداخل الراديوي العالي (RFI) والتداخل الكهرومغناطيسي (EMI) الخاصة بالـ كابل امتداد نطاق درجة الحرارة الموسع (ETR) طراز 330190-040-01-CN من سلسلة 3300 XL الكابل تسمح بتثبيته داخل أغلفة من الألياف الزجاجية أو غير المعدنية دون الحاجة إلى درع إضافي، مما يقلل من التعقيد ووقت التركيب.
