نظرة عامة
مكان المنشأ: |
الولايات المتحدة الأمريكية |
اسم العلامة التجارية: |
بنتلي نيفادا |
رقم الطراز: |
330106-05-30-50-12-CN |
كمية الطلب الأدنى: |
1 |
تفاصيل التغليف: |
أصلي جديد مختوم من المصنع |
وقت التسليم: |
5-7 أيام |
شروط الدفع: |
T/T |
قدرة التوريد: |
متوفر في المخزون |
تفاصيل سريعة
|
خيار الطول الكلي: |
5.0 أمتار (16.4 قدم) |
|
خيار الموصل ونوع الكابل: |
موصل تماسكي صغير Miniature ClickLoc، كابل FluidLoc موصل تماسكي صغير Miniature ClickLoc |
|
خيار اعتماد الجهة الرقابية: |
موافقات CSA، ATEX، IECEx |
|
خيط غلاف المجس: |
خيط 3/8-24 UNF |
|
الطول الأقصى للاشتباك الخيطي: |
0.563 بوصة |
|
الأبعاد: |
20X20X2CM |
|
الوزن: |
0.2kg |
الوصف

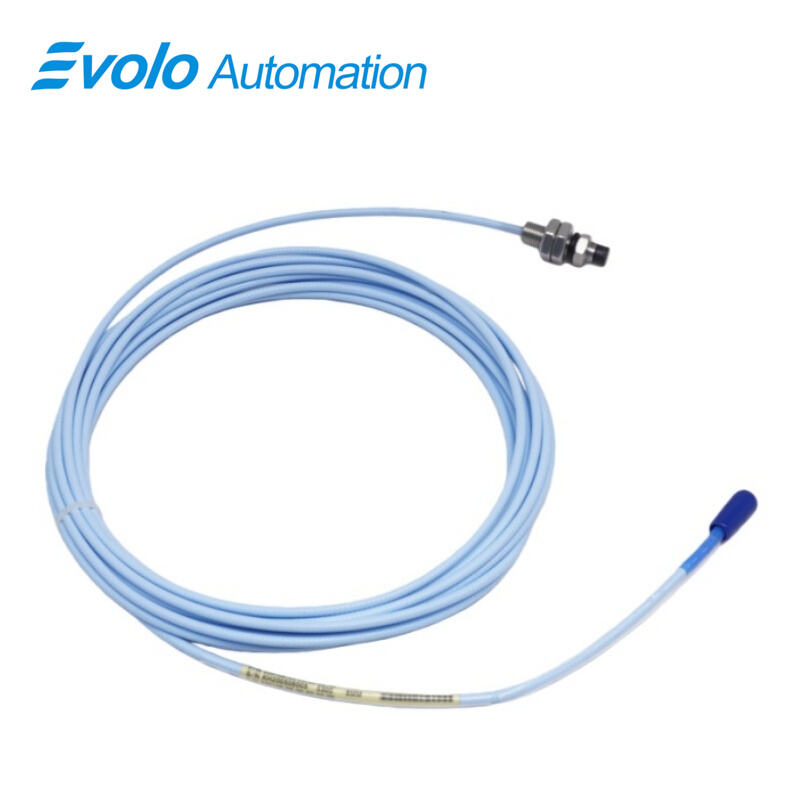

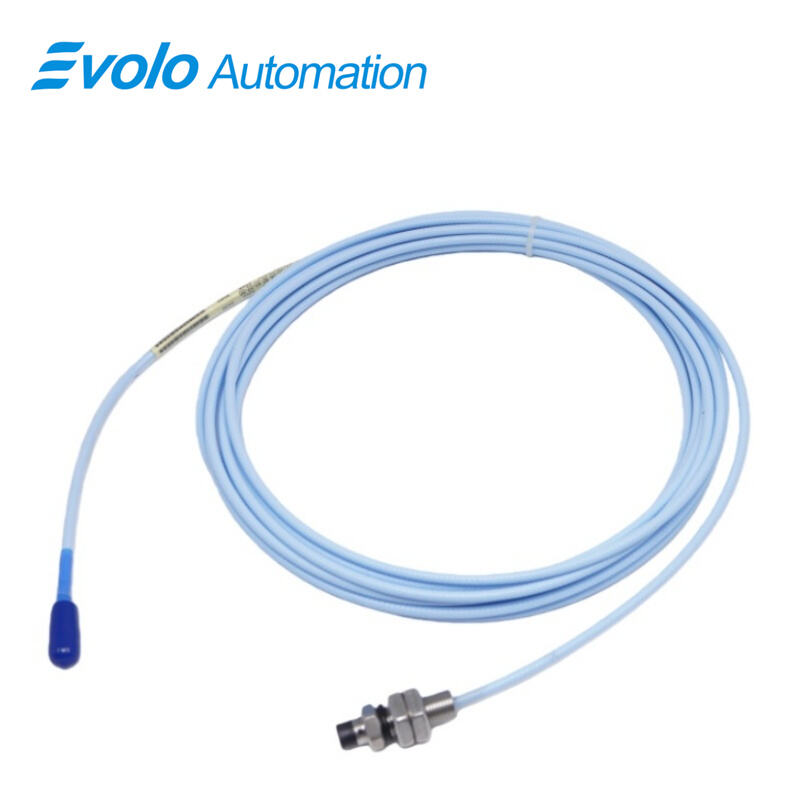

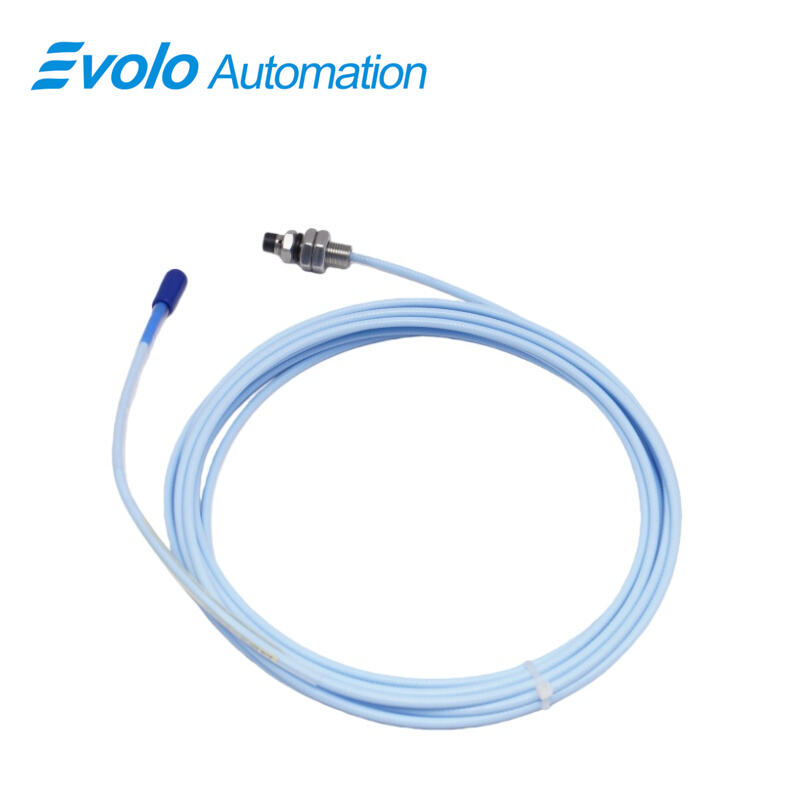

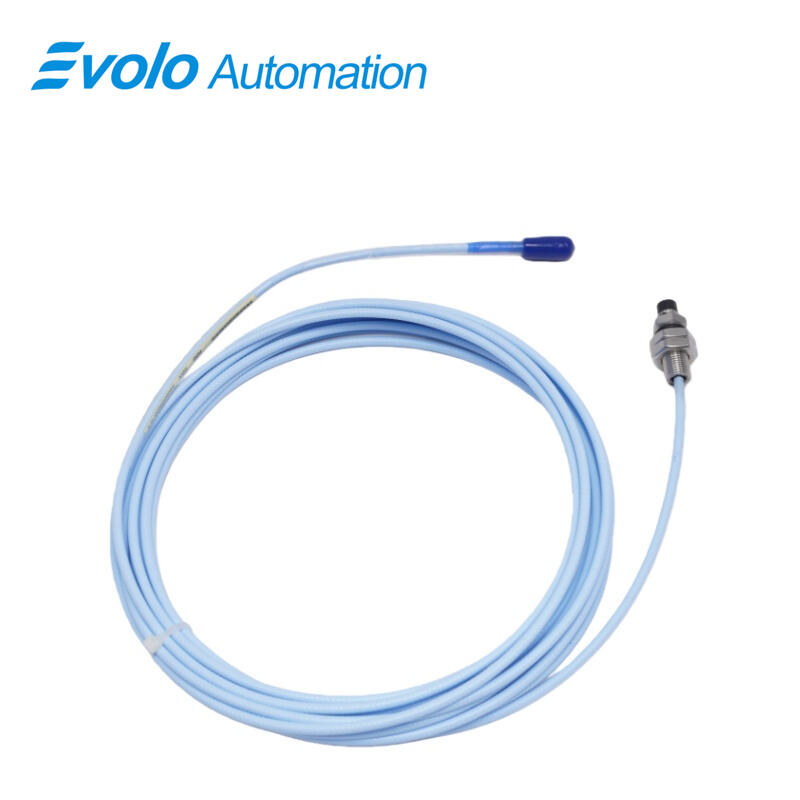

تم تصميم مسبار التركيب العكسي 330106-05-30-50-12-CN 3300 XL بقطر 8 مم لقياسات الاهتزاز والموقع عالية الدقة في أنظمة الأتمتة الصناعية المتقدمة. يُعد هذا المسبار جزءًا من نظام محول القرب 3300 XL بقطر 8 مم، ويقدم جهد إخراج يتناسب طرديًا مع المسافة بين رأس المسبار والسطح الموصل، مما يدعم القراءات الثابتة (الموقع) والديناميكية (الاهتزاز). وبمدى خطي يبلغ 2 مم (80 mils)، يمكن للمسبار التكيف مع المساحات الضيقة للتركيب مع الحفاظ على دقة عالية. تم تصنيع المسبار من الفولاذ المقاوم للصدأ AISI 303/304 مع رأس من مادة البولي فينيلين سلفيد، ما يجعله قويًا ومقاومًا كيميائيًا، ومصنفًا للعمل ضمن درجات حرارة تتراوح من -52°م إلى +177°م (-62°ف إلى +350°ف). ويضمن الكابل FluidLoc مع موصل ClickLoc المصغر اتصالات آمنة ومنع تسرب الزيت، في حين تؤكد موافقات CSA وATEX وIECEx مدى ملاءمته للاستخدام في المواقع الخطرة. كما تعزز التصاميم الحاصلة على براءة اختراع TipLoc وCableLoc من المتانة الميكانيكية، حيث توفر قوة شد تبلغ 330 نيوتن (75 رطلاً)، وتدعم التكامل السلس مع مكونات 3300 XL الأخرى، مما يتيح سهولة الاستبدال والتوافق العكسي. يستوفي هذا المسبار معيار API 670، ما يضمن أداءً موثوقًا به في البيئات الصناعية الصعبة.
التطبيقات
مراقبة اهتزازات محامل أفلام السوائل
يقيس الاهتزاز المحوري والشعاعي في المضخات والضواغط بمدى خطي يصل إلى 2 مم، مما يتيح الكشف المبكر عن تآكل المحامل.
مرجع كايفازور للآلات الدوارة
يوفر إشارات دقيقة لموضع الدوران لقياسات السرعة والطور في التوربينات والمولدات.
تطبيقات التركيب العكسي في الأماكن الضيقة
تم تصميم قطر 8 مم بشكل مثالي ليناسب وحدات الآلات الضيقة التي لا يمكن تركيب مجسات قياسية فيها، ويضمن قراءات دقيقة.
مراقبة عمود ضاغط النفط والغاز
يرصد الإزاحة الديناميكية لأعمدة السرعة العالية في البيئات الخطرة باستخدام مجسات تركيب عكسي معتمدة من ATEX.
مراقبة حالة المعدات الدوارة
يوفر باستمرار بيانات اهتزاز وموقع دقيقة لأنظمة الصيانة الوقائية، مما يقلل من التوقف غير المخطط له.
المواصفات
|
الأسلاك الميدانية: |
0.2 إلى 1.5 مم² (16 إلى 24 AWG) |
|
المدى الخطي: |
2 مم (80 ميل) |
|
درجة حرارة التشغيل والتخزين: |
-52°م إلى +177°م (-62°ف إلى +350°ف) |
|
مادة رأس المجس: |
كبريتيد البولي فينيلين |
|
مادة غلاف المجس: |
الفولاذ المقاوم للصدأ AISI 303 أو 304 |
الميزة التنافسية
العمل بدرجات حرارة عالية
يعمل بموثوقية بين -52°م إلى +177°م، مما يسمح بنشره في ظروف صناعية قاسية.
الامتثال للمواقع الخطرة
معتمد من CSA وATEX وIECEx، ويضمن الاستخدام الآمن في البيئات القابلة للاشتعال أو الانفجار.
تصميم ميكانيكي قوي
توفر تقنية TipLoc وCableLoc المحمية ببراءة اختراع قوة سحب تصل إلى 330 نيوتن، مما يمنع انفصال المجس ويعزز عمره الافتراضي.
مرونة التركيب العكسي
تتيح الخيط الخاص مقاس 3/8-24 UNF والتصميم المدمج التثبيت في المساحات المحدودة دون التأثير على دقة القياس.
تكامل النظام seemless
متوافق تمامًا مع مجسات 3300 XL الأخرى وكابلات التمديد وأجهزة استشعار Proximitor، مما يدعم الاستبدال السريع ويقلل من جهود المعايرة.
