نظرة عامة
مكان المنشأ: |
الولايات المتحدة الأمريكية |
اسم العلامة التجارية: |
هانيويل |
رقم النموذج: |
10216/2/1 |
تفاصيل التغليف: |
أصلي جديد مختوم من المصنع |
مدة التسليم: |
5-7 أيام |
شروط الدفع: |
T/T |
القدرة الإنتاجية: |
متوفر في المخزون |
المواصفات الفنية
|
الوصف |
المواصفات |
|
الطراز |
10216/2/1 |
|
اسم الجزء |
وحدة إخراج رقمية مراقبة بواسطة حلقة آمنة ضد الأعطال |
|
الأبعاد |
٢٫٥ × ٢٠٫٣ × ١٢٫٧ سم |
|
الوزن |
0.2 كجم |
|
الموافقات |
CE، TÜV، UL |
|
إصدارات البرامج |
≥ ٣,٠٠ |
|
متطلبات المساحة |
٤ TE، ٣ HE (٤ HP، ٣U) |
|
متطلبات الطاقة (٥ فولت تيار مستمر) |
15 mA |
|
متطلبات الطاقة (تيار مستمر ٢٤ فولت داخلي) |
50 mA |
|
متطلبات الطاقة (تيار مستمر ٢٤ فولت خارجي) |
15 مللي أمبير (بدون حمل على المخرج) |
|
عدد قنوات الإخراج |
4 |
|
مواصفات الإخراج |
مصدر تيار مستمر ٢٤ فولت بحالة صلبة (Solid-State)، مقاوم للاختصار الكهربائي |
|
أقصى تيار قناة واحدة |
١ أ |
|
أقصى حمل إجمالي للوحدة |
3.6 أمبير (حد ارتفاع درجة حرارة الوحدة) |
|
أقصى محاثة للحمل |
0.5 ساعة |
|
أقصى سعة تحميل |
1 µF |
|
عتبة كشف الحمل الزائد |
>10 أوم |
|
مقاومة المصباح عند درجة الحرارة المنخفضة |
>20 أوم |
|
انخفاض في الجهد |
<1.3 فولت عند تيار 1 أمبير |
|
تيار الإيقاف |
<0.1 مللي أمبير |
|
انخفاض جهد استشعار التيار |
<1 فولت عند تيار 1 أمبير |
|
تيار إدخال وحدة المراقبة (WDG) |
4 مللي أمبير |
|
رمز الوحدة (ترميز المفتاح) |
الفتحات A13، C9 |
|
رمز الرف (تشفير المفتاح) |
دبابيس كبيرة A13، C9 |
الوصف

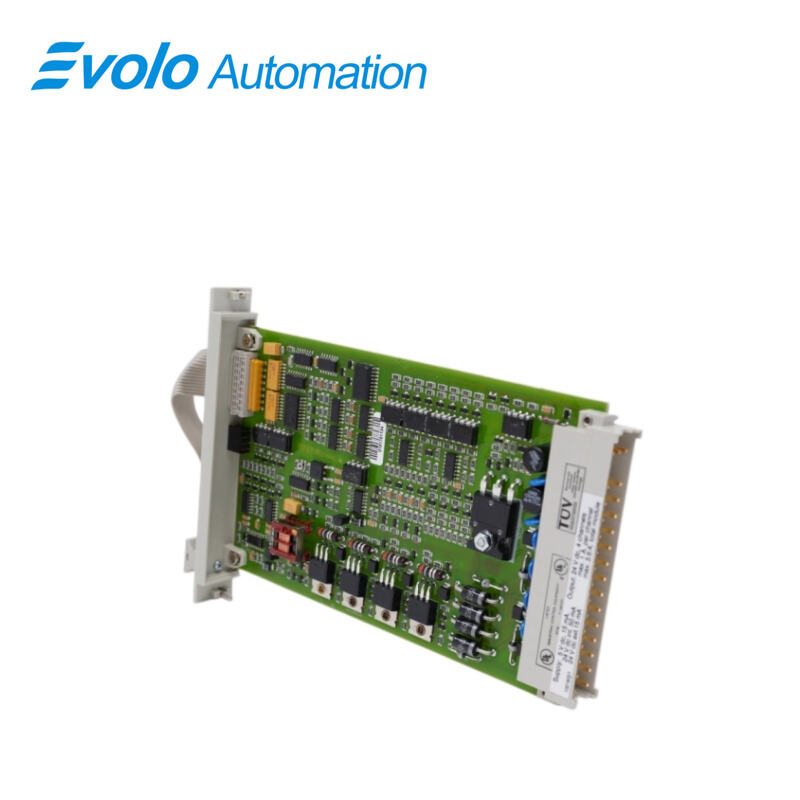

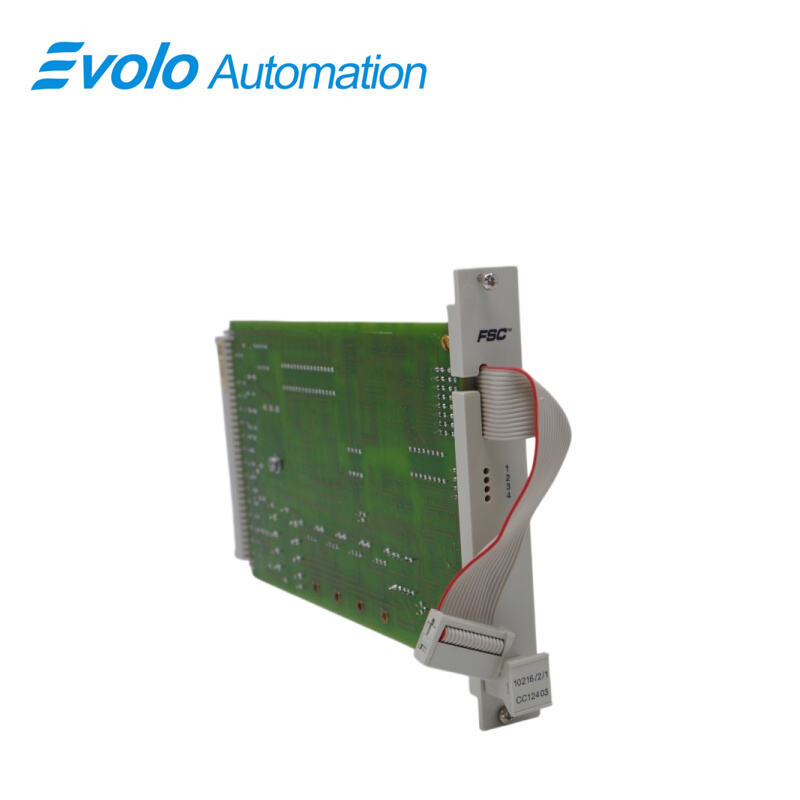

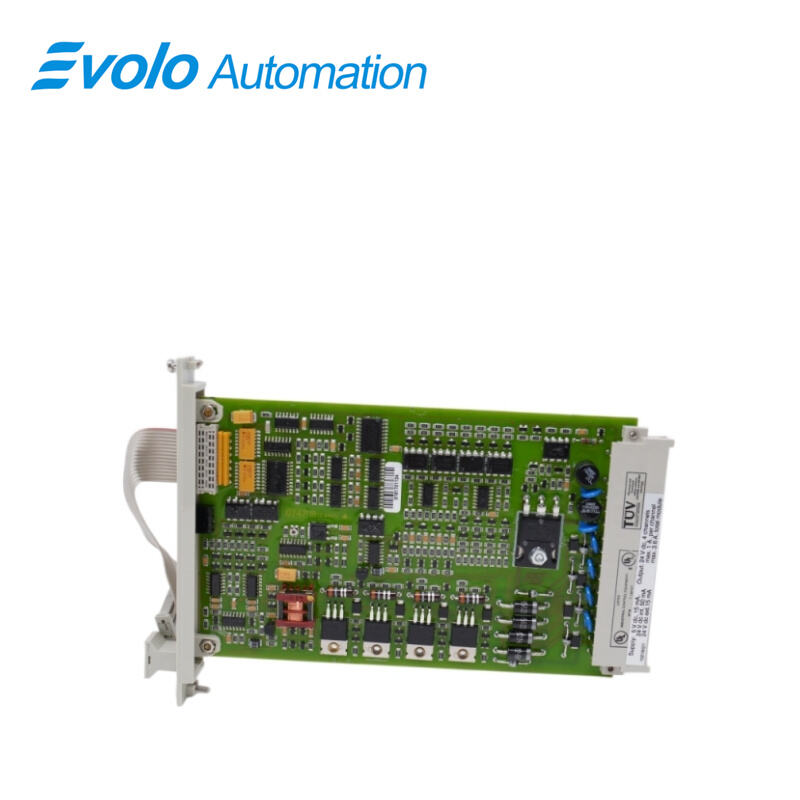

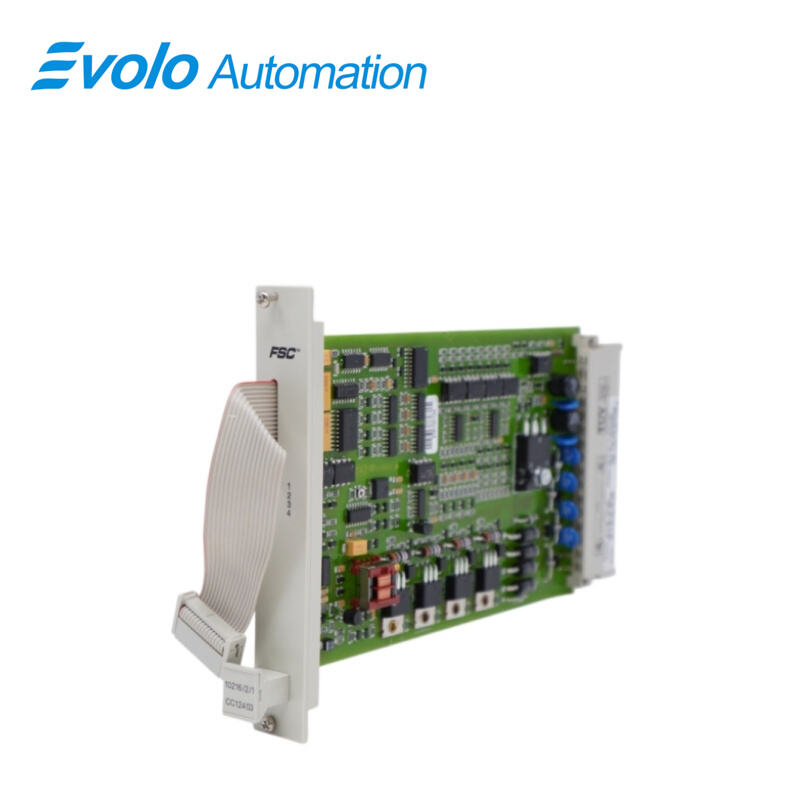

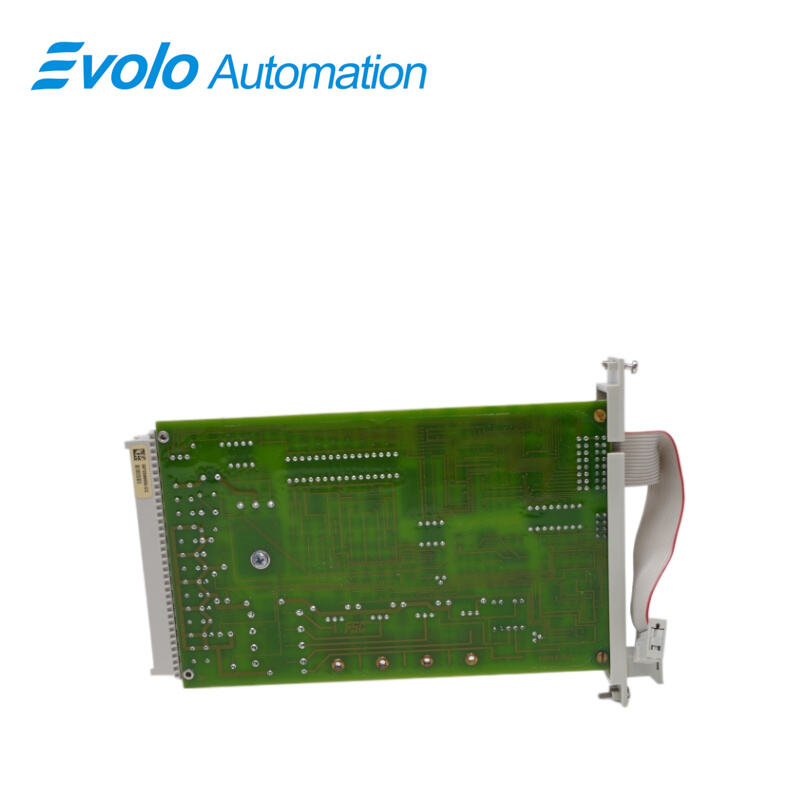

الأنابيب 10216/2/1 هو وحدة مراقبة رقمية لمخرجات الحلقة الآمنة ضد الأعطال. وتقوم هذه الوحدة ليس فقط بإرسال أوامر التحكم إلى أجهزة الحقل، بل أيضًا بمراقبة حالة التوصيلات الكهربائية من مخرجات الوحدة حتى المحرك النهائي (مثل صمامات الملف اللولبي والإنذارات السمعية/البصرية) في الوقت الفعلي، مع تحديد الأعطال المحتملة تلقائيًّا مثل الدوائر القصيرة أو الدوائر المفتوحة أو التشوهات في المعاوقة.
التطبيقات
المصنع الكيميائي: تشغيل صمامات الملف اللولبي للمفاعل، باستخدام مراقبة تيار الحلقة للكشف عن أعطال الكابلات أو الملفات.
مصفاة النفط: التحكم في صمامات الإيقاف الطارئ في وحدات التقطير، ومراقبة دوائر المخرجات لمنع حدوث أعطال ناتجة عن الدوائر القصيرة.
مصنع الغاز الطبيعي المسال: تشغيل صمامات التهوية الطارئة للخزانات، ومراقبة سلامة الدوائر لتجنب فشل الإطلاق.
محطة توليد الطاقة: التحكم في صمامات إغلاق الوقود الآمنة للمراجل، والتحقق من حلقات المحركات لضمان تنفيذ أوامر الإغلاق بشكل صحيح.
اختبار
يتم اختبار المخرجات فيما يلي:
القدرة على إزالة التغذية الكهربائية،
القدرة على إزالة التغذية الكهربائية عبر الوسيلة الثانوية،
التشويش المتبادل بين المخرجات،
وظيفة ديودات العزل،
انقطاع التوصيلات في توصيلات المخرجات (الخارجية)، و
حدوث دائرة قصيرة في المخرجات.
الأسئلة الشائعة
س: بالنسبة للوحدة 10216/2/1، كم عدد قنوات المخرجات التي تمتلكها، وما هو التيار الأقصى لكل قناة؟
ج: ٤ قنوات، وأقصى تيار لكل قناة هو ١ أمبير.
س: ما أقصى تيار حمل إجمالي مسموح به للوحدة النمطية 10216/2/1?
ج: أقصى تيار حمل إجمالي هو ٣٫٦ أمبير (يتحدد هذا الحد بقدرة التبدد الحراري للوحدة النمطية).
س: ما هو انخفاض الجهد في الوحدة النمطية؟ 10216/2/1عند تيار 1 أ؟
ج: انخفاض الجهد < 1.3 فولت، وانخفاض استشعار التيار < 1 فولت.
س: ما أقصى قيمة للحث والسعة المسموح بهما في الحمل للمodule؟ 10216/2/1?
ج: أقصى حث 0.5 هنري، وأقصى سعة 1 ميكروفاراد.
س: ما رمز منع التوصيل الخاطئ وأبعاد تركيب الـmodule على الرف؟ 10216/2/1?
ج: الرموز A13 وC9، ويحتل مساحة 4 HP و3U.
