وحدة معالجة SC300E-MPP، مصنّعون ومورّدون ومصنع وحدة معالجة SC300E-MPP في الصين

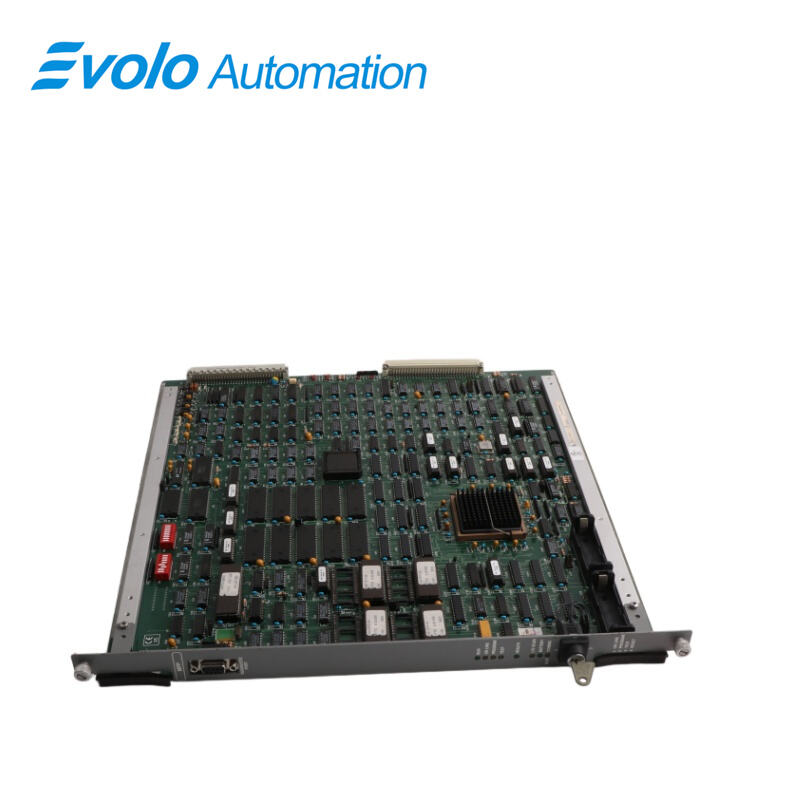

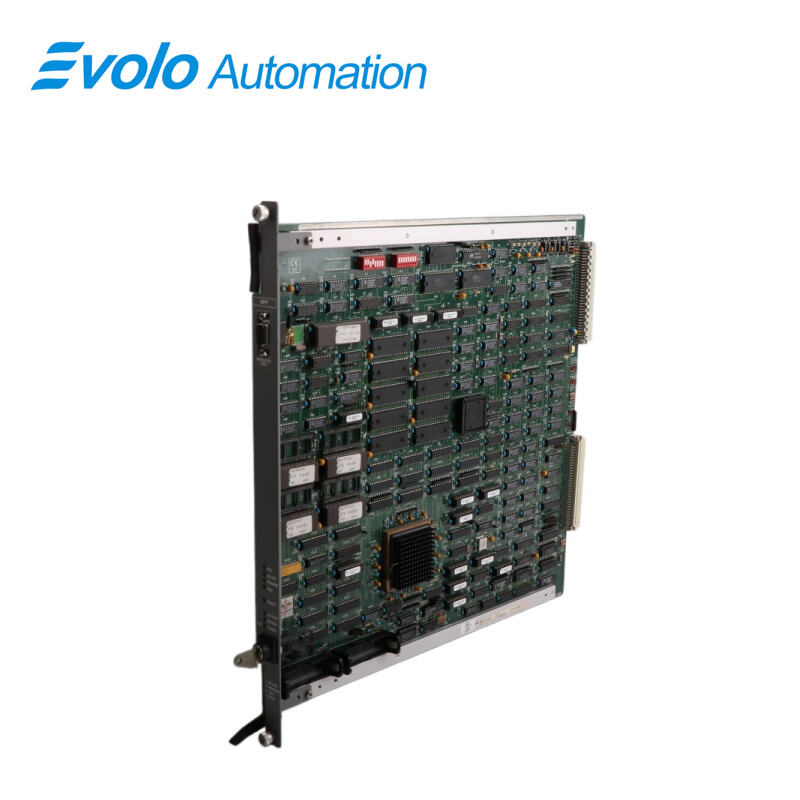

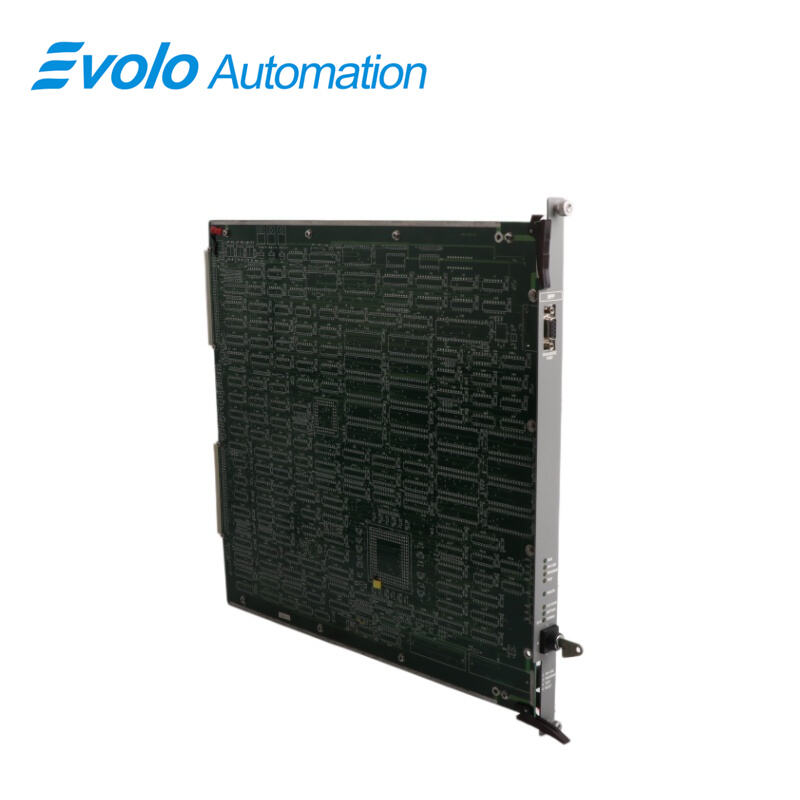

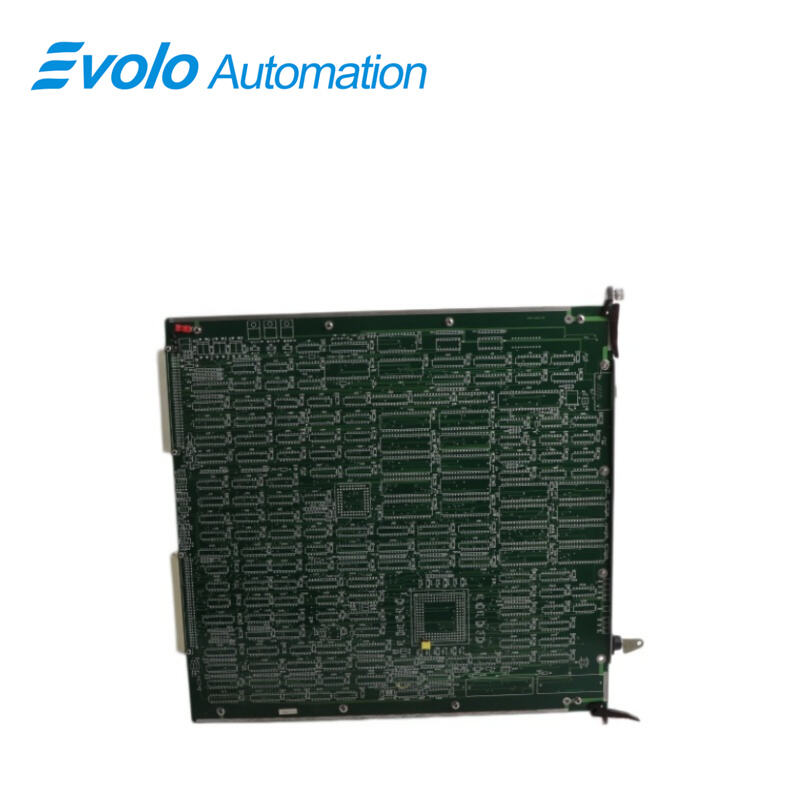

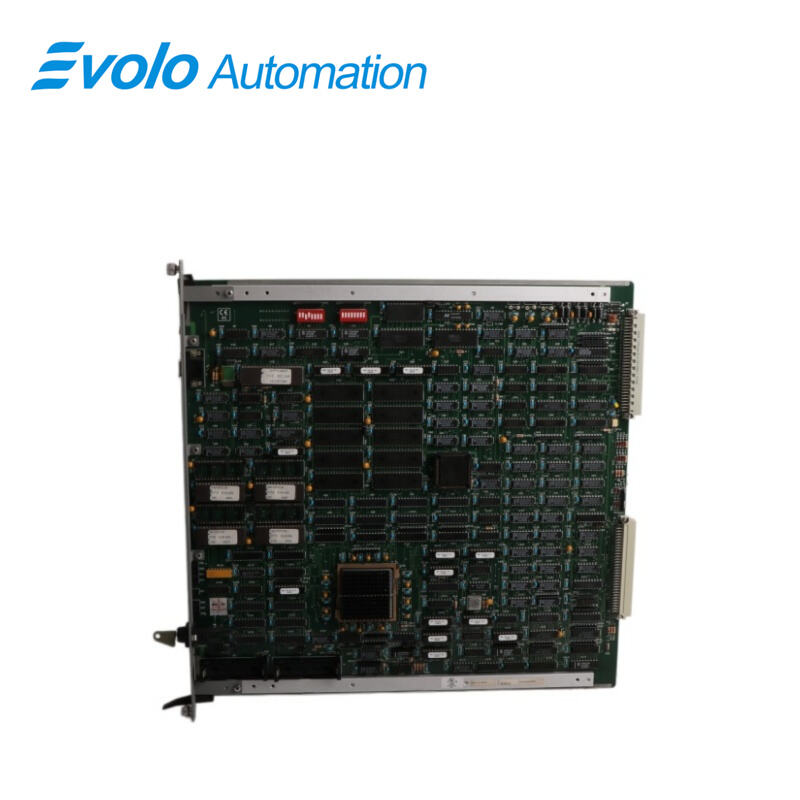

نظرة عامة

مكان المنشأ:	السويد
اسم العلامة التجارية:	ABB
رقم النموذج:	SC300E-MPP
تفاصيل التغليف:	أصلي جديد مختوم من المصنع
مدة التسليم:	5-7 أيام
شروط الدفع:	T/T
القدرة الإنتاجية:	متوفر في المخزون

المواصفات الفنية

المواصفات الفنية	القيمة
الطراز	SC300E-MPP
نوع المنتج	وحدة معالجة
الأبعاد	2.7 × 40.3 × 39.8 سم
الوزن	1.38 كجم
المعالج	عائلة إنترل
ذواكر برمجية قابلة للمسح والبرمجة كهربائيًّا (EPROM)	سعة ١ ميجابايت مُركَّبة
رام	سعة ١ ميجابايت مُركَّبة
بطارية احتياطية للذاكرة العشوائية (RAM)	بطارية ليثيوم اختيارية (مدة الصلاحية على الرف: ٨–١٠ سنوات، ومدة الاحتفاظ بالبرنامج: نحو ٦ أشهر)
الاتصال بين المعالجات	تسلسلي عالي السرعة (للقراءة فقط)
منفذ التشخيص	أغراض الاختبار في المصنع
مفتاح التبديل	رباعي المواضع (تشغيل على الخط / برمجة / اختبار / إعادة تعيين)
المؤشرات	تشغيل / تشغيل على الخط / برمجة / اختبار / حالة التشغيل / مسح الإدخال/الإخراج / البطارية / الاتصالات
استهلاك الطاقة	10 واط
درجة حرارة التشغيل	+٥°م إلى +٦٠°م
درجة حرارة التخزين	-25°C إلى +70°C
الرطوبة	٥٪ إلى ٩٥٪ غير متكثف (<٤٠°م درجة حرارة محيطة)

الوصف

شركة ABB SC300E-MPP هو وحدة المعالج الرئيسي المركزية لنظام التحكم الآمن Triguard SC300E. وقد صُمّمت هذه الوحدة لتطبيقات تتطلب سلامة عالية تصل إلى مستوى SIL 3، وهي تشكّل الذكاء الأساسي المسؤول عن تنفيذ منطق السلامة، وإجراء التشخيص الذاتي المستمر، وإدارة الاتصال المتزامن عبر لوحة التوصيل الخلفية للوحدة المتحكم بها.

التطبيقات

مصافي النفط: باعتبارها القلب النابض لنظام الإيقاف الطارئ (ESD)، فإنها تتحكم في المفاعلات ذات الضغط العالي وأنظمة المشاعل.

المحطات الكيميائية الكبيرة: توفر وظائف تأمين تفاعلية حاسمة للتحكم في التفاعلات الطاردة للحرارة.

المحطات النووية ومحطات الطاقة الحرارية: تنفّذ المنطق الأمني لنظام إدارة موقد الغلاية (BMS).

الوظائف

استطلاع المدخلات والمخرجات

تشخيص الأعطال الداخلية، وانقطاع التيار الكهربائي، واتفاق التصويت، وحالة معالج وحدة المعالجة الدقيقة

تتبع أنشطة الصيانة مثل الإصلاح أثناء التشغيل

كشف الأعطال الكامنة في وحدات المدخلات/المخرجات (I/O)

تنفيذ منطق السلامة والتحكم

اكتساب البيانات وتسلسل الأحداث (SOE) لإرسالها إلى محطة عمل المشغل

مؤشرات LED

تُضيء مصابيح LED الموجودة على اللوحة الأمامية للإشارة إلى الحالات التالية:

RUN (أخضر): وحدة المعالجة الرئيسية قيد التشغيل (كما يُشار إليه من خلال إخراج وحدة المراقبة الإلكترونية لمُنظِّر المعالج الدقيق)

متصل بالشبكة (أصفر): وحدة معالجة الميكروبروسيسور (MPP) متصلة بالشبكة

وضع البرمجة (أصفر): وحدة معالجة الميكروبروسيسور (MPP) في وضع البرمجة

اختبار (أصفر): مُخصَّص للاستخدام المستقبلي

الصحة (أخضر): تشغيل وحدة المعالجة الدقيقة (كما يُشار إليه بدائرة مراقبة نبضات عنوان وحدة المعالجة الدقيقة)

مسح وحدات الإدخال/الإخراج (أصفر): جارٍ إجراء مسح لوحدات الإدخال/الإخراج

البطارية (أخضر): حالة البطاريات الاحتياطية سليمة (إما البطارية ١ أو البطارية ٢)

اتصالات وحدة الإدخال/الإخراج التسلسلية (أصفر): جارٍ إجراء مسح لوحدة الإدخال/الإخراج التسلسلية

تشخيص حالات الإيقاف المؤقت/التشغيل الأولي

عند تشغيل وحدات معالجة الميكروبروسيسور (MPP) الخاصة بوحدة SC300E لأول مرة، تُنفَّذ الإجراءات التشخيصية التالية:

تهيئة جميع ذاكرات SRAM

فحص تهيئة الذاكرة وحجمها

تم نسخ RTTS والمنطق التطبيقي إلى الذاكرة المؤقتة SRAM

أُعيد حساب مجموع التحقق (Checksums) لجميع البرامج والتحقق منها

تم قراءة تهيئة واجهات التحقق (Checksums) لمُعالِجات MPP المجاورة والتأكد منها

تهيئة سجلات المزامنة

تم قراءة سجلات المزامنة للمعالجات المجاورة

سيقوم أحد المعالجات بعد ذلك بالوقوف مؤقتًا، في انتظار اكتمال التشخيص الأولي من قِبل المعالجين الآخرين من نوع MPP.

الأسئلة الشائعة

س: كم تدوم المدة التي يبقى فيها البرنامج نشطًا بعد انقطاع التيار الكهربائي على جهاز الـ SC300E-MPP ?
ج: عند تركيب بطارية ليثيوم، تبلغ مدة الاحتفاظ بالبرنامج حوالي ٦ أشهر بعد انقطاع التيار الكهربائي.

س: هل يمكن للمستخدمين استخدام منفذ التشخيص الموجود على جهاز الـ SC300E-MPP ؟
أ: لا. وهي محفوظة لاختبارات المصنع؛ ويتم التصحيح عبر محطة العمل الهندسية.

س: ماذا يخزن الـ RAM والـ EPROM في SC300E-MPP ?
ج: يخزن الـ EPROM (1 ميغابايت) البرنامج الثابت/نظام التشغيل، بينما يخزن الـ RAM (1 ميغابايت) برامج المنطق الأمني للمستخدم.

س: هل يدعم الجهاز SC300E-MPP هل يحتاج إلى إعادة برمجة بعد الاستبدال؟
ج: تقوم الأنظمة الزائدة عن الحاجة بالتزامن التلقائي عبر رابط تسلسلي عالي السرعة؛ أما الأنظمة غير الزائدة عن الحاجة فتتطلب التنزيل اليدوي.

س: ما هي متطلبات الرطوبة بالنسبة لـ SC300E-MPP ?
ج: من ٥٪ إلى ٩٥٪ غير متكثفة، مع درجة حرارة محيطة مثالية أقل من ٤٠°م.
