Siemens SIMATIC S7 6ES7972-0CB20-0XA0 PC-adapter USB

Oorsig

SIEMENS SIMATIC • PC ADAPTER USB

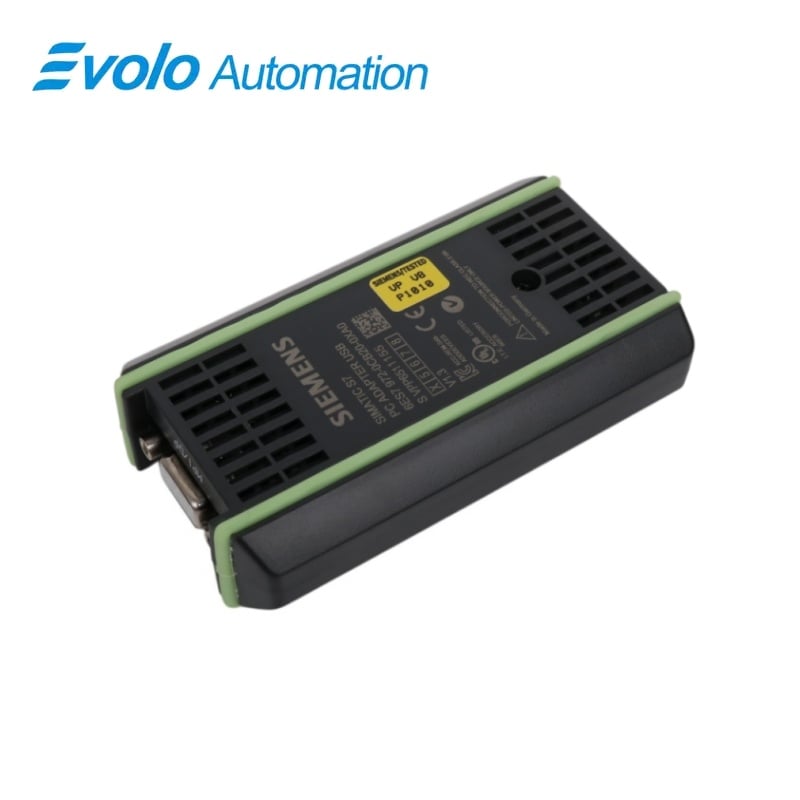

6ES7972-0CB20-0XA0 PC Adapter USB

USB-ingenieurs-toegang vanaf ’n PG/PC na SIMATIC MPI/DP-netwerke vir programmeer-, konfigurasie- en diensdoeleindes.

Op ’n Glansbeeld

Merk	Siemens
Model	6ES7972-0CB20-0XA0
Produktipe	PC Adapter USB
Kernfunksie	PG/PC-toegang na MPI/DP-netwerke
Kompatible reeks	SIMATIC S7, M7 en C7

PC-konneksie

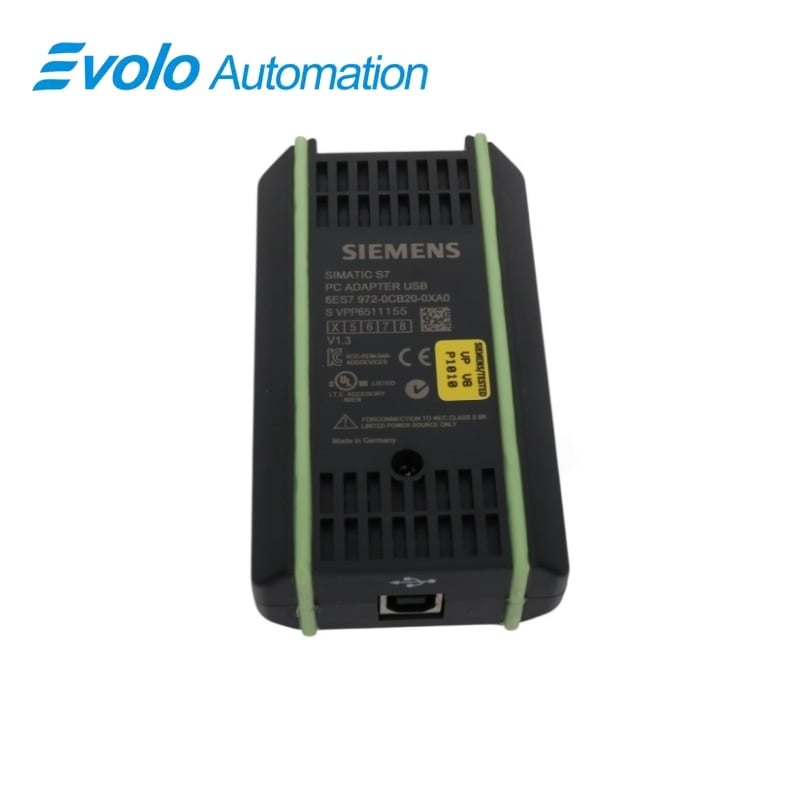

USB verbind die adapter aan ’n programmeertoestel of rekenaar.

Busverbinding

Die MPI/DP-koppelvlak verbind na S7-, M7- of C7-stelsels.

Status aanduiding

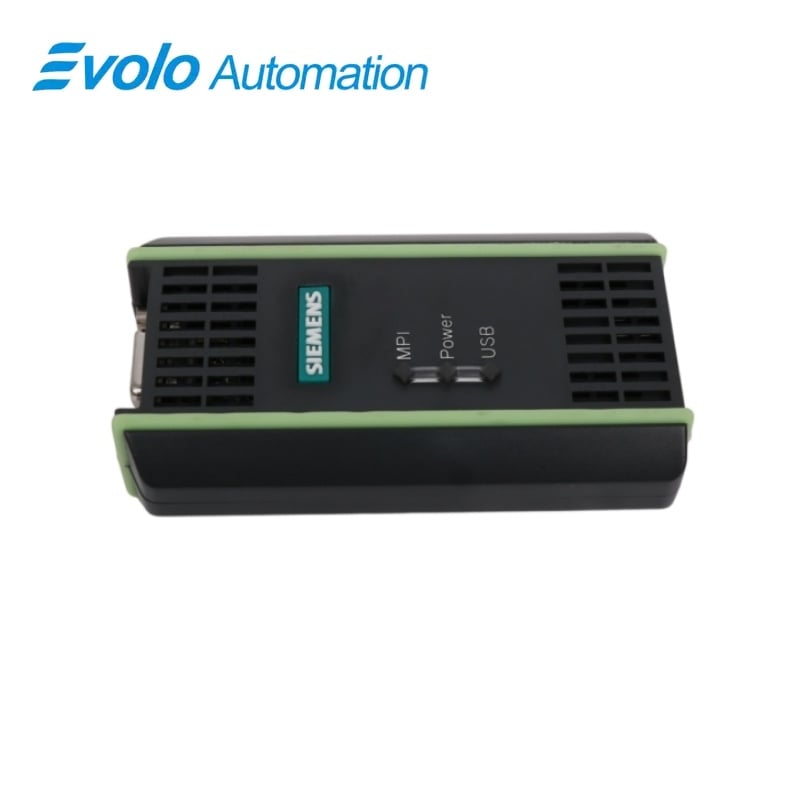

USB-, Krag- en MPI-LED's ondersteun verbindingskontroles.

Produk-oorsig

6ES7972-0CB20-0XA0 verbind 'n rekenaar of programmeertoestel deur middel van USB met die MPI/DP-koppelvlak van 'n SIMATIC S7-, M7- of C7-outomatiseringstelsel. Dit verskaf ingenieurs-toegang sonder 'n uitbreidingssleuf in die rekenaar.

Die adapter ondersteun MPI- en PROFIBUS-netwerke en, vanaf firmware V1.1, homogene PPI-netwerke. Die ingeslote 0,3 m MPI-kabel verbind die adapter met die outomatiseringstelsel, terwyl 'n 5 m USB-kabel dit met die rekenaar verbind.

Bestelfokus: pas die oorspronklike adapter-bestellingnommer, vereiste bus-profiel, firmware en kragopstelling voor vervanging aan.

Sleutelfunksies

USB-ingenieurs-toegang

Verbind 'n PG/PC met 'n MPI/DP-outomatiseringkoppelvlak deur die rekenaar se USB-poort.

Netwerkprofielondersteuning

Werk op MPI- en PROFIBUS-netwerke en ondersteun homogene PPI met firmware V1.1 of nuwer.

Verbindingsdiagnostiek

USB-, Krag- en MPI-aanduiers wys rekenaar-, voeding- en busstatus.

Amptelike spesifikasies

Afmetings	Ongeveer 105 × 58 × 26 mm
Gewig	Ongeveer 250 g
Beheerderkant-koppelvlak	RS485, tot 1,5 Mbps
PC-kant-koppelvlak	USB, 12 Mbps
Voeding via MPI-koppelvlak	24 V DC SELV; 18 tot 30 V DC
Energieverbruik	50 mA tipies; 100 mA maksimum
Inschakelstroom	700 mA maksimum vir 8 µs
Veiligheidsklas	Klas III volgens IEC 60950
Graad van beskerming	IP20
Geraasvrystelling	Klas B volgens EN 55022
Pulsstoringweerstand vir seinlyne	2 kV volgens IEC 61000-4-4 vir lyne langer as 3 m
Weerstand teen elektrostatiese ontlaaiing	6 kV kontak; 8 kV lug volgens IEC 61000-4-2
Bedryfstemperatuur	0 tot 60 °C; maksimum verandering 10 K/u
Berging- en versendingtemperatuur	−20 tot 60 °C; maksimum verandering 20 K/u
Bedryfsrelatiewe vochtigheid	5% tot 80% by 25 °C, nie-kondenserend
Berging- en versending relatiewe vochtigheid	5% tot 95% by 25 °C, nie-kondenserend

Amptelike bron: Siemens PC-adapter USB-handleiding .

Gewilde Vrae

Hoe kry 6ES7972-0CB20-0XA0 krag wanneer dit aan ’n PLC gekoppel is?

Die adapter kry gewoonlik 24 V DC deur die MPI-koppelvlak en benodig ’n eksterne voorsiening wanneer daardie koppelvlak nie 24 V verskaf nie.

Kan ek 6ES7972-0CB20-0XA0 aan ’n notebook sonder ’n uitbreidingsgleuf verbind?

Die USB-koppeling laat ’n notebook of ander rekenaar met die outomatiseringstelsel kommunikeer sonder ’n interne koppelkaart.

Watter busnetwerke kan 6ES7972-0CB20-0XA0 toegang tot verkry?

Die adapter ondersteun MPI- en PROFIBUS-netwerke, sowel as homogene PPI-netwerke vanaf firmware V1.1.

Wat is die hoogste bus-oordragtempo vir 6ES7972-0CB20-0XA0?

Die adapter ondersteun MPI/DP-netwerk-oordragtempo’s tot 1,5 Mbps.

Watter kabel moet ek tussen 6ES7972-0CB20-0XA0 en die beheerder gebruik?

Gebruik die verskafde 0,3 m MPI-kabel vir die beheerderverbinding, aangesien Siemens waarsku teen die vervanging van ’n ander kabel.

Hoe kies ek die PG/PC-koppelvlak vir 6ES7972-0CB20-0XA0?

Installeer die adapterprogrammatuur en kies die toepaslike PC-adapter MPI-, PPI- of PROFIBUS-koppelvlak in die PG/PC-instellings.

Wat moet ek nakien as die POWER-LED op 6ES7972-0CB20-0XA0 af is?

Nakien die MPI-kabel, die beheerder se kragvoorsiening en die beskikbaarheid van die vereiste 24 V DC-voorsiening.

Verenigbaarheid & bestellingnota's

Voordat u 6ES7972-0CB20-0XA0 bestel: nakien die geïnstalleerde bus, die adapter se firmware, die MPI-kragvoorsiening en die vereiste USB/MPI-kabels.

Konneksie-nakietlys

• Gebruik die verskafde 0,3 m MPI-kabel; Siemens waarsku teen die vervanging van ’n ander adapter-na-beheerder-kabel.
• Verskaf 'n eksterne voorsiening as die teiken MPI/DP-koppelvlak nie 24 V DC verskaf nie.
• Vir 'n PPI-installasie, gebruik firmware V1.1 of nuwer en STEP 7-Micro/Win.
