Siemens SINAMICS S120 6SL3055-0AA00-3BA0 TM54F Veiligheidseindmodule
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
- Gebruik die module slegs met platforms wat spesifiek vir TM54F goedgekeur is.
- Pas die eksterne veiligheidstoestelle aan by die gedokumenteerde Tipe 1 inset- en 24 V uitseteienskappe.
- Herhaal die geverifieerde veiligheidsaanvaardingprosedure na vervanging.
Siemens · SINAMICS S120

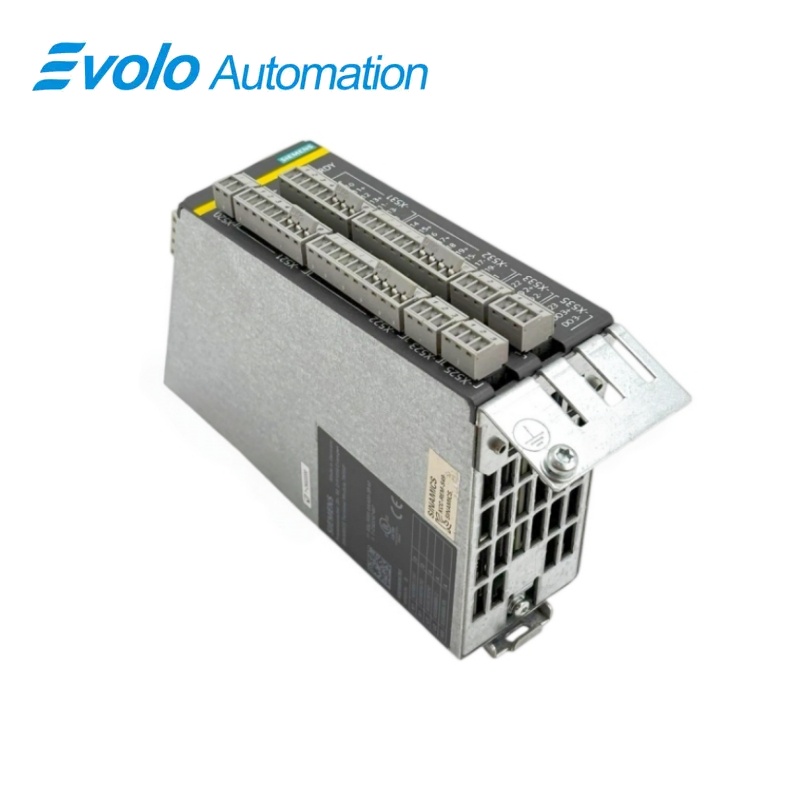

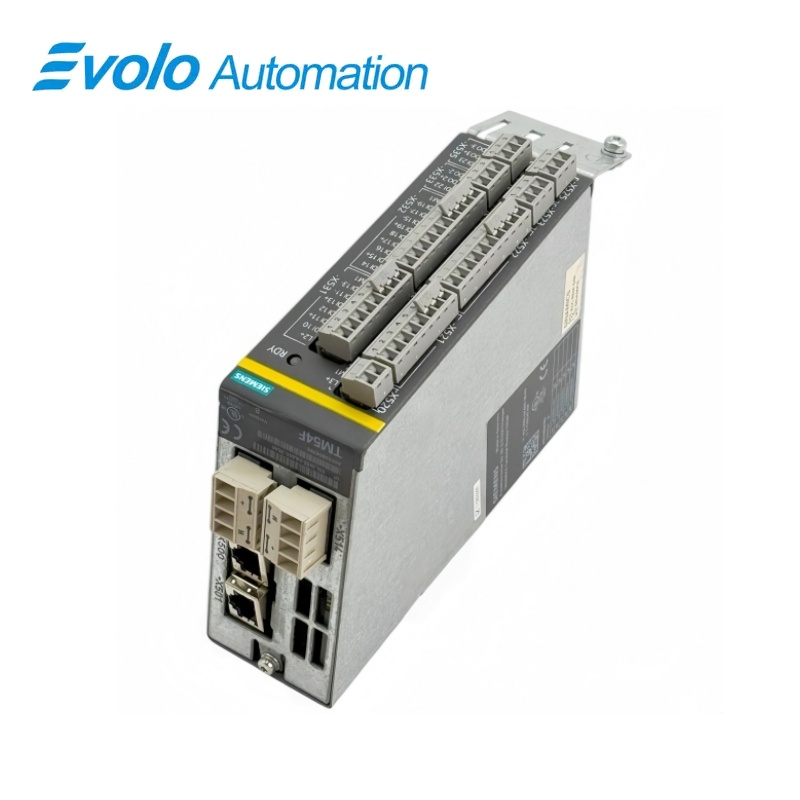

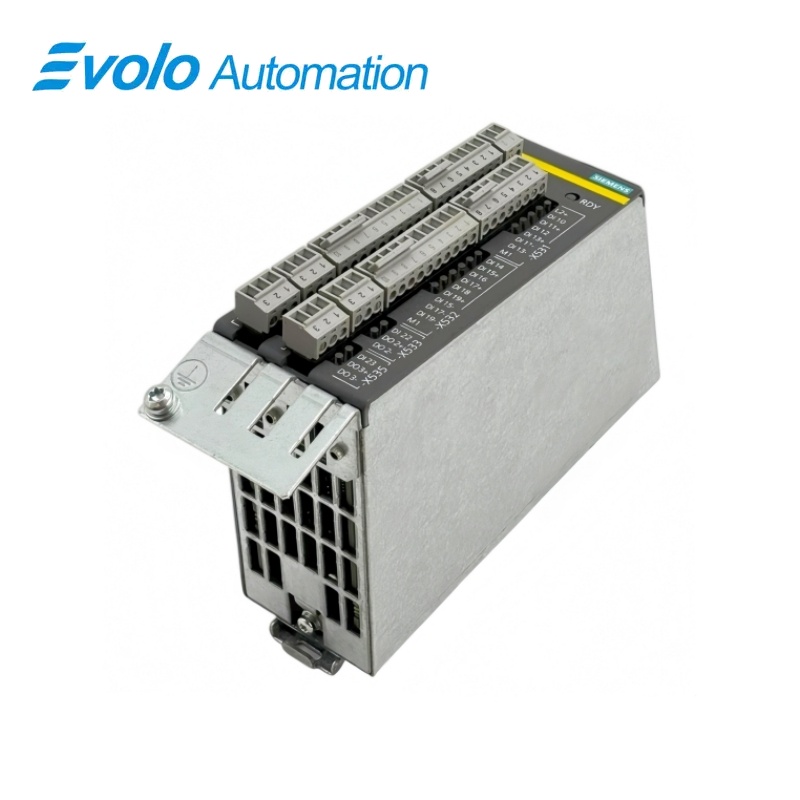

6SL3055-0AA00-3BA0 TM54F Veiligheidsterminaalmodule
Die 6SL3055-0AA00-3BA0 TM54F verskaf tien foutveilige digitale insette, vier foutveilige digitale uittrekkings en drie 24 V-sensorvoorsienings vir Safety Integrated-toepassings.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6SL3055-0AA00-3BA0 |
| Produktipe | DRIVE-CLiQ foutveilige digitale I/O-terminaalmodule |
| Kernfunksie | Voeg foutveilige digitale insette, uittrekkings en sensorvoorsienings by ’n SINAMICS-veiligheidskonfigurasie |
| Toepassing of Kompatible Reeks | SINAMICS S120-, SINUMERIK 828D- en SIMOTION D-stelsels wat TM54F ondersteun |
Presiese identifikasie
Pas die 6SL3055-0AA00-3BA0-karakters karakter-vir-karakter aan voor vervanging.
Koppelvlaktoets
Bevestig die geïnstalleerde voeding, terminale, netwerk- en velddraadverbindings.
Projekrugsteun
Behou die geverifieerde konfigurasie- en toepassingsdata voor ruiling.
Produk-oorsig
Die 6SL3055-0AA00-3BA0 TM54F verskaf tien foutveilige digitale insette, vier foutveilige digitale uittrekkings en drie 24 V-sensorvoorsienings vir Safety Integrated-toepassings.
Tien veiligheidsingange en vier veiligheidsuitgange verbind eksterne veiligheidstoestelle met die aandrywingstelsel. Die terminaalmodule ruil veiligheidsdata met ondersteunde Beheer-eenhede en bewegingsbeheerplatforms uit. Invoer- en uitvoerprosessering kan ingestel word vanaf 4 tot 25 ms om by die geverifieerde veiligheidsontwerp te pas.
Sleutelfunksies
Veilige digitale I/V
Tien veiligheidsingange en vier veiligheidsuitgange verbind eksterne veiligheidstoestelle met die aandrywingstelsel.
DRIVE-CLiQ-integrasie
Die terminaalmodule ruil veiligheidsdata met ondersteunde Beheer-eenhede en bewegingsbeheerplatforms uit.
Instelbare veiligheidsoeklus
Invoer- en uitvoerprosessering kan ingestel word vanaf 4 tot 25 ms om by die geverifieerde veiligheidsontwerp te pas.
Amptelike spesifikasies
| Faal-veilige digitale insette | 10 |
|---|---|
| Veiligheidskritiese digitale uitsette | 4 |
| 24 V-sensorvoorsienings | 3 |
| Sensorvoorsieningsstroom | 0,5 A per uitset |
| Digitale Ingang Standaard | IEC 61131-2 Tipe 1 |
| Digitale Ingangspanningsreeks | -3 tot +30 V |
| Ingang Lae Vlak | -3 tot +5 V |
| Ingang Hoë Vlak | 15 tot 30 V |
| Tipiese Ingangstroom by 24 V | Meer as 3,2 mA |
| Tipiese Ingangvertraging L→H | 30 µs |
| Tipiese Ingangvertraging H→L | 60 µs |
| Maksimum uitsetlasstroom | 0,5 A per foutveilige uitgang |
| Tipiese Uitsetvertraging L→H | 300 µs |
| Tipiese Uitsetvertraging H→L | 350 µs |
| Veiligheidsskankiklus | 4 tot 25 ms instelbaar |
| Maksimum drywerverlies | 4,5 W |
| Afmetings | 50 × 151 × 110 mm |
| Benoemde Gewig | 0.9 KG |
| Veiligheidsvermoë | SIL 2, PL d en Kategorie 3 |
Gewilde Vrae
Hoeveel veiligheidskanale word deur 6SL3055-0AA00-3BA0 verskaf?
Die module verskaf tien foutveilige digitale insette en vier foutveilige digitale uitsette.
Watter beheerders kan veiligheidsdata met 6SL3055-0AA00-3BA0 uitruil?
Gebruik ’n ondersteunde CU310-2, CU320-2, SINUMERIK 828D, NX10.3, NX15.3 of SIMOTION D-platform.
Watter insetvlakke geld vir 6SL3055-0AA00-3BA0?
’n Lae sein is -3 tot +5 V en ’n hoë sein is 15 tot 30 V.
Hoe moet die veiligheidsskandeurkus vir 6SL3055-0AA00-3BA0 ingestel word?
Kies ’n waarde van 4 tot 25 ms wat deur die goedgekeurde masjienveiligheidsberekening geregverdig word.
Watter stroom kan elke uitset van 6SL3055-0AA00-3BA0 skakel?
Behou elke faalveilige digitale uitset by of onder 0.5 A.
Wat moet bewaar word voordat 6SL3055-0AA00-3BA0 vervang word?
Bewaar die aandrywingprojek, veiligheidsparameters, checksums, terminaalkaart en aanvaardingstoetsrekords.
Wat moet voltooi word nadat 6SL3055-0AA00-3BA0 geïnstalleer is?
Voer die gespesifiseerde veiligheidsaanvaardingstoets uit en verifieer elke inset, uitset en afskakelingspad.
