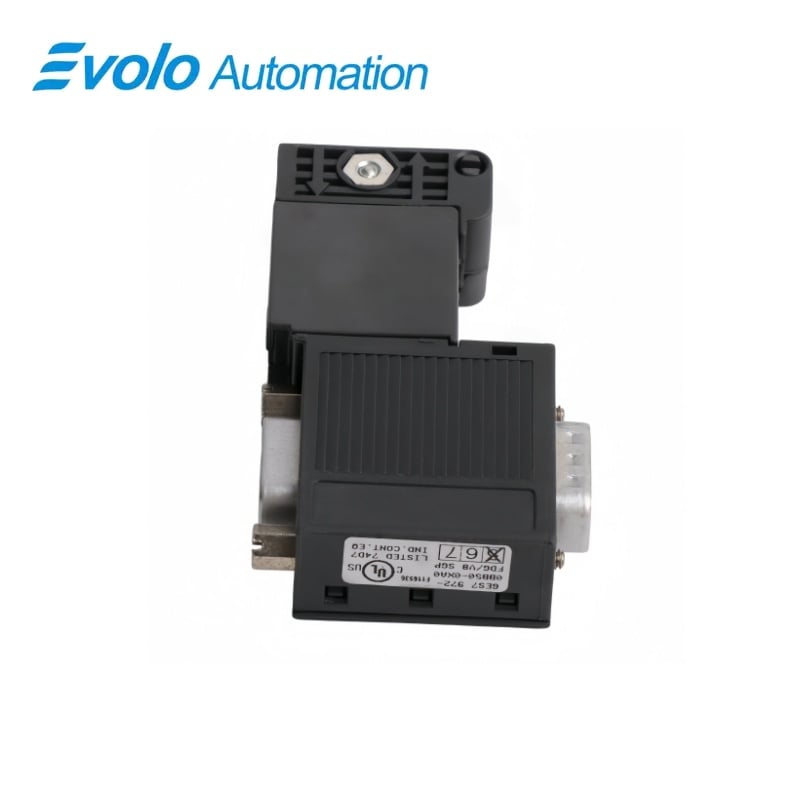

Siemens 6ES7972-0BB50-0XA0 SIMATIC PROFIBUS VinnigeKonneksie 90° Bus-konnektor met PG-sok
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
- Reserveer ruimte vir beide bus- en PG-kabels.
- Gebruik die bedoelde FastConnect-kabel en sluit proseskabel uit.
- Behou die huidige vraag binne die toestel-verskafte 5 V-vermoë.
- Verwyder nie ’n vereiste aangedrewe eindpunt-konnektor tydens bedryf nie.
6ES7972-0BB50-0XA0 SIMATIC PROFIBUS FastConnect 90°-buskonnektor met PG-soeket
’n 90°-FastConnect PROFIBUS-stukkie met ’n addisionele PG-soeket, geïntegreerde beëindiging en ’n funksie vir die afskakeling van die uitgaande lyn.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6ES7972-0BB50-0XA0 |
| Produktipe | FastConnect-bus-konnektor |
| Kernfunksie | Bus-aansluiting met plaaslike inbedryfstellingstoegang |
| Toepassing | PROFIBUS-stasie-segmente |

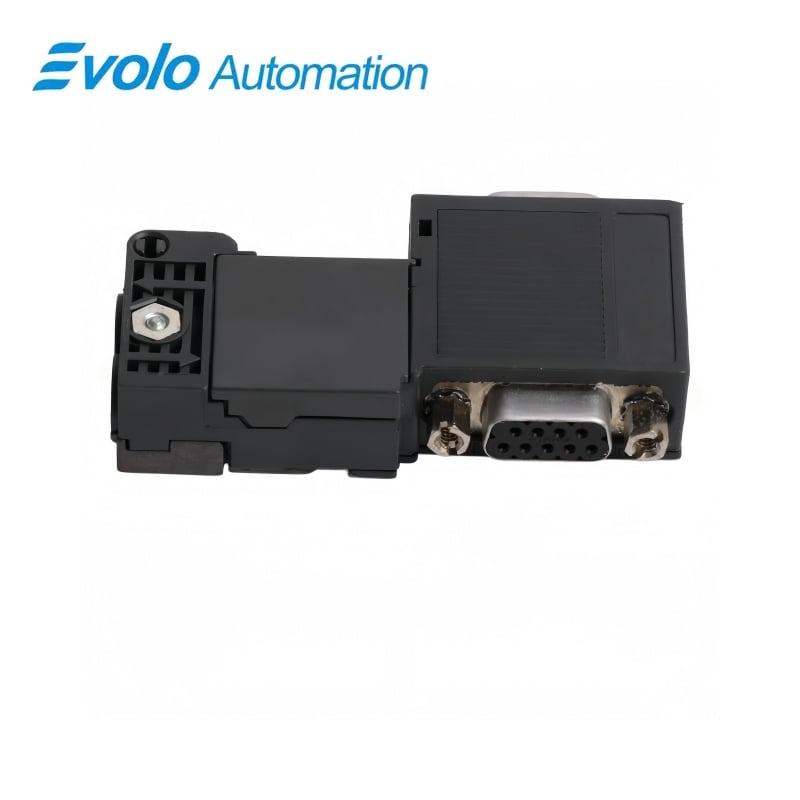

PG-toegang by die stasie
Die programmeer-soeket laat ’n diensverbinding toe langs die permanent beëindigde buskabel.

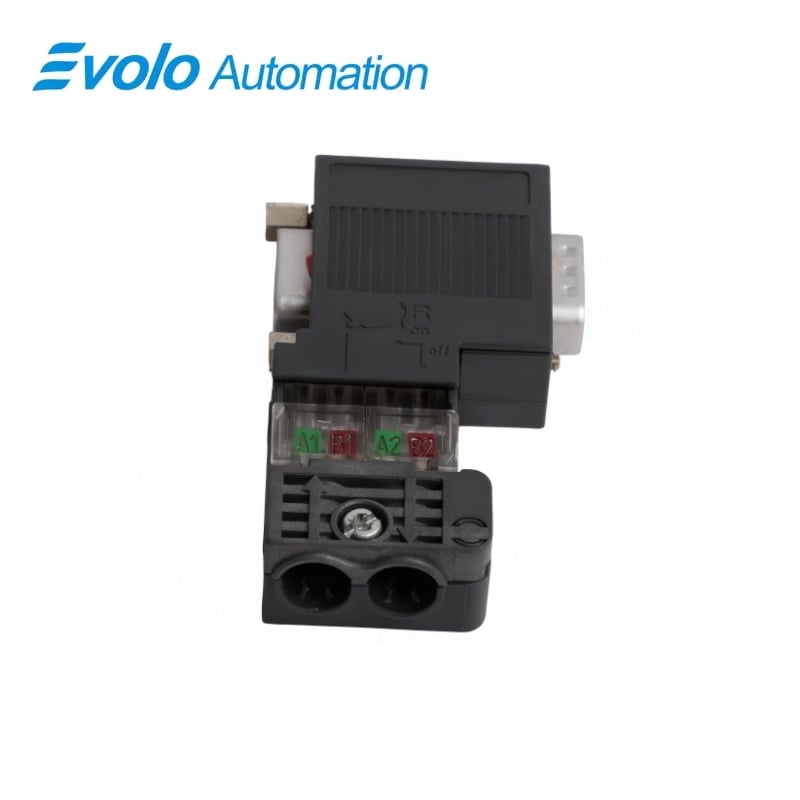

Vier deurboor-kontakte
FastConnect isolasie-verplasingkontakte beëindig die ingaande en uitgaande busgeleiers.
Kiesbare elektriese bus-einde
Die skuifskakelaar aktiveer terminasie terwyl die uitgaande lyn ont-koppel word.
Produk-oorsig
6ES7972-0BB50-0XA0 kombineer FastConnect-kabelterminasie met 'n plaaslike PG-socket vir inbedryfstelling en diens.
Die regthoekige koppelaar ondersteun PROFIBUS-tempo's tot 12 Mbit/s en vereis dat die gekoppelde stasie die terminasiekrets voorsien.
Sleutelfunksies
Verskaf 'n diensverbinding sonder om kabelkontakte oop te maak
Die PG-socket bied toegang vir 'n programmeertoestel by die geïnstalleerde koppelaar.
Termineer die gespesifiseerde FC-buskabel
Vier isolasie-verplasingkontakte verbind die busdrade, met die FC-proseskabel uitgesluit.
Behou eindpuntterminasie
Die geïntegreerde weerstandnetwerk en afskakel-skerp vereis die korrekte kabeltoedeling en stasie-verskafde spanning.
Amptelike spesifikasies
| PROFIBUS-oordragstempo-reeks | 9,6 kbit/s–12 Mbit/s |
|---|---|
| Kabeluitlaathoek | 90° |
| Toestelkoppelvlak | Negepen-D-sub-manlikekontak |
| Buskabelbeëindiging | Vier isolasie-verplasingkontakte vir FastConnect-kabel |
| Eindweerstandbeheer | Geïntegreerde netwerk wat deur 'n glyskakelaar geaktiveer word |
| Busontkoppelinggedrag | Uitgaande bus word ontkoppel wanneer eindweerstand geaktiveer word |
| Voorsiening vanaf die gekoppelde toestel | 4.75–5.25 V DC |
| Maksimum-stroomverbruik | 5 mA |
| Aansluitbare kabeldeursnee | 8 ± 0.5 mm |
| Bedryfsomgewings temperatuur | 0 tot +60 °C |
| Berging- en vervoertemperatuur | −25 tot +80 °C |
| Maksimum relatiewe vogtigheid | 75% by +25 °C |
| Beskermingsgradering | IP20 |
| Programmeer-toestel-aansluiting | Geïnstalleer |
| Uitgesluit FastConnect-kabelkonstruksie | FC-proseskabel |
Gewilde Vrae
Kan 6ES7972-0BB50-0XA0 ’n PG-verbinding verskaf terwyl die FastConnect-bus-kabel nog aangesluit bly?
Ja, die addisionele PG-sokkel verskaf ’n afsonderlike programmeringsapparaat-verbinding by die geïnstalleerde bus-stuk.
Watter skakelaarinstelling op 6ES7972-0BB50-0XA0 skakel die uitgaande bus-kabel af?
Die aktivering van die geïntegreerde eindweerstand skakel ook die uitgaande kabel af.
Vereis 6ES7972-0BB50-0XA0 ’n afsonderlike eksterne 24 V-voeding?
Nee, die eindskakelkring gebruik 4,75–5,25 V DC wat deur die aangesluite toestel verskaf word.
Mag ek FC-proseskabel met die deurboor-kontakte van 6ES7972-0BB50-0XA0 gebruik?
Nee, FC-proseskabel is uitgesluit van die toegelate FastConnect-kabelkonstruksies.
Kan ek 6ES7972-0BB50-0XA0 van ’n eindstasie verwyder sonder om die segment-eindskakeling te beïnvloed?
Nee, die verwydering van ’n bus-konnektor met vereiste aktiewe terminasie vanaf ’n kabel-einde onderbreek die segment.
Hoe moet ek die twee kabelpaaie rondom 6ES7972-0BB50-0XA0 beplan?
Maak voorsiening vir die 90-gradus bus-kabel-uitlaat en die addisionele programmeringsapparaat-leiding by die PG-sokkel.
Kan 6ES7972-0BB50-0XA0 by ’n sub-nul omgewingstemperatuur werk?
Nee, die gespesifiseerde bedryfstemperatuurreeks begin by 0 °C.
