Siemens 6ES7972-0BB41-0XA0 SIMATIC PROFIBUS 35° Skroefbuskonnektor met PG-sokekoppeling

Oorsig

SIEMENS SIMATIC PROFIBUS

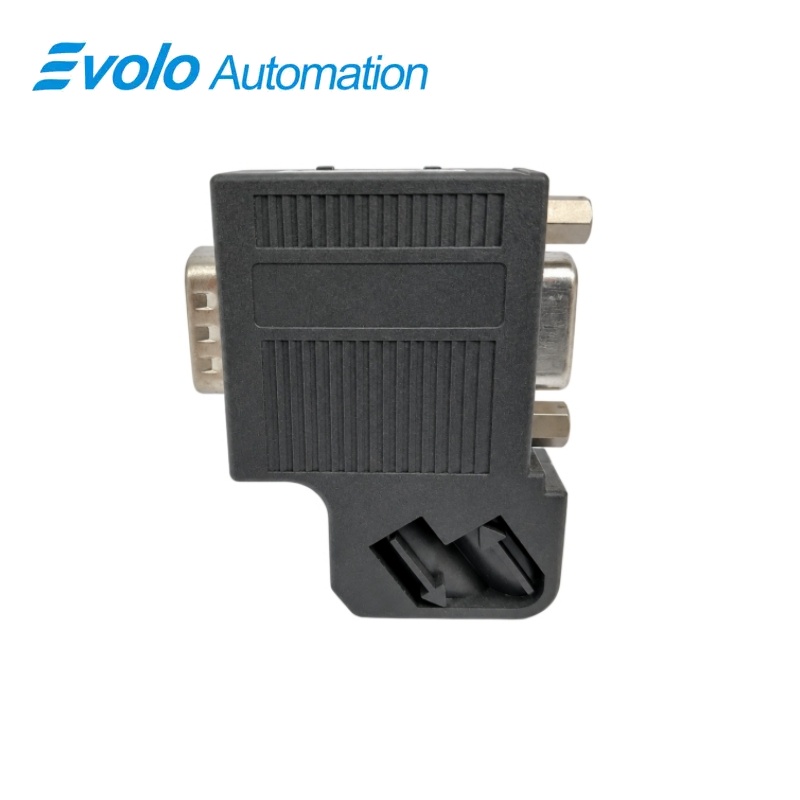

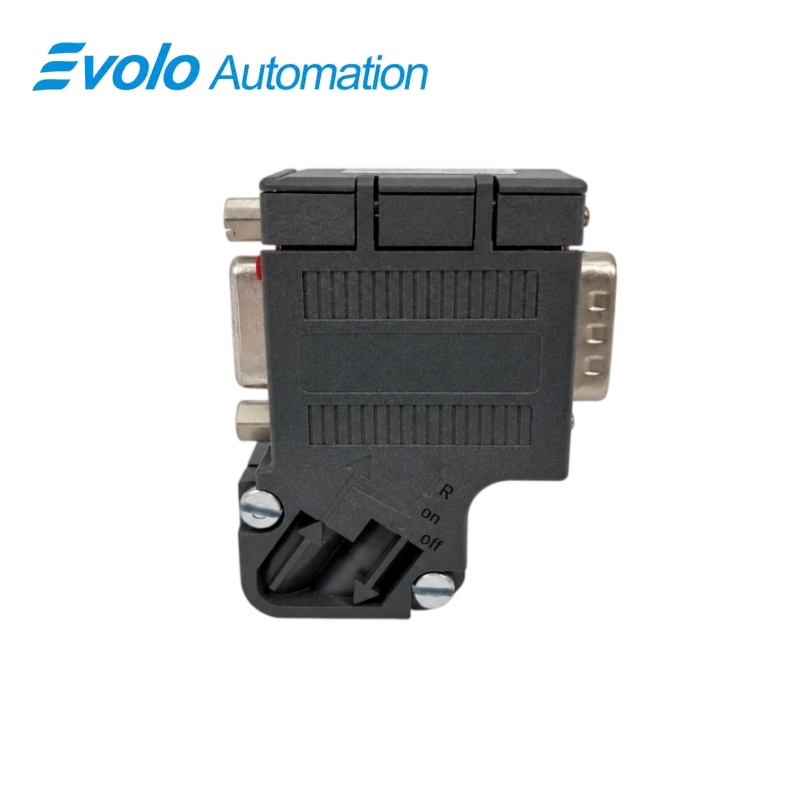

6ES7972-0BB41-0XA0 SIMATIC PROFIBUS 35° Skroefbus-konnektor met PG-sokkel

’n 35-gradus PROFIBUS-skroefklem-konnektor met ’n PG-sokkel en skakelbare eindafsluiting met ’n afvoerbus-ontkoppelfunksie.

Op ’n Glansbeeld

Merk	Siemens
Model	6ES7972-0BB41-0XA0
Produktipe	RS 485 bus-konnektor
Kernfunksie	Busverbinding en programmeertoegang
Toepassing	PROFIBUS-toestelkoppelinge

Programmeringstoegang behou

Die bygevoegde PG-socket verskaf toegang vir 'n programmeertoestel by die geïnstalleerde bus-konnektor.

Geskuifde kabelrigting

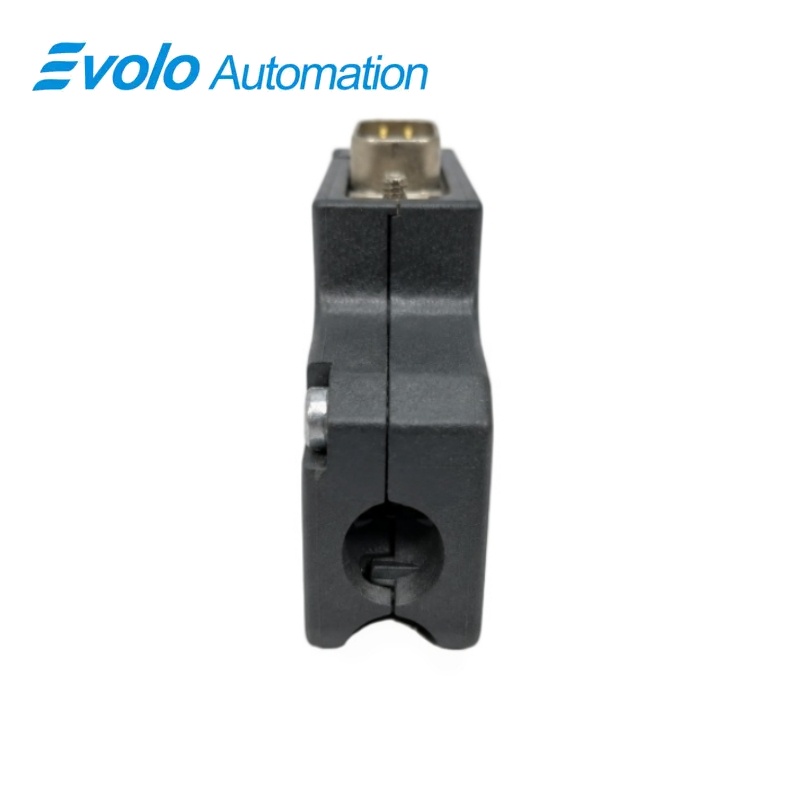

'n Uitlaat van 35 grade rig die buskabel weg van die toestelkoppeling.

Kiesbare bus-einde

Wanneer die beëindiging aangeskakel word, word die uitgaande buskabel ook ontkoppel.

Produk-oorsig

6ES7972-0BB41-0XA0 verskaf skroefklem PROFIBUS-bedrading tesame met 'n plaaslike programmeringstoestel-socket.

Die geskuifde kabeluitlaat en geïntegreerde beëindiging is geskik vir 'n geïnstalleerde RS 485-knooppunt waar kommissie-toegang moet bly beskikbaar sonder om die veldbus-kabel van sy konnektor te verwyder.

Bestelfokus: Behou die PG-socket-weergawe en bevestig die geskuifde kabelvryheid, kabeldeursnee en posisie van die beëindigingsskakelaar vir die knooppunt se plek in die segment.

Sleutelfunksies

Verbind ’n PG langs die permanente busbedrading

Die programmeerkontak het dieselfde penopdrag as die aangeslote toestel via een-tot-een kontakverbindings.

Beëindig ’n skroefbedraadsegment

Die busgeleiers kom by vier skroefklemme aan en die skuifskakelaar kies die geïntegreerde weerstandnetwerk.

Isolasie van die uitgaande kabel by ’n bus-einde

Aktivering van die beëindigingsweerstand ontkoppel die uitgaande kabel, wat die gekose kontak die einde van daardie segment maak.

Amptelike spesifikasies

Maksimum PROFIBUS-oordragspoed	12 Mbit/s
Kabeluitlaathoek	35°
Toestelkoppelvlak	Negepen-D-sub-manlikekontak
Buskabelbeëindiging	Vier skroefklemme vir geleiers tot 1.5 mm²
Eindweerstandbeheer	Geïntegreerde netwerk wat deur 'n glyskakelaar geaktiveer word
Busontkoppelinggedrag	Uitgaande bus word ontkoppel wanneer eindweerstand geaktiveer word
Voorsiening vanaf die gekoppelde toestel	4.75–5.25 V DC
Maksimum-stroomverbruik	5 mA
Aansluitbare kabeldeursnee	8 ± 0.5 mm
Bedryfsomgewings temperatuur	0 tot +60 °C
Berging- en vervoertemperatuur	−25 tot +80 °C
Maksimum relatiewe vogtigheid	75% by +25 °C
Beskermingsgradering	IP20
Programmeer-toestel-aansluiting	Geïnstalleer

Amptelike bron: Siemens PROFIBUS-netwerkhandboek

Gewilde Vrae

Kan ek ’n programmeertoestel aan 6ES7972-0BB41-0XA0 heg sonder om die bus-konnektor te vervang?

Ja, hierdie weergawe sluit ’n PG-aansluiting vir toegang met ’n programmeertoestel in.

Wat gebeur met die uitgaande lyn wanneer ek die beëindiging op 6ES7972-0BB41-0XA0 aktiveer?

Die uitgaande bus-kabel word afgeskakel wanneer die geïntegreerde beëindigingsweerstand geaktiveer word.

Sal die PG-aansluiting op 6ES7972-0BB41-0XA0 die toestel se pen-toedeling verander?

Nee, die kontakte van die programmeeraansluiting is een-tot-een met die konnektor-pinne verbind.

Kan ek 6ES7972-0BB41-0XA0 van ’n eindknop wat terminasie verskaf, losmaak terwyl die segment werk?

Nee, die verwydering van ’n koppelaar met aktiewe terminasie van ’n segmenteindpunt versteur die bus.

Watter voeding moet die gekoppelde toestel vir 6ES7972-0BB41-0XA0 verskaf?

Die gekoppelde toestel moet 4,75–5,25 V DC verskaf met ’n maksimum stroomverbruik by die koppelaar van 5 mA.

Het 6ES7972-0BB41-0XA0 dieselfde kabeluitgangsruimte nodig as ’n 90-graden-stekker?

Nee, sy kabeluitlaat is teen ’n hoek van 35 grade en benodig ruimte vir daardie rigting van kabelrigting.

Kan ek 6ES7972-0BB41-0XA0 by ’n gewone binneknoop installeer met terminasie geaktiveer?

Nee, indien terminasie by ’n binneknoop geaktiveer word, word die uitgaande kabel afgeskakel en word volgende knope ontoeganklik.

Verenigbaarheid & bestellingnota's

Voordat u 6ES7972-0BB41-0XA0 bestel: Kies hierdie skuins skroefklemkoppelaar wanneer ’n PG-verbinding by die stasie benodig word, en verseker dat die eerste en laaste knoop in elke segment aan die mag is en korrek getermineer is.

Verdraglikheidslys vir 6ES7972-0BB41-0XA0

• Laat ruimte vir die 35-gradus-kabeluitlaat en PG-leiding.
• Gebruik die bedoelde kabeldeursnee en skroefklem-geleiergrootte.
• Aktiveer eindafsluiting slegs by die segmenteindes.
• Hou die gekoppelde eindtoestel aan die spanning wanneer sy eindafsluiting benodig word.

Hoogsverkoopmodelle
