Siemens SIMATIC S7-1500H 6ES7960-1CB00-0AA5 Sinchronisasie-module

Oorsig

SIEMENS · SIMATIC S7-1500H

6ES7960-1CB00-0AA5-sinkronisasie-module vir vasplak-kabels tot 200 m

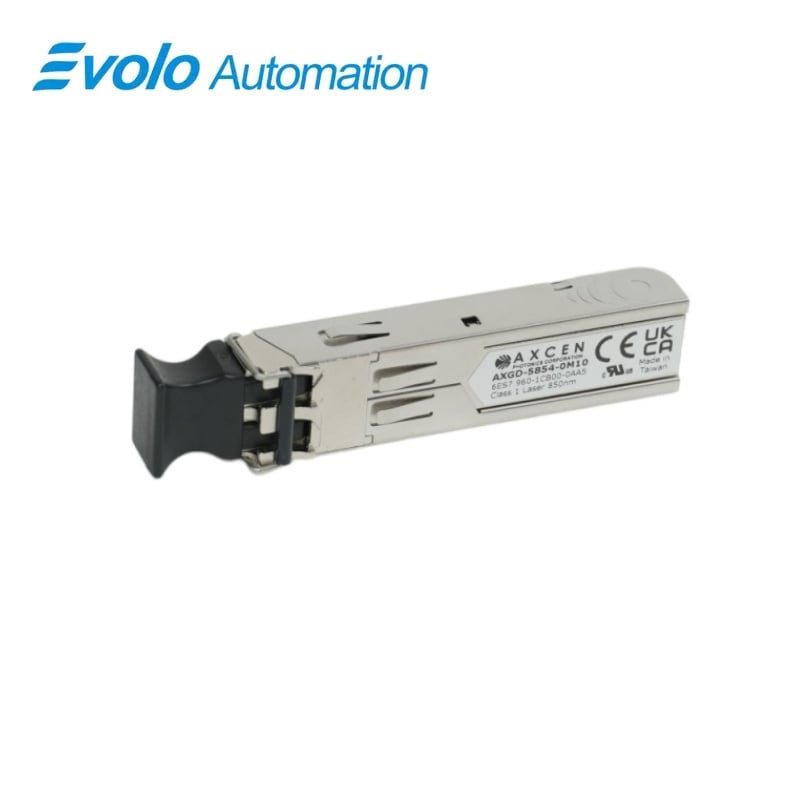

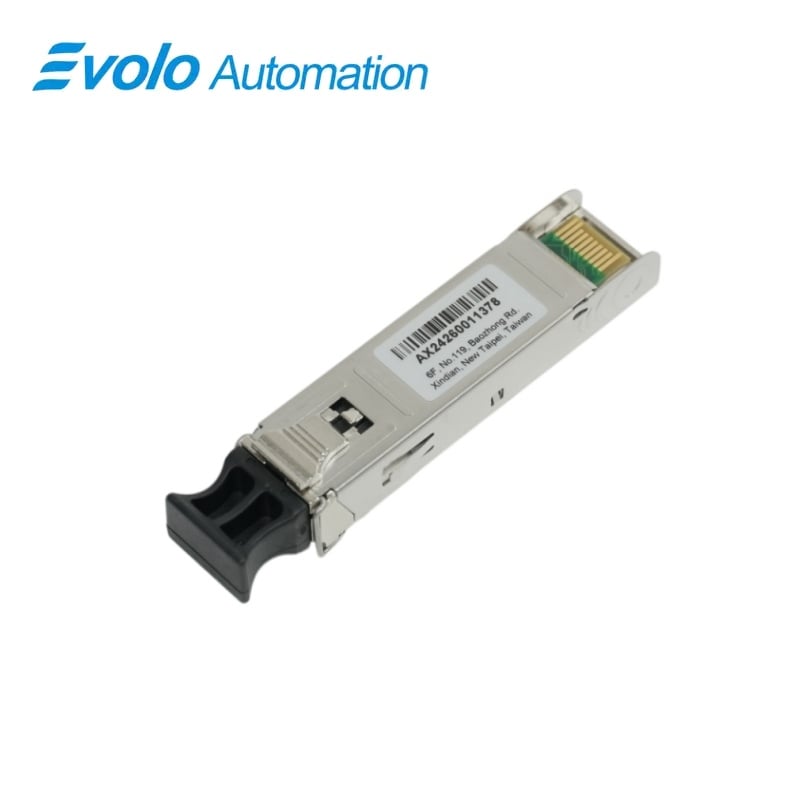

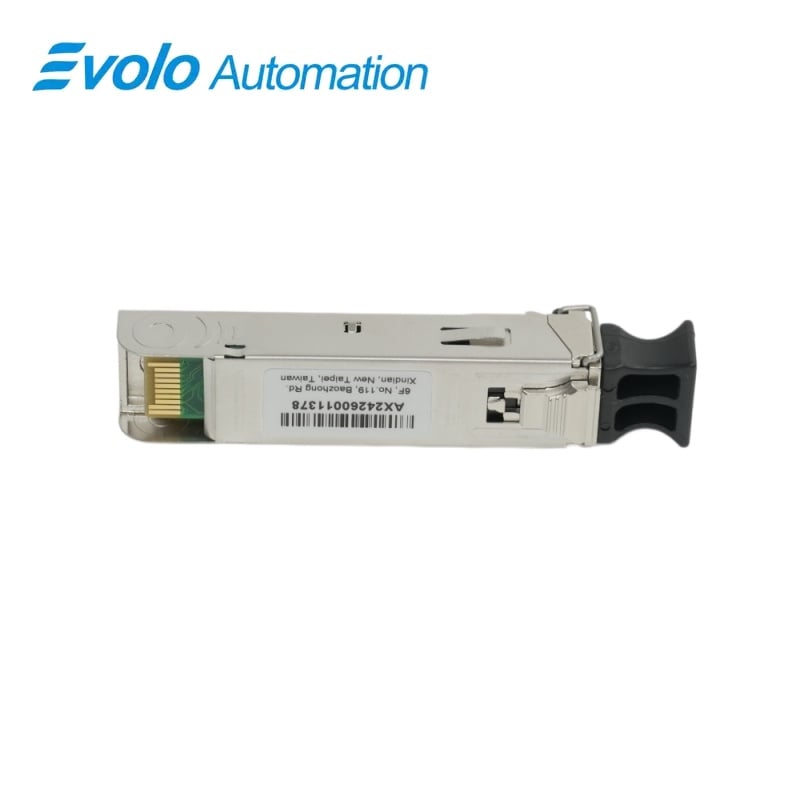

Die 6ES7960-1CB00-0AA5 is ’n insteekbare veseloptiese sinkronisasie-module vir SIMATIC S7-1500H- en S7-1500HF-CPU-pare wat vasplak-kabels tot 200 m gebruik.

Op ’n Glansbeeld

Merk	Siemens
Model	6ES7960-1CB00-0AA5
Produktipe	Veseloptiese CPU-sinkronisasie-submodule
Kernfunksie	Verbind die twee CPU’s van ’n redundante S7-1500H- of S7-1500HF-stelsel deur middel van die toegewyde sinkronisasiepaaie
Toepassing of Kompatible Reeks	SIMATIC S7-1500H- en S7-1500HF-ontbytbeheerstelsels

Presiese identifikasie

Pas die 6ES7960-1CB00-0AA5-karakter vir karakter aan voor vervanging.

Koppelvlaktoets

Bevestig die geïnstalleerde voeding, terminale, netwerk- en velddraadverbindings.

Projekrugsteun

Behou die geverifieerde konfigurasie- en toepassingsdata voor ruiling.

Produk-oorsig

Die 6ES7960-1CB00-0AA5 is ’n insteekbare veseloptiese sinkronisasie-module vir SIMATIC S7-1500H- en S7-1500HF-CPU-pare wat vasplak-kabels tot 200 m gebruik.

Twee optiese sinkronisasiepaaie handhaaf die data-uitruil wat deur ‘n ontbyt H-stelsel CPU-paar vereis word. Die module installeer direk in die toegewyde sinkronisasie-interfaces van ‘n versoenbare H- of HF-CPU. Hierdie artikel is die sinkronisasie-module-weergawe wat spesifiek vir patjiekabel-lengtes tot 200 m bepaal is.

Bestelfokus: pas die presiese 1CB00-module-weergawe, die 200 m skakellimiet, albei CPU-sinkronisasie-interfaces en die twee optiese paaie akkuraat aan.

Sleutelfunksies

Dubbel-skakel CPU-sinkronisasie

Twee optiese sinkronisasiepaaie handhaaf die data-uitruil wat deur ‘n ontbyt H-stelsel CPU-paar vereis word.

Uitruilbare veseloptiese koppelvlak

Die module installeer direk in die toegewyde sinkronisasie-interfaces van ‘n versoenbare H- of HF-CPU.

Gedefinieerde 200 m-weergawe

Hierdie artikel is die sinkronisasie-module-weergawe wat spesifiek vir patjiekabel-lengtes tot 200 m bepaal is.

Amptelike spesifikasies

Maksimum-loskabel-lengte	200 m
Oordragmedium	Glasvezel
CPU-sinkronisasiepaaie	2 per redundante CPU-paar
Sinkronisasie-interfaces per CPU	2
Modules geïnstalleer per CPU	2
Modules benodig per redundante CPU-paar	4
CPU 1517H-3 PN-bestelnommer	6ES7517-3HP00-0AB0
CPU 1517H-4 PN-bestelnommer	6ES7517-4HQ10-0AB0
CPU 1518HF-4 PN-bestelnommers	6ES7518-4JP00-0AB0 en 6ES7518-4JT10-0AB0
NET Gewig	0,086 lb (ongeveer 39 g)
Versoenheid	1 stuk

Amptelike bron: Siemens-tegniese data vir 6ES7960-1CB00-0AA5 .

Gewilde Vrae

Watter kabelafstand is geskik vir 6ES7960-1CB00-0AA5?

Gebruik hierdie variant vir ’n veseloptiese sinkronisasie-patchkabel-lengte van tot 200 m.

Waar word 6ES7960-1CB00-0AA5 in die redundante beheerder geïnstalleer?

Installeer een module in elk van die twee toegewyde sinkronisasie-interfaces op elke kompatible H- of HF-CPU.

Hoeveel 6ES7960-1CB00-0AA5-modules word benodig vir een redundante CPU-paar?

’n Volledige twee-skakel CPU-paar gebruik vier modules, met een module aan elke ent van albei optiese paaie.

Kan 6ES7960-1CB00-0AA5 ’n langafstand-sinkronisasie-module-variant vervang?

Nee, kies die ooreenstemmende 1FB00- of 1FE00-variant wanneer die gespesifiseerde veselroete meer as 200 m is.

Hoe moet die veselkoppeling vir 6ES7960-1CB00-0AA5 gerouteer word?

Routeer die twee optiese paaie binne die 200 m-limiet en beskerm die verbindingsstukke en vesel teen besoedeling en oormatige buiging.

Wat moet voor die vervanging van 6ES7960-1CB00-0AA5 aangeteken word?

Teken die CPU-posisie, die sinkronisasie-koppelvlakposisie en die optiese-koppelingtoekennings aan voordat die module verwyder word.

Wat moet na die installasie van 6ES7960-1CB00-0AA5 getoets word?

Bevestig dat albei sinkronisasiekoppeling in goeie staat is en dat die redundante CPU-paar na die beoogde bedryfsstatus terugkeer.

Verenigbaarheid & bestellingnota's

Voor die bestelling van 6ES7960-1CB00-0AA5: pas die presiese 1CB00-module-weergawe, die 200 m skakellimiet, albei CPU-sinkronisasie-interfaces en die twee optiese paaie akkuraat aan.

Verdraaglikheidslys

• Gebruik die module slegs in die toegewyse sinkronisasie-koppelvlakke van ’n kompatible SIMATIC S7-1500H- of S7-1500HF-CPU.
• Installeer vier identiese modules vir ’n twee-CPU-stelsel met twee optiese sinkronisasiekoppeling.
• Kies die langafstand-sinkronisasie-module-variant wanneer die vereiste strookkabel-lengte meer as 200 m oorskry.
