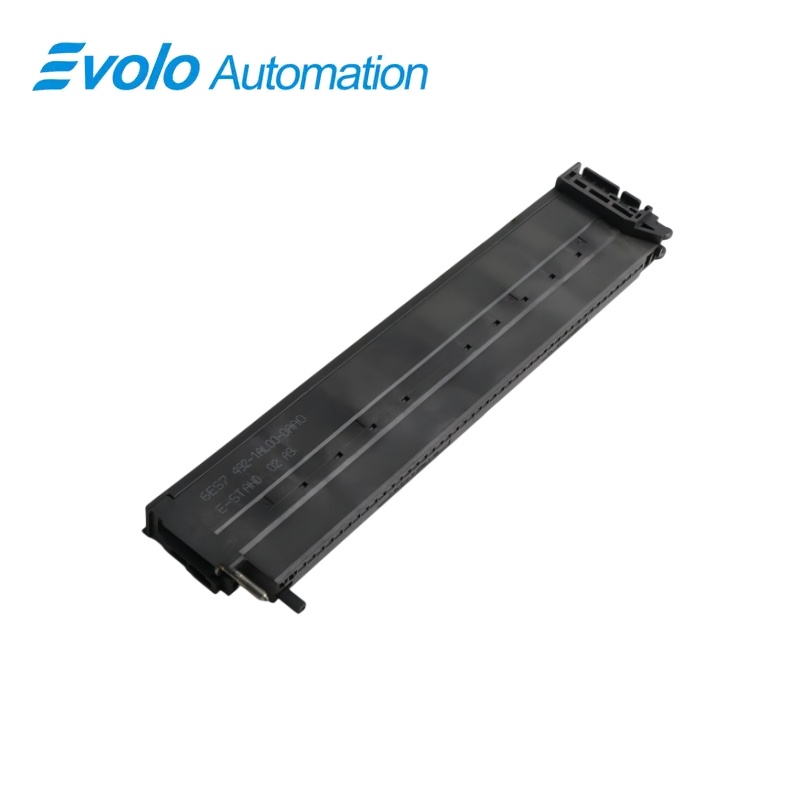

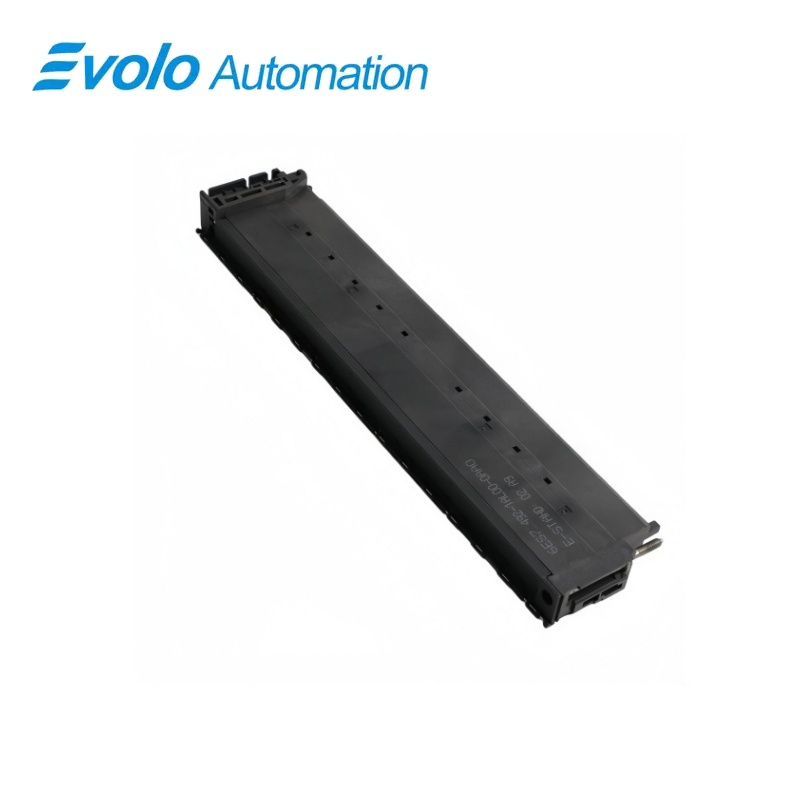

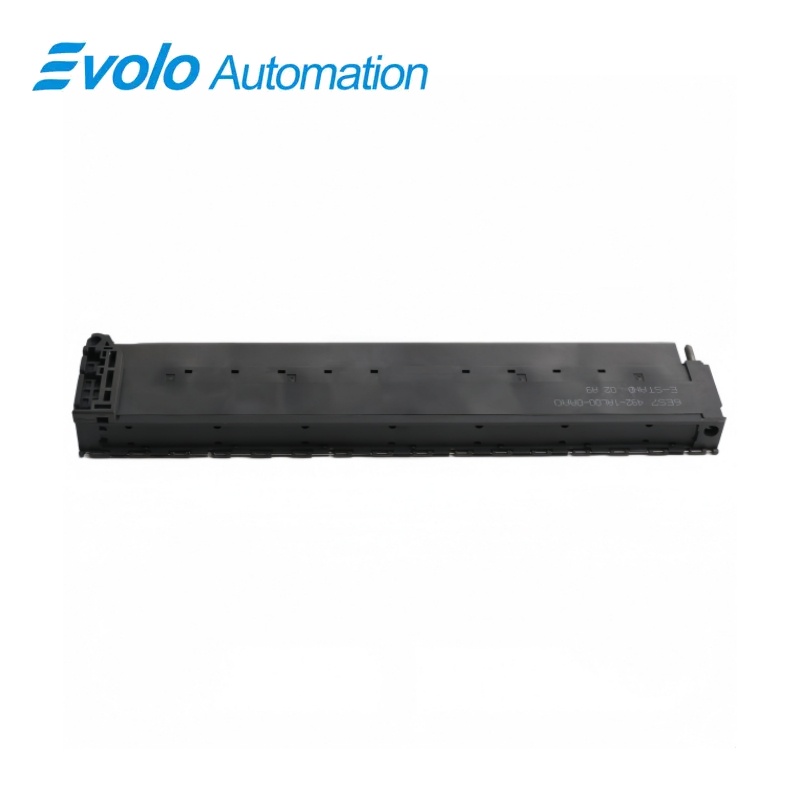

Siemens 6ES7492-1AL00-0AA0 SIMATIC S7-400 48-Pool Skroefvoorkonnektor
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
- Pas die voorinterfaces en kontaktoedeling van die seinmodule aan.
- Gebruik 10 mm afskraping wanneer u krimpkousies instal.
- Pas 0,6–0,8 N·m op die terminaalskroeve toe.
- Behou geskermde velddraad wat geskik is vir analoogkringe.
6ES7492-1AL00-0AA0 SIMATIC S7-400 48-pool skroef-voorste konnektor
’n 48-pool skroef-kontak voorste konnektor vir die verwyderbare velddraad-aansluiting van S7-400 seinmodules.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6ES7492-1AL00-0AA0 |
| Produktipe | Voorkonnektor |
| Kernfunksie | Verwyderbare seinmodule velddraad-aansluiting |
| Toepassing | SIMATIC S7-400 seinmodules |
Skroef-kontak beëindiging
Velddraad word by die voorste konnektor vasgemaak eerder as direk op die moduleliggaam.
Voorbereide-draad opsies
Bare buigsame geleiers en toepaslike geferruleerde geleiers het verskillende deursnee-beperkings.
Toegang tot module-diens
Die bedraadte voorste konnektor kan afsonderlik voorberei word en tydens module-vervanging verwyder word.
Produk-oorsig
6ES7492-1AL00-0AA0 verskaf die afskeibare skroef-klemvel-vlak koppelvlak vir versoenbare SIMATIC S7-400 seinmodules.
Die konnektor dra die module-spesifieke kanaalbedrading, waarby geleiervoorbereiding, klemskroeftoeringswaarde en die geïnstalleerde modulepen-toevoeging die installasie bepaal.
Sleutelfunksies
Verbind die seinmodule se velkringloop
Die 48-polige voorste konnektor aanvaar die kanaalbedrading wat deur die gekose S7-400 seinmodule toegeken is.
Voorberei bedrading buite die module
Geleiers kan op die voorbereide voorste konnektor aangesluit word voordat die konnektor op die module geïnstalleer word.
Behou velverbindings tydens instandhouding
Die verwyderbare voorste bedradingstussenblad ondersteun die verruiling van seinmodules sonder dat elke velddraad weer afgekap hoef te word.
Amptelike spesifikasies
| Kontak aantal | 48 pole |
|---|---|
| Kontakafsluiting | Skroefkontakte |
| Bare buigsame geleierreeks | 0,25–2,5 mm² |
| Gekapte buigsame geleierreeks | 0,25–1,5 mm² |
| Geleiers per verbinding | 1; alternatief 2 × 1,0 mm² met ’n geskikte dubbele kap |
| Skraplengte vir kaal geleiers | 8–10 mm |
| Skraplengte wanneer krimpkousies gebruik word | 10 mm |
| Klemtoring van terminale | 0,6–0,8 N·m |
| Krimpkousiestandaard | DIN 46228, met of sonder isolerende kraag |
| Benaderde konnektor-gewig | 42 g |
Gewilde Vrae
Watter draaddoorsnit kan ek sonder krimpkousies op 6ES7492-1AL00-0AA0 gebruik?
Kaalslagtige geleiers mag doorsnitte van 0,25 tot 2,5 mm² hê.
Kan ek ’n 2,5 mm²-krimpkousiegeleier in 6ES7492-1AL00-0AA0 instal?
Nee, die toegelate reeks vir slagtige geleiers met krimpkousies is 0,25–1,5 mm².
Hoe stewe moet die skroefkontakte van 6ES7492-1AL00-0AA0 vasgedraai word?
Draai elke terminaal-skroef tot 0,6–0,8 N·m vas, insluitend terminale wat nie bedraad is nie.
Hoeveel isolasie moet ek verwyder wanneer ek 6ES7492-1AL00-0AA0 sonder ferrules bedraad?
Verwyder 8–10 mm isolasie vanaf die geleier voor aansluiting.
Kan twee 1,0 mm²-draad ‘n terminaal op 6ES7492-1AL00-0AA0 deel?
Ja, ‘n kombinasie van twee 1,0 mm²-geleiers is toegelaat wanneer ‘n gepaste spesiale dubbele ferrule gebruik word.
Waar moet ek begin wanneer ek ‘n voorbereide 6ES7492-1AL00-0AA0 aansluit?
Begin met bedraading aan die onderkant van die voorste koppelaar en werk dan deur die oorblywende verbindings.
Bepaal 6ES7492-1AL00-0AA0 die kanaaltoekennings van ‘n S7-400-module?
Nee, die tipe seinmodule wat geïnstalleer is, bepaal die funksie en bedraadingstoekennings van die koppelaarkontakte.
