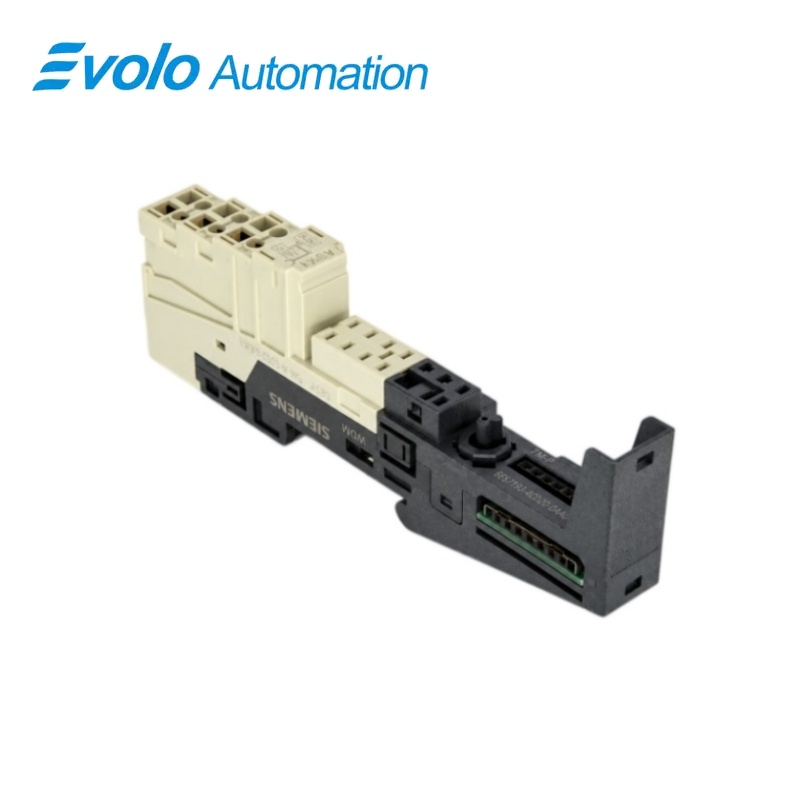

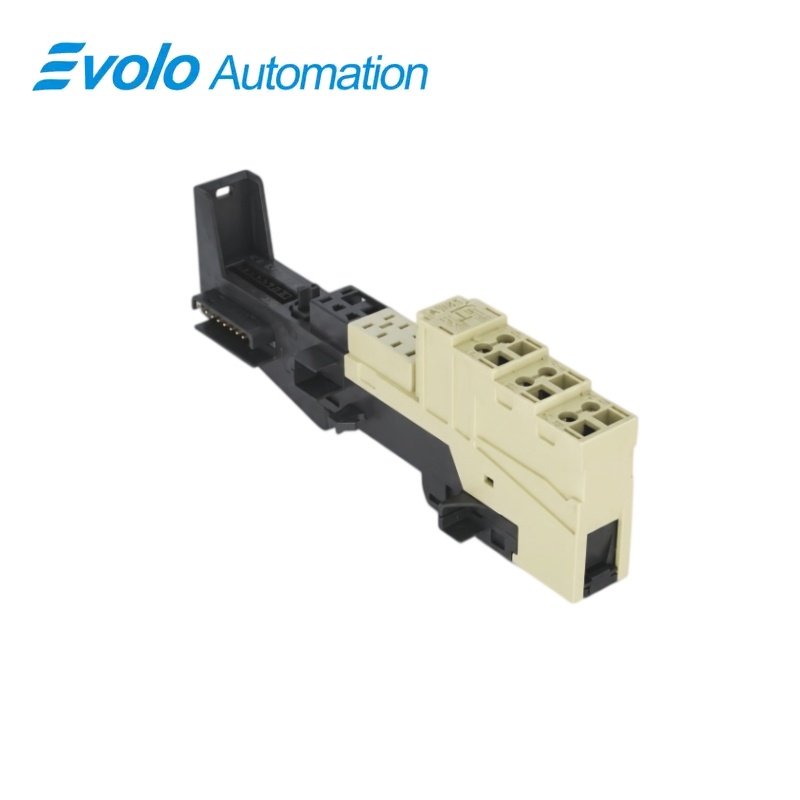

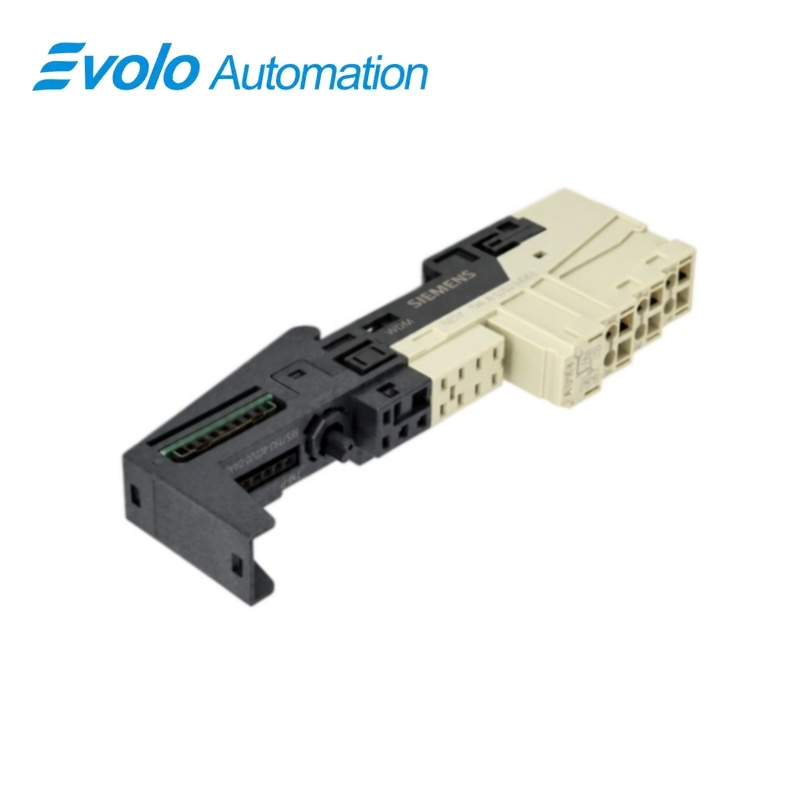

Siemens 6ES7193-4CD20-0AA0 SIMATIC ET 200S TM-P15S23-A0 Kragtermineelmodule
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
- Behou AUX1-afsondering van die linkergroep.
- Pas die PM-E-tipe en sy vereiste voorsiening aan.
- Verwyder 11 mm en pas die gespesifiseerde skroefmoment toe.
- Gebruik die 132 mm behuisinghoogte by kabinetbeplanning.
6ES7193-4CD20-0AA0 SIMATIC ET 200S TM-P15S23-A0 Kragtermineelmodule
'n Skroeftermineel-kragbasis wat 'n nuwe laspotensiaalgroep begin en AUX1 van die voorafgaande groep onderbreek.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6ES7193-4CD20-0AA0 |
| Produktipe | Kragmodule-termineelbasis |
| Kernfunksie | Afsonderlike hulp-potensiaalinvoer |
| Toepassing | ET 200S PM-E-kragmodules |
Onafhanklike AUX1-invoer
Die hulpbuss is na die potensiaalgroep aan die linkerkant onderbreek.
Toeganklike hulp-aansluitings
Terminale A4 en A8 verskaf die plaaslike AUX1-aansluiting.
Nuwe kraggroep
Die ingevoegde kragmodule voed afstromende elektroniese modules tot by die volgende TM-P-basis.
Produk-oorsig
6ES7193-4CD20-0AA0 verskaf die skroefklemgrondslag vir ’n ET 200S-kragmodule waar ’n afsonderlike aanvullende potensiaal benodig word.
Sy A0-konstruksie breek AUX1-kontinuïteit na die voorafgaande groep, terwyl die plaaslike aanvullende klemme die nuwe invoerverbinding verskaf.
Sleutelfunksies
Begin ’n afsonderlik versorgde groep
Die kragmodule op die basis voed die volgende elektroniese modules tot by die volgende kragklemgrens.
Skei die aanvullende bus
Die onderbroke AUX1-pad voorkom ’n elektriese verbinding na die aangrensende potensiaalgroep aan die linkerkant.
Maak skroefklemvelbindings
Die verwyderbare klemopstelling aanvaar blote of geferruleerde geleiers binne die ET 200S-bedradinggrense.
Amptelike spesifikasies
| Verbindingstegnologie | Skroefterminalle |
|---|---|
| Terminaalopstelling | 2 × 3-verbindings |
| AUX1-landingsposisies | A4 en A8 |
| Hulpspoor-bediensingsrigting | Onderbreek na die potensiële groep aan die linkerkant |
| Bare soliede en buigsame geleierreeks | 0,14–2,5 mm² |
| Buigsame geleierreeks met ferrule | 0,14–1,5 mm² |
| Lengte van draadontbloting | 11 mm |
| Geleiers per terminal | 1; alternatief 2 wat saam tot 1,5 mm² in ’n gedeelde ferrule tel |
| Maksimum draadisolasiemeter | 3,1 mm by 1,5 mm²; 3,8 mm by 2,5 mm² |
| Klemtoring van terminale | 0,4–0,7 N·m |
| Afmetings (B × H × D) | 15 × 132 × 43 mm |
| Benaderde modulegewig | 65 g |
Gewilde Vrae
Sal 6ES7193-4CD20-0AA0 AUX1 deurvoer vanaf die vorige kraggroep?
Nee, die A0-ontwerp onderbreek AUX1 na die vorige potensiële groep.
Waar voer ek die nuwe bykomende potensiaal op 6ES7193-4CD20-0AA0 in?
Die plaaslike bykomende bus is toeganklik via terminale A4 en A8.
Kan 6ES7193-4CD20-0AA0 onder die PM-E DC24V-module 6ES7138-4CA01-0AA0 gebruik word?
Ja, die TM-P15S23-A0 is ’n verenigbare skroefterminaalbasis vir daardie kragmodule.
Hoe ver strek die belastingpotensiële groep wat by 6ES7193-4CD20-0AA0 begin?
Dit strek hom deur die volgende elektroniese-module basisse tot by die volgende TM-P terminaal-module.
Watter aandraai-moment moet ek vir 6ES7193-4CD20-0AA0 gebruik?
Trek die terminaal-skroewe aan tot 0.4–0.7 N·m met behulp van ’n skroewedraaier met ’n 3 mm lemmetjie.
Kan twee velddrade een verbinding op 6ES7193-4CD20-0AA0 deel?
Twee geleiers mag ’n terminaal deel wanneer hulle saam in ’n gemeenskaplike ferrule gekombineer word met ’n totale dwarsdeursnit van nie meer as 1.5 mm² nie.
Hoeveel vertikale ruimte moet ek vir 6ES7193-4CD20-0AA0 voorraad hou?
Die skroef-terminaal-huis is 132 mm hoog, dus moet die installasie daardie hoogte en sy bedradingstoegang akkommodeer.
