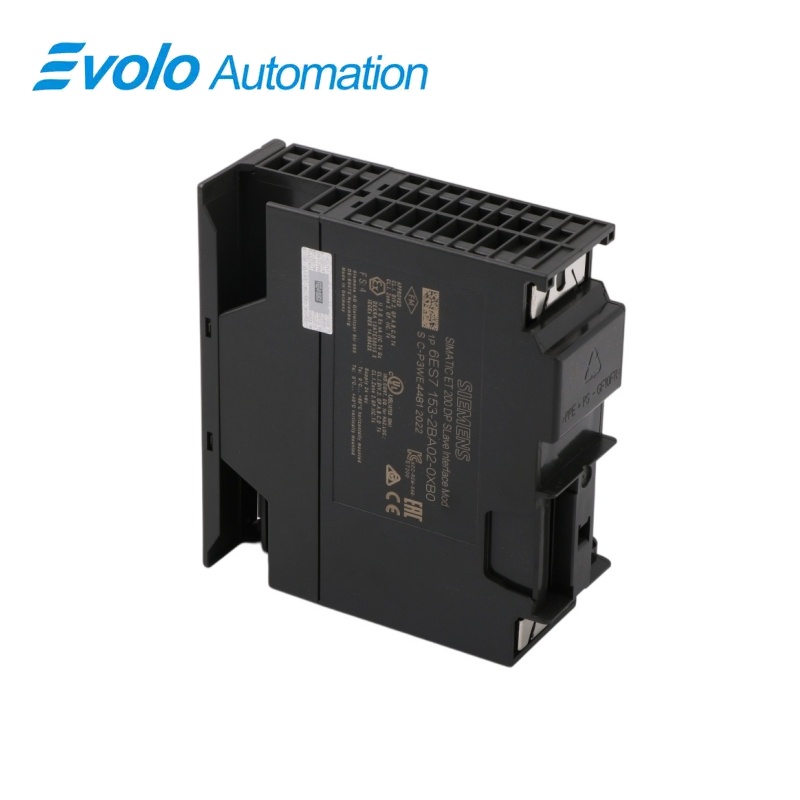

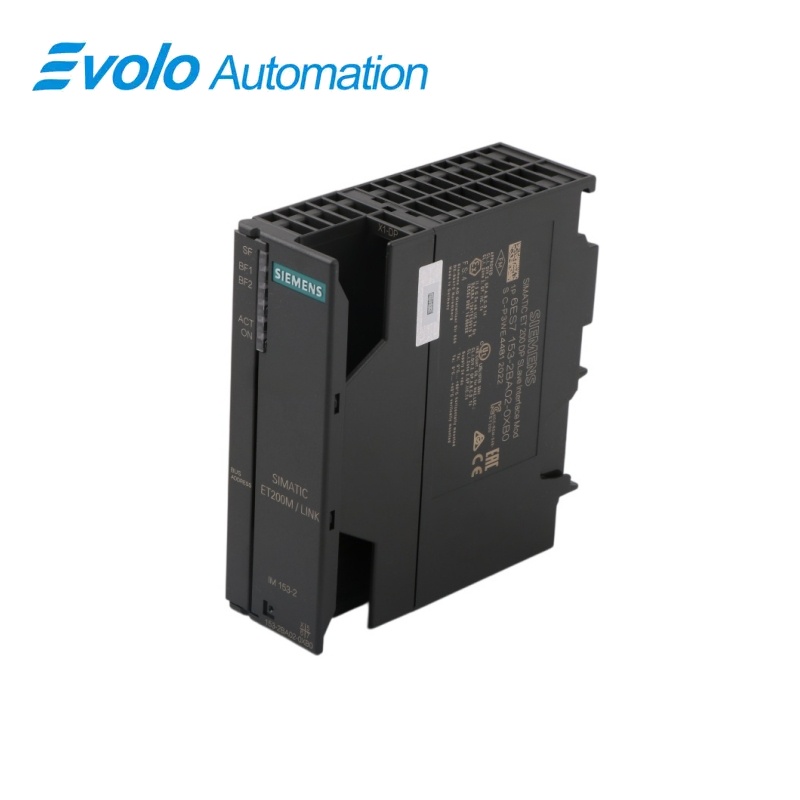

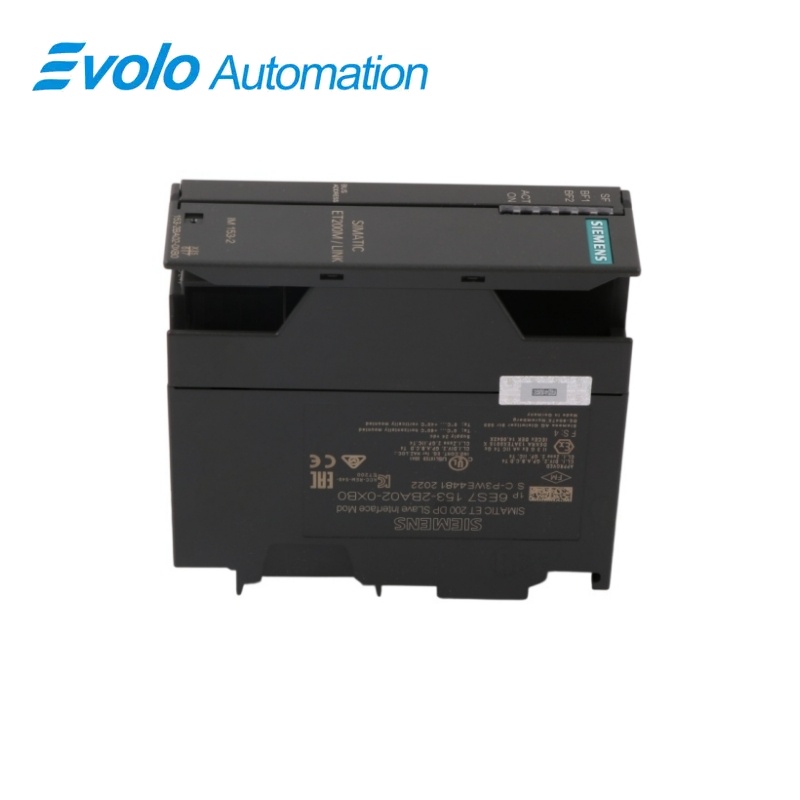

Siemens SIMATIC ET 200M 6ES7153-2BA02-0XB0 IM 153-2 Hoë-funksie-koppelvlakmodule

Oorsig

Siemens · SIMATIC ET 200M

6ES7153-2BA02-0XB0 IM 153-2 Hoë-funksie-koppelvlakmodule

Die 6ES7153-2BA02-0XB0 IM 153-2 Hoë-funksie is ’n PROFIBUS-DP-koppelvlak vir ET 200M-stasies met tot twaalf S7-300-modules, ondersteuning vir redundantie en tydstempelondersteuning.

Op ’n Glansbeeld

Merk	Siemens
Model	6ES7153-2BA02-0XB0
Produktipe	Redundansie-bekwaamde PROFIBUS-DP-koppelvlakmodule
Kernfunksie	Verbind tot twaalf S7-300 I/V-modules aan ’n ET 200M PROFIBUS-DP-stasie
Toepassing of Kompatible Reeks	SIMATIC ET 200M-stasies wat redondansie, tydstempel of isochroniese bedryf vereis

Presiese identifikasie

Pas 6ES7153-2BA02-0XB0 karakter vir karakter aan voor vervanging.

Koppelvlaktoets

Bevestig die geïnstalleerde voeding, terminale, netwerk- en velddraadverbindings.

Projekrugsteun

Behou die geverifieerde konfigurasie- en toepassingsdata voor ruiling.

Produk-oorsig

Die 6ES7153-2BA02-0XB0 IM 153-2 Hoë-funksie is ’n PROFIBUS-DP-koppelvlak vir ET 200M-stasies met tot twaalf S7-300-modules, ondersteuning vir redundantie en tydstempelondersteuning.

Die koppelvlak ondersteun tot twaalf S7-300-module in een stasie. Redondansie-, tydstempel- en isochroniese funksies ondersteun veeleisende proses-toepassings. Die koppelvlak ondersteun 64-kanaalmodule en uitgebreide HART-bykomstige veranderlikes.

Bestelfokus: pas die presiese IM 153-2 High Feature-revisie, busmodule, redondansie-ontwerp, firmware en ET 200M-projek aan.

Sleutelfunksies

Uitgebreide ET 200M-kapasiteit

Die koppelvlak ondersteun tot twaalf S7-300-module in een stasie.

Hoë-funksie-bedryf

Redondansie-, tydstempel- en isochroniese funksies ondersteun veeleisende proses-toepassings.

Uitgebreide module-data

Die koppelvlak ondersteun 64-kanaalmodule en uitgebreide HART-bykomstige veranderlikes.

Amptelike spesifikasies

Module-aanduiding	IM 153-2 Hoë-funksie
Stasieplatform	SIMATIC ET 200M
Netwerkkaart	Profibus-DP
Maksimum I/O-modules	12 S7-300-modules
Redondante bedryf	Ondersteun
Tydstempel	Ondersteun
Isochrone Modus	Ondersteun
64-kanaal I/O-modules	Ondersteun
Tydstempel-digitale insette per gleuf	Tot 32
HART-aanvullende veranderlikes	Uitgebreide hoeveelheidsstruktuur ondersteun
Slawe-inisiatief	Ondersteun vir Drive ES en Switch ES
Benoemde netto gewig	0,286 kg

Amptelike bron: Siemens-tegniese data vir 6ES7153-2BA02-0XB0 .

Gewilde Vrae

Hoeveel I/O-modules kan 6ES7153-2BA02-0XB0 bedryf?

’n Stasie mag tot twaalf versoenbare S7-300-modules bevat.

Kan 6ES7153-2BA02-0XB0 in ’n redundante ET 200M-stasie gebruik word?

Ja, redundansie word ondersteun wanneer die goedgekeurde busmodules en projekargitektuur gebruik word.

Watter tydstempelfunksie is beskikbaar met 6ES7153-2BA02-0XB0?

Die koppelvlak kan tot twee-en-dertig digitale insette per gleuf tydstempel.

Ondersteun 6ES7153-2BA02-0XB0 64-kanaalmodules?

Ja, die hoë-funksie-koppelvlak ondersteun die gedokumenteerde 64-kanaal I/O-modules.

Wat moet vergelyk word voordat 6ES7153-2BA02-0XB0 vervang word?

Controleer die busmodule, redundansie-opset, firmware, stasie-adres en die volledige STEP 7-konfigurasie.

Hoe moet 6ES7153-2BA02-0XB0 in isochrone modus in werking gestel word?

Herstel die tydsparameter en bevestig die sinkronisasie met die DP-mester.

Watter nainstallasietoets word vereis vir 6ES7153-2BA02-0XB0?

Bevestig beide DP-paaie waar van toepassing, alle module-diagnose en die volledige prosesbeeld.

Verenigbaarheid & bestellingnota's

Voor bestelling van 6ES7153-2BA02-0XB0: pas die presiese IM 153-2 High Feature-revisie, busmodule, redondansie-ontwerp, firmware en ET 200M-projek aan.

Verdraaglikheidslys

• Bevestig dat die geïnstalleerde busmodule hierdie koppelvlak-revisie ondersteun.
• Behou die volledige ET 200M-modulebestelling en PROFIBUS-parameter.
• Valideer die redundantie-, tydstempel- en isochrone funksies wat deur die projek gebruik word.
