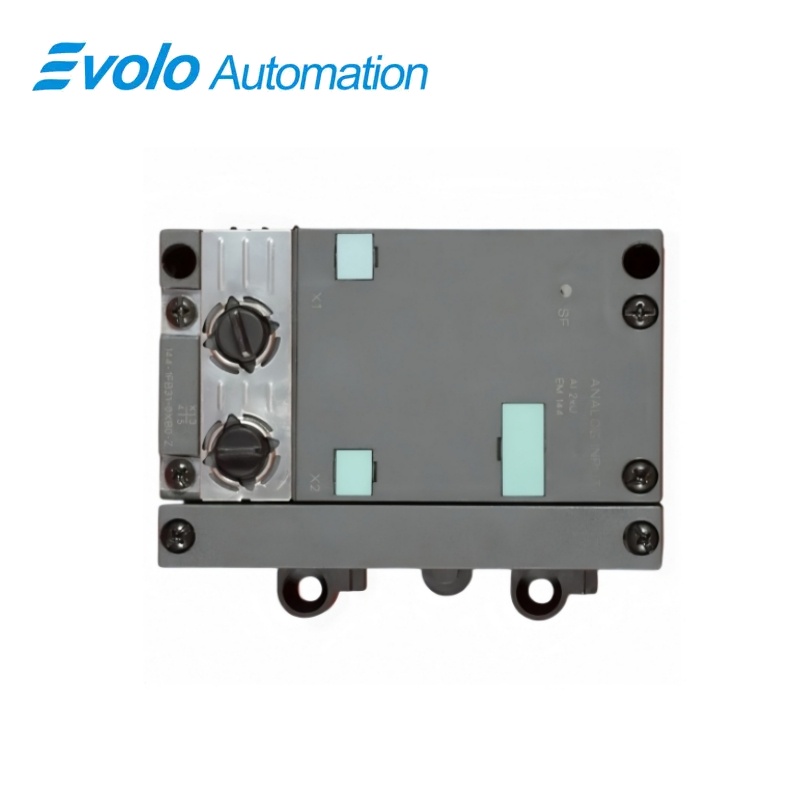

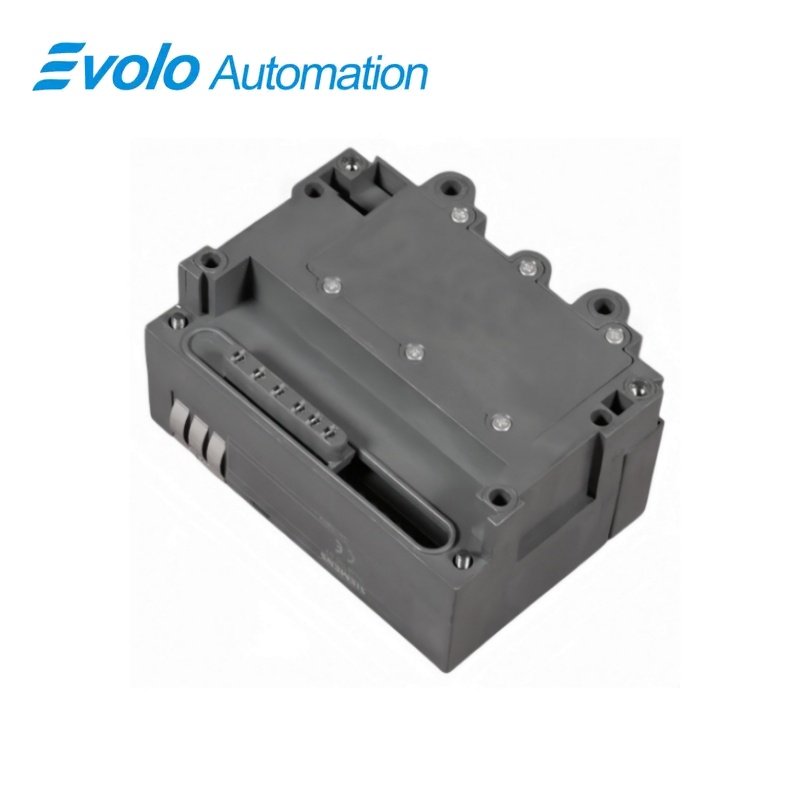

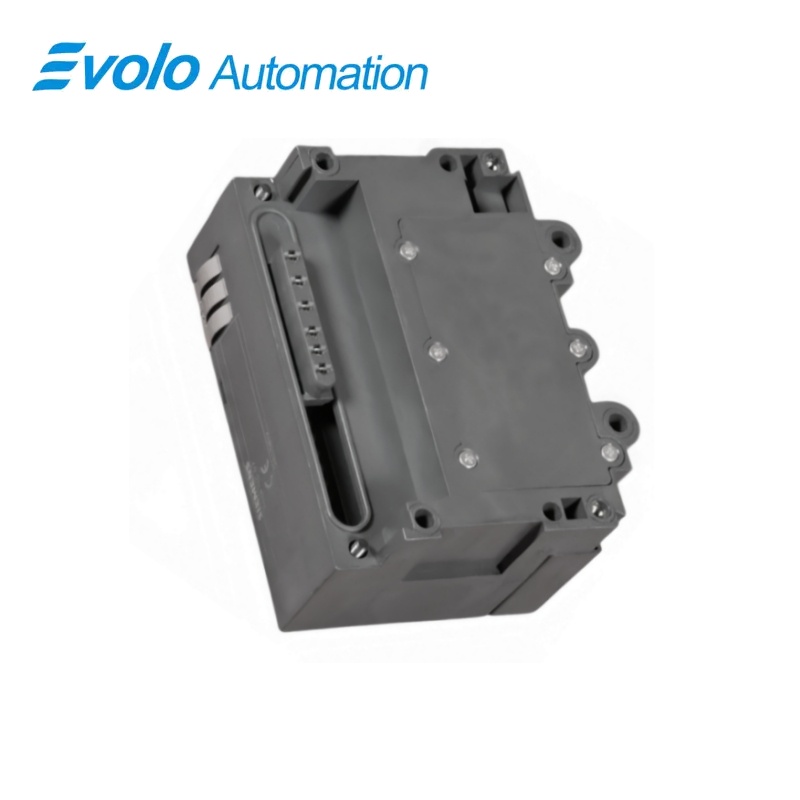

Siemens SIMATIC ET 200X EM 144 Analoge Insetmoduul 6ES7144-1FB31-0XB0
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Produk-oorsig
- Sleutelfunksies
- Amptelike spesifikasies
- Gewilde Vrae
- Verenigbaarheid & bestellingnota's
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
SIEMENS · SIMATIC ET 200X
6ES7144-1FB31-0XB0 SIMATIC ET 200X EM 144 Analoge Insetmoduul
Die ET 200X EM 144 analoge insetuitbreidingsmoduul versamel twee ±10 V-seine met 12-bis-plus-tekenresolusie en verskaf kanaaldiagnostiek vir 'n IP66/IP67-veldinstallasie.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6ES7144-1FB31-0XB0 |
| Produktipe | Tweekanaal analoge insetuitbreidingsmoduul |
| Kernfunksie | Kry twee bipolar spanningstekens op in 'n verspreide ET 200X-stasie |
| Toepassing of Kompatible Reeks | ET 200X-verspreide I/O-installasies wat twee ±10 V analoogingange met kanaaldiagnostiek vereis |
Presiese identifikasie
Pas die artikelnommer 6ES7144-1FB31-0XB0 karakter vir karakter aan en bevestig die volledige SIMATIC ET 200X EM 144 analoogingangmodule-benaming.
Koppelvlak-uitreiking
Bevestig die geïnstalleerde voeding, poorte, velkontaktes en vereiste toebehore voor die aansluiting van die vervanging.
Konfigurasie-toets
Behou die goedgekeurde ingenieursprojek, netwerkparameters en toepassingsdata wat deur die geïnstalleerde stelsel gebruik word.
Produk-oorsig
Die ET 200X EM 144 analoge insetuitbreidingsmoduul versamel twee ±10 V-seine met 12-bis-plus-tekenresolusie en verskaf kanaaldiagnostiek vir 'n IP66/IP67-veldinstallasie.
Twee kanale neem bipolar prosesseine binne die ±10 V-waardeverspreiding op. Kanaalfoute kan diagnostiese berigte en die gekonfigureerde prosesalarme genereer. M12-konneksies en IP66/IP67-beskerming ondersteun ontspanne masjieninstallasie.
Sleutelfunksies
Twee spanningingange
Twee kanale neem bipolar prosesseine binne die ±10 V-waardeverspreiding op.
Geïntegreerde diagnostiek
Kanaalfoute kan diagnostiese berigte en die gekonfigureerde prosesalarme genereer.
Veldgemonteerde ontwerp
M12-konneksies en IP66/IP67-beskerming ondersteun ontspanne masjieninstallasie.
Amptelike spesifikasies
| ANALOOG INGANGE | 2 spanninging-invoerkanale |
| Invoerbereik | ±10 V |
| Besluit | 12 bis plus teken |
| Kanaalisolasie | Geen galvaniese isolasie nie |
| Invoerverbinding | Twee 4-pins M12-sokkels, X1 en X2 |
| Groepfoutaanwysing | Rooi SF-LED |
| Diagnostiese en proseswaarskuwings | Parameteriseerbaar |
| Gemeenskaplike-Modus Verwerping | > 60 dB |
| Normale-Modus Verwerping | > 40 dB |
| Bedryfsfoutgrens | ±1,2% oor die gespesifiseerde temperatuurreeks |
| Basiese foutgrens | ±1,0% by 25 °C |
| Temperatuur fout | ±0,01%/K |
| Kruiskoppeling tussen insette | > 45 dB |
| Geskermde Kabel-lengte | Maksimum 30 m |
| Graad van beskerming | IP65, IP66 of IP67 met ongebruikte sokkels wat versegel is |
| Afmetings en Gewig | 87 × 110 × 55 mm (W × H × D); ongeveer 250 g |
| Maksimum-stroomverbruik | 40 mA |
| Kragverlies | Tipies 0,9 W |
Gewilde Vrae
Hoeveel analoogkanale is beskikbaar op 6ES7144-1FB31-0XB0?
Twee insetkanaele word voorsien.
Watter seinbereik moet aan 6ES7144-1FB31-0XB0 gekoppel word?
Gebruik tweerigting-spanningseine binne die gespesifiseerde ±10 V-metingsbereik.
Is die kanale van 6ES7144-1FB31-0XB0 elektries van mekaar geïsoleer?
Nee; beplan die sensorgrondsluiting en potensiaalverhoudings dienooreenkomstig.
Kan 6ES7144-1FB31-0XB0 kanaalfoute rapporteer?
Ja; aktiveer die vereiste diagnostiek en alarms in die stasiekonfigurasie.
Watter konnektors word deur 6ES7144-1FB31-0XB0 gebruik?
Gebruik die goedgekeurde M12-veldkonnektors en let op die gedokumenteerde pen-toedeling.
Watter omgewingsbeskerming geld vir 6ES7144-1FB31-0XB0?
Korrekte saamgestelde verbindings en seals ondersteun IP66- en IP67-veldbeskerming.
Wat moet nagegaan word nadat 6ES7144-1FB31-0XB0 vervang is?
Verifieer kanaalbedrading, skaalverdeling, aarding, diagnostiek, limietalarms en gemeetwaardes.
Verenigbaarheid & bestellingnota's
Verdraaglikheidslys
- Gebruik die goedgekeurde ET 200X-basisstasie en uitbreidingsopstelling.
- Pas die M12-bedrading, ±10 V-waardes en algemene verwysingspotensiaal aan.
- Herstel kanaaldiagnostiek en limietparameters voor bevestiging.
