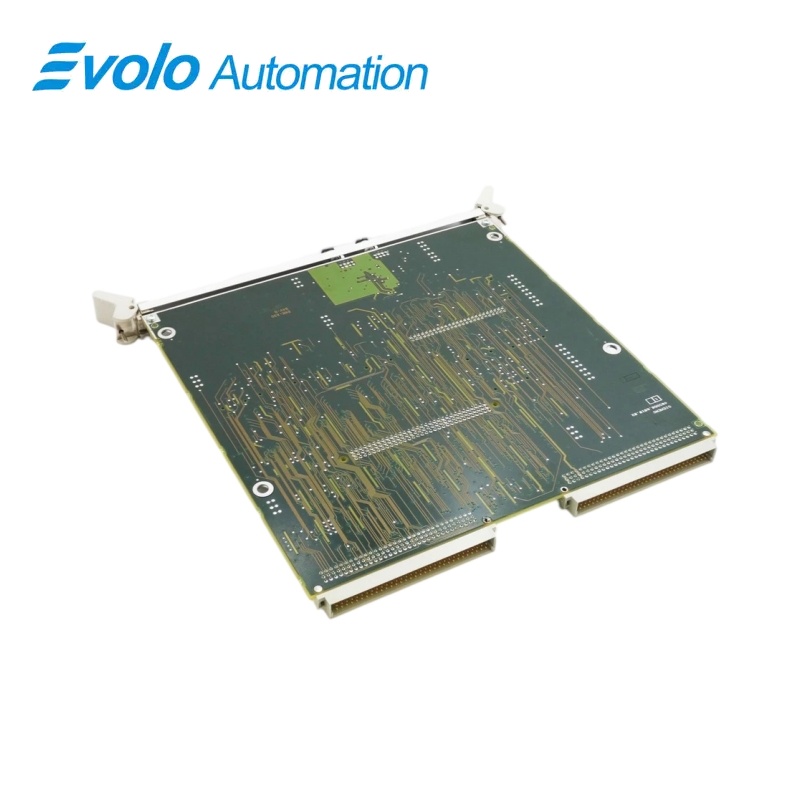

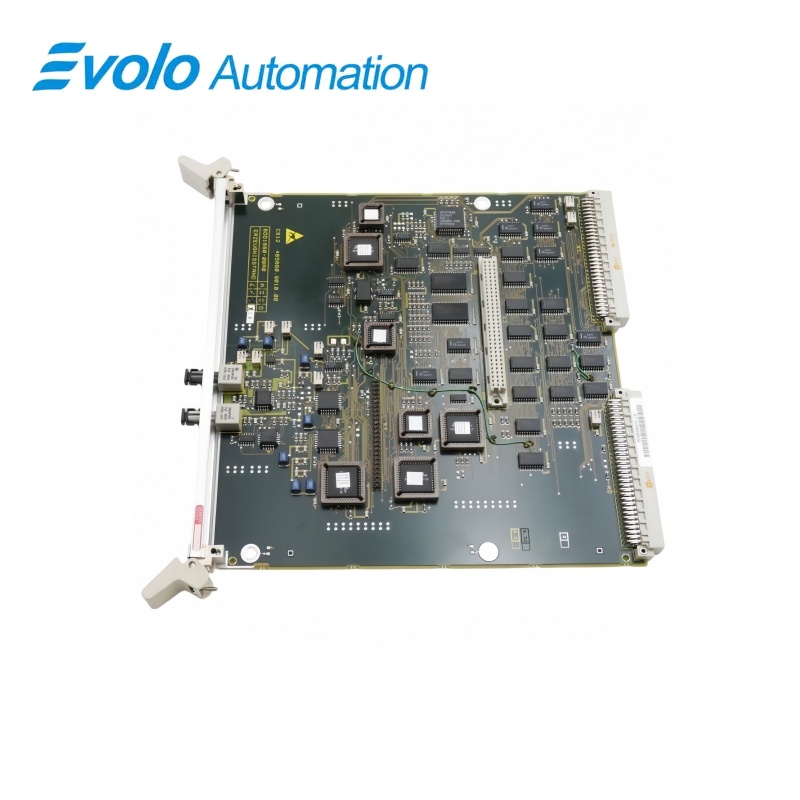

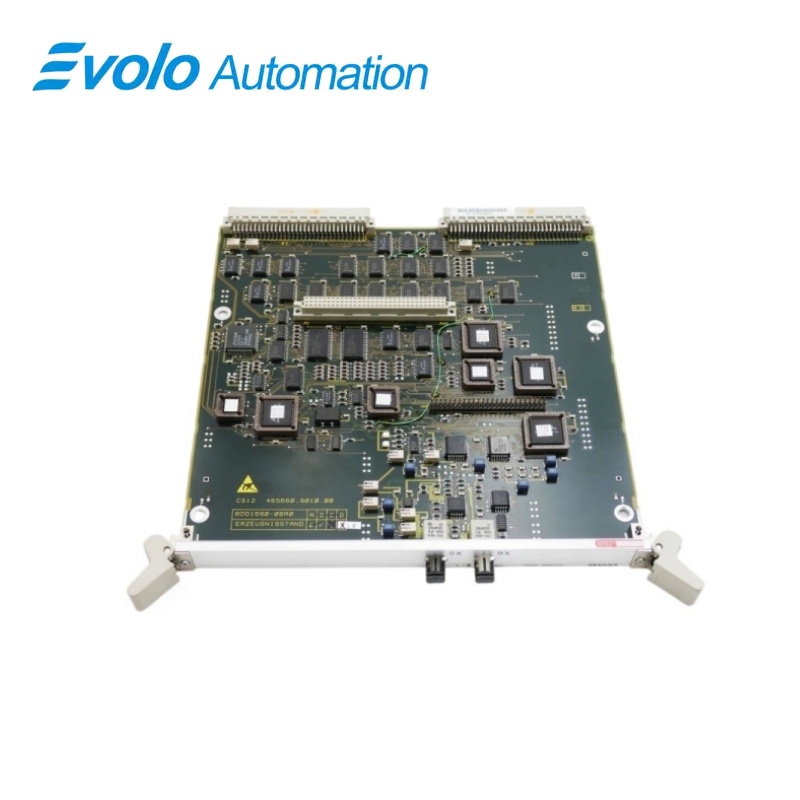

Siemens SIMADYN D CS14 Vaser-Optiese Koppelingsmodule 6DD1660-0BA0
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Produk-oorsig
- Sleutelfunksies
- Amptelike spesifikasies
- Gereeld Gestelde Vrae
- Verenigbaarheid & bestellingnota's
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
SIEMENS · SIMADYN D
6DD1660-0BA0 SIMADYN D CS14 Vaser-Optiese Koppelingsmodule
Die SIMADYN D CS14 is ’n vaser-optiese koppelingsmodule wat uit ’n CS12 en twee ICS1-module gebou is vir punt-tot-punt kommunikasie met tot agt verspreide slaafstasies.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6DD1660-0BA0 |
| Produktipe | vaser-optiese koppelings- en kommunikasiemodule |
| Kernfunksie | Koppel ’n SIMADYN D-meester aan verspreide slaafstasies oor vaser-optiese kabels |
| Toepassing of Kompatible Reeks | SIMADYN D-stelsels wat op CS12-gebaseerde L-bus- en C-bus-kommunikasie gebruik |
Presiese identifikasie
Pas die 6DD1660-0BA0 karakter-vir-karakter aan en bevestig die volledige SIMADYN D CS14 Vaser-Optiese Koppelingsmodule-aanduiding.
Koppelvlak-uitreiking
Bevestig die geïnstalleerde voeding, poorte, velkontaktes en vereiste toebehore voor die aansluiting van die vervanging.
Konfigurasie-toets
Behou die goedgekeurde ingenieursprojek, netwerkparameters en toepassingsdata wat deur die geïnstalleerde stelsel gebruik word.
Produk-oorsig
Die SIMADYN D CS14 is ’n vaser-optiese koppelingsmodule wat uit ’n CS12 en twee ICS1-module gebou is vir punt-tot-punt kommunikasie met tot agt verspreide slaafstasies.
Vaser-optiese punt-tot-punt-skakels kan tot agt slaafstasies op afstande van tot 200 meter verbind. Die meester kan basiese steekproeftyd, alarmonderbrekings- en klokonderbrekingsseine na die gekoppelde slawe versprei. Die CS12-afdeling voorsien 128 KB RAM vir die uitruil van kommunikasiedata oor die ondersteunde busse.
Sleutelfunksies
Gedistribueerde Slawe-konneksie
Veseloptiese punt-na-punt-skakels kan tot agt slawe-stasies op afstande van tot 200 meter verbind.
Deterministiese Signaal-oordrag
Die meester kan basiese steekproefnemingstyd, alarmonderbrekings- en klokonderbrekings-signalen na gekoppelde slawe versprei.
Geïntegreerde Kommunikasiegeheue
Die CS12-seksie verskaf 128 KB RAM vir kommunikasie-data-uitruil oor die ondersteunde busse.
Amptelike spesifikasies
| Module-samestelling | 1 x CS12 en 2 x ICS1 |
|---|---|
| Maksimum Slawe-stasies | 8 |
| Oordragmedium | Veer-optiese punt-na-punt-konneksie |
| Maksimum skakellengte | 200 m |
| Kommunikasie RAM | 128 KB |
| Normale-bus-oordragtyd per 16 bisse | Ongeveer 5 µs |
| Hoë-belasting-oordragtyd per 16 bisse | Maksimum ongeveer 32 µs |
| Meester-tydsienaal | Basiese steekproeftyd |
| Meester-interrupt-sienale | Alarm- en klokonderbrekings |
| Lokale buskoppelvlak | L-bus |
| Stelselbuskoppelvlak | C-bus |
| SR6(V)-rakgebruik | Nie toegelaat nie |
| Ondergeskikte datapad | C-bus |
Gereeld Gestelde Vrae
Hoeveel ondergeskikte stasies kan 6DD1660-0BA0 verbind?
Die module ondersteun veseloptiese punt-tot-punt-skakels na sowel as agt ondergeskiktes.
Wat is die maksimum vesellengte vir 6DD1660-0BA0?
Elke ondersteunde punt-tot-punt-koppeling kan tot 200 meter lank wees.
Watter tydsignaliseer kan 6DD1660-0BA0 versprei?
Die meester kan die basiese steekproeftyd saam met alarm- en klokonderbrekingsignaliseer versprei.
Hoeveel kommunikasiegeheue is beskikbaar op 6DD1660-0BA0?
Die CS12-afdeling verskaf 128 KB RAM.
Kan 6DD1660-0BA0 in ’n SR6(V)-rak gebruik word?
Nee; daardie rakopstelling word nie ondersteun nie omdat slawe-data deur die C-bus oorgedra word.
Wat moet voor die vervanging van 6DD1660-0BA0 aangeteken word?
Teken slawe-adresse, topologie, steekproeftye, onderbrekingstoedelings en die volledige SIMADYN-konfigurasie aan.
Wat moet ek ondersoek wanneer ek 6DD1660-0BA0 in werking stel?
Controleer veselrigting en polariteit, skakellengte, busposisie, raksoort en die gekonfigureerde slaafvolgorde.
Verenigbaarheid & bestellingnota's
Verdraaglikheidslys
- Gebruik die module slegs in ’n ondersteunde SIMADYN D-rak- en busopstelling.
- Bevestig die gekonfigureerde slaafvolgorde en elke punt-tot-punt-veselskakeling.
- Behou steektyd-, onderbrekings- en kommunikasie-instellings voor vervanging.
