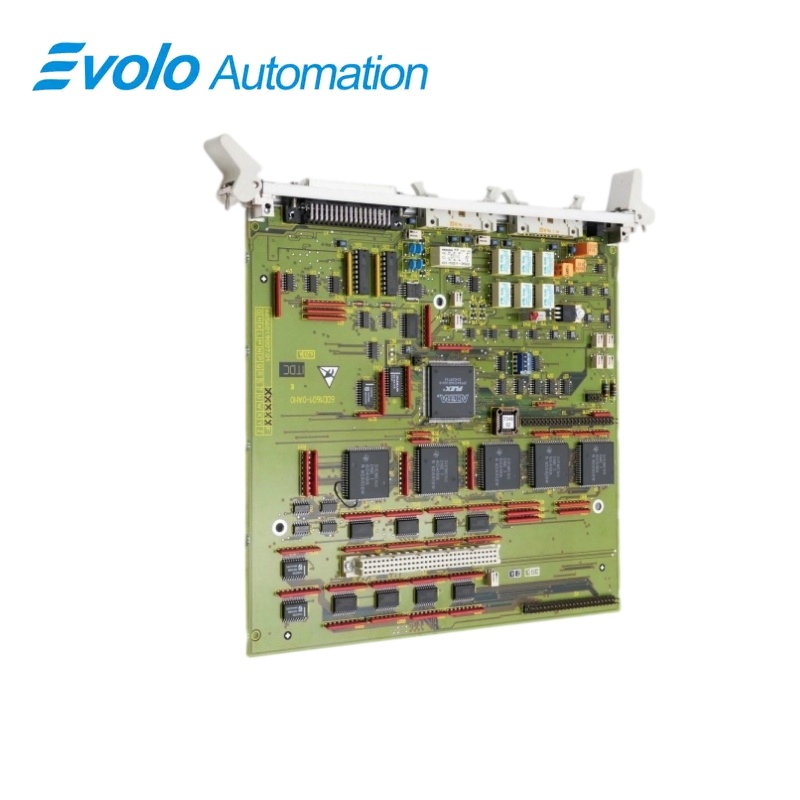

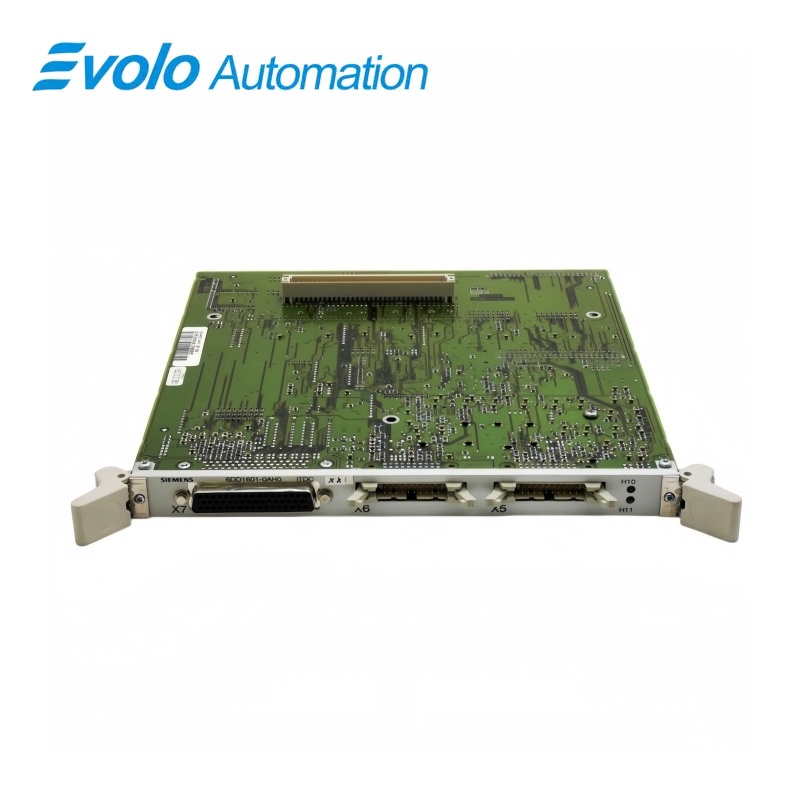

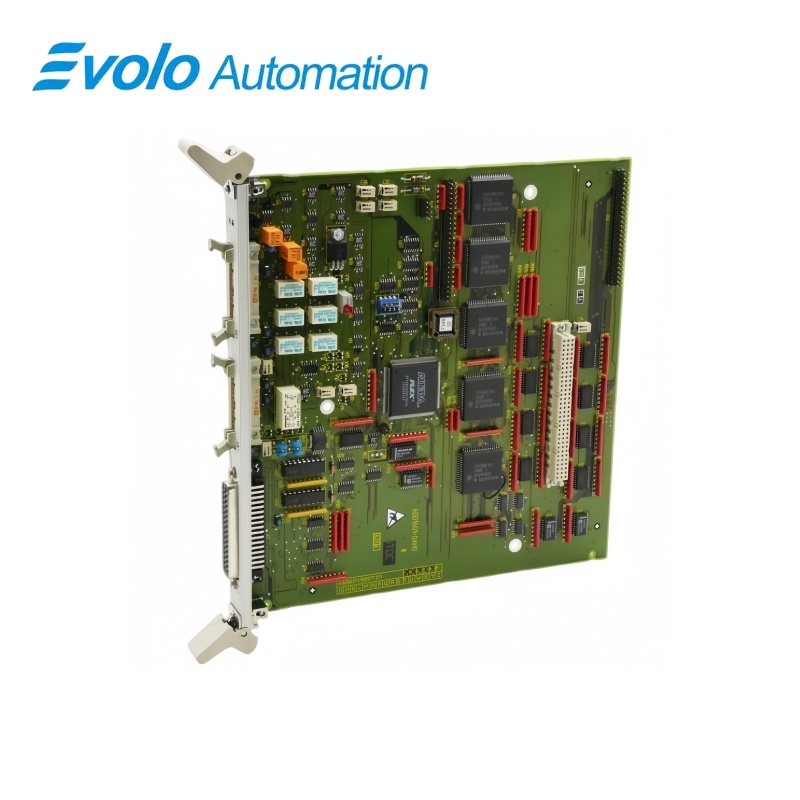

Siemens SIMADYN D ITDC Omsettermodule vir Konverterbeheeruitbreiding 6DD1601-0AH0
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Produk-oorsig
- Sleutelfunksies
- Amptelike spesifikasies
- Gewilde Vrae
- Verenigbaarheid & bestellingnota's
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
SIEMENS · SIMADYN D
6DD1601-0AH0 SIMADYN D ITDC Omskakelaarbeheeruitbreidingsmodule
Die SIMADYN D ITDC-uitbreidingsmodule beheer lyn-gekommuteerde omskakelaars, veral SITOR-kragafdelings, en word op 'n versoenbare PM5- of PM6-prosessormodule gemonteer.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6DD1601-0AH0 |
| Produktipe | ITDC lyn-gekommuteerde omskakelaarbeheeruitbreidingsmodule |
| Kernfunksie | Voer bevelstadium-, stroomreël- en ontsteekstel-funksies uit |
| Toepassing of Kompatible Reeks | SIMADYN D PM5- en PM6-stelsels wat lyn-gekommuteerde omskakelaars beheer |
Presiese identifikasie
Pas 6DD1601-0AH0 karakter vir karakter aan en bevestig die volledige SIMADYN D ITDC Omskakelaarbeheeruitbreidingsmodule-benaming.
Koppelvlak-uitreiking
Bevestig die geïnstalleerde voeding, poorte, velkontaktes en vereiste toebehore voor die aansluiting van die vervanging.
Konfigurasie-toets
Behou die goedgekeurde ingenieursprojek, netwerkparameters en toepassingsdata wat deur die geïnstalleerde stelsel gebruik word.
Produk-oorsig
Die SIMADYN D ITDC-uitbreidingsmodule beheer lyn-gekommuteerde omskakelaars, veral SITOR-kragafdelings, en word op 'n versoenbare PM5- of PM6-prosessormodule gemonteer.
Die module kombineer die bevelstadium, stroomreëler en ontsteekstel vir sespuls-lyn-gekommuteerde omskakelaars. 'n Toegewyde SITOR-koppelvlak verbind die omskakelaarbeheerelektronika met die ondersteunde kragafdeling. Binêre en analoog-uitsette, binêre insette en 'n konfigureerbare inkrementele-koder-inset ondersteun die omskakelaartoepassing.
Sleutelfunksies
Geïntegreerde Omseterbeheer
Die module kombineer die bevelfase, stroomreëlstoel en vuurstel vir sespulslyn-gekommuteerde omseters.
SITOR-kragafdeling-koppelvlak
'n Toegewyde SITOR-koppelvlak verbind die omseterbeheerelektronika met die ondersteunde kragafdeling.
Enkoder en proses I/O
Binêre en analooguitgange, binêre insette en 'n konfigureerbare inkrementele-inkoderinset ondersteun die omsetertoepassing.
Amptelike spesifikasies
| Kompatible prosessormodules | PM5 en PM6 |
|---|---|
| Uitbreidingssleufte wat beset is | 1 |
| Maksimum ITxx-module per prosessor | 2 meganies; dubbele-ITDC-bedryf word nie ondersteun nie |
| Omskakelaar-pulskonfigurasie | 6-puls |
| Maksimum-vuurstel-uitsetfrekwensie | 400 Hz |
| SITOR-koppelinge | 1 |
| Analoge uitsette | 2 |
| Binêre uitsette | 4 |
| Binêre insette | 4 |
| Inkrementele-enkodering-toegange | 1 met nul-puls |
| Ondersteunde-enkoderings-signaalvlakke | 5 V of 15 V |
| Maksimum-enkodering-pulsfrekwensie | 1 MHz |
| I/O Elektriese Isolasie | Geen |
| Verpakkingsafmetings | 27,6 x 27,6 x 4,5 cm |
| NET Gewig | 0,548 kg |
Gewilde Vrae
Watter prosessormodules kan 6DD1601-0AH0 dra?
Die uitbreidingsmodule word op kompatible PM5- of PM6-prosessorhardeware gemonteer.
Kan twee 6DD1601-0AH0-modules op dieselfde prosessor werk?
Nee; alhoewel twee ITxx-uitbreidingsposisies meganies moontlik is, word bedryf met twee ITDC-modules nie ondersteun nie.
Watter omskakelaartopologie word deur 6DD1601-0AH0 beheer?
Die vuurstel is ontwerp vir sespuls lyngekommuteerde omskakelaars en is veral geskik vir SITOR-kragafdelings.
Watter enkoder-seine kan aan 6DD1601-0AH0 gekoppel word?
Die inkrementele inset aanvaar 5-volt- of 15-volt-enkoder-seine en ondersteun 'n nul-puls.
Wat is die enkoder-frekwensie-limiet van 6DD1601-0AH0?
Die inkrementele-enkoder-inset aanvaar pulsfrekwensies tot 1 MHz.
Is die I/O-krediete op 6DD1601-0AH0 elektries geïsoleer?
Nee; die module-insette en -uitsette verskaf nie elektriese isolasie nie.
Wat moet voor die verruil van 6DD1601-0AH0 aangeteken word?
Stoor die omskakelaarparameters, vuurkonfigurasie, enkoderinstelling, I/O-toekennings, prosessor-tipe en SITOR-bedrading.
Verenigbaarheid & bestellingnota's
Verdraaglikheidslys
- Monteer die uitbreidingsmodule slegs op 'n kompatible PM5- of PM6-prosessor-module.
- Konfigureer nie twee ITDC-modules vir bedryf op dieselfde prosessor nie.
- Behou die omskakelaar-, kodeerder- en I/O-konfigurasie voor die verwydering van die module.
