Siemens 3SU1401-1BB20-3AA0 SIRIUS ACT Rooi LED-module 24 V wisselstroom/gelykstroom
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
- Gebruik die houer se middel-agtermonteerposisie.
- Pas die 24 V wisselstroom/gelykstroom-beheervoorraad aan.
- Bewaar voorbereide buigsame geleiers binne 0.75 mm².
- Verskaf die vereiste volledige beskerming vir die voorpaneel-montering afsonderlik.

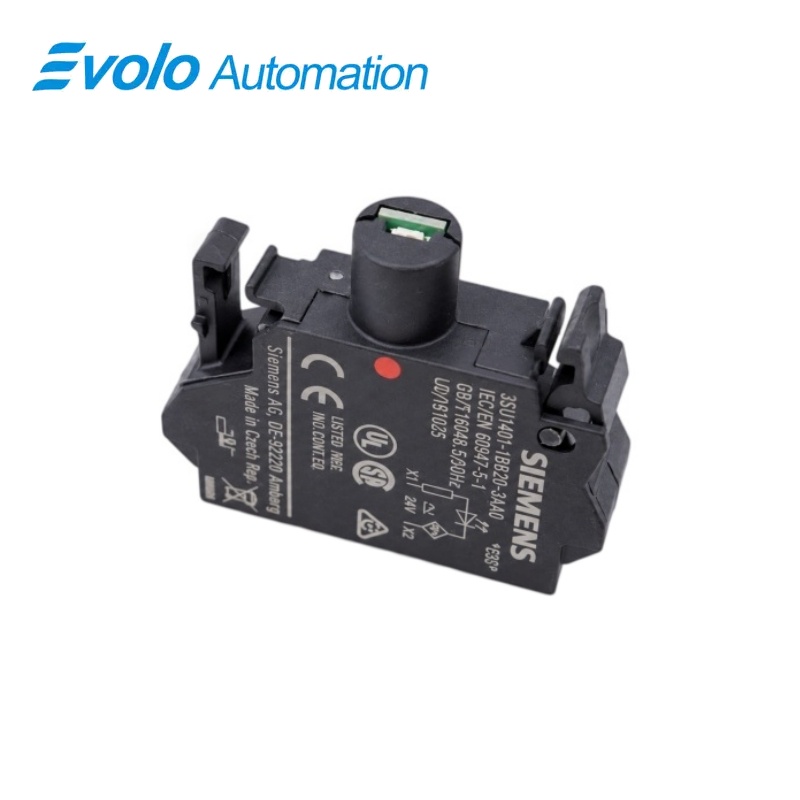

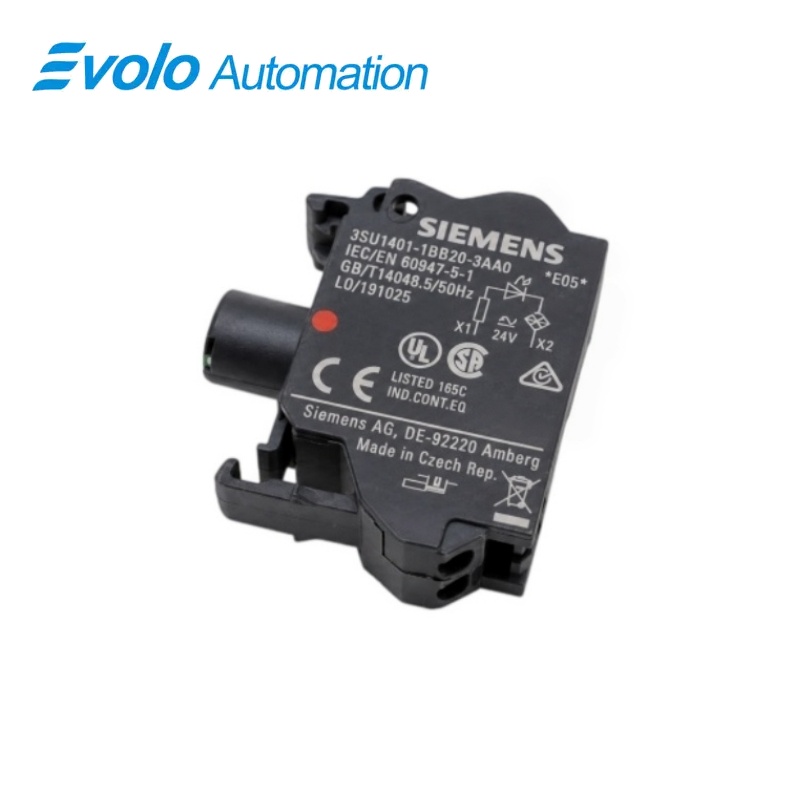

3SU1401-1BB20-3AA0 SIRIUS ACT-rooi LED-module vir 24 V wisselstroom/gelykstroom
’n Rooi LED-module wat aan die voorplaat vasgemaak word, met ’n geïntegreerde ligbron, veerbelaaide klemme en ’n nominaal 24 V wisselstroom/gelykstroom-voeding.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 3SU1401-1BB20-3AA0 |
| Produktipe | LED-verligtingsmodule |
| Kernfunksie | Rooi beheerpaneel-aanduiding |
| Toepassing | SIRIUS ACT-voorpaneelmontasies |
Geïntegreerde rooi ligbron
Die LED lewer ’n ligintensiteit van 450–1120 mcd vir die gekose seinpunt.
AC- of DC-beheersvoorsiening
Dieselfde module aanvaar 'n nominaal 24 V DC of 24 V AC by 50 of 60 Hz.
Veervormige-aansluiting
Bare en voorbereide buigsame geleiers het verskillende toegelate deursnee-grense.
Produk-oorsig
3SU1401-1BB20-3AA0 voeg geïntegreerde rooi LED-verligting by 'n SIRIUS ACT voorpaneel-seinopstelling toe.
Die veervormige-aansluitingsmodule word in die middelposisie agter in die houer gemonteer en werk vanaf die gekiesde 24 V AC/DC-beheersvoorsiening.
Sleutelfunksies
Verlig die gekiesde rooi seinpunt
Die geïntegreerde ligbron verskaf rooi verligting sonder 'n afsonderlike vervangbare lamptransformator.
Aanvaar die beskikbare beheerspanning
Bedryf by 24 V wisselstroom of gelystroom ondersteun algemene paneelbeheer-voorraad binne die gespesifiseerde spanningstoleransie.
Pas agter die paneelhouer
Die nou module heg in die middelmonteerposisie op die agterkant van die SIRIUS ACT-houer.
Amptelike spesifikasies
| Gespesifiseerde bedryfsvoorraad | 24 V AC teen 50/60 Hz of 24 V DC |
|---|---|
| Toelaatbare voorsieningstoleransie | −30% / +25% |
| Maksimum-stroomverbruik | 25 mA |
| Maksimum aanloopstroom | 2 A |
| Gewilde Isolasiestroomspanning | 320 V |
| Gewilde Impulsverdraagspanning | 4 kV |
| Verontreinigingsgraad | 3 |
| Ligintensiteit | 450–1120 mcd |
| Tipiese bedryfslewe | 100,000 H |
| Elektriese Koppeling | Veerbelaste terminale |
| Bare massiewe en fyn geslagte geleierreeks | 2 × (0,25–1,5 mm²) |
| Voorbereide fyn-gevlegte geleierreeks | 2 × (0,25–0,75 mm²) |
| Modulebeskerming | Behuising IP40; klemme IP20 |
| Bedryfsomgewings temperatuur | −25 tot +70 °C |
| Berging se omgewings temperatuur | −40 tot +80 °C |
| Bedryfsrelatiewe vochtigheid | 10–95%, sonder kondensasie |
| Skokweerstand, IEC 60068-2-27 | 15 g, 11 ms half-sinusimpuls |
| Trilweerstand, IEC 60068-2-6 | 5 g oor 10–500 Hz |
| Afmetings (B × H × D) | 9,8 × 36 × 29,4 mm |
| Netto module gewig | 7 g |
Gewilde Vrae
Waar heg 3SU1401-1BB20-3AA0 aan ’n voorplathouer vas?
Die LED-module word in die middelposisie op die agterkant van die houer vasgemaak.
Kan ek 3SU1401-1BB20-3AA0 gebruik om groen paneelverligting te verskaf?
Nee, die geïntegreerde ligbron is rooi.
Vereis 3SU1401-1BB20-3AA0 ’n afsonderlike lamptransformator?
Nee, hierdie LED-module het ’n geïntegreerde ligbron en geen lamptransformator nie.
Hoeveel skakel-insetstroom moet die beheeruitset vir 3SU1401-1BB20-3AA0 toelaat?
Die skakeltoestel moet ’n maksimum insetstroom van 2 A sowel as ’n maksimum bedryfsstroom van 25 mA hanteer.
Kan ’n voorbereide 1,0 mm² buigbare geleier aan 3SU1401-1BB20-3AA0 gekoppel word?
Nee, fyn-geslagte geleiers met eindvoorbereding is beperk tot 0,75 mm².
Sal 3SU1401-1BB20-3AA0 ’n beheer-voorsieningspanning wat 20% onder 24 V is, verdra?
Ja, ’n 20%-vermindering val binne die gespesifiseerde negatiewe bedryfspannings-toleransie van 30%.
Kan 3SU1401-1BB20-3AA0 in ’n omgewing geïnstalleer word waar kondensasie tydens bedryf verwag word?
Nee, kondensasie word nie in die gespesifiseerde bedryfsomgewing toegelaat nie.
