Siemens 3SU1400-1AA10-3BA0 SIRIUS ACT 1 NO Veertermineelkontakmodule

Oorsig

SIEMENS SIRIUS ACT

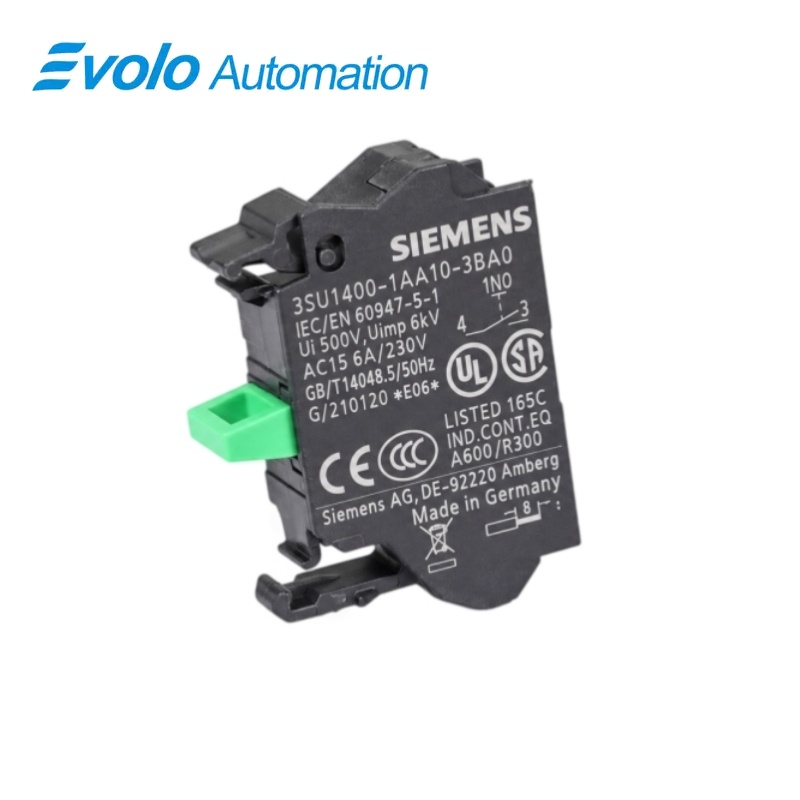

3SU1400-1AA10-3BA0 SIRIUS ACT 1 NO Veerterminal Kontakmodule

’n Enkele normaal-oop kontakmodule met veerbelaaide terminale vir SIRIUS ACT voorplaatmontasies.

Op ’n Glansbeeld

Merk	Siemens
Model	3SU1400-1AA10-3BA0
Produktipe	Kontakmodule
Kernfunksie	Bediener-geaktiveerde stroombaan-skakeling
Toepassing	SIRIUS ACT voorpaneelbeheerders

Gewoonlik oop skakeling

Een NO-kontak sluit die beheerstroomkring toe wanneer die geassosieerde bediener dit aktiveer.

AC- en DC-beheerbelastings

Gebruik die gebruikskategorie-stroomwaardering wat ooreenstem met die las en stroombaan-spanning.

Kompakte veerverbinding

Die 9,8 mm breë module aanvaar blote of voorbereide geleiers binne duidelike terminaalbeperkings.

Produk-oorsig

3SU1400-1AA10-3BA0 voeg een gewoonlik oop kontak by 'n SIRIUS ACT voorpaneelbediener deur veerbelaste velddraadverbindings te gebruik.

Die module pas by voorplaatrangskikkings in plastiek- of metaalbehuisings en ondersteun AC/DC-beheerstrome met spanning-afhanklike gebruikswaarderings.

Bestelfokus: Kies die 1 NEE, veerterminal-weergawe en bepaal die skakelbelasting volgens die gebruikskategorie eerder as net die termiese stroom.

Sleutelfunksies

Skakel ’n normaal-ope beheerpad

Die enkele NEE-element verskaf ’n geaktiveerde beheerkontak vir die gekose SIRIUS ACT-bedieningsapparaat.

Pas die elektriese skakelbelasting aan

AC-15-rangskrywings wissel van 6 A by 24–230 V tot 1,4 A by 500 V, terwyl DC-13-rangskrywings van die Gelykstroomkring-spanning afhang.

Verbind ’n modulêre voorkantpaneel-opstelling

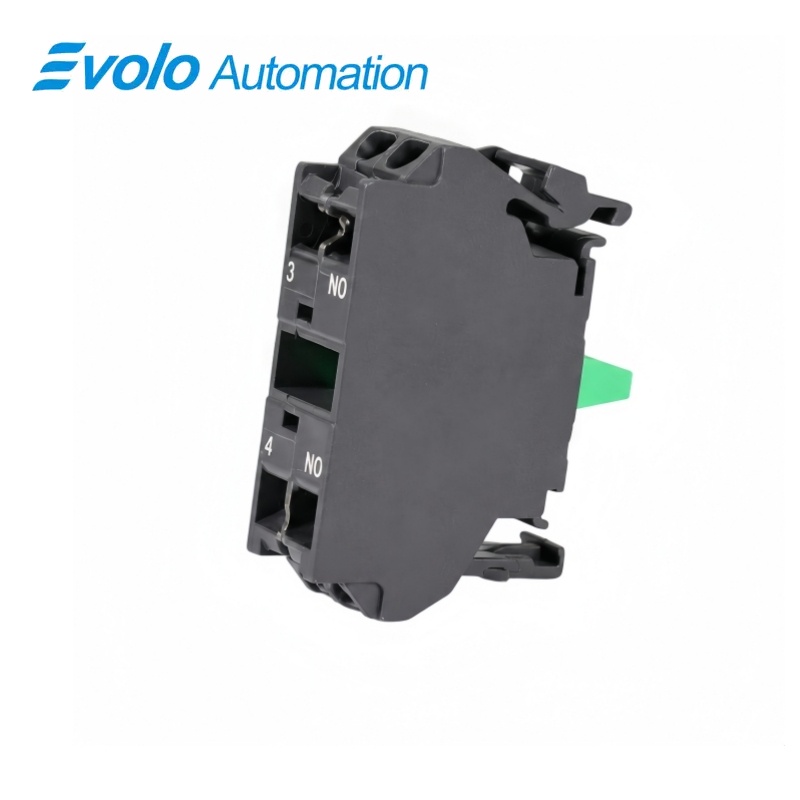

Veerbelaaide terminale ondersteun die kompakte module-uitreiking agter die voorkantplaat.

Amptelike spesifikasies

Kontakkonfigurasie	1 NEE; 0 NIE
Kontakmateriaal	Silwerlegering
Verbindingstegnologie	Veerbelaste terminale
Bedryfspanning reeks	5–500 V Wisselstroom by 50/60 Hz of 5–500 V Gelykstroom
Wisselstroom-AC-15 gewaardeerde bedryfsstroom	6 A teen 24, 48, 110 en 230 V; 3 A teen 400 V; 1,4 A teen 500 V
DC-13 gewaardeerde bedryfsstroom	3 A teen 24 V; 1,5 A teen 48 V; 0,7 A teen 110 V; 0,3 A teen 230 V; 0,1 A teen 400–500 V
Konvensionele termiese stroom	10 A
Gewilde Isolasiestroomspanning	500 V
Gewilde Impulsverdraagspanning	6 kV
Verontreinigingsgraad	3
Maksimum Bedryfsfrekwensie	3600 werkinge/u
Tipiese meganiese en elektriese volharding	10 000 000 bedryfsiklusse
Massiewe en fyn geslagte blote geleiers	2 × (0,25–1,5 mm²)
Fyn geslagte geleiers met eindvoorbereding	2 × (0,25–0,75 mm²)
Modulebeskerming	Behuising IP40; klemme IP20
Bedryfsomgewings temperatuur	−25 tot +70 °C
Berging se omgewings temperatuur	−40 tot +80 °C
Skok- en vibrasieweerstand	15 g vir 11 ms half-sinus; 5 g oor 10–500 Hz
Afmetings (B × H × D)	9,8 × 36 × 27,7 mm
Netto module gewig	8 g

Amptelike bron: Siemens kontakmodule datablad

Gewilde Vrae

Kan 3SU1400-1AA10-3BA0 ’n normaal-geslote stopkontak verskaf?

Nee, hierdie module bevat een normaal-oop kontak en geen normaal-geslote kontak nie.

Kan ek ’n 230 V wisselstroombeheerlas met 3SU1400-1AA10-3BA0 skakel?

Die bedryfsstroom vir AC-15 is 6 A teen 230 V, dus moet die gekoppelde beheerlas binne daardie werkskategorie bly.

Is die 10 A termiese ratting van 3SU1400-1AA10-3BA0 ook sy skakelratting vir induktiewe lasse teen 24 V DC?

Nee, sy bedryfsstroom vir DC-13 teen 24 V is 3 A, terwyl 10 A die konvensionele termiese stroom is.

Watter geleiergrens geld vir voorbereide buigsame kabels op 3SU1400-1AA10-3BA0?

Fyn-gedraade geleiers met eindvoorbereding is beperk tot 0,25–0,75 mm², vergeleke met 0,25–1,5 mm² vir kaal massiewe of fyn-gedraade drade.

Kan 3SU1400-1AA10-3BA0 in beide plastiek- en metaalbehousings ingebou word?

Ja, die kontakmodule is geskik vir integrasie in óf plastiek- óf metaalbehousings.

Hoe dikwels kan ek 3SU1400-1AA10-3BA0 in ’n herhalende beheertoepassing bedryf?

Die maksimum bedryfsfrekwensie is 3600 bedrywighede per uur.

Verskaf 3SU1400-1AA10-3BA0 ’n positiewe oopmaak vir ’n veiligheidskontakfunksie?

Nee, die normaal-open kontakmodule verskaf nie ’n positiewe oopmaakfunksie nie.

Verenigbaarheid & bestellingnota's

Voor bestelling van 3SU1400-1AA10-3BA0: Koppel die enkele NO-module aan die toepaslike SIRIUS ACT-bedieningsapparaat en houer, behou die veer-klemverbinding en kontroleer die AC-15- of DC-13-rangskikking vir die werklike las.

Verenigbaarheidstoetslys vir 3SU1400-1AA10-3BA0

• Kies 1 NO waar ’n geaktiveerde sluitkontak vereis word.
• Pas die voorpaneelbedieningsapparaat en modulehouer bymekaar.
• Bepaal die grootte van die las aan die hand van sy gebruikskategorie en spanning.
• Hou voorbereide fyn-gedraade kabeluiteindes binne die maksimum van 0.75 mm².
