Oorsig

Oorsprongplek:	Swede
Handelsnaam:	ABB
Modelnommer:	REL316*4 HESG448750M1 HESP311651/HE501746-10120/1 A1B0U1K128H-E1I9
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Parameter	Waarde
Model	REL316*4 HESG448750M1 HESP311651/HE501746-10120/1 A1B0U1K128H-E1I9
Produktipe	Beskermingsrelaisstelsel
Afmetings	27,2 x 31 x 27,6 cm
Gewig	12,48 kg
Analoge insette (maks.)	Tot 9 insette (spanning/stroom, 4 mm²-klemme)
Nominale frekwensie	50 Hz / 60 Hz
Gegradeerde stroom	IN = 1 A / 2 A / 5 A
Stroomtermiese waardering (kontinu)	4 × IN
Stroomtermiese waardering (10 s)	30 × IN
Stroomtermiese waardering (1 s)	100 × IN
Dinamiese stroomwaardering (piek)	250 × IN
Gegradeerde spanning	100 V / 200 V
Spannings-termiese waardering (kontinu)	1,3 × UN
Spannings-termiese waardering (10 s)	2 × UN
Relaiskontakte	2 relais per I/O-eenheid (316DB61 / 316DB62), elk met 2 NO-kontakte
Maksimum bedryfspanning	300 V wisselstroom/gelykstroom
Kontinu-kontakwaardering	5 A
Maak & Dra (0,5 s)	30 A
Stroomburst (30 ms)	250 A
Untlastingsvermoë (<50 V gelykstroom)	1.5 A
Breukvermoë (<120 V Gelykstroom)	0.3 A
Breukvermoë (<250 V Gelykstroom)	0,1 A
Optokoppelaars	8 / 4 / 14 (afhangend van die tipe inset-/uitseteenheid)
Invoerspanning reeks	18–36 V Gelykstroom / 36–75 V Gelykstroom / 82–312 V Gelykstroom / 175–312 V Gelykstroom
Drempelspanning	10–17 V / 20–34 V / 40–65 V / 140–175 V Gelykstroom
Maksimum Invoer Stroom	<12 mA
Bedryfstyd	1 ms
Bedryfstemperatuur	–10 °C tot +55 °C
Bergingstemperatuur	-40 °C tot +85 °C
Humiditeit	93% by 40 °C (4 dae)
Aardbewingsproef	5 g, 30 s, 1–33 Hz
Isolasie weerstand	>100 MΩ by 500 V DC
Dielektriese toets	2 kV, 50 Hz, 1 min
Stootspanningtoets	5 kV (1,2/50 µs)
ESD-weerstand	6/8 kV (10 skote, Klas 3)
Vinnige oorskudweerstand	2/4 kV (Klas 4)
RF-storingstoets	0,15–80 MHz; 10 V (Klas 3)
Ustootklas	Klas A
Montering tipe	Semi-ingebou, agterkantterminals / 19"-rak (6U)
Beskermingsklas	IP50 (IP20 met MVB PC-kaarte), IPXXB-terminals

Beskrywing

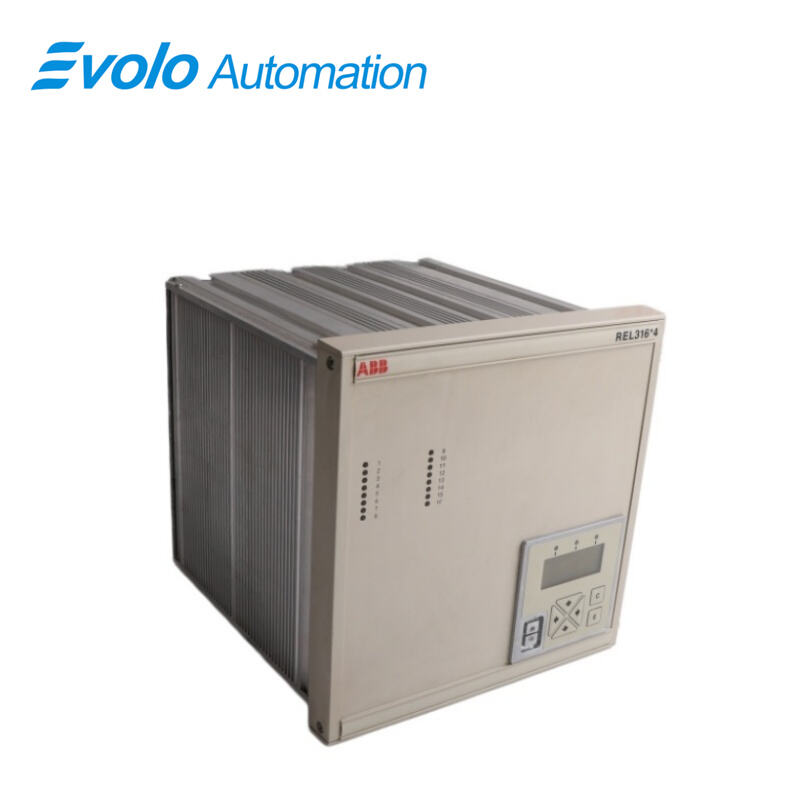

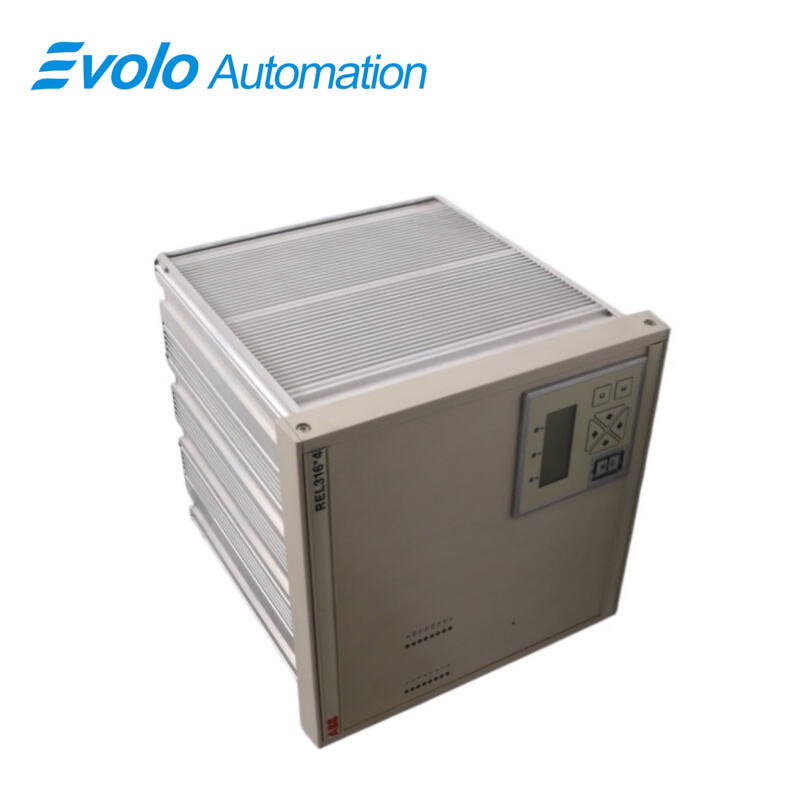

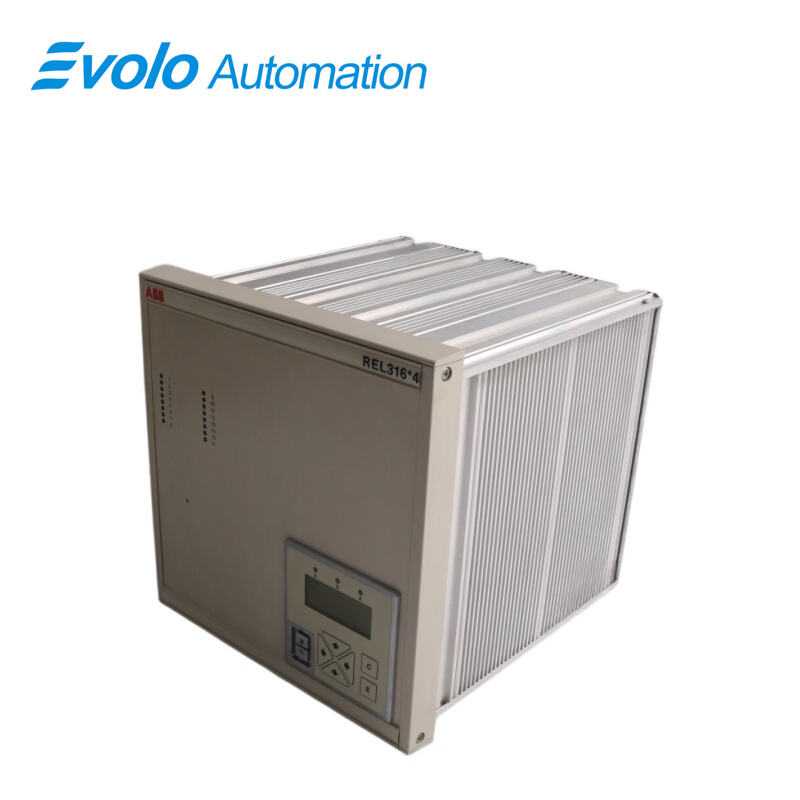

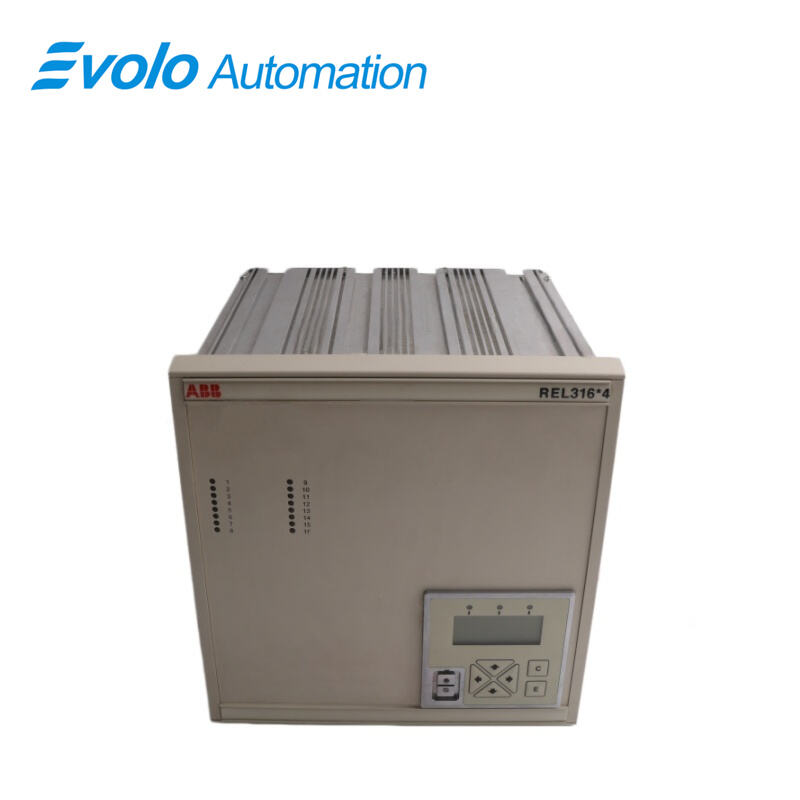

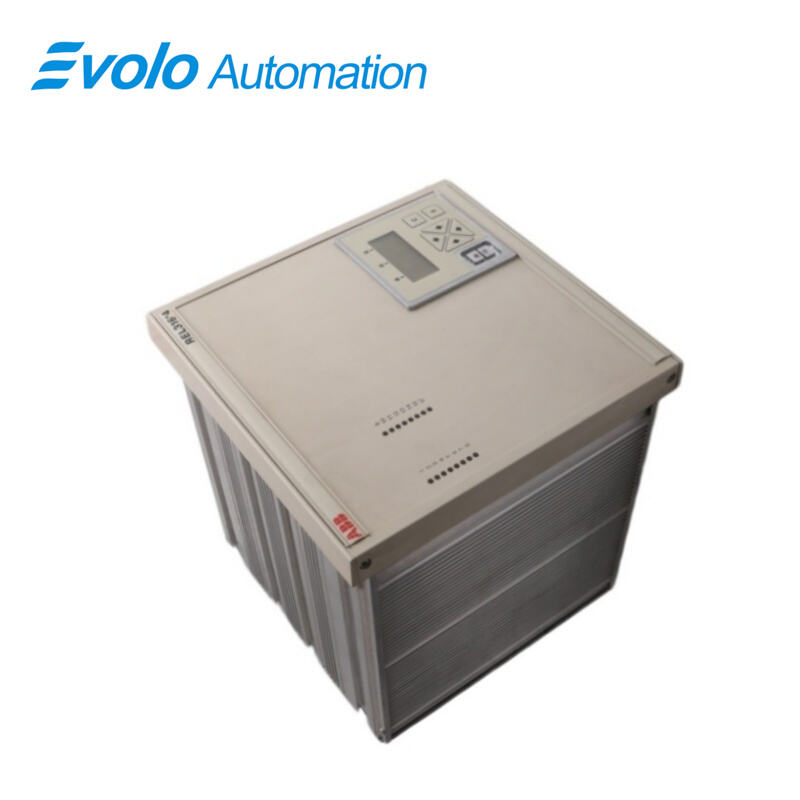

Die ABB REL316*4 HESG448750M1 HESP311651/HE501746-10120/1 A1B0U1K128H-E1I9 is 'n hoëprestasie digitale lynbeskermingsapparaat wat spesifiek ontwerp is vir hoogspannings- en ultra-hoogspannings-oordraglyne, en presiese afstandbeskerming, oorstroombeskerming en heraansluitingsfunksies verskaf. Hierdie apparaat maak gebruik van gevorderde numeriese berekeningsalgoritmes om hoë selektiwiteit en sensitiwiteit onder komplekse kragnettoestande te verseker. Sy modulêre ontwerp en industriele graad betroubaarheid maak dit 'n ideale keuse vir onderstasie-outomatisering en opgraderings, wat die veilige en stabiele bedryf van die kragnet aansienlik verseker.

Toepassings

Chemiese aanlegte: Beskerm hoogspanningskraglyne en voorkom produksielynkragonderbrekings as gevolg van kortsluitings.

Staalwerke: Pas aan by komplekse bedryfsomstandighede wat veroorsaak word deur impakbelastings soos elektriese boogovens.

Papierfabrieke: Verseker kragkwaliteit vir groot motors en geoutomatiseerde produksielyne.

Kragstasies: Dien as rugsteun/primêre beskerming vir aanleg-bystroom of oordraglyne.

Sementaanlegte: Verseker stabiele bedryf in harsh industriële omgewings met hoë stofvlakke en hoë vibrasie.

Afstandbeskermingsfunksies

Oorstroom- of onderimpedansie-afskakelaars met veelhoekige karakteristiek

Vyf afstandsones met veelhoekige impedansie-karakteristiek vir voorwaartse en agterwaartse meting

Bepaalde tyd-oorstroom rugsteunbeskerming (kort-sones beskerming)

VT-toesig

Kragswaai-blokkering

Stelsellogika

- skakel-op-fout

- oorvordering-sones

Aardfoutbeskerming

Gevoelige aardlekbeskerming vir nie-geaarde stelsels en stelsels met Petersen-spole

Rigtingsvergelykingsfunksie vir die opsporing van hoë-weerstandstoorstelle in neutrale aardingstelsels

Omgekeerde tyd-oorstroomfunksie met vier kenmerke

VEE

V: Wat is die REL316*4 HESG448750M1 HESP311651/HE501746-10120/1 A1B0U1K128H-E1I9 ?
A: Dit is 'n numeriese lynbeskerming (NLP)-toestel.

V: Kan die hoofmodule REL316*4 HESG448750M1 HESP311651/HE501746-10120/1 A1B0U1K128H-E1I9 afsonderlik vervang word as dit misluk?
A: Ja. Hierdie reeks maak gebruik van 'n modulêre ontwerp; die vervanging van die hardeware met dieselfde model en die invoer van die oorspronklike parameterinstellings sal die funksionaliteit herstel.

V: Ondersteun die REL316*4 HESG448750M1 HESP311651/HE501746-10120/1 A1B0U1K128H-E1I9 het voordele vir hoë-weerstand-aardingstorings in fabrieke?
A: Ja. Dit het akkurate nulvolgorde-admittansie-berekeningsvermoëns en kan effektief tussen permanente en onderbrekende aardingstorings onderskei.

V: Is daar enige aanbevole alternatiewe vir die REL316*4 HESG448750M1 HESP311651/HE501746-10120/1 A1B0U1K128H-E1I9 model?
A: Die REL316 is ’n klassieke model. Tans bevorder ABB die Relion 600-reeks (soos die REF615) vir intelligente opgraderings en vervanging.

V: Wat moet ek doen as ’n "Eenheid Misluk"-alarm voorkom in die REL316*4 HESG448750M1 HESP311651/HE501746-10120/1 A1B0U1K128H-E1I9 tydens bedryf?
A: Dit dui gewoonlik daarop dat die hardeware selftoets misluk het. Neem asseblief die alarmkode neer en kontak ’n tegnikus om te kyk of die kragbord of verwerkingseenheid verouder het.
