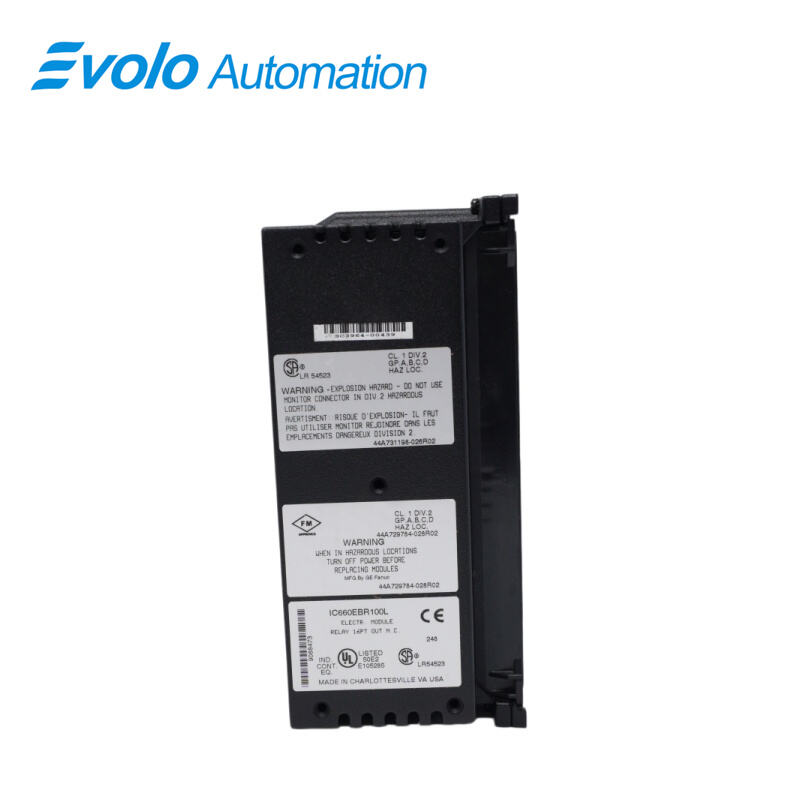

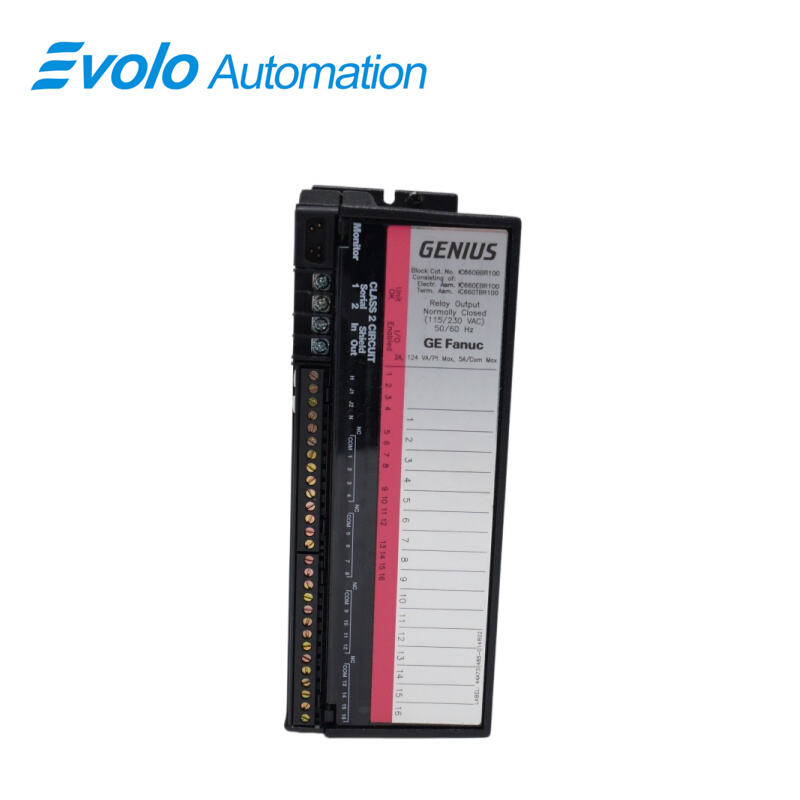

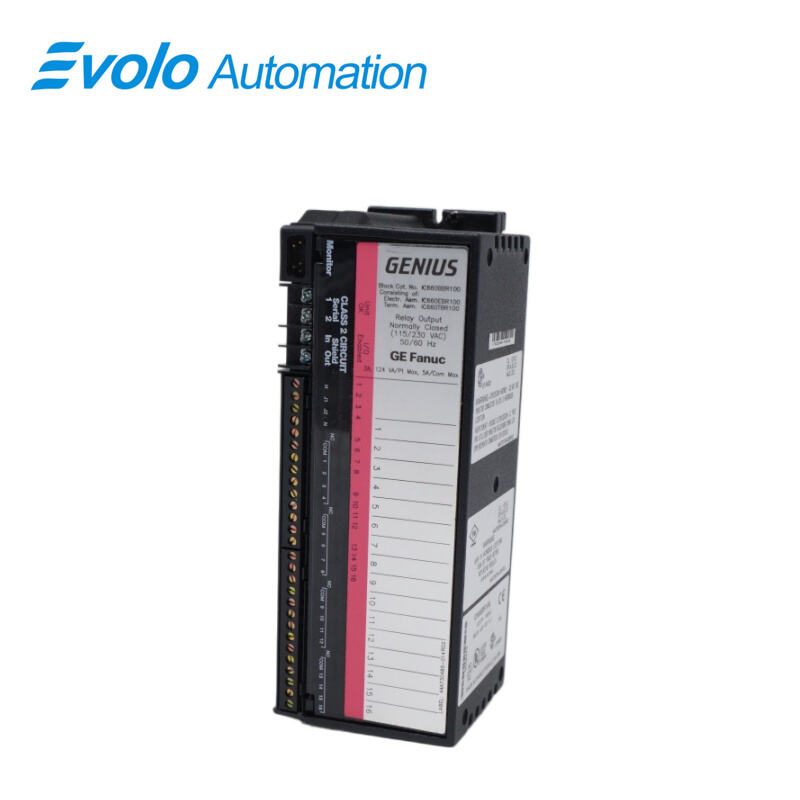

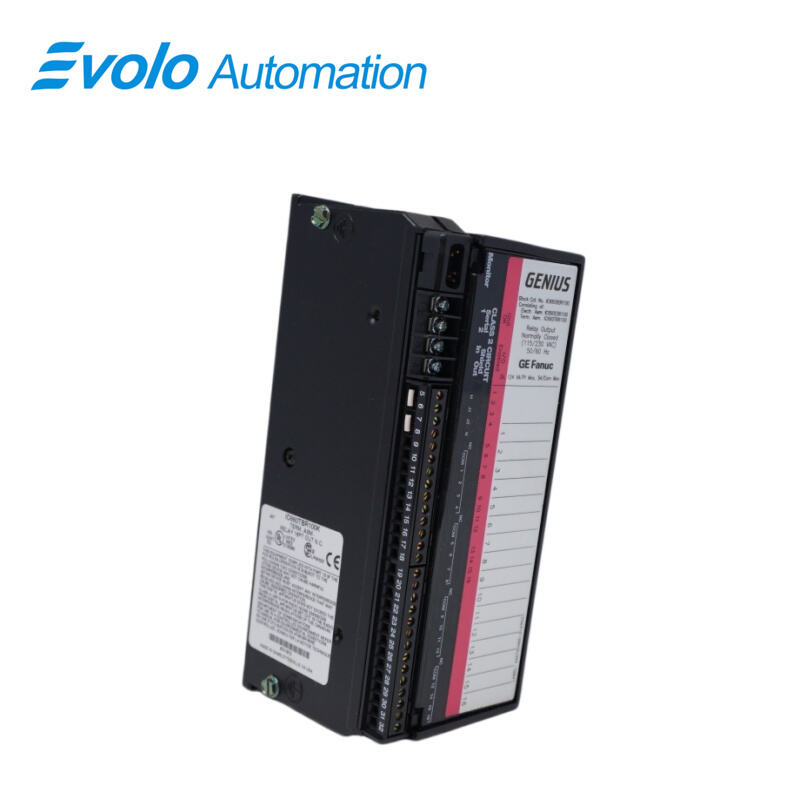

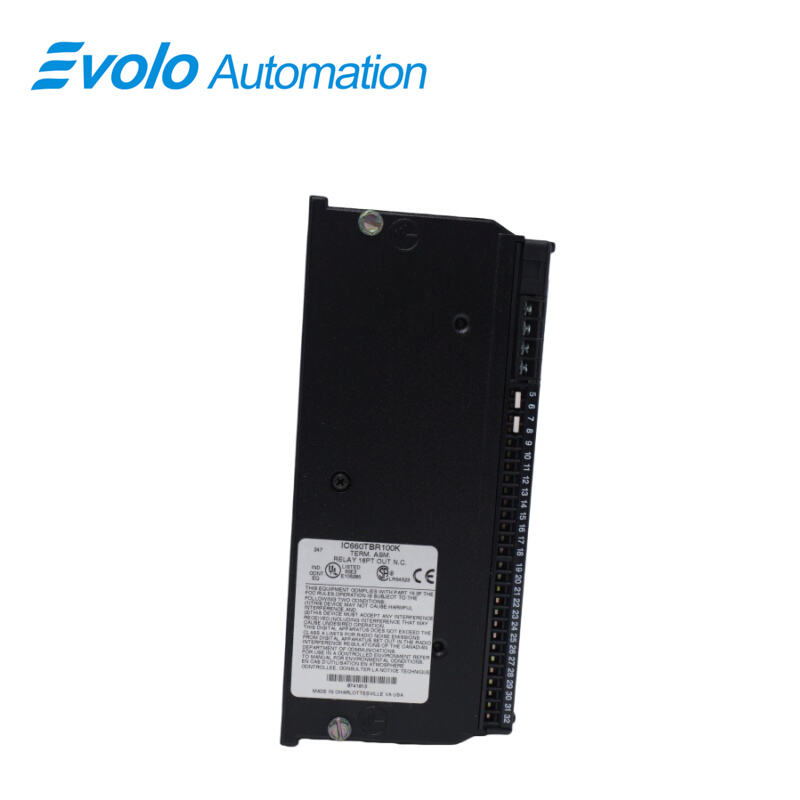

IC660BBR100 Relais-uitsetblok

Oorsig

Oorsprongsplek:	VSA
Merknaam:	Ge
Modelnommer:	IC660BBR100
Verpakkingbesonderhede:	Oorspronklik nuut, fabrieksgeseël
Lewertyd:	5–7 dae
Betalingsvoorwaardes:	T/T
Versorgingsvermoë:	Op voorraad

Spesifikasies

BESKRYWING

Die IC660BBR100 is 'n normaal-geslote relais-uitsetblok. Hierdie blok verskaf 16 uitsetkringele in vier onafhanklike groepe met elk vier relais-tipe uitsette.

Relaisblokke in die Genius I/O-produkreeks rangskik uitsette in groepe van vier, en elke uitset kan deur sy eie wisselstroom- of gelystroombron aangedryf word. Aangesien die IC660BBR100 normaal-geslote eerder as normaal-oop is, bly dit in 'n geleidende toestand wanneer dit nie geaktiveer word nie. Blokvoeding vir die IC660BBR100 kan by die vervaardiger ingestel word op 115 V wisselstroom of 230 V wisselstroom (opsioneel). Spanningskeuse word gemaak deur jumperdraadverbindings op die blok se terminaalopstelling.

Isolasie tussen uitvoersirkuitgroepe is 1500 VWK. Hierdie blok kan saam met 'n wye reeks lae-krag beheer- en aanduidingsapparate gebruik word, insluitend lampe, kontakters en relais. Die gedrag van die relais-uitvoerblok kan volgens die omgewing aangepas word deur middel van 'n handbedienbare monitor. Die gebruiker kan verstekwaardes vir uitvoeropstartaksies instel, vasstel of die uitvoer na die vorige toestand of fabriekinstellings terugkeer tydens 'n onderbreking in elektriese kommunikasie, en 'n CPU-redundansietipe kies. Die IC660BBR100 kan ook vir bus-skermskakelaarmodulebeheer aangewys word.

Toepassings

Kragstasies: Gebruik om groot stroombreekders, afskakelaars en aanvullende veiligheidsvergrendelingstrome vir generatorstelle te beheer.

Staal-smeltwerke: Gebruik om groot motorbeginners, solenoidkleppe en swaar vervoertoerusting in omgewings met baie sterk elektromagnetiese steuring te beheer.

Petrochemiese werke: Gebruik vir afstandbeheer van terrein-elektriese aktuatorre, alarmhorings en verligtingstelsels.

Motorvoertuigvervaardigingsaanlê: Gebruik om medium- en grootkontaktors en pneumatoriese solenoidklepmonterings op verf- of monteerlyne aan te dryf.

Waterbehandelingsaanlê: Bestuur die begin-stopbeheerkaste van grootwaterpompe en die skakellogika van verskeie elektriese hekke.

Papiermasjienfabrieke: Verantwoordelik vir die tussenrelais-skakeling van groot oordragstelsels soos die droogdraad- en persafdeling.

Kenmerke

Eenheid OK, I/O-geaktiveerde LED's (I/O-blok)

LED's vir individuele relaisspoelstatus (elke stroombaan)

bedryfstemperatuur: 0 tot 60 °C

bergtemperatuur: -40 tot 100 °C

vlugtigheid: 5 tot 95% (sonder kondensasie)

Vibrasie: 5 tot 10 Hz met 0,2 duim-verplasing, 10 tot 200 Hz teen 1G

frekwensie: 47 tot 63 Hz

Bedryfspanning: 115 V wisselstroom: 93 tot 132 V wisselstroom, 230 V wisselstroom: 185 tot 265 V wisselstroom

87 mA by 115 V wisselstroom-kragvereiste

kragvoorsiening-uitvaltyd vir een siklus

Uitvoerstand by aanvanklike aktivering

Uitvoer behou laaste staat of verstek

Tipe CPU-redundansie

Beheer van bus-omskakelmodule

Veelgestelde vrae

V: Wat is 'n IC660BBR100?
A: Die IC660BBR100 is 'n normaal-geslote relais-uitvoerblok wat 16 uitvoersirkuite verskaf in 4 onafhanklike groepe van elk 4 relais-tipe uitvoere.

V: Wat is die blokkrag?
A: Die blokspanning kan óf 115 V wisselstroom óf 230 V wisselstroom wees.

V: Met watter soort toestelle is die IC660BBR100 versoenbaar?
A: Die IC660BBR100 is versoenbaar met lae-krag beheer- en aanduidingstoestelle soos relais, kontakters en lampe.

V: Hoe word die spanningkiesing gedoen?
A: Die spanningkiesing word deur jumperdrade op die terminaalopstelling gedoen.

V: Kan die IC660BBR100 met 'n handbedienbare monitor gekonfigureer word?
A: Ja, die blok kan met 'n HHM gekonfigureer word.

V: Wat is sommige eienskappe van die IC660BBR100?
A: Uitvoerstand by aansteuring (standaardinstellings), uitvoer wat laaste staat behou of na standaard terugkeer, CPU-redundansietipe, beheer van buswisselaarmodule.
