DS200DSPCH1A DS200DSPCH1ADA Digitale Signaalverwerker-beheerbord

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	DS200DSPCH1A DS200DSPCH1ADA
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

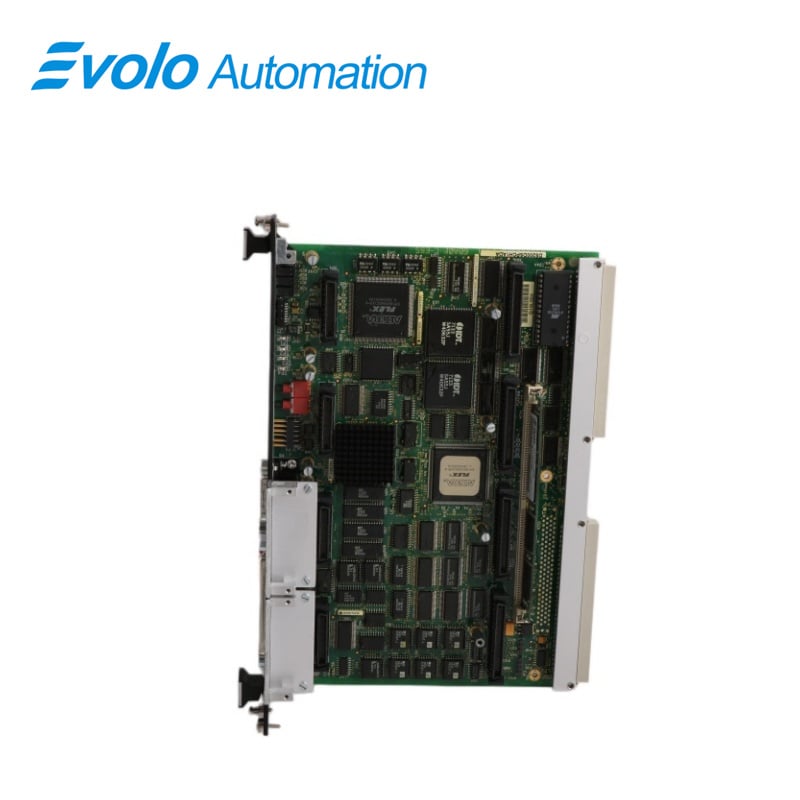

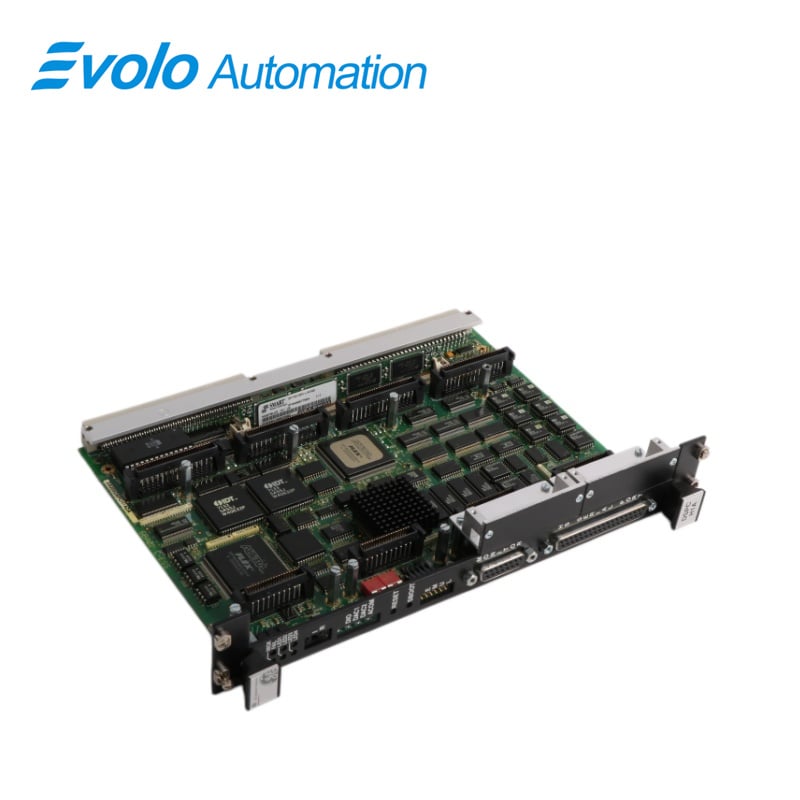

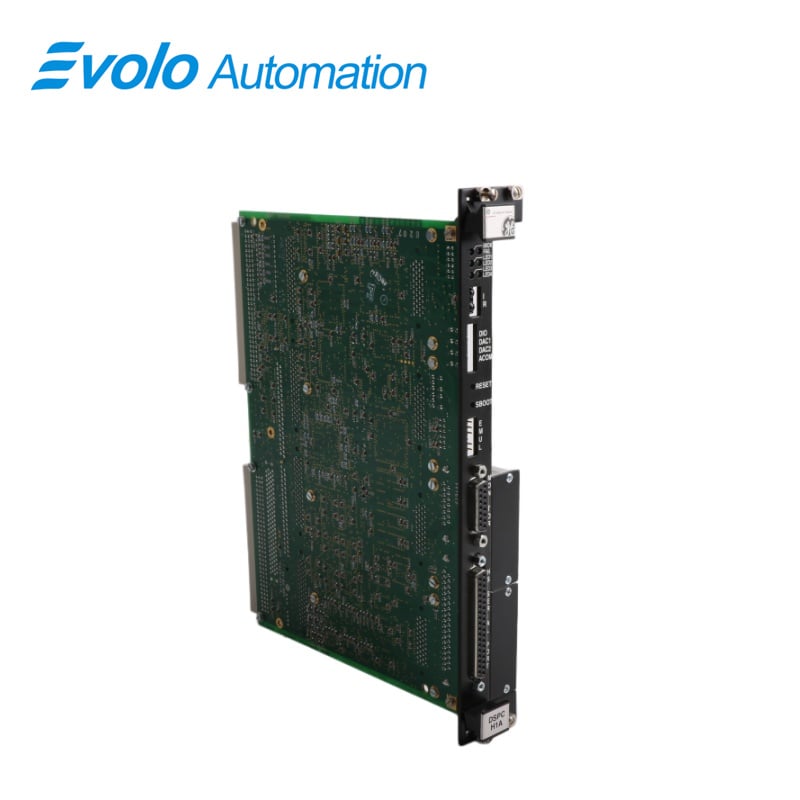

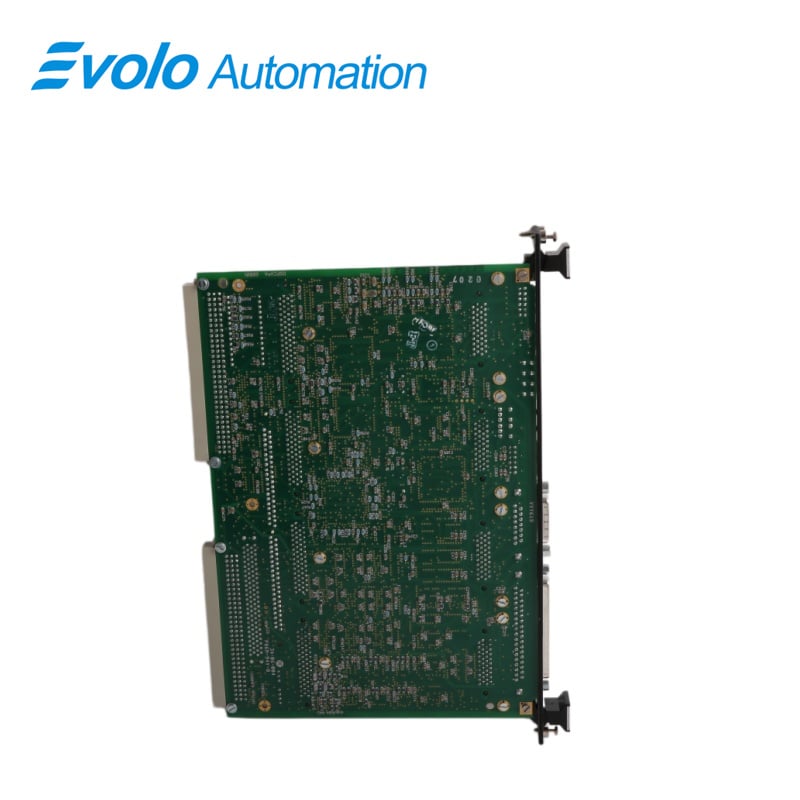

DS200DSPCH1A DS200DSPCH1ADA is 'n Digitale Signaalverwerker-beheerblad wat deur General Electric vervaardig en ontwerp is as deel van die Mark V-reeks wat gebruik word in GE Speedtronic-beheerstelsels. Die DS200DSPCH1A DS200DSPCH1ADA-blad (DSPC) is 'n hoëprestasie-prosesorblad wat gebaseer is op 'n digitale signaalverwerker en wat rekenkundige kapasiteit en kommunikasiebandwydte verskaf vir direkte beheer van hoëprestasie-kragomskakelaars-toepassings soos onderbrekingsvrye kragbronne (UPS), aktiewe filters, dinamometers, windturbines, hoëprestasie-aandrywings en groot multi-brug-kragomskakelaars. Die blad pas in een gleuf van 'n VME-rak, maar beslaan twee gleuwe se ruimte (vir die hoeveelheid van een tot vier dogterblaaie). Die DSPC-blad kan as 'n meester- of slaafapparaat dien, maar dit verskaf sy eie programgeheue en uitbreibare plaaslike hoëspoed-I/O vir direkte koppeling aan beheersignale sonder om die VME-datapad te gebruik.

Toepassings

Industriële Stoomturbinbeheer: Presiese beheer van sleutelparameters soos stoomturbinspoed en -las.

Industriële Gasurbinbeheer: Gebruik vir gasurbinopstart, afskakeling, spoed- en lasbeheer.

Hoëprestasie-aandryfbeheer: Toegepas op motoraandryfstelsels wat presiese beheer vereis.

Kragomskakelaartoepassings: Soos onderbrekingsvrye kragvoorsienings (UPS), aktiewe kragfilters, ens.

Dinamometerbeheerstelsel.

Windkragopwekkingsstelselbeheer.

Eienskappe

Die DSPC-bord verskaf opsionele VME-bus-koppelstukke (P1 en P2) wat saamgaan met die GE Fanuc 90/70 programmeerbare logika-beheerders (PLC’s). Die DSPC-bord kan as ’n A24/D16 VME-bus-slawe met ’n 8K dubbelpoortige SRAM-koppelvlak funksioneer.

Die bord kan ook as ’n VME-bus-meester funksioneer om ’n bus-oordragssiklus te begin, insluitend bus-arbitrasie. VME-bustoegang word beheer deur ’n konfigureerbare statiese willekeurige toegangsgedompeld (SRAM)-gebaseerde velddprogrammeerbare poortmatriks (FPGA)-toestel.

Inligting oor die buskoppelvlak-konfigurasie is in 'n programmeerbare logika-apparaat wat soos nodig vir 'n spesifieke toepassing herkonfigureer kan word (hierdie metode verminder handmatige jumperdrade tot 'n minimum). VME-bus I/O is asinkroon en 'n tydsverstryking word voorsien vir adresse wat nie reageer nie.

Program- en FPGA-logika-konfigurasie-data word gestoor in flitsgeheue op 'n verwyderbare SIMM, terwyl konfigureerbare items vir toepassings in 'n EEPROM wat in 'n sokkel gemonteer is, gestoor word. Programkode word uit hoëspoed statiese RAM uitgevoer nadat die stelsel aangeskakel is.

Flits-EPROM vergemaklik die aflaai en opdatering van die toepassing se werklike-tyd-kode sowel as die uitwisbare programmeerbare logika-apparaat (EPLD)-logika. Logika is gekonsentreer in 'n kombinasie van SRAM-gebaseerde FPGAs en EPLD-programmeerbare logika-apparate.

Oppervlakgemonteerde, in-sirkuit programmeerbare apparate word gebruik vir gereedheidsgenerering, skyfkieuse en opstartbeheerlogika (hierdie apparate word deur 'n in-stelsel programmeerbare [IsP]-reekspankoppeling geprogrammeer).

Voordele

Hoëprestasie-digitale seinverwerking: Die GE DS200DSPCH1ADA maak gebruik van ’n toegewyde digitale seinverwerker wat in staat is om ingewikkelde seinverwerkingsalgoritmes doeltreffend uit te voer om aan die vereistes van werklike tydsbeheertoepassings te voldoen.

Direkte koppelvlakbeheer: Hierdie beheurkaart beskik oor onafhanklike programgeheue en skaalbare plaaslike hoëspoed-I/O, wat direkte koppeling met beheurseine moontlik maak sonder dat dit op die VME-datapad staatmaak, wat sodoende die beheureffektiwiteit en reaksiespoed verbeter.

Buigsame meester/slaaf-bedryf: Die GE DS200DSPCH1ADA kan as óf ’n meester óf ’n slaaf in ’n PROFIBUS DP-netwerk funksioneer, wat buigsame stelselintegrasiemoontlikhede bied.

Skaalbare I/O-vermoëns: Die DS200DSPCH1ADA is ontwerp met skaalbare insette en uitsette om aan verskillende stelselkonfigurasies en -vereistes aan te pas.

Ingeboude seinvoorwerkingstroombaan: Deur 'n geïntegreerde dogterbord kan die GE DS200DSPCH1ADA insetseine skaal, buffer, isoleer en voorwerk om sein gehalte en betroubaarheid te verseker.

Umvattende beskermingsfunksies: Gewoonlik toegerus met oorspannings- en oorstroombeskermingsmeganismes wat die veiligheid van die beheerbord en die hele stelsel verbeter.

Gereelde vrae

1. Wat is 'n DS200DSPCH1A DS200DSPCH1ADA-digitale seinverwerker (DSP)-beheerbord?

'n DSP-beheerbord is 'n hardewarekomponent wat 'n digitale seinverwerker insluit — 'n gespesialiseerde mikroprosesor wat ontwerp is om digitale seine doeltreffend te verwerk. Dit word gebruik in verskeie toepassings soos klankverwerking, telekommunikasie en beheerstelsels.

2. Wat is die rol van 'n DS200DSPCH1A DS200DSPCH1ADA-DSP-beheerbord in 'n stelsel?

Die DSP-beheerblaaie is verantwoordelik vir die uitvoering van seinverwerkingalgoritmes in werklike tyd. Dit neem analoog- of digitale seine in, verwerk hulle met behulp van DSP-algoritmes en produseer uitsetseine. Dit speel 'n noodsaaklike rol in toepassings wat hoëspoed- en presisiese seinverwerking vereis.

3. Hoe verskil 'n DS200DSPCH1A DS200DSPCH1ADA DSP-beheerblaaie van 'n algemene mikrobeheerder?

DSP-beheerblaaie is geoptimeer vir seinverwerking en die doeltreffende uitvoering van take soos filters, modulasie en konvolusie. Hulle het dikwels gespesialiseerde instruksiestelle en hardewareversnellers vir hierdie take, wat hulle meer geskik maak vir werklike tyd-seinverwerking in vergelyking met algemene mikrobeheerders.
