Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Bently Nevada
Modelnommer:	9200-06-05-05-00
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Vinnige detail

Transducermonteringshoek/Minimum bedryfsfrekwensieopsie	0 ±100°, 10 Hz (600 cpm)
Konnektor/Kabelopsie	Terminaalblok bo-aanmontering (sonder kabel)
Monteerbasieopsie	Geen basis nie; 1/2-20 UNF-3A-stud
Instellingsgoedkeuringsopsie	Geen Goedkeurings
Dimensie:	4x4x9,2 cm
Gewig:	0.3 KG

Beskrywing

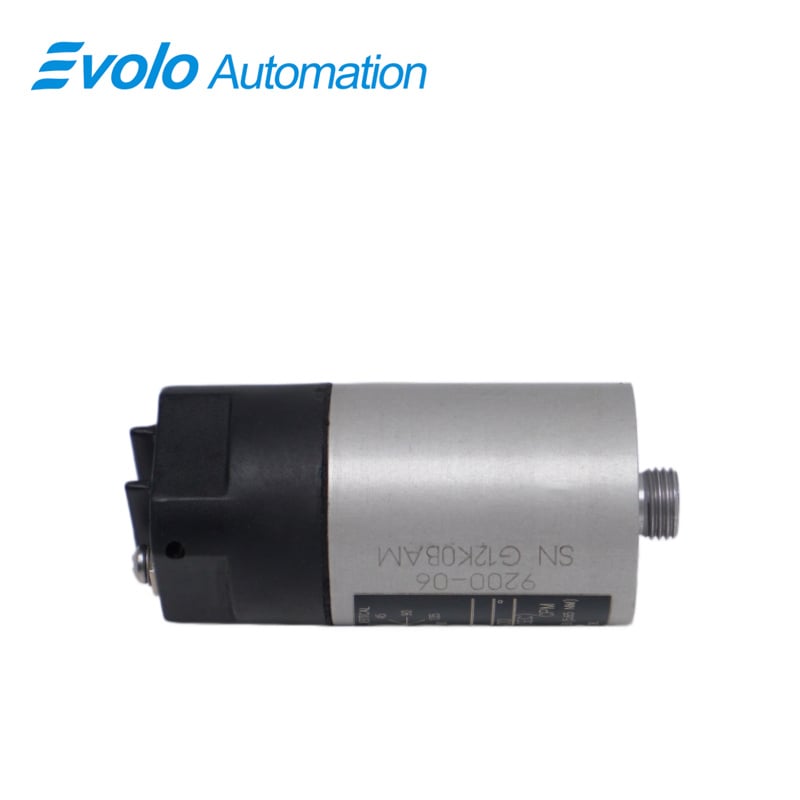

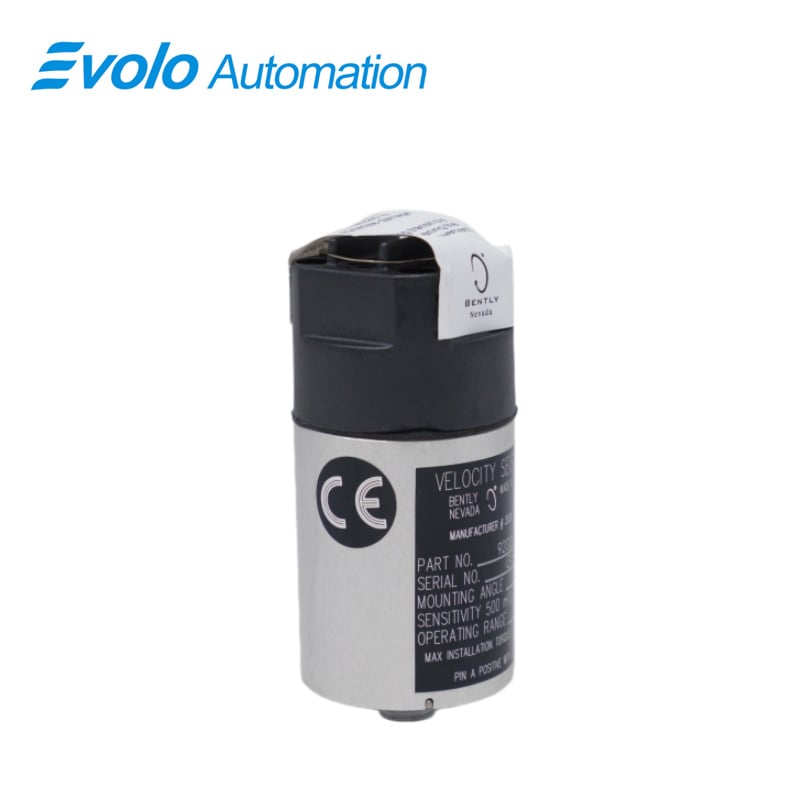

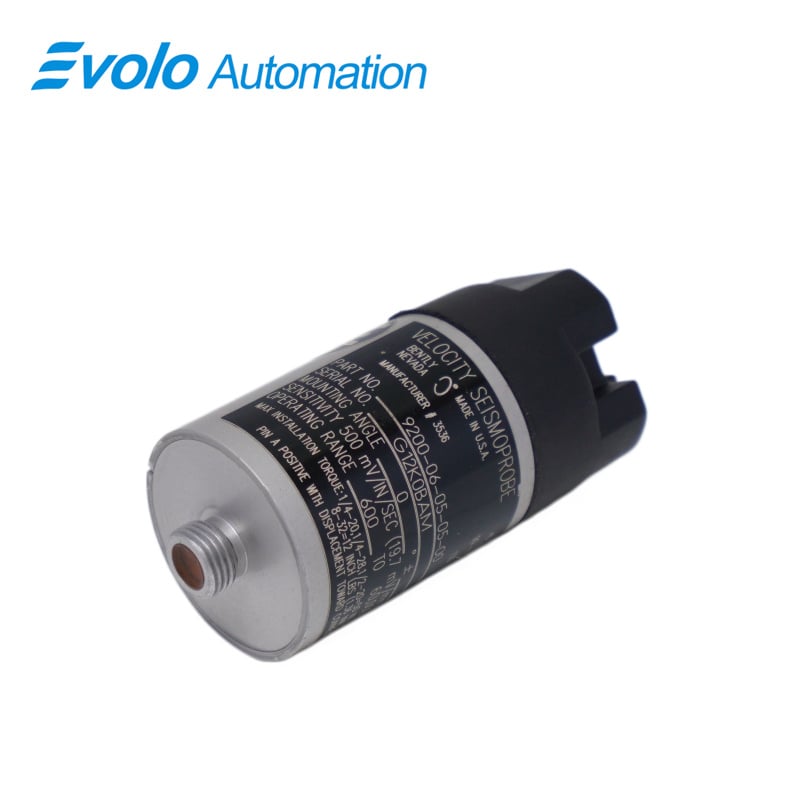

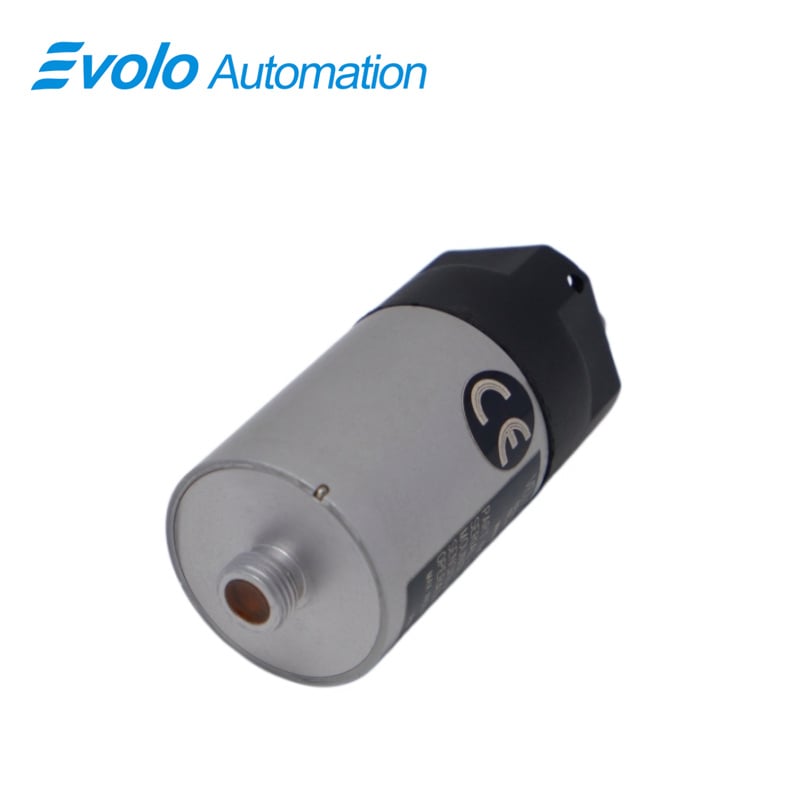

Die 9200-06-05-05-00 Tweedraad-transducer van Bently Nevada™ is ’n bewegende-spoel Seismoprobe-snelheidssensor wat ontwerp is vir absolute vibrasiemeting van lagerhuisse, behuisinge en strukturele toerusting in industriële outomatiseringstelsels. Die 9200-06-05-05-00 Tweedraad-transducer lewer ’n sensitiwiteit van 20 mV/mm/s (500 mV/in/s) ±5% met ’n kalibrasielading van 10 kΩ, wat akkurate snelheidsuitset verseker wat direk eweredig is aan die vibrasievlak. Met ’n frekwensierespons vanaf 10 Hz (600 cpm) tot 1 kHz (60 000 cpm) en amplitude-liniêriteit binne ±5% vanaf 0,01 tot 5,0 in/s by 100 Hz, ondersteun die 9200-06-05-05-00 Tweedraad-transducer presiese masjien-toestandsmonitering.

Die 9200-06-05-05-00 Tweedraad-transducer werk van -29°C tot +121°C en weerstaan 'n piek-skok van 50 g langs die nie-gevoelige as, wat dit geskik maak vir veeleisende industriële omgewings tot op 'n hoogte van 2000 m en 'n nie-kondenserende humiditeit van 95%. Die spoelweerstand is 1,25 kΩ ±5%, en die sensitiwiteitstemperatuurkoëffisiënt is 0,2%/°C. Met 'n 1/2-20 UNF-3A-studmontasie en 'n terminaalblok-bo-aansluiting, die 9200-06-05-05-00 Tweedraad-transducer vereis geen eksterne krag nie, wat direkte integrasie met moniterings- en diagnostiese instrumente moontlik maak vir aanhoudende of periodieke vibrasiemetings in outomatiserings-toepassings.

Toepassings

Waterkrag: Monitorering van lae-spoed rotasie-uitrusting: Waterturbinies werk gewoonlik teen lae spoed, wat die 9200-reeks (frekwensiegebied wat tot 4,5 Hz of 10 Hz daal) ideaal maak vir die monitorering van ossillasie en lager-vibrasie in groot waterturbinie-genereerstelle.

Olie & Gas: Heen-en-weerkompressors: Gebruik om vibrasies in kompressor-silinders, -liggame of -kruishoofde te monitor. Hul robuuste interne struktuur weerstaan die voortdurende impak van heen-en-weer-beweging.

Sentrifugale pompe en kondensaatpompe: In raffinaderye en gasverwerkingsaanlegte, om vibrasiesignale in werklike tyd te vang wat veroorsaak word deur lagerfailing, misuitlyning of losmaking.

Staal- en swaar nywerheid: Groot ventilators en blaseers: Monitor groot ventilatorsisteme in yster- en staalwerke se hoogovensblaseers of sinterymasjinerie om katastrofiese foute wat veroorsaak word deur ongelyke blaastrasakkumulasie te voorkom.

Malmasjiene en -mole: Gebruik in myne of sementaanlegte om die meganiese gesondheid van swaar malmtoerusting te monitor.

Spesifikasies

Gevoeligheid	20 mV/mm/s (500 mV/in/s), ±5% wanneer dit behoorlik afgesluit en by die kalibrasiehoek gerig is.
Kalibrasielading	10 kΩ-terminal 'A' na 'B'; uitset gemeet oor pynne 'A' en 'B'.
Gevoeligheidstemperatuurkoëffisiënt	0,2%/°C
Frekwensie reaksie	Vanaf minimum bedryfsfrekwensie (sien Bestelinligting) tot 1 kHz (60 000 cpm); +0, -3 dB tipies.
Spoedreeks	25 mm/s (1 in/s) (by +22 °C van behuisingvibrasie by 100 Hz met 'n 10 kΩ-lading).
Spoelweerstand	1,25 kΩ ±5%
Amplituudlynêrigheid	±5% van 0,01 tot 5,0 duim/s (0,254 tot 127 mm/s) by 100 Hz (6000 CPM)
Sokweerstand	Verdra maksimumversnelling van 50 g langs die nie-sensitiewe as.
Traverse Gevoeligheid	±10% maksimum van die sensitiewe-as-gevoeligheid by 100 Hz en 1,0 duim/s (2,54 cm/s)
Bedryfs- en bergtemperatuur	-29°C tot +121°C (-20°F tot +250°F).
Omgewing	Stof- en vogbestand.
Relatiewe humiditeit	Tot 95%, nie-kondenserend. 100%, nie-ondergedompel nie, wanneer bestel met geïntegreerde kabel.
Maksimum gebruikshoogte	2000 m (6 561 vt) bo seevlak.
Behuising- en adaptermateriaal	Geanodiseerde aluminium A204
Dichtheidmateriaal	Neopreen
Verbindingsmateriaal （Opsies vir bokant- en sy-aanhegting ）	Kadmium-geplateerde aluminium, neopreen en silwer-geplateerde koper
Verbindingsmateriaal （Terminaalblokopsie ）	Polifenileen-sulfied met nikkel-geplateerde koperkontaktes.

Mededingende voordeel

Hoë-noukeurigheid snelheidsmeting
Die 9200-06-05-05-00Twee-draad-transducer verskaf presiese snelheidsuitset met ±5% lineariteit en frekwensierespons tot 1 kHz, wat outomatiseringstelsels in staat stel om vibrasie-anomalieë in die vroeë stadium te identifiseer.

Maklike Integrasie met Outomatiseringstelsels
Geen eksterne kragvoorsiening word benodig vir die 9200-06-05-05-00Twee-draad-transducer wat direkte aansluiting by moniterings- of diagnostiese instrumente moontlik maak, insluitend draagbare of aanhoudende meetopstellings.

Veer op Harde Industriële Toestande
Die 9200-06-05-05-00Twee-draad-transducer werk binne ’n temperatuurreeks van -29°C tot +121°C, hanteer 95% nie-kondenserende vogtigheid en weerstaan skok tot 50 g, wat betroubare inplanting in industriële vibrasiemoniteringtoepassings moontlik maak.

Veelvormige Bevestigingsopsies
Met 'n 1/2-20 UNF-3A-studmontasie en 'n terminaalblok-boonste-konnektor, die 9200-06-05-05-00Twee-draad-transducer kan veilig op masjinerie of strukturele komponente gemeen word, en ondersteun beide permanente en tydelike installasies.
