Oorsig
Oorsprongplek: |
VSA |
Handelsnaam: |
Bently Nevada |
Modelnommer: |
330102-00-43-05-02-05 |
Minimum Bestelhoeveelheid: |
1 |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Vinnige detail
|
Opsie vir ongegewede lengte (minimum ongegewede lengte): |
0,0 duim |
|
Opsie vir totale kopsellengte (minimum kopsellengte): |
4,3 duim |
|
Totale Lengte Opsie: |
0,5 meter (1,6 voet) |
|
Konnektor en Kabeltipe Opsie: |
Miniatuur koaksiale ClickLoc-konnektor, standaard kabel |
|
Agentskapgoedkeuringsopsie: |
CSA, ATEX, IECEx-goedkeurings |
|
Opnemeromhulsel-draad: |
3/8-24 UNF draad |
|
Maksimum Lengte van Draadinpassing: |
0.563 in |
|
Dimensie: |
1.5x1.3x65cm |
|
Gewig: |
0.05 kg |
Beskrywing

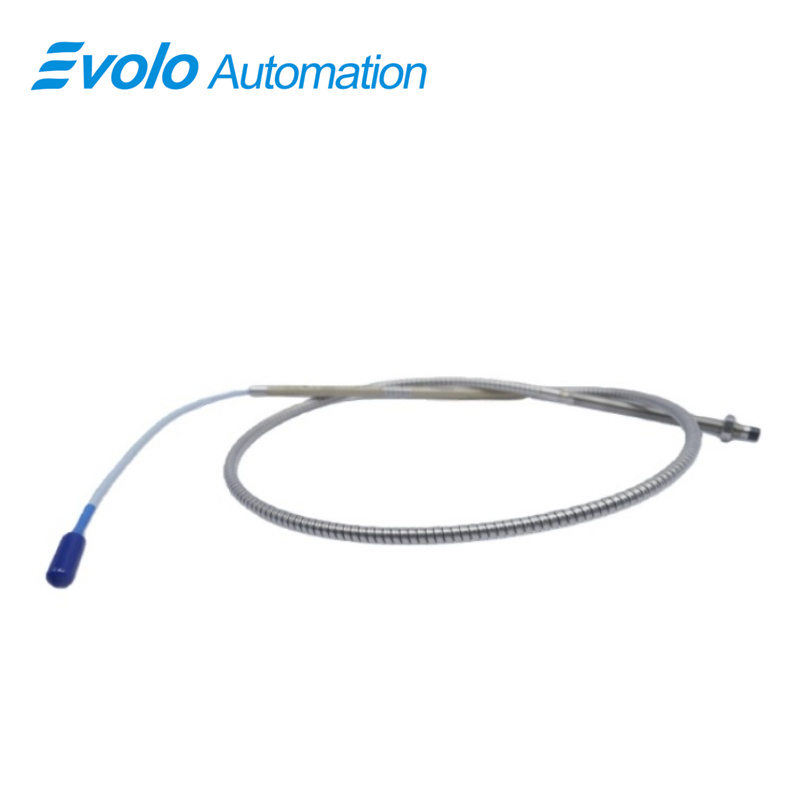

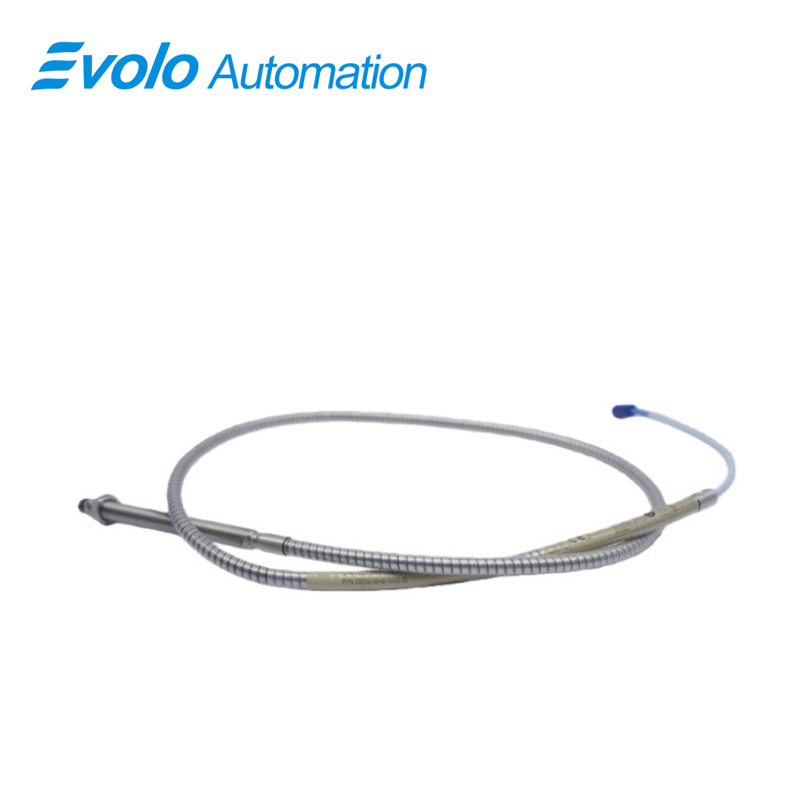

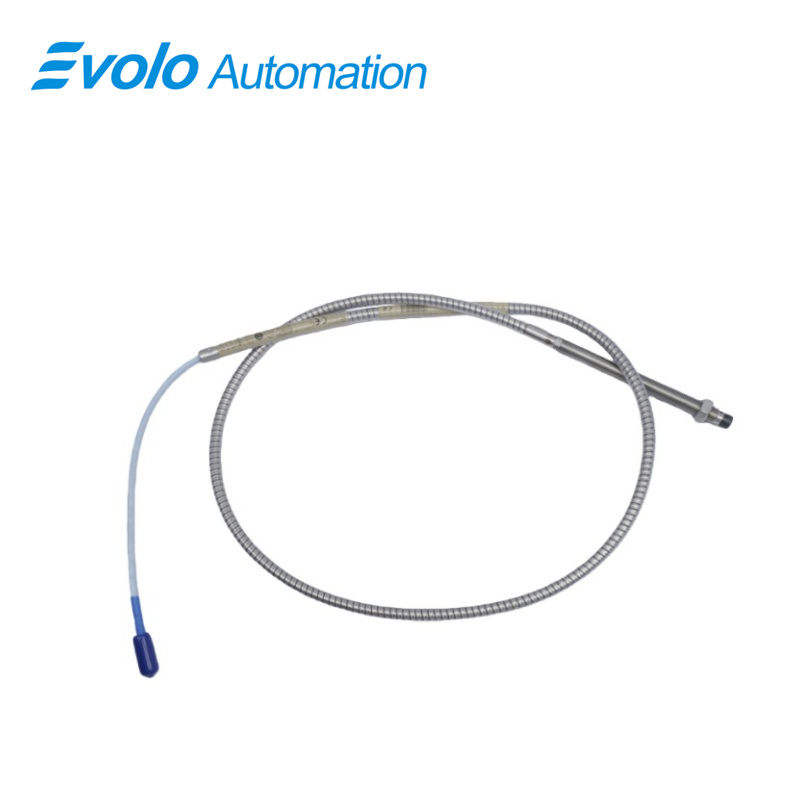

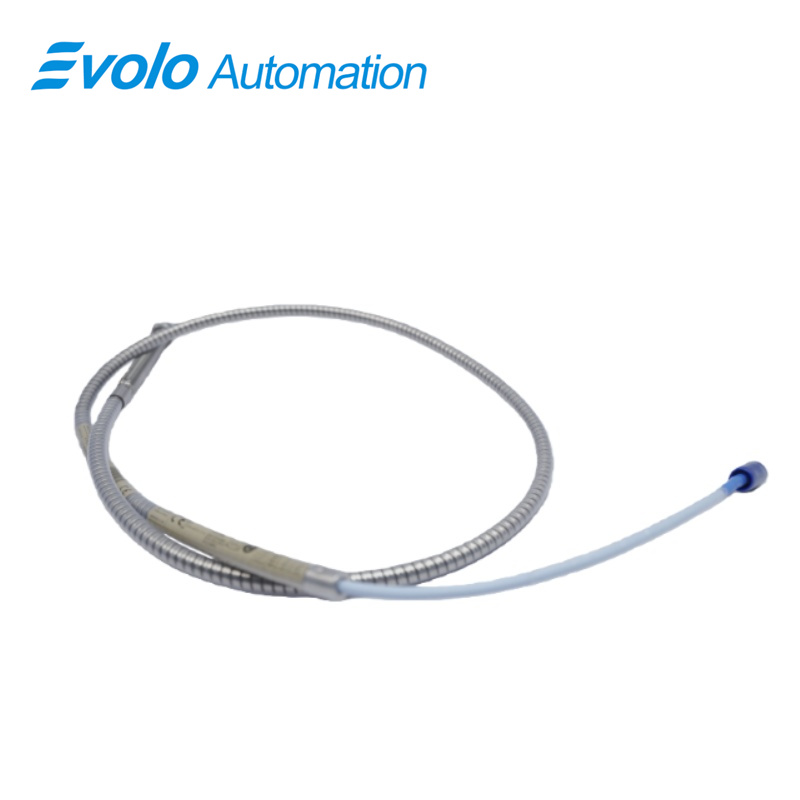

Die 3300 XL 8 mm Nabyheidsproef, model 330102-00-43-05-02-05, is 'n hoë-presisie wirbelstroomomsetterstelsel wat ontwerp is vir gevorderde industriële outomatisering en toestandsmoniteringtoepassings. Dit is ontwerp om 'n uitsetspanning te lewer wat direk eweredig is aan die afstand tussen die proeftip en geleidende oppervlakke, wat akkurate metings van beide stilstaande posisies en dinamiese vibrasies moontlik maak. Met 'n lineêre reikwydte van 2 mm (80 mils) en 'n uitsetweerstand van 50 Ω, handhaaf die 3300 XL 8 mm-stelsel uitstaande stabiliteit, met minder as 2 mV verandering per volt insetvariasie. Die proef ondersteun bedryfstemperature van -52°C tot +177°C (-62°F tot +350°F) en word verskaf met 'n standaardkabel van 0,5 meter (1,6 voet) met 'n miniatuur koaksiale ClickLoc-konnektor. Dit voldoen aan CSA-, ATEX- en IECEx-goedkeuring, wat betroubaarheid in gevaarlike en industriële omgewings verseker. Met 'n 3/8-24 UNF-draad en maksimum draadinpassing van 0,563 duim, is die proef toegepas op API 670-standaarde vir meganiese konfigurasie, akkuraatheid en temperatuurprestasie. Die 3300 XL-reeks ondersteun volledige uitruilbaarheid van probe, verlengkabels en Proximitor-sensors, wat installasiekompleksiteit en kalibreringvereistes verminder. Verbeterde TipLoc- en CableLoc-ontwerpe bied superieure meganiese binding en 'n kabeltrekkrag van 330 N (75 lbf), terwyl die opsionele FluidLoc-funksie voorkom dat vloeistof deur die kabel uitlek, wat dit ideaal maak vir masjinerie waar smeermiddelkrities is.
Toepassings
Vibrasie-Beheer op Vloeistof-Film Lager
Die 3300 XL 8 mm sonde meet vibrasie-amplitudes op olie-laaibries met hoë lineariteit (2 mm reikwydte) en resolusie, wat voorspellende instandhouding moontlik maak en onbeplande afsluiting met tot 20% verminder.
Asposisie-deteksie
Presiese statiese posisiemonitoring word bereik deur die sonde se eweredige uitset te gebruik, met stabiliteit oor -52°C tot +177°C, geskik vir roterende masjinerie in die petrochemiese en kragopwekkingsindustrieë.
Sleutelfase Teken-Opgenerering
Die stelsel verskaf akkurate Keyphasor-uitsette vir spoed- en faseverwysing, ondersteun werklike tyd masjien-gesondheidsdiagnostiek en verbeter rotasiespoedmetings tot binne ±0,1% akkuraatheid.
Spoed- en Rotasie-analise
In kombinasie met verlengkabels en Proximitor-sensors, monitor die 3300 XL 8 mm sonde as-spoed met minimale seinverval (69,9 pF/m kabelkapasitansie), wat die prestasie van outomatiseringstelsels verbeter.
Integrasie in Ongunstige Omgewings
Goedgekeur vir CSA-, ATEX- en IECEx-standaarde, werk die sonde betroubaar in ontploffingsgevaarlike of hoë-temperatuur industriële areas, en bied robuuste monitering vir geoutomatiseerde veiligheidskritieke stelsels.
Spesifikasies
|
Bedryfs- en Bergingstemperatuur: |
-52°C tot +177°C (-62°F tot +350°F) |
|
Voedinggevoeligheid: |
Minder as 2 mV verandering in uitgangspanning per volt verandering in insetspanning |
|
Uitgangsweerstand: |
50 Ω |
|
Verlengingskabelkapasitansie: |
69,9 pF/m (21,3 pF/ft) tipies |
|
Veldbedrading: |
0,2 tot 1,5 mm² (16 tot 24 AWG) |
|
Lineêre Omvang: |
2 mm (80 mils) |
Mededingende voordeel
Superieure Lineariteit en Sensitiwiteit
Met 'n lineêre reeks van 2 mm en minder as 2 mV/volt inset-sensitiwiteitsvariasie, verseker die 3300 XL 8 mm sonde presiese metings vir beide posisie- en vibrasietoepassings.
Verbeterde Meganiese Betroubaarheid
Gepatenteerde TipLoc- en CableLoc-ontwerpe verskaf robuuste binding en 330 N treksterkte, wat meganiese foute in industriële installasies tot 'n minimum beperk.
Volledige Uitruilbaarheid
Die stelsel is volledig agtertoe-veelvuldigbaar met alle 3300-serie 5 mm en 8 mm sondes, wat die behoefte aan komponentspesifieke kalibrasie verminder en instandhoudingslogistiek vereenvoudig.
Opsionele FluidLoc-kabelbeskerming
Voorkom olie- en ander vloeistoflekke, wat masjienveiligheid en -betroubaarheid in smeerstelsel-kritieke toepassings verbeter.
Voldoen aan wêreldwye standaarde
CSA-, ATEX- en IECEx-sertifikasies laat naadlose integrasie in gevaarlike areas toe, wat verseker dat outomatiese monitering voldoen aan internasionale veiligheidsvoorskrifte.
