Oorsig
Oorsprongplek: |
VSA |
Handelsnaam: |
Bently Nevada |
Modelnommer: |
330101-00-19-10-02-05 |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Vinnige detail
|
Opsie vir ongegewede lengte (minimum ongegewede lengte): |
0,0 duim |
|
Opsie vir totale kopsellengte (minimum kopsellengte): |
1,9 duim |
|
Totale Lengte Opsie: |
1,0 meter (3,3 voet) |
|
Konnektor en Kabeltipe Opsie: |
Miniatuur koaksiale ClickLoc-konnektor, standaard kabel |
|
Agentskapgoedkeuringsopsie: |
CSA, ATEX, IECEx-goedkeurings |
|
Opnemeromhulsel-draad: |
3/8-24 UNF draad |
|
Maksimum Lengte van Draadinpassing: |
0.563 in |
|
Dimensie: |
122x1,5x1,2 cm |
|
Gewig: |
0.06kg |
Beskrywing

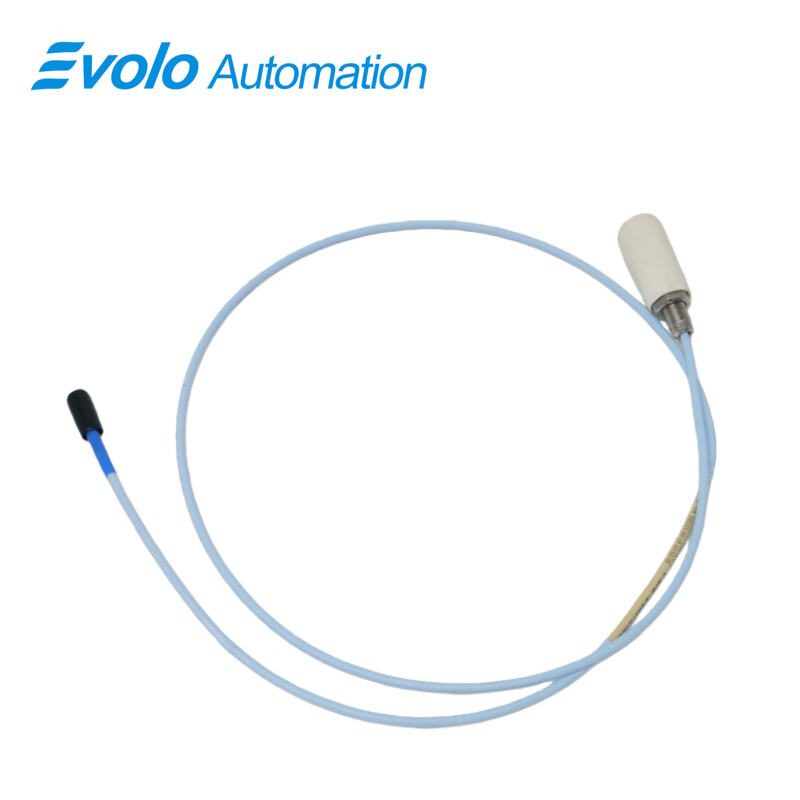

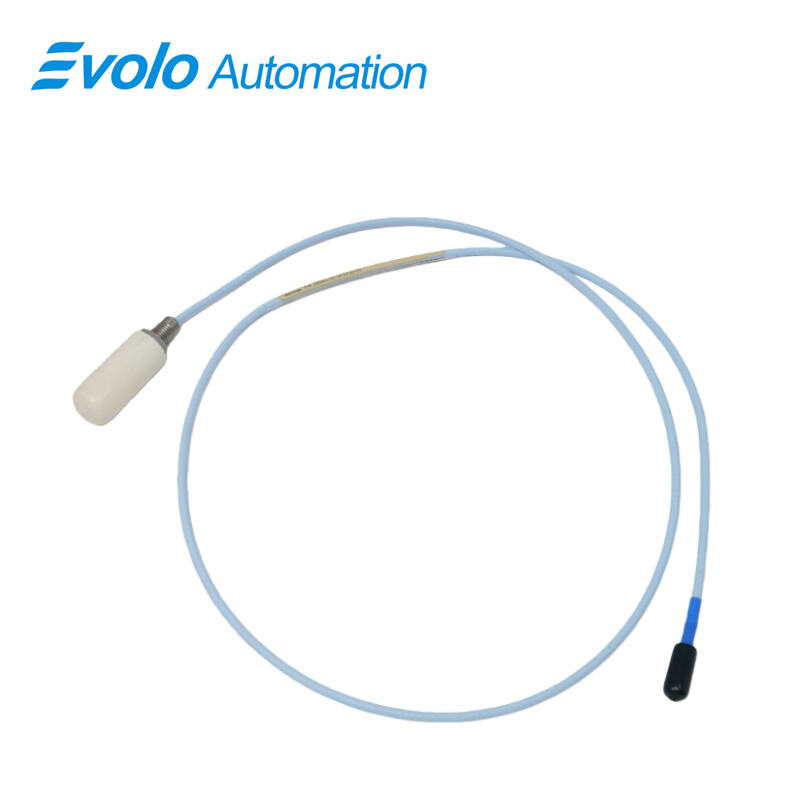

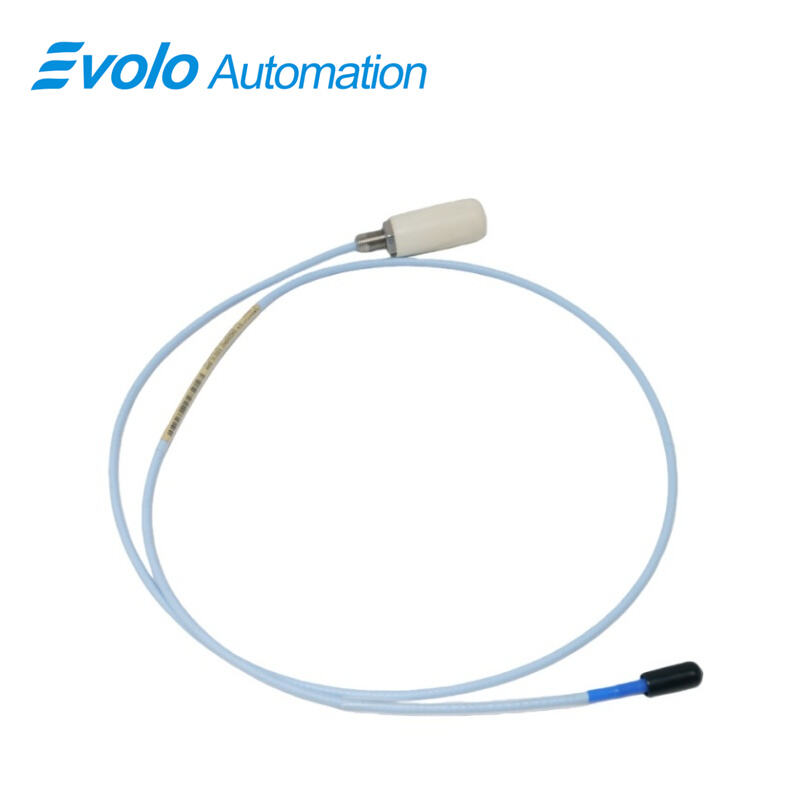

330101-00-19-10-02-05 3300 XL 8 mm Nabyheidsvoeler is ’n hoëpresisie-wervelstroom-omsetters ontwerp vir industriële outomatisering en masjienbewaking. Die 330101-00-19-10-02-05 3300 XL 8 mm voeler produseer ’n uitsetspanning wat eweredig is aan die afstand tussen die voeltip en geleidende oppervlaktes, en ondersteun beide statiese posisie- en dinamiese vibrasiemetings. Met ’n lineêre reikwydte van 2 mm (80 mil), ’n uitsetweerstand van 50 Ω en ’n voedinggevoeligheid van minder as 2 mV per volt, verseker dit betroubare prestasie oor ’n temperatuurreeks van –52 °C tot +177 °C (–62 °F tot +350 °F).
Die 330101-00-19-10-02-05 3300 XL 8 mm voeler het 'n 1,0-meter klein ClickLoc-koaksiale kabel, 'n 3/8-24 UNF-gewende behuising (maksimum inskroefdiepte van 0,563 duim) en 'n uitbreidingskabelkapasitansie van 69,9 pF/m (21,3 pF/ft), wat veldbedrading van 0,2–1,5 mm² (16–24 AWG) ondersteun. Volledig API 670-nakomend, die 330101-00-19-10-02-05 3300 XL 8 mm voeler is agterwaarts kompatibel met 3300-reeks 5 mm- en 8 mm-sensore. Die gepatenteerde TipLoc- en CableLoc-ontwerpe verseker robuuste aanhegting van die sensortip en 'n kabeltrekkrag van 330 N (75 lbf), terwyl opsionele FluidLoc-kabels vloeistoflek voorkom en presiese sowel as duursame outomatiese monitering verseker.
Toepassings
Vibrasie-Beheer op Vloeistof-Film Lager
Die 330101-00-19-10-02-05 3300 XL 8 mm voeler meet dinamiese vibrasie op masjiene met vloeistoflaag-lagering. Sy lineêre reikwydte van 2 mm en 3/8-24 UNF-gewende behuising verseker presiese gapingmetings en stabiele outomatiese monitering in hoëspoed draaiende masjinerie.
Statische Posisie-Meting
Die 330101-00-19-10-02-05 3300 XL 8 mm voeler verskaf akkurate statiese posisielesings, met 'n uitsetweerstand van 50 Ω en voorsieningsgevoeligheid van minder as 2 mV per volt, wat outomatiese prosesbeheer en masjinerie-uitlyningstake ondersteun.
Keyphasor- en Spoedopsporing
Met sy 1,0-meter Miniature ClickLoc-koaksiaalkabel en uitbreidingskabelkapasitansie van 69,9 pF/m (21,3 pF/vt), lewer die 330101-00-19-10-02-05 3300 XL 8 mm voeler betroubaar Keyphasor-verwysings- en rotorspoedseine vir industriële outomatiseringstelsels.
Spesifikasies
|
Bedryfs- en Bergingstemperatuur: |
-52°C tot +177°C (-62°F tot +350°F) |
|
Voedinggevoeligheid: |
Minder as 2 mV verandering in uitgangspanning per volt verandering in insetspanning |
|
Uitgangsweerstand: |
50 Ω |
|
Verlengingskabelkapasitansie: |
69,9 pF/m (21,3 pF/ft) tipies |
|
Veldbedrading: |
0,2 tot 1,5 mm² (16 tot 24 AWG) |
|
Lineêre Omvang: |
2 mm (80 mils) |
Mededingende voordeel
Hoë Akkuraatheid en Uitgebreide Temperatuurreeks
Die 330101-00-19-10-02-05 3300 XL 8 mm voeler werk vanaf –52 °C tot +177 °C (–62 °F tot +350 °F) en behou lineêriteit en akkuraatheid onder ekstreme toestande, wat dit ideaal maak vir aanhoudende outomatiese monitering.
Robuuste Meganiese en Kabelontwerp
Die gepatenteerde TipLoc-gietproses verseker ’n sterk sondepuntbinding, en die CableLoc-ontwerp bied ’n treksterkte van 330 N (75 lbf). Opsionele FluidLoc-kabelle verhoed olie- of vloeistoflek, wat die volharding van die 330101-00-19-10-02-05 3300 XL 8 mm voeler in harsh industriële omgewings verbeter.
