Oorsig
Oorsprongsplek: |
VSA |
Merknaam: |
Honeywell |
Modelnommer: |
10313/1/1 |
Verpakkingbesonderhede: |
Oorspronklik nuut, fabrieksgeseël |
Lewertyd: |
5–7 dae |
Betalingsvoorwaardes: |
T/T |
Versorgingsvermoë: |
Op voorraad |
Spesifikasies
|
BESKRYWING |
Spesifikasie |
|
Model |
10313/1/1 |
|
Deel naam |
Hondjieverspreidingsmodule |
|
Afmetings |
24,5 × 8,7 × 6,8 cm |
|
Gewig |
0.34 kg |
|
Goedkeurings |
CE, TÜV; UL-goedkeuring wagend |
|
Energieverbruik |
Geen (ingesluit in die I/O-module se datablaaie) |
|
Maksimum stroom op vinnige-aansluitingspen |
4 A |
|
Maksimum stroom op I/O-konnektorpen |
2 A |
|
DIN-spoortipe |
TS32 / TS35 x 7,5 |
|
Gebruikte spoorslengte |
241 mm (9,49 duim) |
BESKRYWING

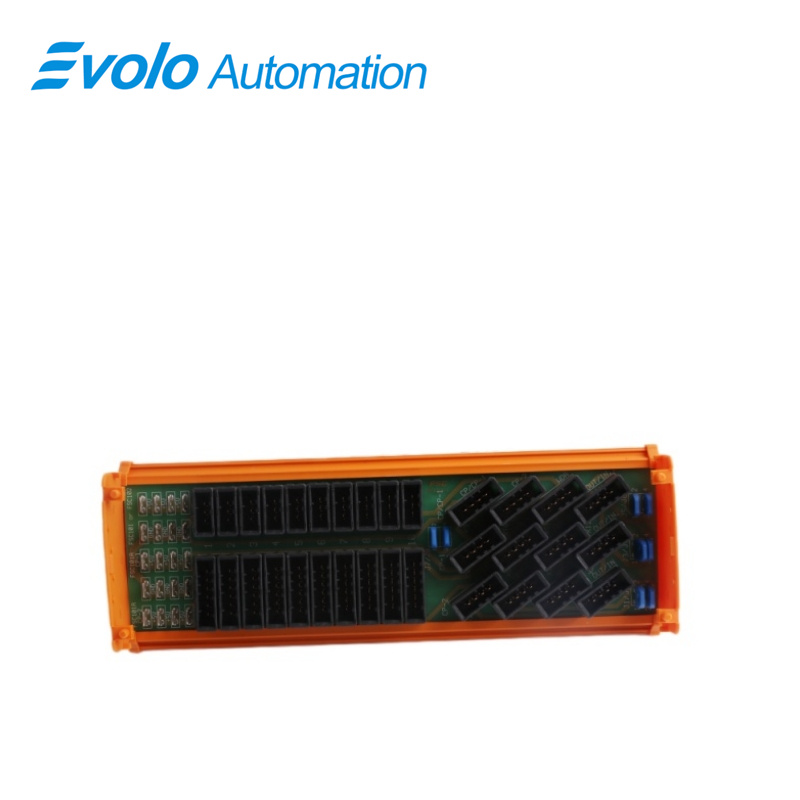

10313/1/1 is 'n waakhoondverspreidingsmodule in 'n industriële veiligheidsbeheerstelsel. Hierdie module kan waakhoondmonitorsignale doeltreffend en veilig na verskeie I/O-modules versprei en 'n werklike veiligheidsmonitoringnetwerk wat die hele stelsel dek, skep.
Toepassings
substelsels.
Refinerie: Verdeel waakhoondstatuspulsse na verskeie onafhanklike uitvoer-substelsels in krakingeenhede.
Kragstasie: Stuur waakhoondsignale na turbine- en ketelnoodbreekeenhede.
Staalwerf: Versprei ontploffingsbestande waakhoondsignale na hoogovn- en omskakelaarveiligheidskasbare.
Verbindings
Die 10313/1/1module het die volgende aansluitingsfasiliteite
tien konnektors (RCN-1 tot RCN-10) vir die verbinding van redondante I/O-agterplate (10315/1/1)
tien konnektors (SCN-1 tot SCN-10) vir die verbinding van nie-redondante I/O-agterplate (10314/1/1)
'FSC101 of FSC102'-vinnigverbindingspennetjies vir die ingaanste 5 Vdc-krag (vir nie-redondante I/O-agterplate)
'FSC101R CP-1' en 'FSC101R CP-2'-vinnigverbindingspennetjies vir die ingaanste 5 Vdc-krag (vir redondante I/O-agterplate),
konnektors vir die direkte verbinding van die waakhoedherhaalers (WDR's), en konnektors vir die direkte verbinding van die 10005/O/1-module.
konnektors vir die verbind van 'n addisionele 10313/1/1-module in 'n afsonderlike kas.
Veelgestelde vrae
V: Vir module 10313/1/1, wat is sy kragverbruik?
A: Geen selfstandige kragverbruik nie (ingesluit in die I/O-module-data).
V: Wat is die maksimum stroom wat deur die vinnigverbindingspennetjies van die module toegelaat word? 10313/1/1?
A: Die maksimum stroom is 4 A.
V: Wat is die maksimum stroom wat deur die I/O-konnektorpenne van die module toegelaat word? 10313/1/1?
A: Die maksimum stroom is 2 A.
V: Watter tipe industriële DIN-spoor is saamwerkbaar met die module? 10313/1/1?
A: Ondersteun TS32- of TS35 x 7,5-spoortipes.
V: Wat is die vereiste spoorlengte vir die installasie van die module? 10313/1/1?
A: 241 mm (9,49 duim).
