Oorsig
Oorsprongplek: |
Swede |
Handelsnaam: |
ABB |
Modelnommer: |
S200-OE4 S200OE4 |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Spesifikasies
|
Parameter |
Waarde |
|
Model |
S200-OE4 S200OE4 |
|
Produktipe |
Analoge Uitvoereenheid |
|
Afmetings |
9,3 x 5,4 x 4,8 cm |
|
Gewig |
0.1 kg |
|
Aantal uitsette |
4 |
|
Galvaniese isolasie |
Ja (via optokoppelaars) |
|
Statusaanduider |
1 x Groen LED (Krag) |
|
Besluit |
12-bit + teken |
|
Uitsetstroombereik |
4–20 mA / 0–20 mA |
|
Uitset spanning reeks |
2–10 V DC / ±10 V DC / 0–10 V DC |
|
Filter |
Eerste-orde lae-deurdrlaatfilter, 24 ms tydkonstante |
|
Stroomlas op spanning-uitset |
≤3 mA |
|
Resistiewe las (mA-uitset) |
15–750 Ω |
|
Nie-lineariteit |
≤0.1% |
|
Noukeurigheid (Spanning) |
±0,13% FS @ 25°C |
|
Noukeurigheid (Stroom) |
±0,43% FS @ 25°C |
|
Temperatuurdryf (Spanning) |
±0,005% FS/°C |
|
Temperatuurdryf (Stroom) |
±0,007% FS/°C |
|
Isolasie-spanning |
850 V GVK (1 s, aan installasie tot stelsel) |
|
Interne Busstroomverbruik |
≤20 mA |
|
Kragverbruik |
4,5 W @ 31,2 V DC maks. |
|
Eksterne voeding |
24 V DC (19,2–31,2 V DC) |
|
Voorsieningsstroom |
70 mA @ 24 V DC (sonder uitgange) |
|
Bedryfstemperatuur |
0 °C tot +55 °C |
|
Bergingstemperatuur |
-40 °C tot +85 °C |
|
Vogtigheid (bedryf) |
5–95% nie-kondenserend |
|
Vogtigheid (berging) |
5–80% nie-kondenserend |
|
Eenheidsidentiteitskode |
1125 (heks) |
|
Agterpaneel sleutelkode |
4 |
Beskrywing

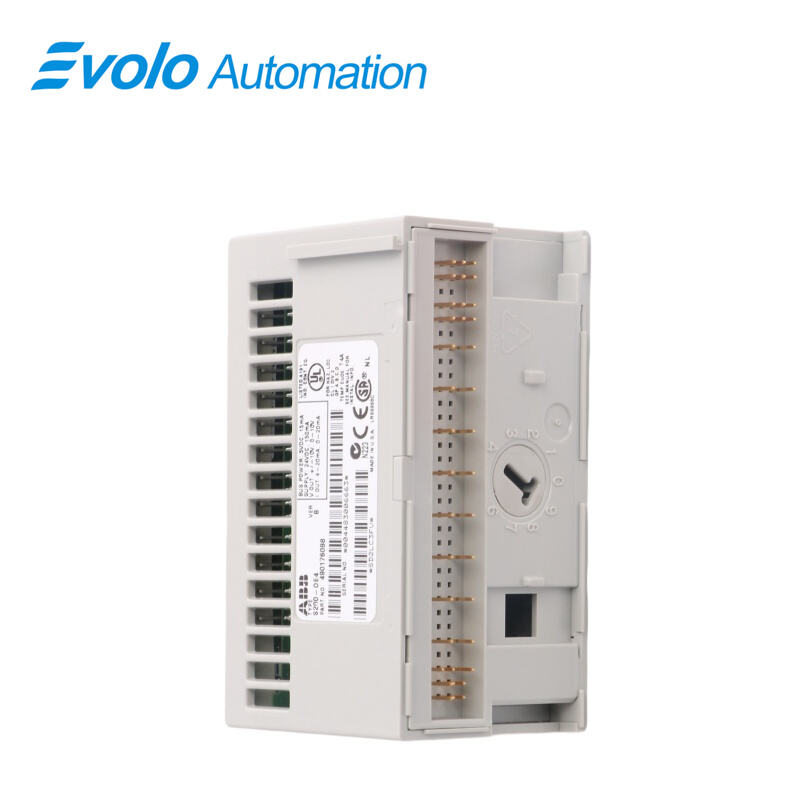

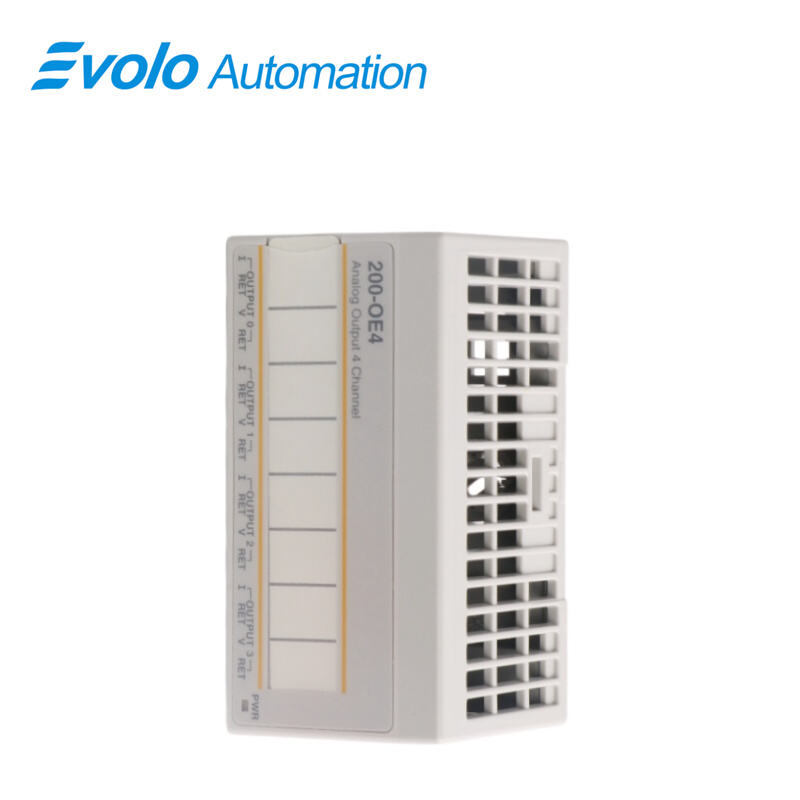

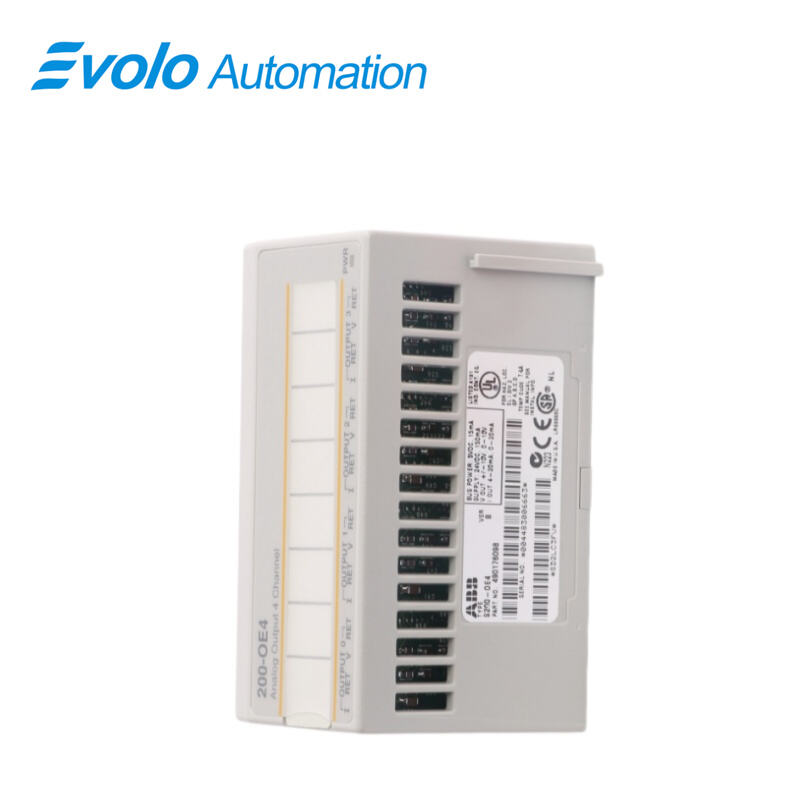

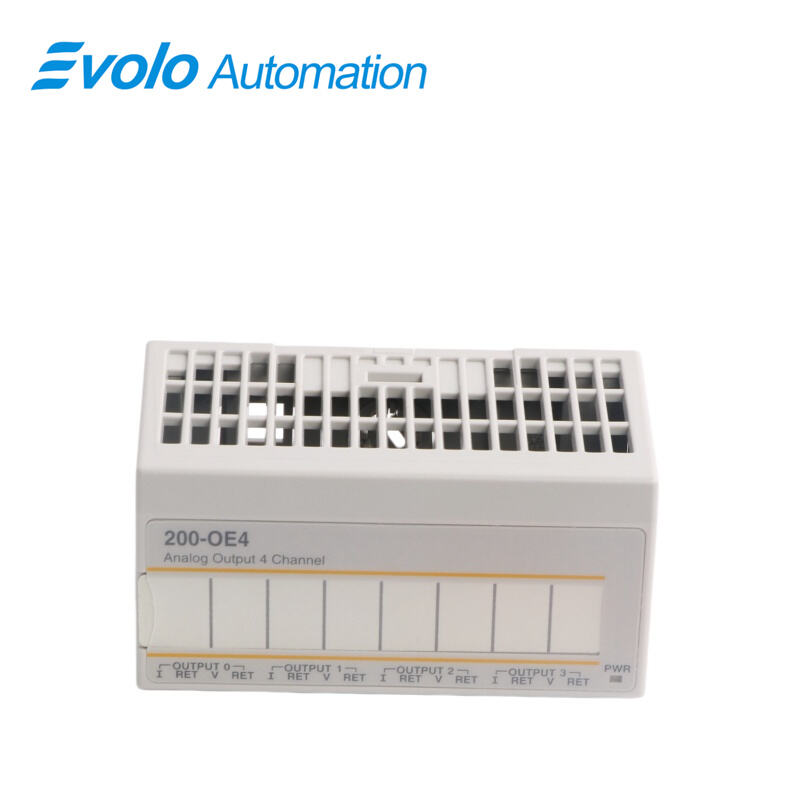

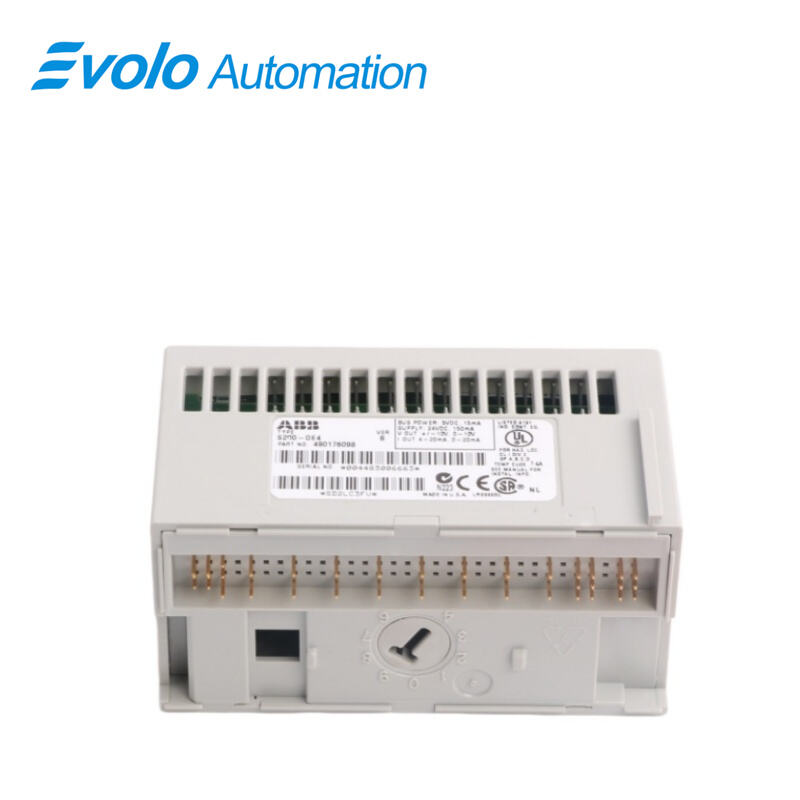

Die ABB S200-OE4 S200OE4 is ’n analoog-uitsetmodule wat spesifiek vir Satt DCS (verspreide beheerstelsels) en verwante beheerders (soos Advant Controller 250, SattCon 200, ens.) ontwerp is. Dit skakel digitale bevele akkuraat om na fisiese seine om beheerkleppe, frekwensie-omskakelaars en ander aandrywers te dryf.
Toepassings
Petrolchemiese aanlegte: Gebruik om die opening van regulerende kleppe te beheer en reaktordruk of vloeistofvlak te handhaaf.
Papier- en verpakkingsaanlêings: Gebruik om frekwensie-omskakelaars te dryf om die motorspoed van die papiermasjien se draadafdeling en droogafdeling aan te pas.
Voedsel- en drankaanlêings: Gebruik in werklike tyd om die verhitter se kraguitset aan te pas gebaseer op terugvoersignale tydens sterilisasieprosesse.
Waterbehandelingsaanlêings: Gebruik om die dosis van doseerpompe en die frekwensie van waterpomp-frekwensie-omskakelaars aan te pas.
Sementproduksieaanlêings: Gebruik vir hoë-presisie analoogbeheer van klepaktuatorers en voedingstelsels.
Probleemoplossing
PWR LED is nie aangelig nie
Meet:
1. Kontroleer +24 V DC.
2. Kontroleer die bedrading na +24 V DC.
'n Breuk in 'n 4–20 mA-lus is deur die stelsel opgespoor.
Meet:
1. Kontroleer die bedrading en verbindings.
2. Kontroleer of 'n lynfilter vir die voeding toegepas is.
3. Kontroleer of geskermde, gedraaide-paar-kabels vir die I/O-signale aangesluit is.
4. Kontroleer die aktuator.
5. Kontroleer die waarde by die terminale basisenheid.(1)
6. Kontroleer dat die korrekte tipe uitset in die hardewarekonfigurasieprogram gekies is.
7. Vervang die eenheid.
‘n Foutevolle analoogwaarde het by die aktuator voorgekom.
Meet:
1. Kontroleer die waarde by die terminale basisenheid(1).
2. Kontroleer dat die korrekte tipe uitset in die hardewarekonfigurasieprogram gekies is.
3. Vervang die eenheid.
Eienskappe
Vervanging onder stelselkrag
CE- en UL-goedkeuring
Sagteware-konfigureerbare funksie
Meganiese kodering vir veilige vervanging
Veiligheidsfunksie op uitgange in afstandkonfigurasie
Verskeidenheid aansluitopsies
Dieselfde I/O-eenhede in sentrale en afgeleë konfigurasies
Kompatibel met I/O 200C
VEE
V1: Ondersteun die S200-OE4 S200OE4 ondersteun dit gemengde spanning- en stroomuitset?
Ja. Elke kanaal kan gewoonlik onafhanglik in sagteware vir stroom (bv. 4–20 mA) of spanning (bv. 0–10 V) gekonfigureer word.
Vraag 2: Wat beteken dit wanneer die aanduigeliggie op die S200-OE4 S200OE4 modulepaneel af is?
Dit dui gewoonlik daarop dat die module nie stelselbuskommunikasie ontvang nie of dat daar ‘n buitekantse voedingstelsel-fout is. Kontroleer asseblief eers die 24 V-voedingstelselsein vanaf die basis.
V3: Hoekom is die gemeet uitset slegs 0 mA op die S200-OE4 S200OE4 , maar toon die sagteware 'n uitset?
Dit kan wees as gevolg van 'n eksterne stroombaanonderbreking of oksidasie van die goudvingers wat die basis aan die module verbind. Probeer die module weer instel of kyk na die eksterne lasimpedansie.
V4: Watter ohm-las kan die S200-OE4 S200OE4 aandryf?
In stroommodus ondersteun dit gewoonlik 'n maksimum stroombaanimpedansie van 500–600 ohm, afhangende van die eksterne voedingsspanning.
V5: Kan ek die uitset van die S200-OE4 S200OE4 met 'n gewone kabel verbind?
Geskermde draadpaar-kabel moet gebruik word om elektromagnetiese geraas in die fabriekomgewing te voorkom wat die akkuraatheid van die analoog-uitsetsein kan beïnvloed.
