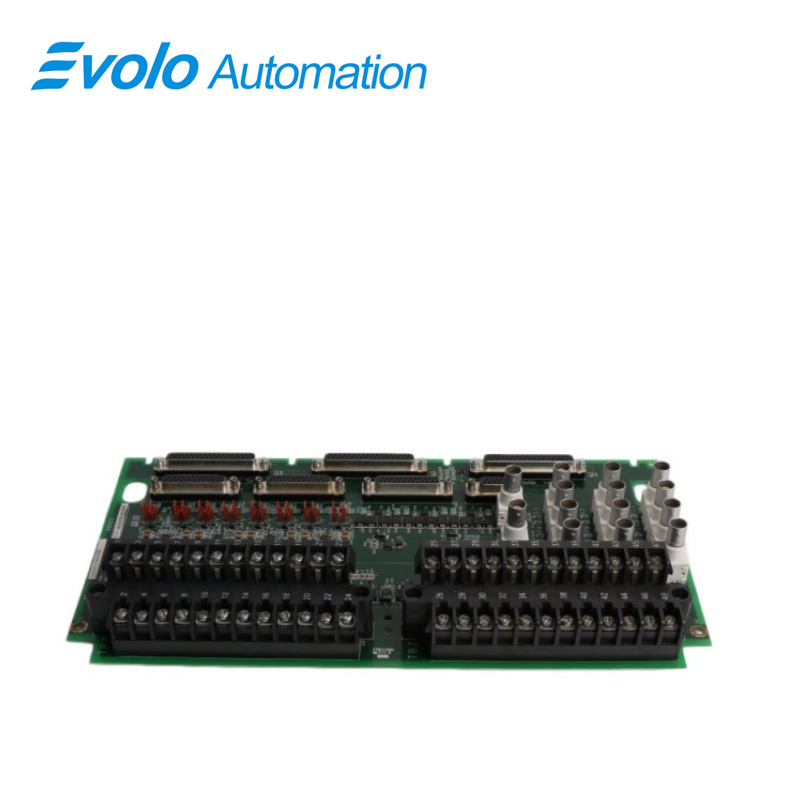

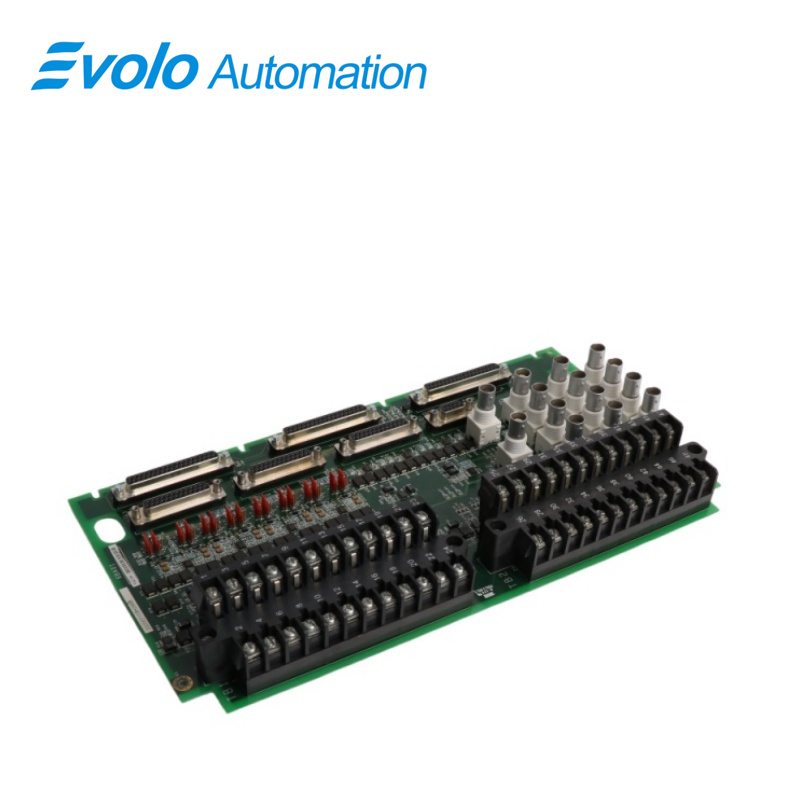

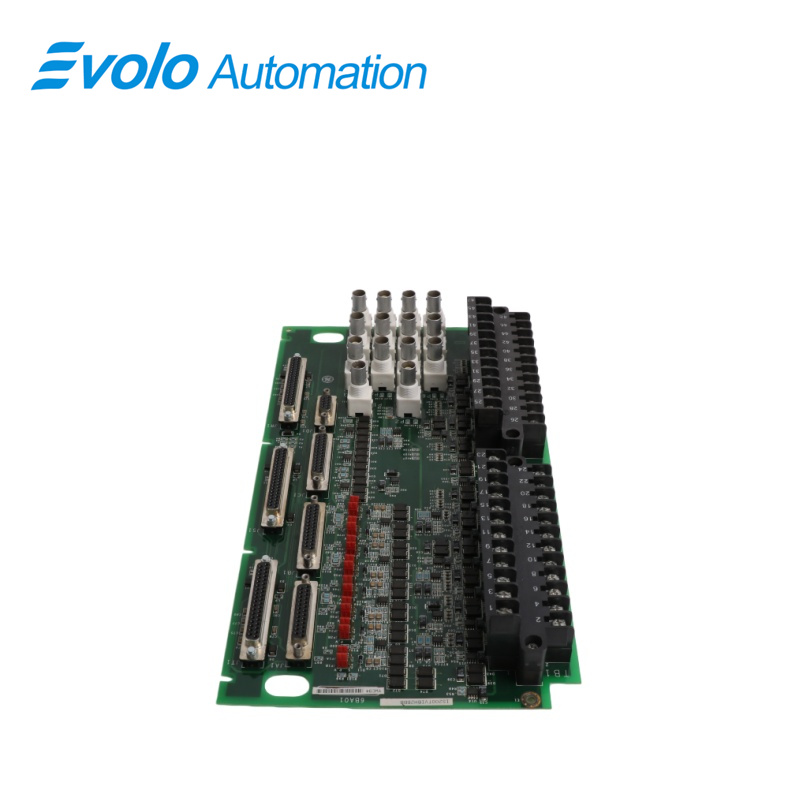

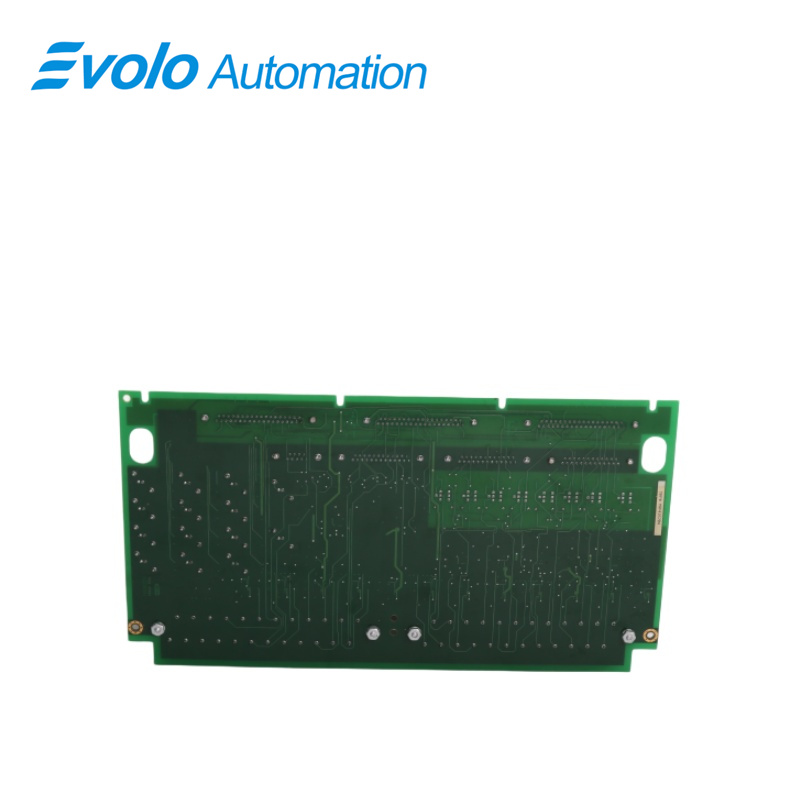

IS200TVIBH2BBB IS200TVIBH2B Vibrasie-terminalbord

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IS200TVIBH2BBB IS200TVIBH2B
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

IS200TVIBH2BBB IS200TVIBH2B is 'n Vibrasie-eindbord wat deur GE ontwikkel is. Dit is 'n deel van die Mark VI-beheerstelsel. Deur sy robuuste bedryfsraamwerk en ondersteuning vir verskeie voeler tipes speel die TVIB-bord 'n noodsaaklike rol in die Mark VI-stelsel se vibrasie-moniterings- en bestuurvermoëns. Deur 'n betroubare kragvoorsiening, doeltreffende seinverwerking en alarm-/afskakellogika-generering te bied, dra die TVIB by tot die algehele betroubaarheid en prestasie van industriële masjinerie, wat uiteindelik bedryfsdoeltreffendheid verbeter en stilstand tyd tot 'n minimum beperk.

Toepassing

Termiese kragstasies (gasturbines/ stoomturbines): Monitor die lagertrilling in swaar-gebruikseenhede soos die GE Frame 9F/7F om rotor-stator-wrywing as gevolg van oormatige trilling te voorkom.

Petrochemiese komplekse: Beskerm turbine-eenhede wat groot kompressors dryf (soos sintegassekompressors).

Kernkragstasie-turbienbeheer: Diens as die kern-invoerlaag vir trillingsbeskerming in die Mark VI redundantieargitektuur.

Groot pompstasies en mynbou-aandrywings: Monitor die bedryfsvloeiendheid van hoëvermoënsmotors.

Compatible Vibrasie-proefkop-tipes

1 Nabysyn: Meet die afstand tussen die voeler en die gemonitorde oppervlak.

2 Snelheid: Meet die tempo van verandering van verplasing met betrekking tot tyd.

3 Versnelling: Meet die tempo van verandering van snelheid met betrekking tot tyd.

4 Seismies: Spesiaal ontwerp vir die monitering van grondtrilling en seismiese aktiwiteit.

5 Fase: Verskaf inligting oor die faseverhouding tussen verskillende trillingsignale.

Eienskappe

1 Fasiliteer die aansluiting van Bently Nevada vibrasie- moniteringsuitrusting, met addisionele funksionaliteit met BNC-konnektors, wat toelaat dat draagbare vibrasiedata-insamelingsuitrusting vir voorspellende onderhouddoeleindes aangesluit word.

2 Het konnektors vir permanente bedrading van Bently Nevada vibrasie-moniteringsuitrusting. Hierdie opstelling stel voortdurende monitering en analise van turbinevibrasie in staat, wat noodsaaklik is om moontlike probleme op te spoor en optimale masjinerieprestasie te verseker. Voeding: Die kragvoorsiening vir die vibrasieprobes word verskaf deur die VVIB (Vibrasie-Invoer-Vektor-Bord), wat in óf Simplex- óf TMR (Drievoudige Modulêre Redundansie)-modus werk. Dit verseker betroubare en voortdurende kraglewering na die probes, ongeag die stelsel se redundansiekonfigurasie.

3 Signaalverwerking: Die proefsignale word terug na die VVIB gestuur, waar hulle analoog-na-digitaal-omsetting (A/D) ondergaan. Hierdie digitale omsettingsproses verseker 'n akkurate voorstelling van vibrasiedata, wat dan oor die VME (Versa Module Eurocard)-bus na die beheerder gestuur word vir analise en verdere optrede.

4 Alarm- en Uitskakellogika: Binne die beheerder word verskeie alarme en uitskakellogika-meganismes gegenereer gebaseer op die geanaliseerde vibrasiedata. Dit sluit alarme vir vibrasievlakke, eksentrisiteit en aksiale posisie-afwykings in. Die uitskakellogika verseker tydige ingryping in geval van abnormale vibrasiepatrone, wat help om moontlike masjienfoute te voorkom.

5 Kragbron en Redundansie: Vir Proximitor-krag word 'n -28 V Gelykstroom-bron na die TVIB-terminaalbord vanaf die VME-bord verskaf. In TMR-stelsels word 'n diode-hoog-seleksiekring gebruik om die hoogste -28 V Gelykstroom-bus vir redudansiedoeleindes te kies. Daarbenewens verskaf regulatore op die terminaalbord individuele aandrywingsbronne wat wissel van -23 tot -26 V Gelykstroom, met ingeboude kortsluitingsbeskerming.

6 Monstersneming en Verwerking: Sonde-invoere word teen hoë spoed oor diskrete tydperke deur die VVIB-bord monsters geneem. Hierdie vinnige monstersnemingsfrekwensie verseker realtyd-bemonstering van vibrasievlakke met hoë akkuraatheid en presisie, wat vroeë opsporing van enige afwykings of anomalieë moontlik maak.

Gereelde vrae

V: Wat is IS200TVIBH2BBB IS200TVIBH2B?

A: IS200TVIBH2BBB IS200TVIBH2B is 'n Vibrasie-terminaalbord wat deur GE onder die Mark VI-reeks ontwikkel is.

V: Watter tipes vibrasiesondes ondersteun die IS200TVIBH2BBB IS200TVIBH2B TVIB?

A: Dit ondersteun Proximitor-, Seismiese-, Versnellingsmeter- en Velomitor-sondes wat deur Bently Nevada verskaf word, wat omvattende vibrasie-bepalingsvermoëns verseker.

V: Waar kom die krag vir die vibrasie-sondes van die IS200TVIBH2BBB IS200TVIBH2B vandaan?

A: Krag vir die vibrasie-sondes word verskaf deur die VVIB-borwe, wat in óf Simplex- óf TMR-modus bedryf word, wat voortdurende en betroubare kraglewering verseker.

V: Wat gebeur met die sonsignale nadat hulle deur die IS200TVIBH2BBB IS200TVIBH2B TVIB verwerk is?

A: Nadat dit verwerk is, word die sonsignale van analoog na digitaal (A/D) omskep en oor die VME-bus na die beheerder gestuur vir ontleding en verdere aksie.

V: Watter tipes alarms en uitskakel-logika word in die beheerder van die IS200TVIBH2BBB IS200TVIBH2B gegenereer?

A: Die beheerder genereer alarms en uitskakel-logika vir vibrasievlakke, eksentrisiteit en asposisie-afwykings, wat tydige ingryping en voorkomende onderhoud moontlik maak om potensiële meganiese mislukkings te verminder.
