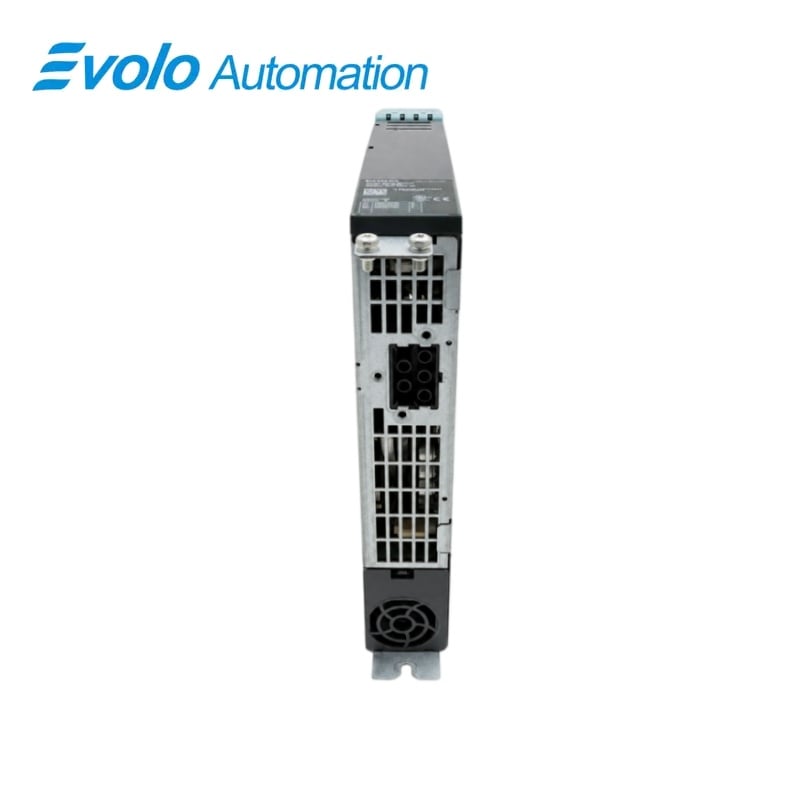

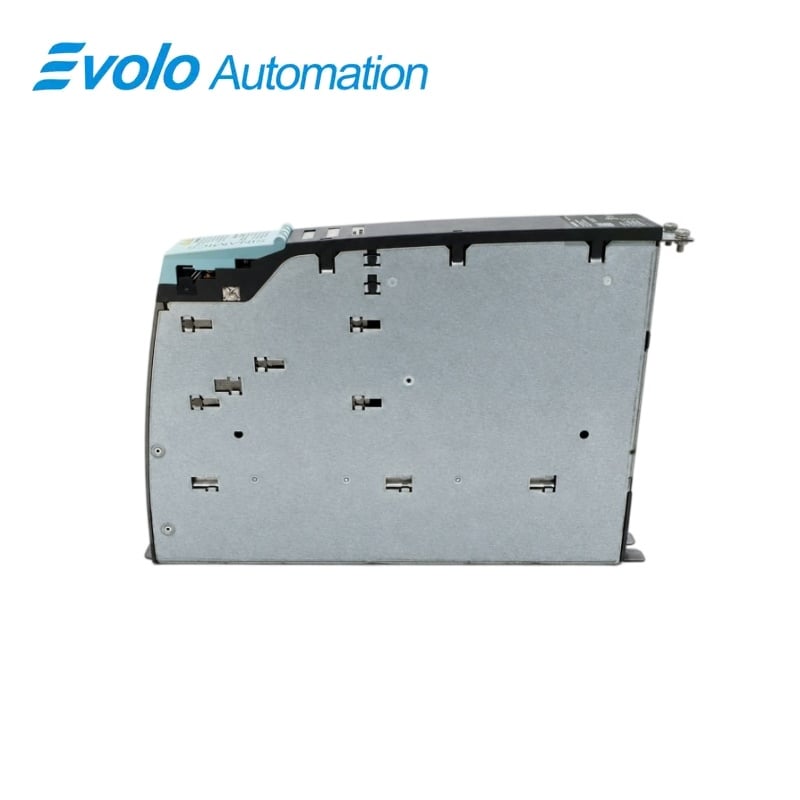

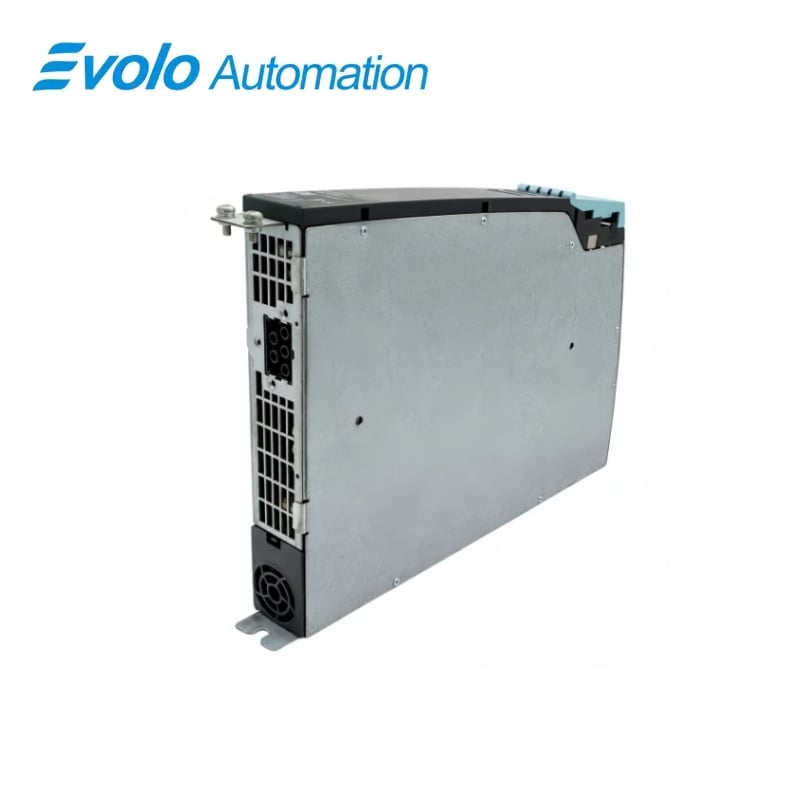

Siemens 6SL3420-1TE21-0AA1 SINAMICS S120 Mô-đun động cơ đơn dạng sách nhỏ gọn

Tổng Quan

SINAMICS S120 • TRUC MOTER NHO GON

6SL3420-1TE21-0AA1 SINAMICS S120 Module moter don, kich thuoc sach nho gon

Module moter don lam mat bang khong khi ben trong voi dong dien dinh muc 9 A va dien ap lien ket mot chieu 510–720 V trong vo kich thuoc sach nho gon rong 50 mm.

Tổng quan nhanh

Thương hiệu	Siemens
Mẫu xe	6SL3420-1TE21-0AA1
Loại sản phẩm	Modun dong co don
Chức năng cốt lõi	Chuyen doi cong suat cho mot truc moter
Dòng tương thích	Sinamics s120

Khả năng dòng điện trục

Mô-đun được định mức ở 9,0 A, với dòng tải cơ bản là 7,7 A và dòng đầu ra cực đại là 27,0 A.

Bộ điều khiển tích hợp nhỏ gọn

Vỏ bọc rộng 50 mm và kết nối với thanh góp DC chung và thanh góp điện áp 24 V.

Truyền thông với bộ điều khiển động cơ

Ba giao diện DRIVE-CLiQ kết nối mô-đun trong hệ thống điều khiển.

Tổng quan về Sản phẩm

6SL3420-1TE21-0AA1 là một Mô-đun Động cơ Đơn dạng Sách Nhỏ gọn dành cho trục động cơ S120. Hệ thống làm mát bằng không khí bên trong và vỏ bọc hẹp phù hợp với bộ điều khiển chung sử dụng thanh góp DC chung và thanh góp cấp điện cho thiết bị điện tử.

Mô-đun hoạt động từ nguồn liên kết DC 510–720 V và nguồn cấp điện tử riêng biệt 24 V. Việc chọn động cơ phải tính đến các giá trị dòng định mức, dòng tải cơ bản, dòng cực đại cũng như chu kỳ làm việc dự kiến.

Điểm chú ý khi đặt hàng: Phù hợp với đặc tuyến dòng điện trục, liên kết DC, nguồn cấp điện tử 24 V và bố trí cáp động cơ trong bộ lắp ráp S120.

Các chức năng chính

Công suất đầu ra đơn trục

Mô-đun cung cấp điện cho một trục động cơ với dòng đầu ra định mức 9 A và khả năng dòng cực đại 27 A.

Phân phối điện chung

Các thanh dẫn điện một chiều (DC-link) và thanh dẫn 24 V tích hợp phân phối kết nối điện bên trong cụm Booksize Compact.

Giao diện bộ điều khiển và động cơ

Các cổng DRIVE-CLiQ, đầu nối động cơ, đầu vào nhiệt độ và đầu nối điều khiển phanh động cơ hỗ trợ toàn bộ bố trí trục.

Thông số kỹ thuật chính thức

Điện áp trên đường dây một chiều (DC-link)	510–720 V DC
Nguồn cấp điện cho bộ điện tử	24 V một chiều, −15%/+20%
Dòng điện điện tử tối đa	0,85 Một
Dòng điện DC-link	11,0 A
Dòng điện đầu ra định mức	9,0 A
Dòng điện đầu ra tải cơ bản	7,7 A
Dòng điện đầu ra S6 ở chu kỳ làm việc 40%	10,0 A
Dòng điện đầu ra tối đa	27,0 A
Đánh giá loại dựa trên dòng định mức	4.8 KW
Tần số xung định mức	4,00 kHz
Điện dung liên kết một chiều	110 µF
Dung lượng thanh cái liên kết DC	100 A
dung lượng thanh cái 24 V	20 A
Độ dài tối đa cáp động cơ	50 m có lớp chắn; 75 m không có lớp chắn
Kích thước	50 × 270 × 226 mm
Trọng lượng tịnh	2.7 KG
Độ bảo vệ	IP20 / Loại hở theo tiêu chuẩn UL

Nguồn chính thức: Danh mục kỹ thuật Siemens NC 82 .

Các câu hỏi thường gặp

Dải điện áp liên kết DC mà cụm điều khiển phải cung cấp cho bộ điều khiển 6SL3420-1TE21-0AA1 là bao nhiêu?

Mô-đun hoạt động ở dải điện áp liên kết DC từ 510 đến 720 V.

Tôi có thể sử dụng giá trị 27 A làm dòng định mức liên tục của bộ điều khiển 6SL3420-1TE21-0AA1 không?

Công suất đầu ra định mức là 9 A, trong khi giá trị dòng điện tối đa cho chế độ quá tải áp dụng là 27 A.

Chiều dài dây động cơ tối đa cho phép với bộ điều khiển 6SL3420-1TE21-0AA1 là bao nhiêu?

Chiều dài tối đa của cáp động cơ là 50 m đối với cáp có lớp chắn hoặc 75 m đối với cáp không có lớp chắn.

Kích thước dây dẫn nào phù hợp với đầu nối động cơ trên bộ điều khiển 6SL3420-1TE21-0AA1?

Đầu nối vít X1 chấp nhận dây dẫn từ 0,2 đến 6 mm², tương đương với cỡ dây AWG từ 24 đến 10.

Tôi cần dự trữ bao nhiêu dung lượng điện áp 24 V cho bộ điều khiển 6SL3420-1TE21-0AA1?

Dự trữ tối đa 0,85 A từ nguồn cấp điện 24 V dành riêng cho module.

Bộ điều khiển 6SL3420-1TE21-0AA1 có bao nhiêu cổng kết nối DRIVE-CLiQ?

Module Động cơ Đơn cung cấp ba giao diện DRIVE-CLiQ.

Tôi cần dự trữ bao nhiêu không gian tủ cho bộ điều khiển 6SL3420-1TE21-0AA1?

Vỏ bọc chiếm chiều rộng 50 mm, chiều cao 270 mm và chiều sâu 226 mm trước khi tính đến khoảng cách lắp đặt và dây cáp.

Ghi chú Tương thích & Đặt hàng

Trước khi đặt hàng mã 6SL3420-1TE21-0AA1: Chọn mô-đun trục Compact Booksize dòng 9 A và đồng bộ hóa thanh cái chung, nguồn cấp điện tử, liên kết DRIVE-CLiQ, cáp động cơ và bố trí làm mát.

Kiểm tra tích hợp trục

• Tính toán tải động cơ dựa trên dòng định mức 9,0 A và dòng tải cơ bản 7,7 A.
• Cung cấp điện áp liên kết DC từ 510–720 V và nguồn điện tử 24 V phù hợp.
• Phù hợp với đầu nối động cơ X1 và giới hạn cáp có hoặc không có lớp chắn.
• Dự trữ không gian cho vỏ bọc kích thước 50 × 270 × 226 mm cộng thêm khoảng cách làm mát và đi dây.
