Bộ xử lý truyền thông SIMATIC S7-300 CP 340 RS232C của Siemens 6ES7340-1AH02-0AE0

Tổng Quan

SIMATIC S7-300 • Truyền thông điểm-điểm RS232C

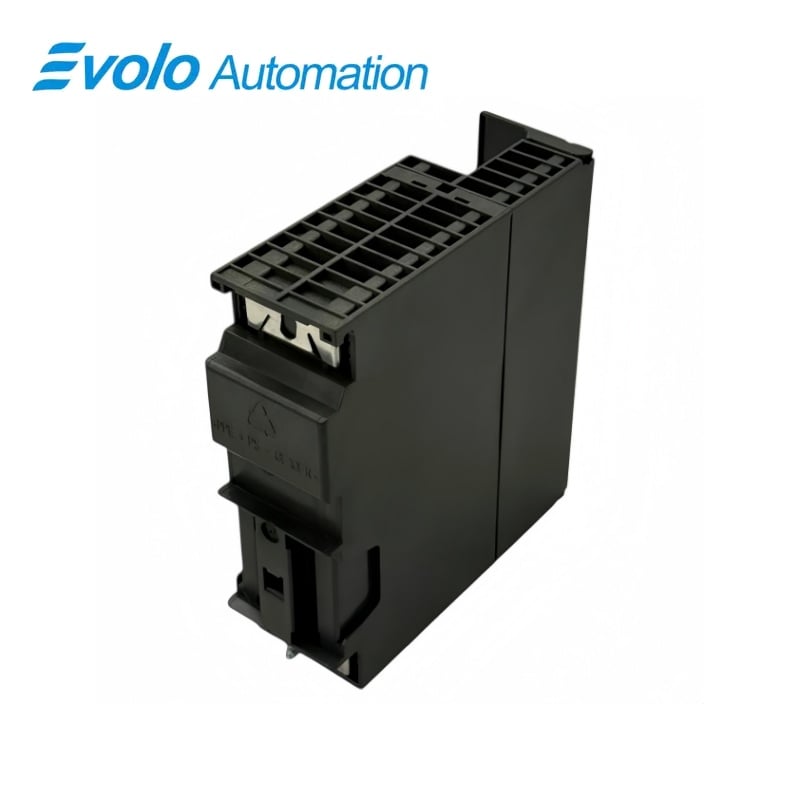

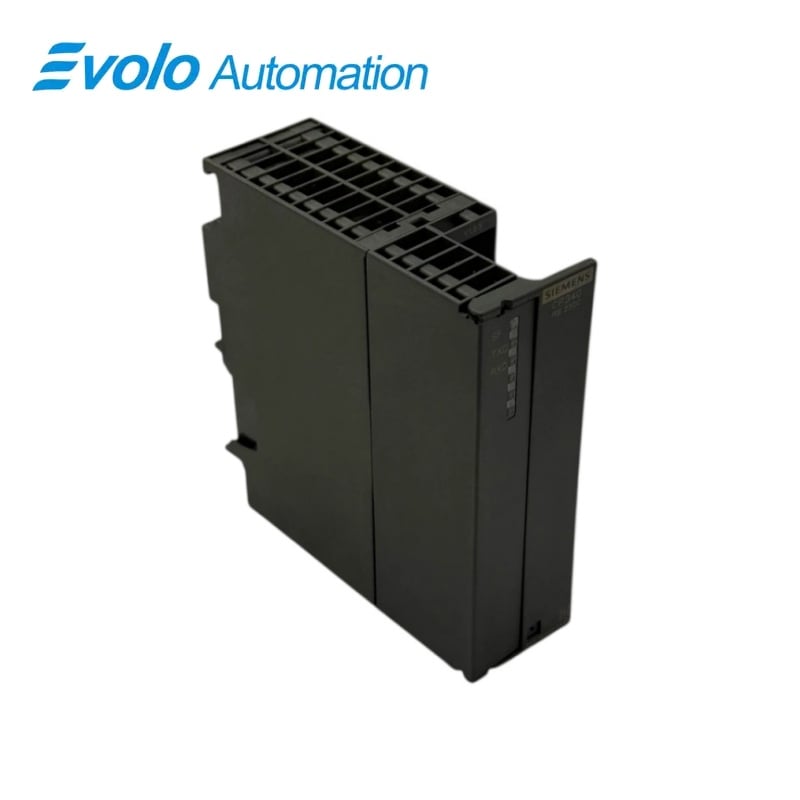

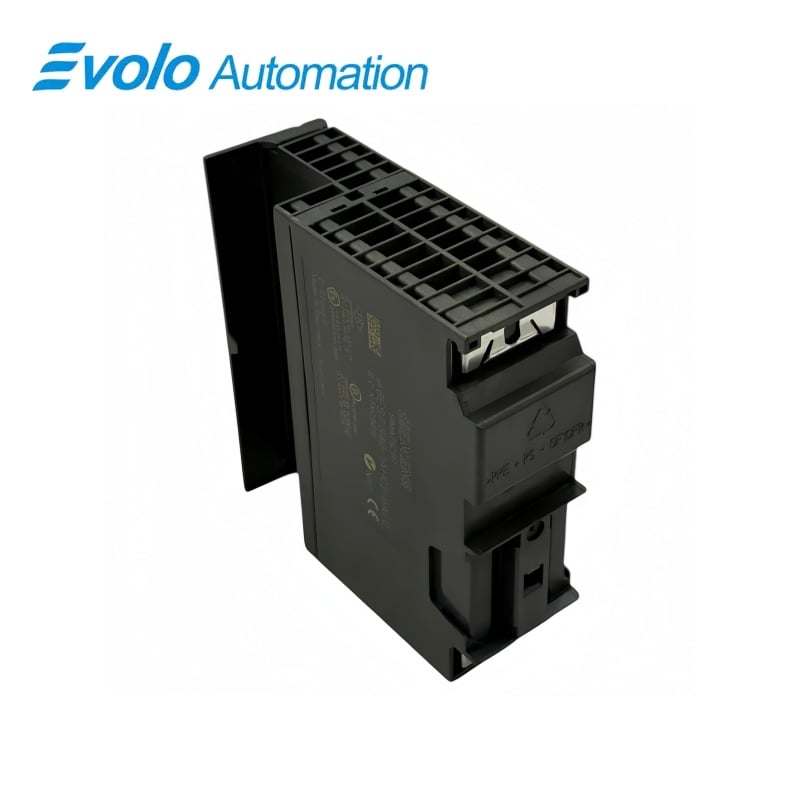

6ES7340-1AH02-0AE0 Bộ xử lý truyền thông SIMATIC S7-300 CP 340 RS232C

Bộ xử lý nối tiếp CP 340 RS232C cách ly với các trình điều khiển ASCII, 3964(R) và máy in, đồng thời hỗ trợ cấu hình khung nhận.

Tổng quan nhanh

Thương hiệu	Siemens
Mẫu xe	6ES7340-1AH02-0AE0
Loại sản phẩm	Bộ xử lý truyền thông
Chức năng cốt lõi	Truyền thông điểm-điểm RS232C
Dòng tương thích	SIMATIC S7-300

Phần cứng RS232C

Một kênh cách ly kết nối thiết bị truyền thông đối tác thông qua giao diện Sub-D 9 chân.

Điều khiển khung nhận

Các khung ASCII có thể kết thúc do hết thời gian chờ ký tự, ký tự kết thúc được cấu hình hoặc độ dài cố định.

Lựa chọn kiểm soát luồng

Có thể lựa chọn kiểm soát luồng Không, XON/XOFF và RTS/CTS cho trình điều khiển ASCII.

Tổng quan về Sản phẩm

6ES7340-1AH02-0AE0 là biến thể CP 340 RS232C dành cho trạm S7-300. Thiết bị cung cấp kết nối nối tiếp V.24 cách ly với bộ điều khiển, máy tính, máy in hoặc đối tác truyền thông tương thích khác ở gần.

Các thiết lập nhận ASCII của nó bao gồm ranh giới điện báo có thể cấu hình và bộ đệm. Mô-đun được cấp nguồn từ mặt sau (backplane) của S7-300 và sử dụng các khối chức năng truyền thông trong chương trình PLC.

Điểm chú ý khi đặt hàng: Phù hợp với sơ đồ chân RS232C và phương pháp kiểm soát luồng, sau đó cấu hình cách phân khung khi nhận và dành vùng nhớ PLC cho các khối truyền thông.

Các chức năng chính

Trao đổi nối tiếp điểm-nối-điểm

Các trình điều khiển tích hợp 3964(R), ASCII và máy in trao đổi dữ liệu với đối tác RS232C tương thích.

Phân khung ASCII có thể cấu hình

Bộ nhận xác định việc hoàn tất khung bằng độ trễ ký tự, một hoặc hai ký tự kết thúc văn bản hoặc số ký tự cố định.

Quản lý luồng nhận

Bộ đệm có thể cấu hình và điều khiển luồng XON/XOFF hoặc RTS/CTS thích ứng liên kết nối tiếp với luồng dữ liệu của thiết bị đối tác.

Thông số kỹ thuật chính thức

Nguồn điện hoạt động	thanh bus mặt sau một chiều 5 V DC
Dòng điện tối đa trên mặt sau	165 mA
Mất Công Suất	tiêu thụ điển hình 0,6 W; tối đa 0,85 W
Kênh nối tiếp và đầu nối	1 kênh cách ly với đầu nối Sub-D 9 chân
Tốc độ tối đa 3964(R)	19,2 kbit/giây
Tốc độ tối đa cho ASCII và máy in	9,6 kbit/s
Độ dài tối đa của mã ASCII và điện văn 3964(R)	1.024 byte
Độ dài tối đa của cáp RS232C	15 m
Thiết lập độ trễ ký tự ASCII	4–65.535 ms, theo từng bước 1 ms
Khung nhận được bộ đệm	1–250 có thể cấu hình
Tùy chọn điều khiển luồng ASCII	Không có, XON/XOFF hoặc RTS/CTS
Kích thước	40 × 125 × 120 mm
Trọng lượng gần đúng	300 g
Nhiệt độ hoạt động	0–60 °C
Nhiệt độ lưu trữ và vận chuyển	−40–70 °C

Nguồn chính thức: Bảng dữ liệu kỹ thuật của Siemens .

Các câu hỏi thường gặp

Liệu 6ES7340-1AH02-0AE0 có phải là lựa chọn phù hợp cho thiết bị giao tiếp TTY 20 mA không?

Một thiết bị giao tiếp TTY yêu cầu phiên bản CP 340 20 mA-TTY vì phiên bản này cung cấp giao diện RS232C.

Tôi có thể tái sử dụng cáp RS422/485 15 chân với 6ES7340-1AH02-0AE0 không?

Phiên bản RS232C sử dụng đầu nối Sub-D 9 chân, do đó cáp giao diện 15 chân không thích hợp.

Tôi có thể đặt thiết bị giao tiếp nối tiếp cách 6ES7340-1AH02-0AE0 tới 20 m không?

Chiều dài cáp điểm-điểm RS232C được chỉ định tối đa là 15 m.

Tôi có thể kích hoạt kiểm soát lưu lượng phần cứng cho ASCII trên 6ES7340-1AH02-0AE0 không?

Bộ điều khiển ASCII hỗ trợ kiểm soát luồng RTS/CTS và tự động điều khiển tín hiệu V.24.

Tôi có thể đệm bao nhiêu khung ASCII đầu vào bằng 6ES7340-1AH02-0AE0?

Bộ đệm nhận có thể cấu hình để chứa từ một đến 250 khung tin nhắn.

Làm thế nào để đánh dấu kết thúc một thông điệp ASCII trên thiết bị 6ES7340-1AH02-0AE0?

Sử dụng thời gian chờ dựa trên độ trễ ký tự, một hoặc hai ký tự kết thúc văn bản được cấu hình sẵn hoặc độ dài thông điệp cố định.

Tôi nên dành bao nhiêu bộ nhớ RAM PLC cho khối chức năng truyền thông được sử dụng cùng thiết bị 6ES7340-1AH02-0AE0?

Khối chức năng gửi và nhận yêu cầu tối đa 2.700 byte trong bộ nhớ RAM.

Ghi chú Tương thích & Đặt hàng

Trước khi đặt hàng thiết bị 6ES7340-1AH02-0AE0: Chọn biến thể RS232C và cáp 9 chân tương thích, giữ thiết bị đối tác trong giới hạn khoảng cách kết nối 15 m và chuẩn bị bộ nhớ khối truyền thông PLC.

Thiết lập kết nối RS232C

• Đảm bảo khớp sơ đồ chân RS232C và bất kỳ dây nối điều khiển bắt tay RTS/CTS nào.
• Chọn tham số 3964(R), ASCII hoặc máy in phù hợp với thiết bị đối tác thực tế.
• Thiết lập việc kết thúc khung ASCII, bộ đệm nhận và điều khiển luồng đồng thời.
• Dự trữ RAM khối giao tiếp và ngân sách dòng điện mặt sau 165 mA.
