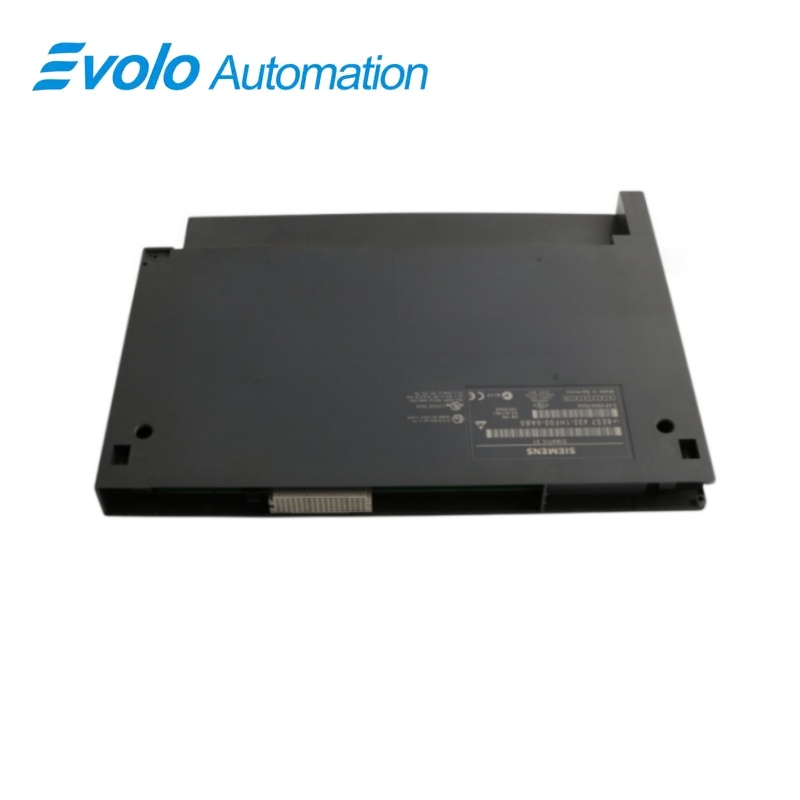

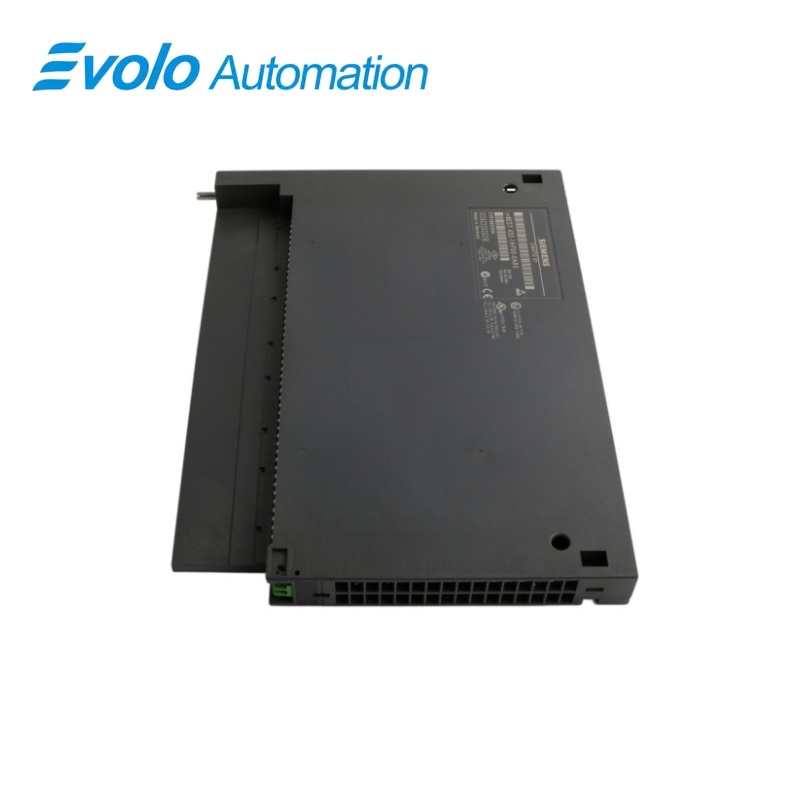

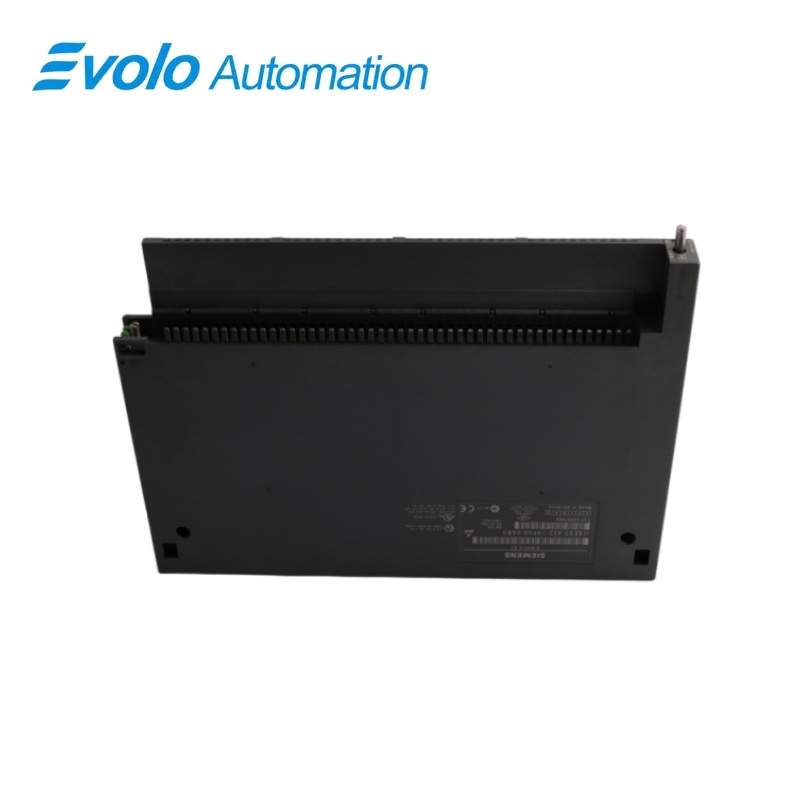

Siemens SIMATIC S7-400 SM 432 Analog Chiquv Tizimi Moduli 6ES7432-1HF00-0AB0
Ishlab chiqaruvchi: Siemens
Holati: Yangi
Yetkazib berish muddati: Omborda bor
Kelib chiqishi: Germaniya
Kafolat: 12 oy
Elektron pochta: [email protected]
whatsApp: +86-18150117685
- Umumiy ko'rinish
- Mahsulotga umumiy nazar
- Asosiy funksiyalar
- Rasmiy texnik xususiyatlar
- Tez-tez beriladigan savollar
- Moslik va buyurtma qilish bo'yicha izohlar
- Eng ko'p sotiladigan modellar
- Tavsiya etilgan mahsulotlar
Umumiy ko'rinish
Siemens • SIMATIC S7-400
6ES7432-1HF00-0AB0 SIMATIC S7-400 SM 432 Analog Chiquv Tizimi Moduli
SIMATIC S7-400 SM 432 to'rtta izolyatsiyalangan analog chiquv kanallarini ta'minlaydi, ular 13-bit aniqlikda sozlanadigan kuchlanish va tok diapazonlari uchun mo'ljallangan.
Qisqacha ma'lumot
| Brend | Siemens |
|---|---|
| Model | 6ES7432-1HF00-0AB0 |
| Mahsulot turi | Sakkiz kanalli izolyatsiyalangan analog chiqish moduli |
| Asosiy funksiya | 13-bit aniqlikda kuchlanish yoki tok jarayon signallarini chiqaradi |
| Dastur yoki Mos keladigan Seriya | Izolyatsiyalangan analog boshqaruvchi yoki sozlash nuqtasi signallarini talab qiladigan S7-400 boshqaruv tizimlari |
Aniq identifikatsiya
6ES7432-1HF00-0AB0 ni belgidan-belgigina moslashtiring va to'liq SIMATIC S7-400 SM 432 Analog Chiqish Moduli nomlanishini tasdiqlang.
Interfeys joylashuvi
Almashtirishni ulashdan oldin oʻrnatilgan taʼminot, portlar, maydon ulanishlari va kerakli qoʻshimcha jihozlarni tasdiqlang.
Konfiguratsiya tekshiruvi
Oʻrnatilgan tizim tomonidan foydalaniladigan tasdiqlangan muhandislik loyihasi, tarmoq parametrlari va dasturiy maʼlumotlarni saqlab turing.
Mahsulotga umumiy nazar
SIMATIC S7-400 SM 432 to'rtta izolyatsiyalangan analog chiquv kanallarini ta'minlaydi, ular 13-bit aniqlikda sozlanadigan kuchlanish va tok diapazonlari uchun mo'ljallangan.
Sakkiz kanal maydon uskunalarga sozlangan kuchlanish yoki tok sozlash nuqtalarini beradi. Standart bir tomonlama va ikki tomonlama kuchlanish hamda tok diapazonlari turli xil jarayon interfeyslarini qo'llab-quvvatlaydi. Analog qism orqa panel avtobusi va yuk ta'minoti bilan muhandislik ishlari uchun mo'ljallangan S7-400 o'rnatmalarida izolyatsiyalangan.
Asosiy funksiyalar
Sakkizta analog chiqish
Sakkiz kanal maydon uskunalarga sozlangan kuchlanish yoki tok sozlash nuqtalarini beradi.
Moslashtiriladigan signal diapazonlari
Standart bir tomonlama va ikki tomonlama kuchlanish hamda tok diapazonlari turli xil jarayon interfeyslarini qo'llab-quvvatlaydi.
Elektr izolyatsiyasi
Analog qism muhandislik yechimlari bilan S7-400 o'rnatmalarida orqa panel avtobusi va yuk ta'minoti dan izolyatsiya qilingan.
Rasmiy texnik xususiyatlar
| Analog chiqishlar | 8 |
|---|---|
| Kengashi | 13 bit |
| Kuchlanish Oraliqlari | 0 dan 10 V gacha; 1 dan 5 V gacha; -10 dan +10 V gacha |
| Tok diapazonlari | 0 dan 20 mA gacha; 4 dan 20 mA gacha; -20 dan +20 mA gacha |
| Nominal yuk ta'minoti | 24 V DC |
| Poliyarnilikni aks ettirish himoyasi | Taqdim etilgan |
| Yuk yo'q holatda maksimal tok | 200 mA |
| Nominal yukda maksimal tok | 400 mA |
| 5 V da orqa panel oqimi | maksimal 150 mA |
| Odatdagi quvvat yo'qotilishi | 9 V |
| Kuchlanish chiqishi qisqa tutashuv tokini | maksimal 30 mA |
| Tok chiqishi yuklanmagan kuchlanish | maksimal 19 V |
| Minimal yuk kuchlanishi | 1 kohm |
| Maksimal sig‘imli yuk | 1 mkF |
| Maksimal tok yuklamasi | 500 om |
| Ekranglangan kabel uzunligi | maksimal 200 m |
| Diagnostika | Ta'minlanmagan |
| Xarakteristikalar P x U x B | 25 x 290 x 210 mm |
| Taxminiy og'irlik | 650 g |
Tez-tez beriladigan savollar
6ES7432-1HF00-0AB0 da nechta analog chiquvchi port mavjud?
Modul sakkizta sozlanadigan analog chiquvchi kanallarini taqdim etadi.
6ES7432-1HF00-0AB0 qanday signal turlarini yaratishi mumkin?
Har bir qo'llab-quvvatlanadigan kanalni talab qilinadigan standart kuchlanish yoki tok diapazoni uchun sozlang.
6ES7432-1HF00-0AB0 o'z ichiga diagnostika imkoniyatlarini bormi?
Yo'q; ishga tushirish tashqi halqa tekshiruvlarini va boshqaruvchi darajadagi nazoratni o'z ichiga oladi.
6ES7432-1HF00-0AB0 uchun qanday sim uzunligi amal qiladi?
Ekranglangan signal simlari belgilangan maksimal 200 m gacha foydalanilishi mumkin.
6ES7432-1HF00-0AB0 uchun maydon yuklamalari qanday tekshirilishi kerak?
Qarshilik va sig'im tanlangan kuchlanish yoki tok chiqish chegaralarida qolishini tekshiring.
6ES7432-1HF00-0AB0 ni almashtirishdan oldin nima yozib olinishi kerak?
Har bir kanal doirasi, manzili, terminali, ekranglangan ulanish va sozlangan almashtiruvchi qiymatni yozib oling.
6ES7432-1HF00-0AB0 ni o'rnatgandan keyin nima sinovdan o'tkazilishi kerak?
Barcha sakkiz halqani ularning sozlangan doiralari bo'yicha sinab ko'ring va qutblik, masshtablash, izolyatsiya hamda bajaruvchi qurilmaning javobini tekshiring.
Moslik va buyurtma qilish bo'yicha izohlar
Moslik tekshirish ro'yxati
- Har bir kanal diapazonini moslashtiring va qayta ishlashni moslashtiring.
- Maydon yuklarini belgilangan kuchlanish yoki tok chegaralarida saqlang.
- Asl S7-400 sloti, manzillash va ekranlash tartibini tiklang.
