Umumiy ko'rinish
Kelib chiqish joyi: |
Shvetsiya |
Brend nomi: |
ABB |
Model raqami: |
DSQC697 |
Qadoqlash tafsilotlari: |
Asl yangi Zavod tomonidan sigillangan |
Yetkazib berish muddati: |
5-7 kun |
To'lov shartlari: |
T/T |
Yetkazib berish qobiliyati: |
E'tiborlangan |
Texnik xususiyatlari
|
Model: |
DSQC697 |
|
Turi |
DeviceNet doskasi |
|
O'lchovlar: |
2,1 x 13,5 x 12 sm |
|
Vazn: |
0.06 KG |
|
Boshqaruvchi mosligi: |
IRC5 |
|
Qo'yish: |
Yer oddiy |
|
Quvvat manbai: |
400 V oʻzgaruvchan tok (doska tashqi 24 V doimiy tok magistralini talab qiladi) |
|
Yetishish masofasi: |
801–1400 mm |
|
Kommunikatsiya protokoli: |
DeviceNet (CAN asosida) |
|
Ma'lumot uzatish tezligi: |
125 kbps, 250 kbps, 500 kbps |
|
Maksimal tugunlar: |
Bosh rejimda maksimal 63 ta slave tugun |
|
Interfeys turi: |
5-pindan iborat Phoenix terminali (qo‘shiladigan) |
Tavsif

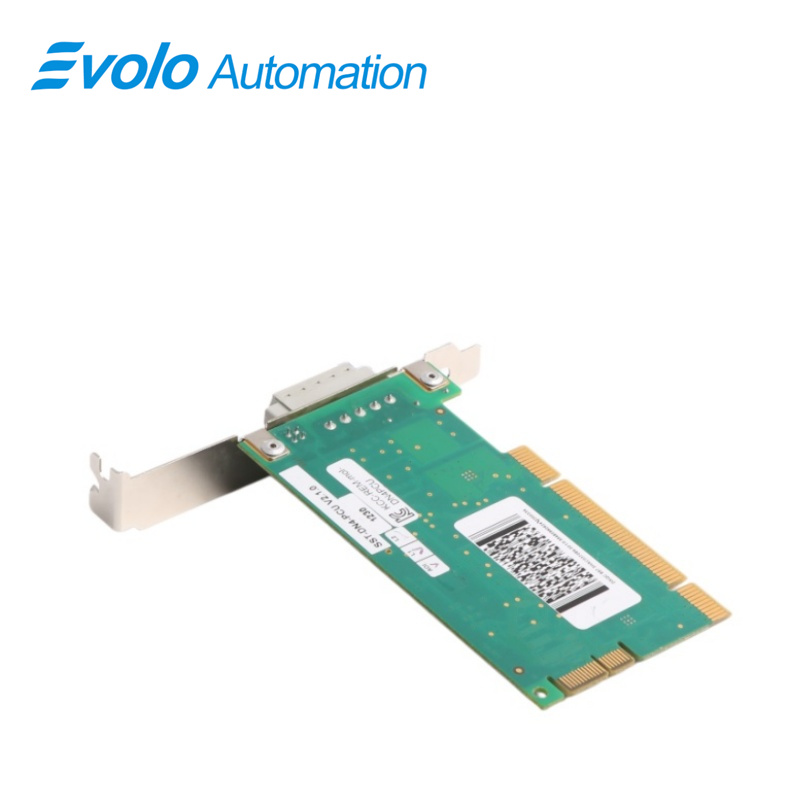

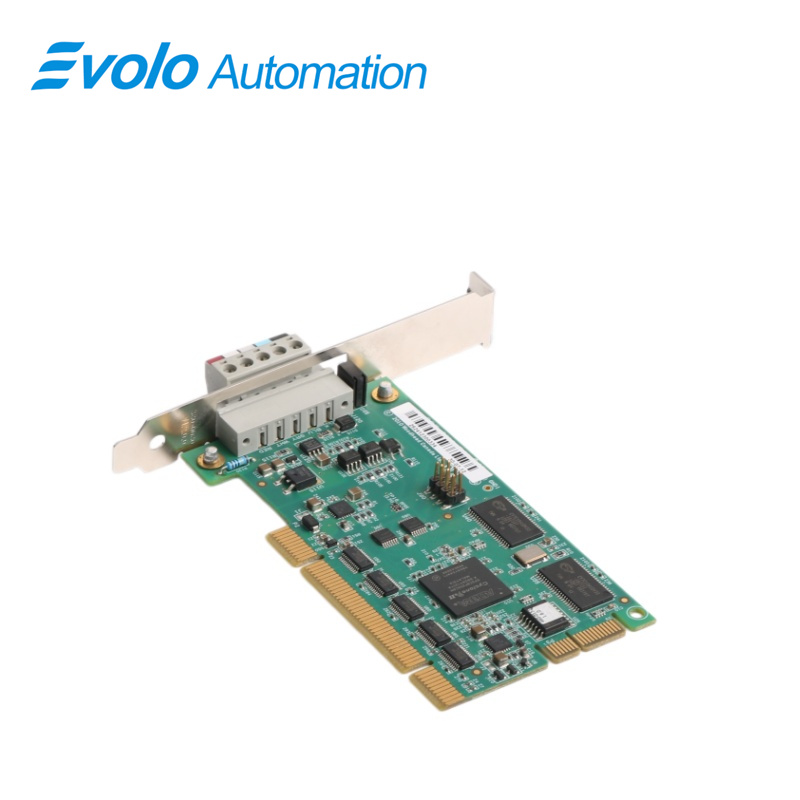

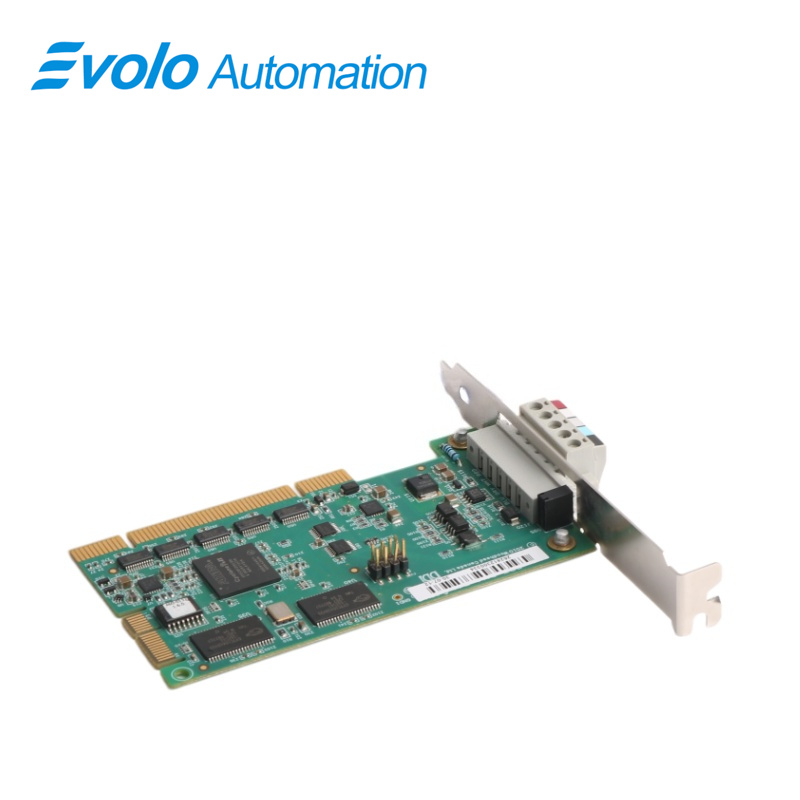

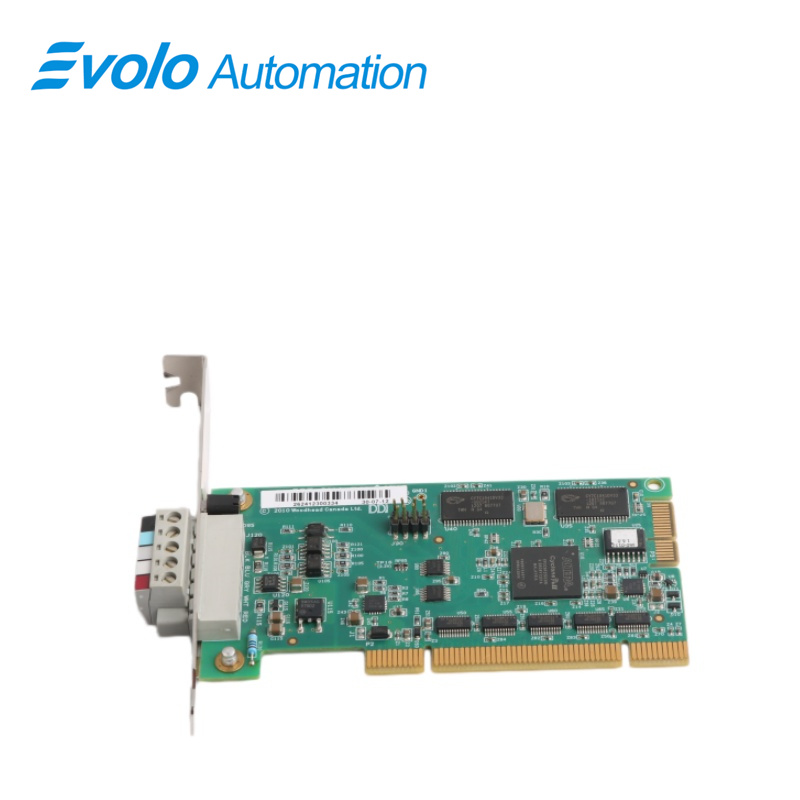

The DSQC697 aniq sanoat avtomatlashtirish komponentiga — ABB Robot DeviceNet doskasi — havola qiladi. Bu doska ABB sanoat robotlarida, ayniqsa IRC5 boshqaruv tizimi bilan ishlatiladigan tarmoq interfeys kartasidir. U DeviceNet maydon tarmog‘i protokolini qo‘llab-quvvatlaydi va mos keladigan qurilmalar bilan uzluksiz ulanish va aloqa qilish imkonini beradi, shuningdek, haqiqiy vaqtda ma'lumotlar almashinuvi amalga oshirilishini ta'minlab, qurilmalar orasidagi koordinatsiyalangan ishlash va ish unumdorligini oshirishga yordam beradi.
Qo'llanilishi
Avtomobil ishlab chiqarish zavodlari: Qo‘shish sexlari, bo‘yoq chiziqlari va quvurlar o‘rtasidagi aloqada foydalaniladi.
Elektronika montaj zavodlari: Periferiya sensorlarini yuqori tezlikdagi dispanser va joylashtirish robotlariga ulaydi.
Oziq-ovqat qayta ishlash zavodlari: Konveyer lentalari boshqaruv tizimlari va qadoqlash uchun ushlab turuvchi jihozlarni integratsiya qiladi.
Metall qayta ishlash zavodlari: Avtomatlashtirilgan yuk tashish va yuk tushirishni CNC stanoklar bilan integratsiya qiladi.
Logistika saralash zavodlari: Tarqoq I/O modullarini keng ko'lamli konveyer tizimlariga ulaydi.
Raqobat afzalligi
Mustahkam aloqa: Sanoat tarmoqlarida real vaqtda aloqa qilish imkoniyatlarini oshiruvchi yuqori tezlikdagi ma'lumot uzatishni qo'llab-quvvatlaydi.
Moslik: ABB IRC5 boshqaruv qurilmasi bilan to'liq mos keladi, mavjud robot tizimlariga o'rnatish va integratsiya qilishni soddalashtiradi.
Plug-and-Play funksiyasi: O'rnatish jarayonini soddalashtiradi, ishlamay qolish va texnik xizmat ko'rsatishga ketadigan vaqtini kamaytiradi.
Diagnostika imkoniyatlari: Tarmoq sog'lig'ini nazorat qilish va muammolarni tezda aniqlashga yordam beradigan ilg'or diagnostika vositalari bilan jihozlangan, bu esa uzilishlarni minimal darajada saqlaydi.
Kichik dizayn: Maydonni tejovchi shakl omili uni maydon cheklangan joylarga o'rnatish uchun ideal qiladi.
Ishonchlilik: Qattiq sanoat muhitlariga chidamli qilib yaratilgan bo'lib, barqaror ishlash va uzoq muddatli foydalanishni ta'minlaydi.
Tez-tez so'raladigan savollar
Savol: Qurilma qancha qurilmani qo'llab-quvvatlaydi? DSQC697 ?
Javob: 63 tagina tugun qurilmasi (bosh stansiya hisobga olinmagan holda).
Savol: Nima uchun barcha ko'rsatkich chiroqlari yoqilgan? DSQC697 o'chirilganmi?
J: Boshqaruv shkafining elektr ta'minoti tekshirilsin va DeviceNet magistrali uchun tashqi 24 V ta'minot to'g'ri ulanganligi ta'minlansin.
S: DeviceNet uchun maksimal aloqa masofasi qancha? DSQC697 ?
J: Bu baud tezligiga bog'liq. 125 kbps tezlikda qalin kabel ishlatilganda maksimal masofa 500 metrga yetadi.
S: DeviceNet modulini DSQC697 tizimni to'xtatmasdan almashtirish mumkinmi?
J: Tavsiya etilmaydi, chunki issiq almashtirish modulga zarar yetkazish yoki tizimda aloqa uzilishiga sabab bo'lishi mumkin.
S: DeviceNet magistrali uchun oxirgi qarshilikni o'rnatish kerakmi? DSQC697 ?
J: Ha. Signal aks etishini oldini olish uchun DeviceNet magistralining ikkala oxiriga 120 Ω lik oxirgi qarshilik o'rnatilishi kerak.
