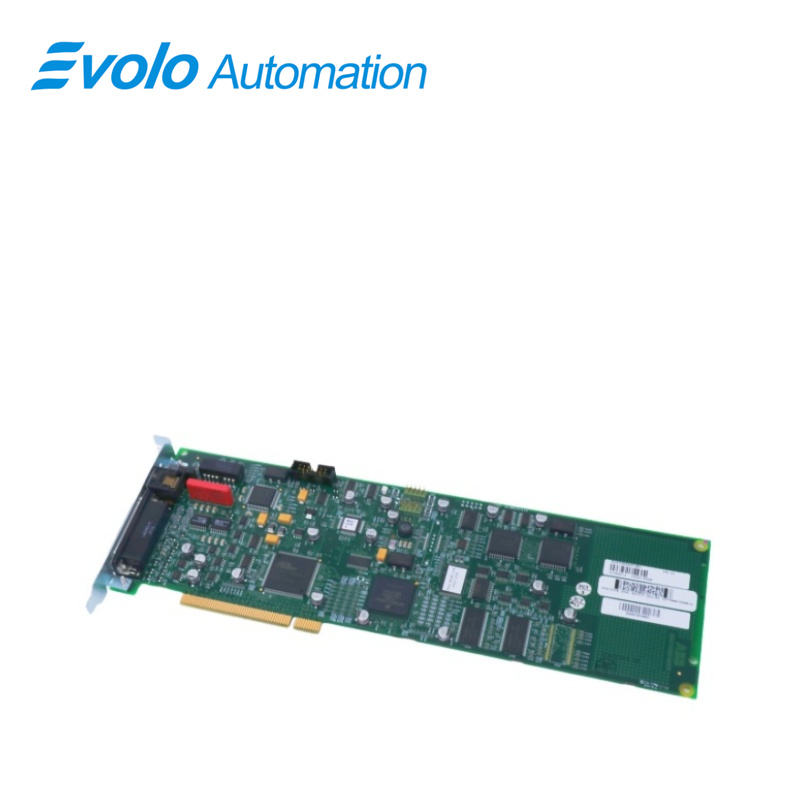

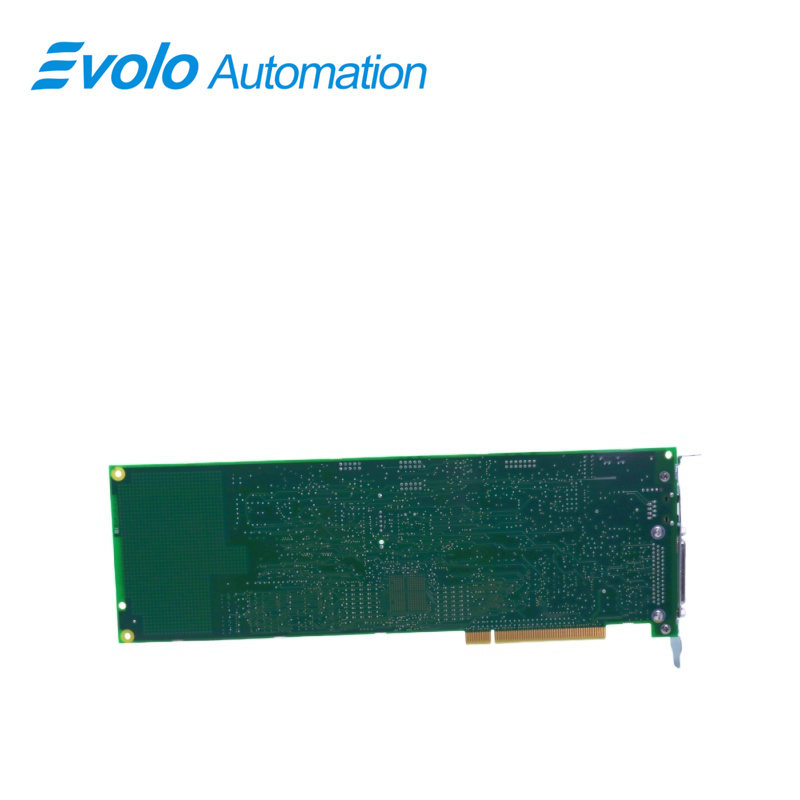

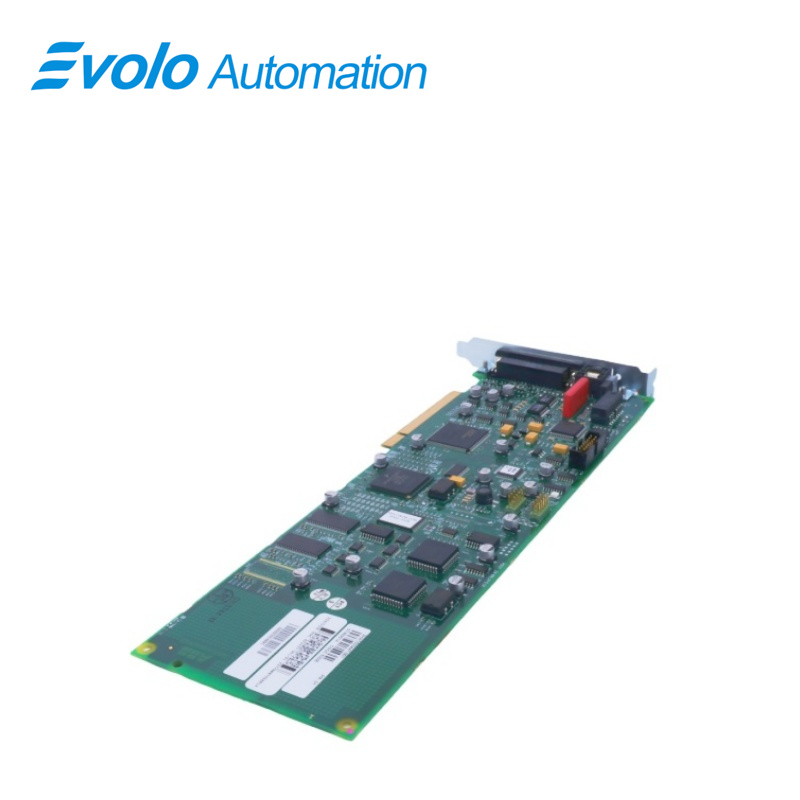

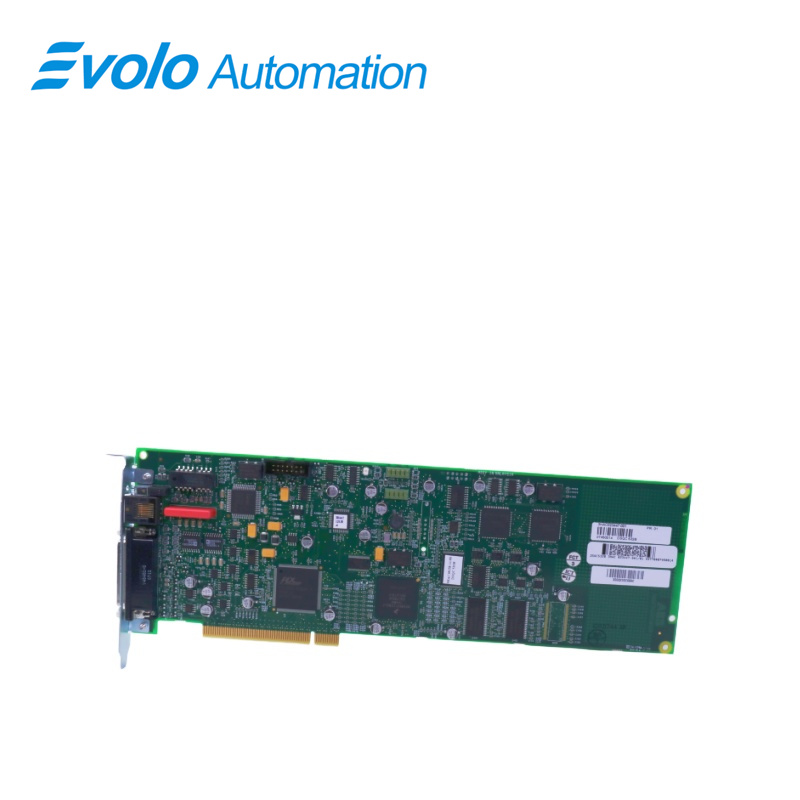

DSQC532B 3HAC023447-001 Kirish/chiqish kompyuter kartasi

DSQC532B 3HAC023447-001 Kirish/chiqish kompyuter kartasi

Elektron pochta: [email protected]

whatsApp: +86-18150117685

Umumiy ko'rinish
Xususiyatlar
TA’RIF
Qo'llanilishi
Xizmat yo'riqlari
Tez-tez so'raladigan savollar
Tavsiya etilgan mahsulotlar

Umumiy ko'rinish

Kelib chiqish joyi:	Shvetsiya
Brend nomi:	ABB
Model raqami:	DSQC532B 3HAC023447-001
Qadoqlash tafsilotlari:	Asl yangi zavodda sig'ildirilgan
Yetkazib berish muddati:	5–7 kun
To'lov shartlari:	T/T
Ta'minot qobiliyati:	Omborda bor

Xususiyatlar

Model:	DSQC532B
Detal raqami:	3HAC023447-001
Turi:	I/O kompyuter kartasi
O'lchamlari:	2,2 x 32,5 x 12,6 sm
Vazni:	0.2 KG
Qo'llanma sinf:	IP20
Qo'yish:	DIN reyka (35 mm)
Ta'minot kuchlanishi:	24 V DC
Tok:	0,5 A

TA’RIF

ABB DSQC532B 3HAC023447-001 bu — sanoat avtomatlashtirish tizimlari uchun maxsus loyihalangan yuqori samarali I/O kompyuter kartasidir; u ma'lumotlarni yig'ish, signallarni qayta ishlash va aloqa funksiyalarini birlashtiradi. U modulli arxitektura dizayniga ega, bir nechta protokollarga mos keladi va sanoat jarayonlarida analog va raqamli signallarni aniq boshqarish imkonini beradi. U avtomobil qo'rqichlarini payvand qilish zavodlarida, payvand qilish qisqichlarining ochilish va yopilish signallarini boshqarish hamda suv sovutish tizimining holatini nazorat qilish uchun mos keladi.

Qo'llanilishi

Elektronika montaj zavodi: Aniq detallarni ushlash uchun silindir elektromagnit ventillarini va vakuum generatorlarini ulaydi.

Metal qayta ishlash zavodi: CNC frezerya stanogidan "qayta ishlash tugallandi" signali qabul qiladi, bu esa robotni kirib, detallarni almashtirishni boshlaydi.

Oziq-ovqat logistikasi zavodi: Mahsulotlarni sanash va saralashni yakunlash uchun yuqori tezlikdagi konveyer lentalarida fotoelektrik tugmalaridan foydalanadi.

Gummi quyish zavodi: Quyish pressining shakl xavfsizlik darvozalari holatini va chiqarish buyruqlarini kuzatib boradi.

Xizmat yo'riqlari

DIP-kodni tekshirish: Plataning o'rnini almashtirishdan oldin eski platadagi DIP-aylanuvchi tugmalar pozitsiyalarini (DeviceNet manzili va baud tezligini sozlash uchun) albatta yozib oling.

Simlarga yorliq qo'yish: 32 ta signalning yuqori zichligi sababli, asosiy plata yomon ishlashi yoki vayron bo'lishini oldini olish uchun har bir terminalni texnik xizmat ko'rsatish paytida aniq yorliqlash kerak.

Quruq muhit: Boshqaruv shkafining yaxshi germetiklanganligini ta'minlang. Nam muhit terminal blokining oksidlanishiga osonlikcha sabab bo'ladi, bu esa noto'g'ri signal ogohlantirishlariga olib keladi.

Tez-tez so'raladigan savollar

S: DSQC532B 3HAC023447-001 va eski DSQC328?
J: MOQ DSQC532B 3HAC023447-001 dSQC355 IRC5 tizimi uchun standart I/O komponenti bo'lib, uning simlarni ulash sxemasi yangilangan, DSQC328 esa asosan eski S4C+ tizimlarida ishlatiladi. Ular o'xshash aloqa prinsiplariga ega, lekin jismoniy tuzilishi va simlarni ulash tartibida farq qiladi.

Savol: NS/MS ko'rsatkichlari nima uchun DSQC532B 3HAC023447-001 qizil?
Javob: Qizil MS (Modul holati) chirog'i ichki apparat xatosini bildiradi, qizil NS (Tarmoq holati) chirog'i esa DeviceNet aloqasining uzilishini yoki manzil ziddiyatini bildiradi.

Savol: DSQC532B 3HAC023447-001 analog signallarni qo'llab-quvvatlaydimi?
Javob: Yoʻq. DSQC532B 3HAC023447-001 faqat raqamli 0/1 signallarini qo'llab-quvvatlaydi. Analog kirish/chiqish uchun DSQC355 yoki shunga o'xshash modullardan foydalanish kerak.

Q: Sensor simi uzilganda DSQC532B 3HAC023447-001 tashqi 24 V elektr ta'minoti olmadan ishlashi mumkinmi?
Javob: Yoʻq. DSQC532B 3HAC023447-001 ikkita 24 V ta'minotga ehtiyoj sezadi: biri ichki mantiqiy quvvat uchun, ikkinchisi DI/DO chiqish sxemalarini boshqarish uchun.

Savol: Qanday qilib men DSQC532B 3HAC023447-001 ni RobotStudio-da sozlayman?
Javob: RobotStudio-da Konfiguratsiya → I/O tizimi bo'limida yangi birlik qo'shing, DSQC532B shablonini tanlang va manzilni apparat DIP tugmachalari sozlamalariga mos ravishda o'rnating.
