DS200SLCCG1AFG LAN aloqa kartasi

Umumiy ko'rinish

Kelib chiqish joyi:	AQSH
Brend nomi:	GE
Model raqami:	DS200SLCCG1AFG
Qadoqlash tafsilotlari:	Asl yangi Zavod tomonidan sigillangan
Yetkazib berish muddati:	5-7 kun
To'lov shartlari:	T/T
Yetkazib berish qobiliyati:	E'tiborlangan

Texnik xususiyatlari

Tavsif

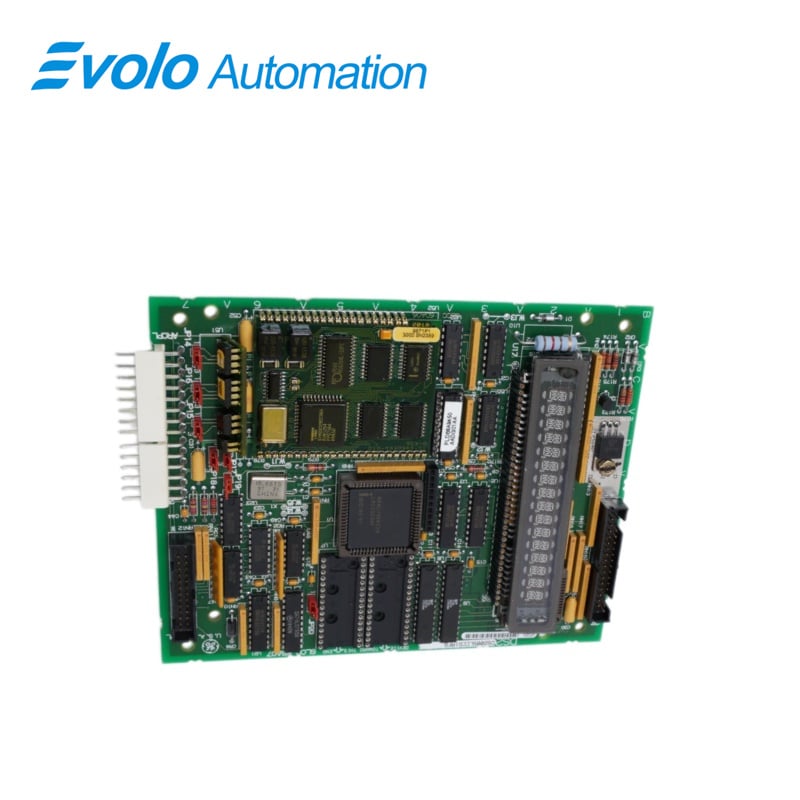

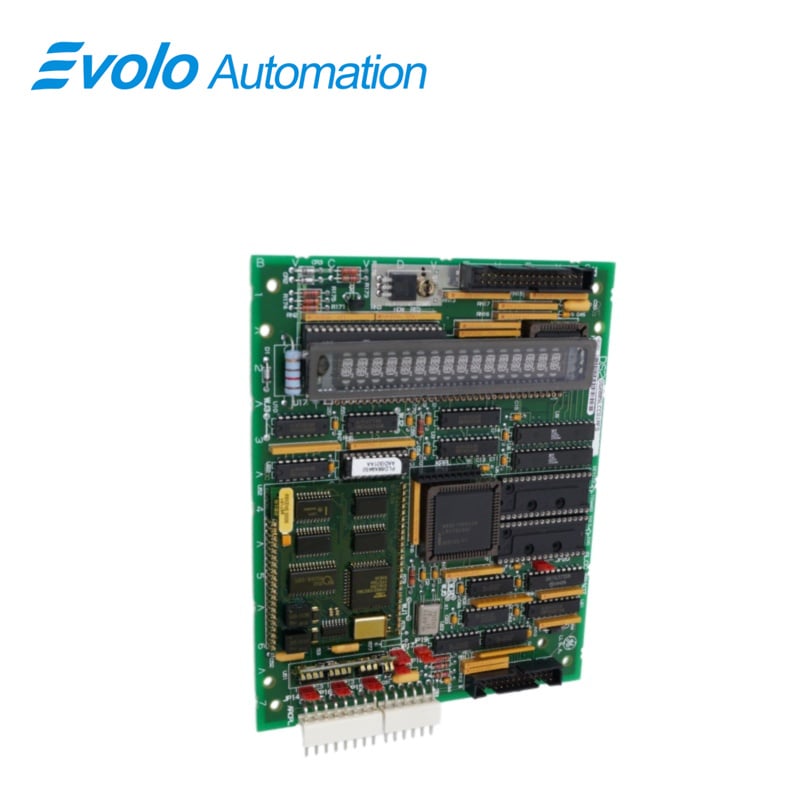

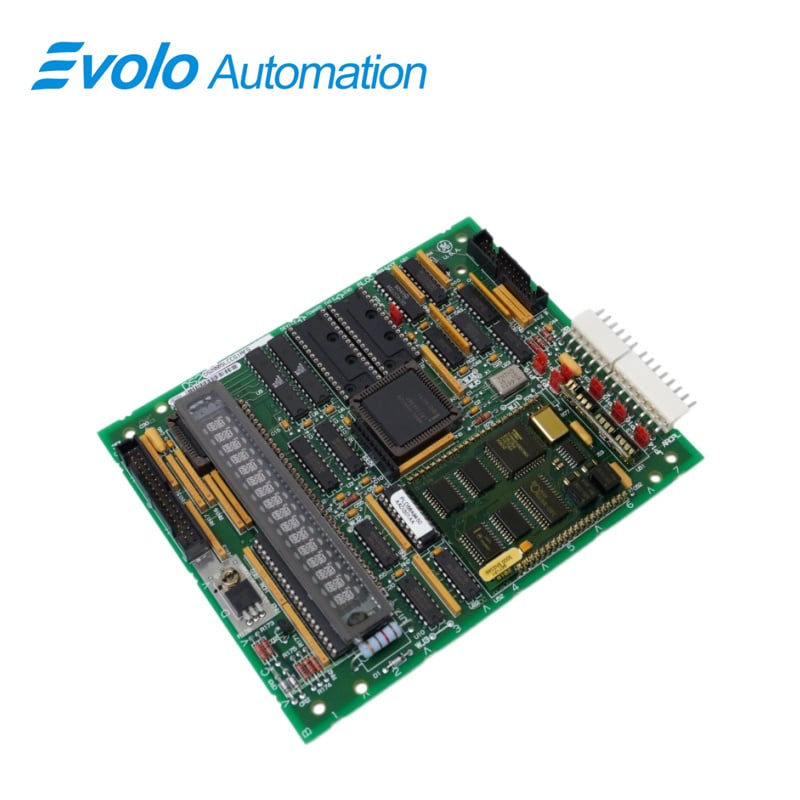

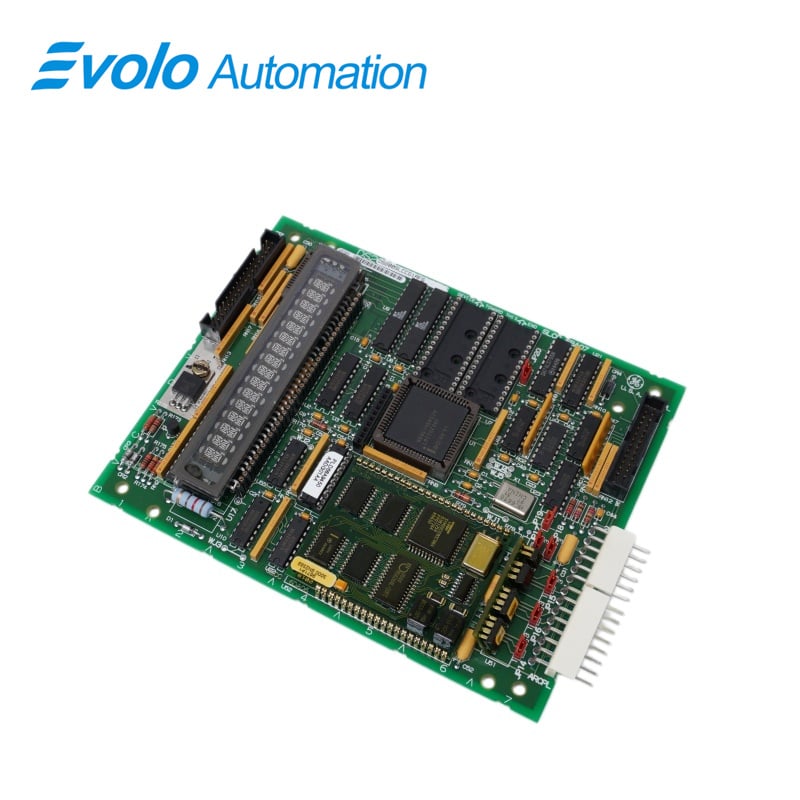

DS200SLCCG1AFG — bu GE Speedtronic gaz turbinalari boshqaruv tizimlarida ishlatiladigan Mark V seriyasining bir qismi sifatida General Electric tomonidan ishlab chiqilgan va ishlab chiqarilgan LAN aloqa kartasi. DS200SLCCG1AFG karta (SLCC) haydovchi yoki eksitator bilan aloqa qilish uchun izolyatsiyalangan hamda izolyatsiyalanmagan elektr zanjirlarini o'z ichiga oladi. SLCC da 16 ta pozitsiyali alfanumerik displey (va displey boshqaruvchisi, U18) mavjud bo'lib, u dasturlash moduli bilan ulanadi. Dasturlash moduli SLCC ga o'rnatiladi va KPPL ulagichiga ulanadi. SLCC dagi asosiy mikroprotsessor — LAN boshqaruv protsessori, U1 (LCP). LCP dasturiy ta'minoti ikkita almashtiriladigan EPROMlarda (U6 va U7) saqlanadi. LCP uchun ajratilgan RAM U8 va U9 tomonidan ta'minlanadi. Ikki portli RAM (U5) LCP va DS215SDCC haydovchi boshqaruv kartasi (SDCC) dagi haydovchi boshqaruv protsessori (DCP) o'rtasidagi aloqada 3PL orqali foydalaniladi. (Ikki portli RAM [DPR] — bu ikkita mikroprotsessor tomonidan mustaqil va bir vaqtda kirish mumkin bo'lgan xotira massivlari sifatida sozlangan RAM.)

CRAD GURUHLARI

Hozirda SLCC ning uchta guruh raqami mavjud (G3 versiyalari hech qachon ishlab chiqarilmagan). Guruhlar orasidagi farqlar quyidagicha:

DS215SLCCG1A_: Drive-ni DLAN va ARCNET tarmoqlarga ulash uchun foydalaniladigan elektr sxemalarini o'z ichiga oladi

DS215SLCCG2A_: Drive-ni faqat DLAN tarmoqlarga ulash uchun foydalaniladigan elektr sxemalarini o'z ichiga oladi

DS215SLCCG4A_: DLAN yoki ARCNET elektr sxemalarini o'z ichiga olmaydi

Sozlanadigan apparat qismi

SLCC konfiguratsiya qilish mumkin bo'lgan apparat vositalarini o'z ichiga oladi, ularni ilovaga mos ravishda to'g'ri sozlash kerak:

Berg turidagi (qo'lda siljitiladigan) apparat vositalari, JP nomlanishi bilan belgilanadi (2-jadvalga qarang); simli jumperslar, WJ nomlanishi bilan belgilanadi (2-jadvalga qarang)

Bu jumperslar zavod sinovlari yoki foydalanuvchi ilovalari uchun ishlatiladi. Jumperslarning aksariyati zavodda oldindan sozlangan. Har bir boshqaruv qurilmasi bilan birga beriladigan (drive/eksitator eshikning po'chasida joylashgan) sinov ma'lumotlar varaqalari shu zavod sozlamalarini ko'rsatadi. 1-jadvalda jumperslarning tavsiflari keltirilgan, bunda avvalo standart sozlama ko'rsatilgan.

O'rnatish

SLCC SDCC yuqorida joylashgan to'rtta tayanch ustida o'rnatilgan. Dasturlash moduli SLCC ga KPPL ulagichiga ulanadi va uning klaviaturasi hamda qopqog'i SLCC ga qo'rqib o'rnatiladi.

Koʻpincha soʻraladigan savollar

Savol: DS200SLCCG1AFG LAN aloqa kartasi nima?

Javob: LAN aloqa kartasi — bu kompyuter yoki server bilan lokal tarmoq (LAN) o'rtasidagi aloqani ta'minlaydigan qurilma. U ma'lumotlarni tarmoq orqali uzatishga imkon beradi va Ethernet ulanishlar orqali internetga kirishni ta'minlaydi.

Savol: DS200SLCCG1AFG LAN aloqa kartalarining qanday turlari mavjud?

Javob: LAN aloqa kartalari bir necha turda mavjud: PCIe LAN kartalari, USB dan Ethernetga moslamalar, motherboardlarga integratsiyalangan ichki LAN kartalari hamda yuqori tezlikdagi tarmoqlar uchun maxsus fiber-optik Ethernet kartalari.

Savol: DS200SLCCG1AFG LAN aloqa kartasining tezligiga qanday omillar ta'sir qiladi?

A: Bir nechta omillar LAN aloqa kartasining tezligini ta'sirlaydi, jumladan, sizning marshrutlanuvchi yoki tarmoqni ulovchi qurilma (switch) tomonidan ta'minlanadigan tarmoq uzatish tezligi, ishlatilayotgan Ethernet kabelining sifati va turi (masalan, CAT5e, CAT6 yoki CAT7), shuningdek, umumiy tarmoq siqilishi yoki shovqinlar.
